三

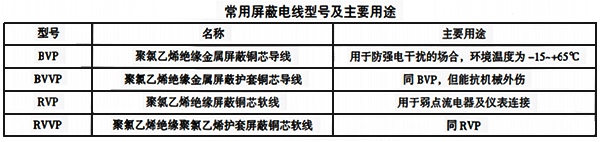

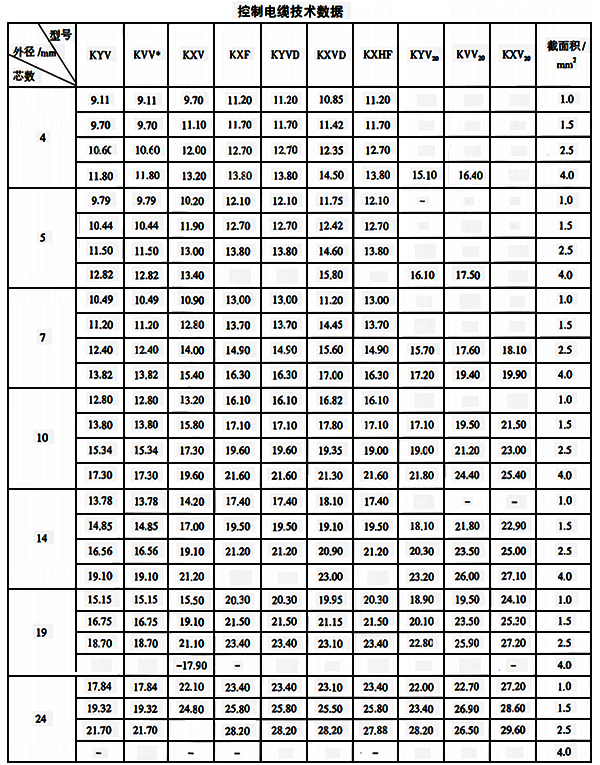

常用屏蔽电线型号及用途

🔍 施工前准备

1. 查验电缆：核对型号、规格、合格证，确保无明显质量缺陷
2. 审图核对：确认规格、型号、长度、走向，编制敷设表
3. 桥架检查：确保按图纸施工完成
4. 绝缘测试：敷设前进行绝缘电阻测试和导通试验

🌡️ 环境温度要求

📐 敷设规范

⚠️ 特殊保护措施

• 环境温度 > 65℃：采取隔热措施（钢管、槽板、石棉套管等）
• 火灾风险场所：采取防火措施
• 避免敷设位置：高温、易燃、腐蚀性介质的设备/管道上方或下方

🔌 接头与终端制作

中间接头

• 原则上不允许
• 特殊情况需加接线盒/箱

终端头制作要求

1. 连续一次完成，避免受潮
2. 剥切时不得伤及芯线绝缘
3. 铠装电缆用钢线或喉箍卡固定钢带和接地线
4. 屏蔽层露出 15~20mm，铜线捆扎接地
5. 本安回路用天蓝色胶带包扎
6. 潮湿场所涂刷环氧树脂或热塑管热封

📝 其他关键要求

1. 不同信号/电压等级电缆用金属隔板隔离
2. 电缆交叉时宜成直角
3. 与避雷引下线交叉时穿保护管并接地
4. 敷设完毕后安装永久性电缆号标牌
5. 铠装电缆留有适应余量

重点注意事项
