五阀组通常与差压变送器配套使用，由于生产厂家不同，五阀组有两种结构形式，今天小编以图文方式介绍五阀组结构及使用操作步骤。

动画演示：三位五通阀 中封/中泄/中压型

动图！溢流阀、减压阀、顺序阀的核心区别

电磁阀的几位几通一直不明白？看完秒懂！

常见的五阀组有两种结构：

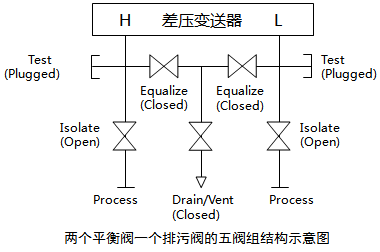

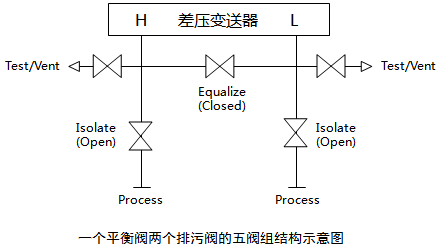

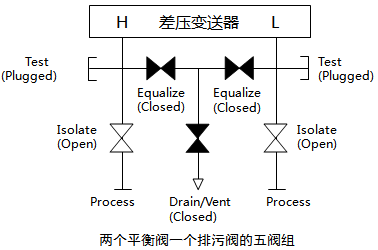

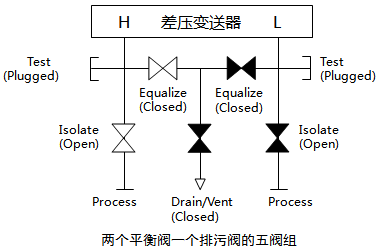

一种是有两个排污阀、一个平衡阀和两个取压阀组成；另一种是有一个排污阀、两个平衡阀和两个取压阀组成。这两种结构的五阀组使用操作会略有不同。

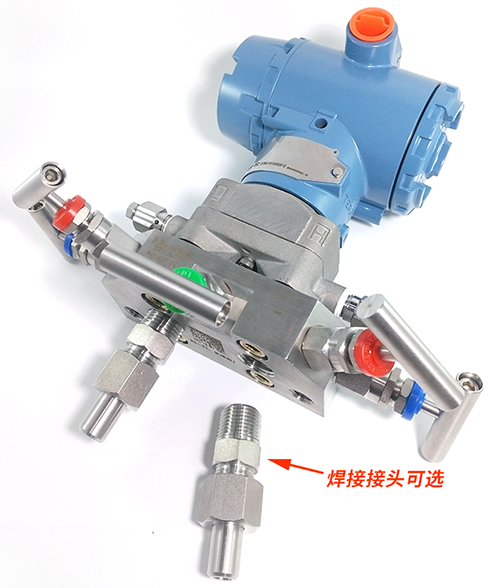

1、五阀组与罗斯蒙特3051差压变送器配套安装

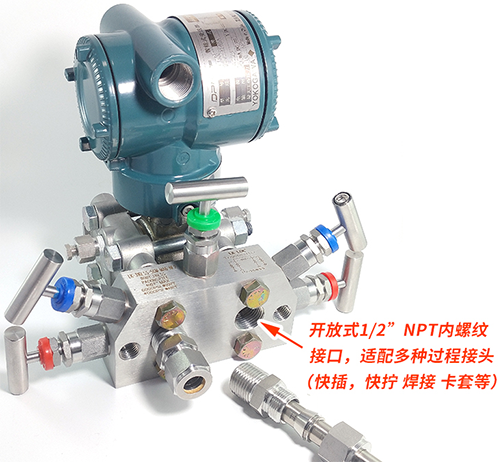

2、五阀组与EJA差压变送器配套安装

1、(两个排污阀，一个平衡阀)五阀组操作说明
①正常工况时，五阀组和正负引压阀打开，平衡阀关闭。

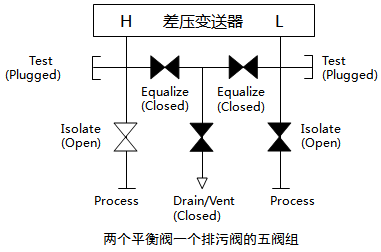

②校准差压变送器零点时五阀组的使用

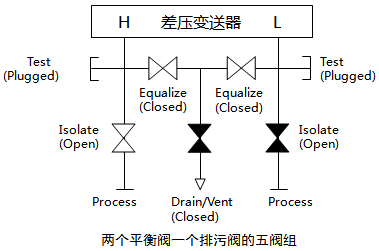

a、首先关闭五阀组的负压阀

免责声明：本文来源网络，版权归原作者所有，仅供仪表爱好者学习交流，如有侵权，请联系删除。

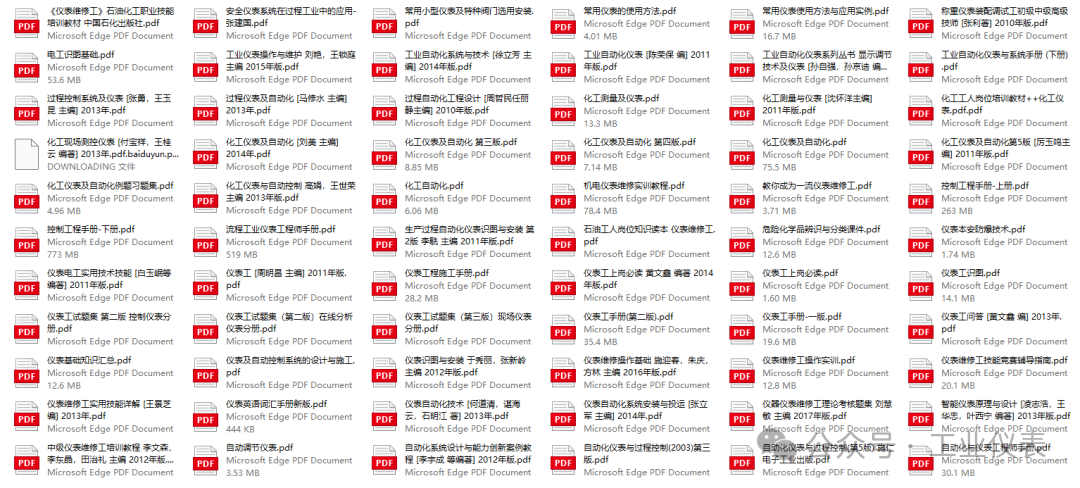

66本精选仪表人电子书籍获取方式：公众号后台回复：「仪表电子书」

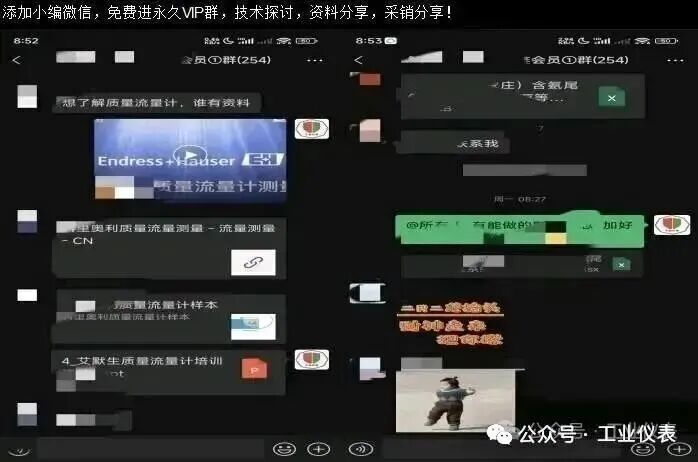

仪表技术服务社群: 公众号后台回复：「加入仪表圈」
