在化工、电力、水处理等现场，差压式液位计是用得最多、最稳的液位测量仪表之一。很多人只知道它能测液位，却不懂核心原理，更搞不懂零点迁移，一调试就出错。

今天用最通俗的话，把工作原理 + 无迁移 / 正迁移 / 负迁移一次讲透，看完就能用在现场。

仪表百科 | 学不会差压液位测量？可能是这个关键点没弄懂！

仪表选型 | 雷达液位计26G和80G如何选择？

双法兰液位计如何简单“迁移”进行计算？

差压式液位计的本质：用液体静压力差，反推液位高度。

对于密闭容器：

• 底部压力 P = 气相压力 Ps + 液柱静压 Hρg
• 压差 ΔP = P − Ps = Hρg

只要介质密度 ρ 已知，压差 ΔP 和液位 H 成正比，测出压差就等于测出液位。

• 敞口容器：负压室直接通大气，可当普通压力计使用。
• 密闭容器：负压室必须接容器气相，抵消气相压力，只测液柱压差。

差压测液位最大的关键点，就是零点迁移。因为变送器和容器取压口很难完全在同一水平面，必须做零点修正。

1. 无迁移（标准安装）

• 取压口与变送器零点在同一水平面
• 空罐时：ΔP = 0，输出 = 4mA，不用调零点
• 适用：标准安装、无引压管高度差场景

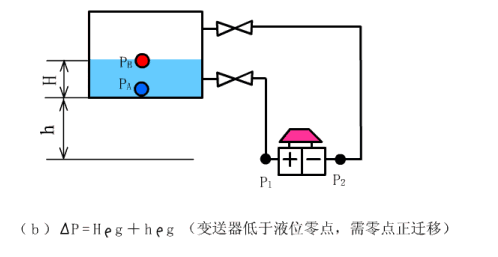

2. 正迁移

• 变送器装在取压口下方
• 空罐时仍有固定液柱压力，ΔP > 0
• 必须把零点往上移，抵消固定压力，才能正确显示 0 液位

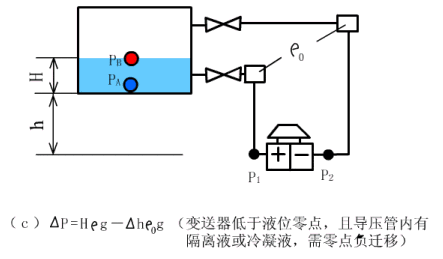

3. 负迁移

• 变送器装在取压口上方，或引压管有冷凝 / 隔离液
• 空罐时出现负压差，ΔP < 0
• 必须把零点往下移，才能正常显示 0 液位


简单记：

• 变送器偏低 → 正迁移
• 变送器偏高 → 负迁移
• 一样高 → 无迁移

差压式液位计 = 测压差 → 算液位

安装高度不一样 → 出现无迁移、正迁移、负迁移

迁移只改零点，不改量程，校准后测量更准。
