必看！什么是变送器的零点迁移，正迁移和负迁移？

导读： 在工业测量领域，变送器的零点与零点迁移是保障测量精准度的核心基础，也是现场运维人员必须掌握的关键知识点。尤其是在压力、差压测量场景中，正确理解零点定义、区分零点迁移的不同类型，能有效避免测量误差，确保生产数据的准确性，为工厂稳定运行提供支撑。今天，我们就来详细拆解零点与零点迁移的核心内容，用通俗的语言+完整公式，帮大家彻底搞懂。

无论是压力变送器还是差压变送器，其工作原理均基于两端受压差异的测量，而零点与零点迁移，本质上就是解决“受压平衡与否”的核心问题，下面仪表君将从基础定义开始，逐步深入解析，记得收藏点赞哦~

---

01 核心定义：零点与零点迁移

• 零点：通过优化 PCB 布局和算法，实现 ±0.075% ~ ±0.2% 精度，同时大幅降低成本
• 零点迁移：当变送器的两个受压膜片和大气接通时，其两端所承受的压力不相等，即压差不等于零，这时我们假设这个差值就是变送器的零点，这个假设行为就称之为零点迁移。通俗理解，就是通过人为调整，让非零压差的状态成为设备的“新零点”，确保测量精准。

  根据变送器两端受压后的压差情况，零点迁移分为零迁移、正迁移和负迁移三种情况，每种情况对应不同的安装场景和公式推导，下面我们逐一详解。

👉 核心点： 根据变送器两端受压后的压差情况，零点迁移分为零迁移、正迁移和负迁移三种情况，每种情况对应不同的安装场景和公式推导，下面仪表君将逐一详解。

---

02 零迁移：无需迁移的平衡状态

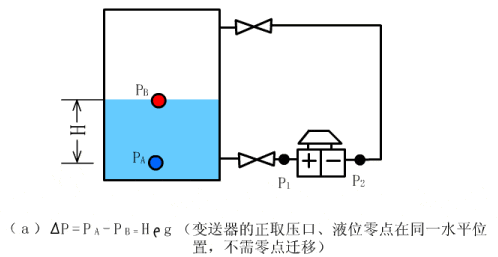

零迁移的核心特征是：变送器两端受压相等，压差为零，无需进行任何迁移操作。

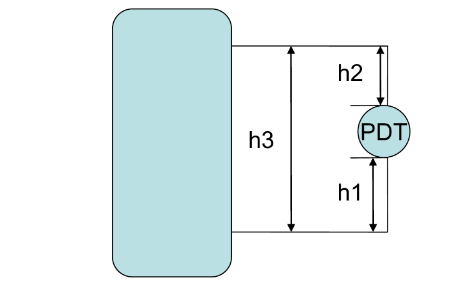

如图所示（变送器与取压点呈水平位置安装，容器中的介质满液位），设变送器高压侧所受压力为ρgh₁，低压侧所受压力为ρgh₂，其中：

• ρ：介质密度

• g：重力加速度

• h₁：高压侧

• h₂：低压侧取压点到介质液面的高度。

压差计算公式推导如下：

ΔP = ρgh₁ - ρgh₂ = ρg(h₁ - h₂)

在零迁移场景中，由于变送器与取压点水平安装，h₁ = h₂，因此：

ΔP = ρg(h₁ - h₂) = ρg×0 = 0

即变送器两端受压相等，压差为零，此时不需要作零点迁移，设备可直接以当前状态作为零点进行测量。

03 正迁移：压差为负时的迁移操作

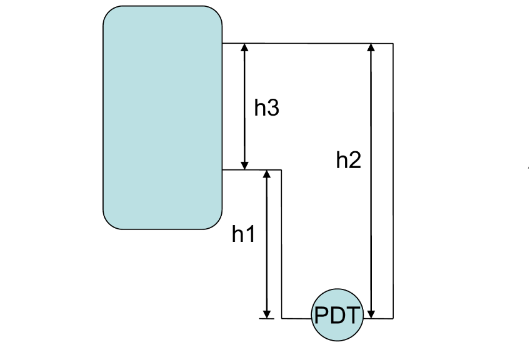

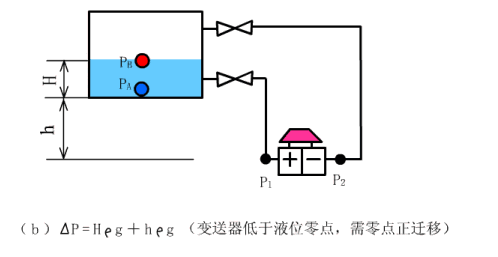

正迁移的核心特征是：变送器两端受压不相等，压差小于零，需要通过正迁移调整零点。 变送器的安装位置比取压点低，容器中的介质满液位，设变送器高压侧所受压力为ρgh₁，低压侧所受压力为ρgh₂（ρ、g、h₁、h₂定义同上）。

压差计算公式推导如下：

ΔP = ρgh₁ - ρgh₂ = ρg(h₁ - h₂)

在正迁移场景中，由于变送器安装位置低于取压点，h₁ < h₂，因此： ΔP = ρg(h₁ - h₂) < 0 即变送器两端受压不相等，压差小于零，此时需作零点正迁移，通过调整设备零点，让当前的负压差状态成为新的测量基准，确保后续测量准确。

04 负迁移：压差为正时的迁移操作

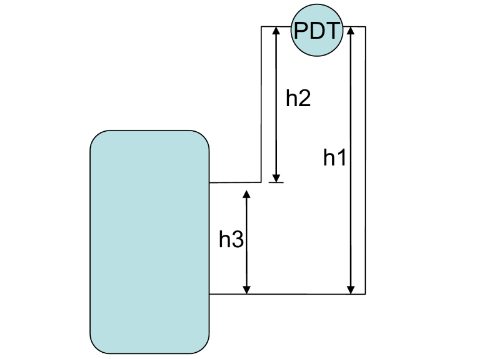

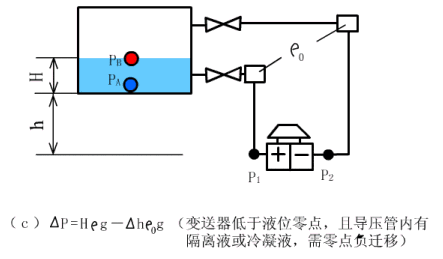

负迁移的核心特征是：变送器两端受压不相等，压差大于零，需要通过负迁移调整零点。 变送器安装位置比取压点高，容器中的介质满液位，设变送器高压侧所受压力为ρgh₁，低压侧所受压力为ρgh₂（ρ、g、h₁、h₂定义同上）。

压差计算公式推导如下：

ΔP = ρgh₁ - ρgh₂ = ρg(h₁ - h₂)

在负迁移场景中，由于变送器安装位置高于取压点，h₁ > h₂，因此： ΔP = ρg(h₁ - h₂) > 0 即变送器两端受压不相等，压差大于零，此时需作零点负迁移，调整设备零点以匹配当前的正压差状态，避免测量误差。

05 总结

零点是变送器的天然零基准（压差为零），零点迁移则是针对“天然压差不为零”的场景，通过人为调整建立新零点的操作。三者核心区别可总结为：零迁移（ΔP=0，无需迁移）、正迁移（ΔP<0，需正迁移）、负迁移（ΔP>0，需负迁移），掌握其公式推导和场景特点，能快速解决现场变送器的零点调整问题。
