Class法兰(美标)和PN法兰(欧标)是工程领域最常见的两种法兰标准体系。

Class法兰和PN法兰在压力等级、适用范围和结构设计上存在诸多差异，直接影响着设备选型和安装维护。

法兰上的标识整明白没？不明白的来补课

双法兰液位计如何简单“迁移”进行计算？

仪表百科 | 平焊法兰和对焊法兰有什么区别？

对比VS项目	PN欧标	Class美标
标准依据	EN 1092-1、HG/T 20592	ASME B16.5、HG/T 20615
适用区域	欧洲、亚洲、国内多数项目	美洲及对应国际项目
压力表示	公称压力 PN，单位 bar	磅级 Class，单位 psi
常用压力等级	PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160	Class150、300、600、900、1500、2500
压力基准	常温 20℃下最大允许工作压力	高温 454℃下最大允许工作压力
粗略压力对应	≈PN20/50/110/150/260/420	Class150/300/600/900/1500/2500
法兰常用类型	PL 板式平焊、SO 带颈平焊、WN 带颈对焊等	WN 对焊、SO 平焊、SW 承插焊等
密封面	RF 突面、FF 平面、MFM 凹凸面等	RF 突面、FF 平面、MFM 凹凸面等（细节略有差异）
互换性	不可与 Class 直接互换	不可与 PN 直接互换
国内使用场景	国内常规化工、石油、电力、燃气等	涉外 / 美系设计项目、石油石化高端工况

二

标准体系与适用范围

PN法兰(欧标)N 1092-1，在中国则对应化工标准HG/T20592-2009。这套体系在欧洲、亚洲及国际项目中广泛应用，特别适合化工、石油、机械制造等行业。PN法兰的设计理念更注重标准化和互换性，在欧洲市场占据主导地位。

Class法兰(美标)则遵循美国ASME B16.5标准，在中国对应HG/T20615-2009。这套美洲体系在石油化工、航空航天等领域表现突出，尤其在美国、加拿大等地区是首选标准。Class法兰的设计更强调高温高压环境下的可靠性，在极端工况下表现优异。

三

压力等级划分与对应关系

PN系列采用公制单位，压力等级以bar表示，常见有PN6到PN160多个级别。Class系列则使用英制单位，压力等级以psi为基准，从Class150到Class2500不等。这两种标准不能简单换算，因为它们的测试基准完全不同。PN系列基于常温(20℃)下的最大允许工作压力，而Class系列则考虑高温(454℃)工况。

这就导致看似相近等级的Class法兰和PN法兰在实际应用中表现差异明显。例如Class300法兰在高温下的表现，远优于常温下测试的PN50法兰。

免责声明：本文来源网络，版权归原作者所有，仅供仪表爱好者学习交流，如有侵权，请联系删除。

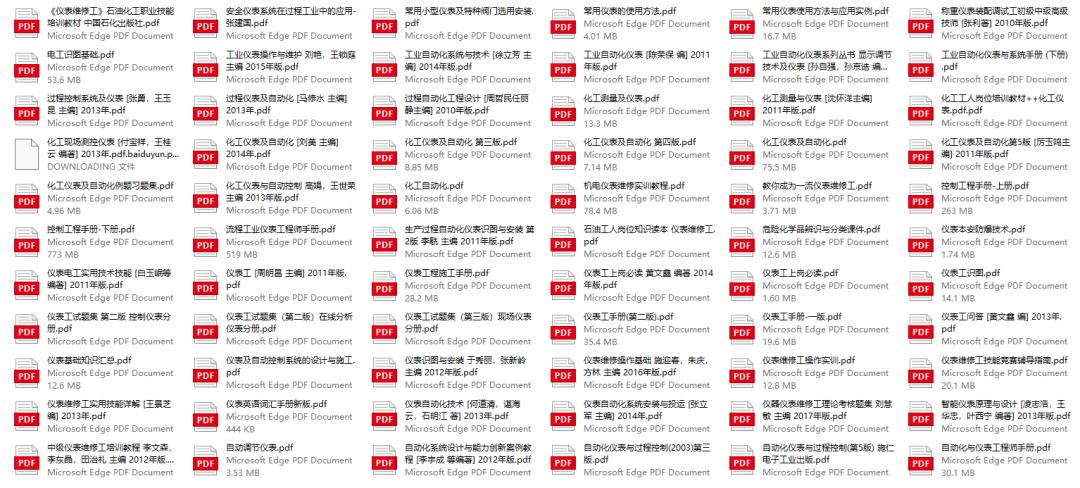

66本精选仪表人电子书籍获取方式：公众号后台回复：「仪表电子书」
