【新品上市】致远仪器PA3000mini正式发布｜7kg机身装下六路混合插槽，电测力测一体

发布时间：2026-04-13来源：仪商网

本文导读

一台7kg的便携设备，六路混合插槽，电参数与机械参数同一时基下同步采集，致远仪器PA3000mini正式发布。从新能源电驱台架、工业电机能效评估，到高频电力电子研发和并网谐波测试，一台仪器一并收齐。

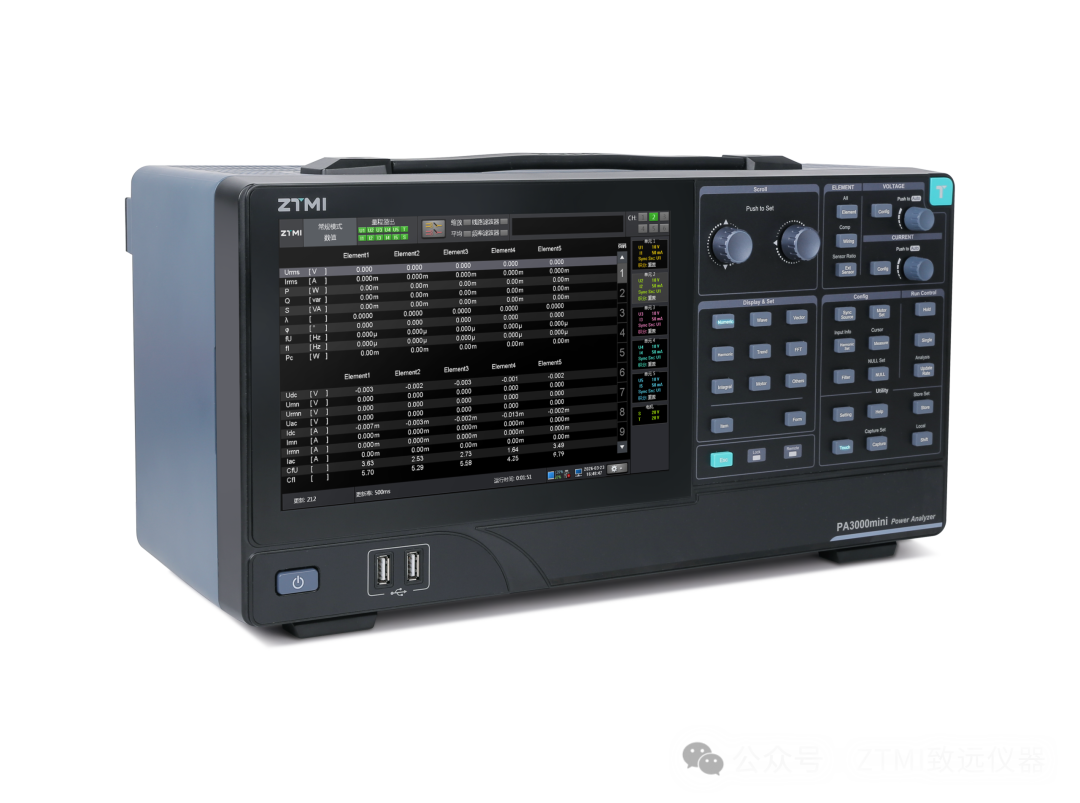

图1 致远仪器PA3000mini功率分析仪

六路混合插槽，这是PA3000mini最核心的设计

PA3000mini采用六通道功率与电机混合插槽架构，用户可根据测试任务自由配置功率板卡与电机板卡。电参数与机械参数在同一时基下同步采集，省去多台设备之间的触发对齐与数据整理，测试链路更简洁，数据一致性更有保障。

电机综合测试通常依赖多台设备组合完成，PA3000mini将这一能力集成于7kg便携机身。

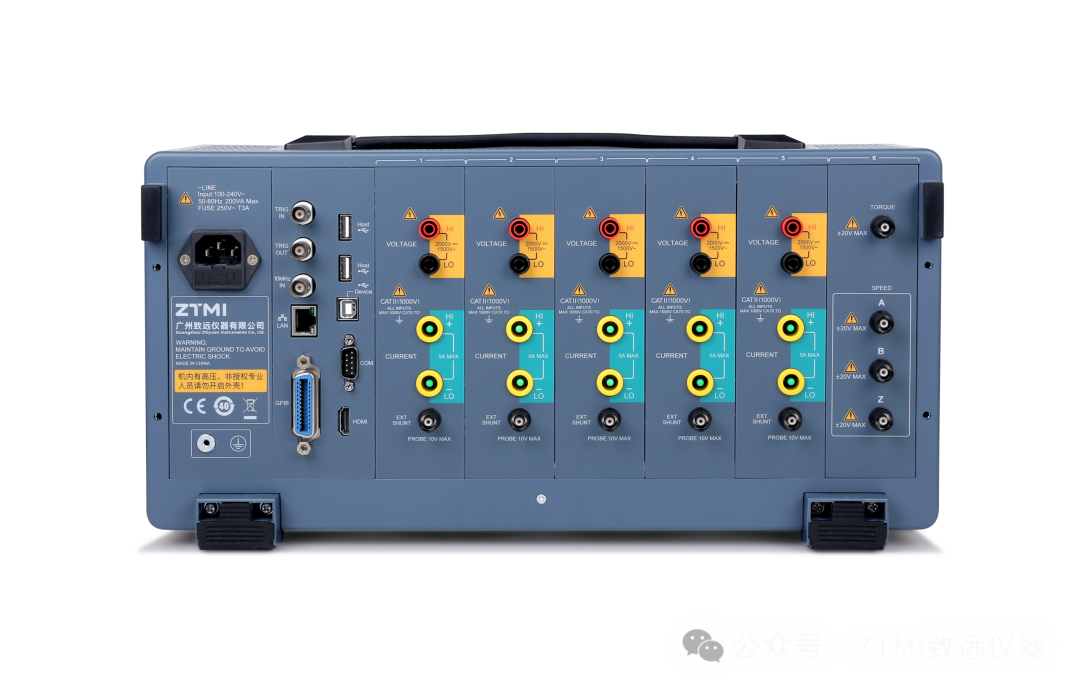

图2 PA3000mini背面图

主要技术配置

0.05%基本功率测量精度：可识别功率转换过程中的细微损耗，为能效分析和参数对比提供可靠依据；
1ms高速刷新率：有助于捕捉电机启动、负载突变等动态过程中的功率变化；

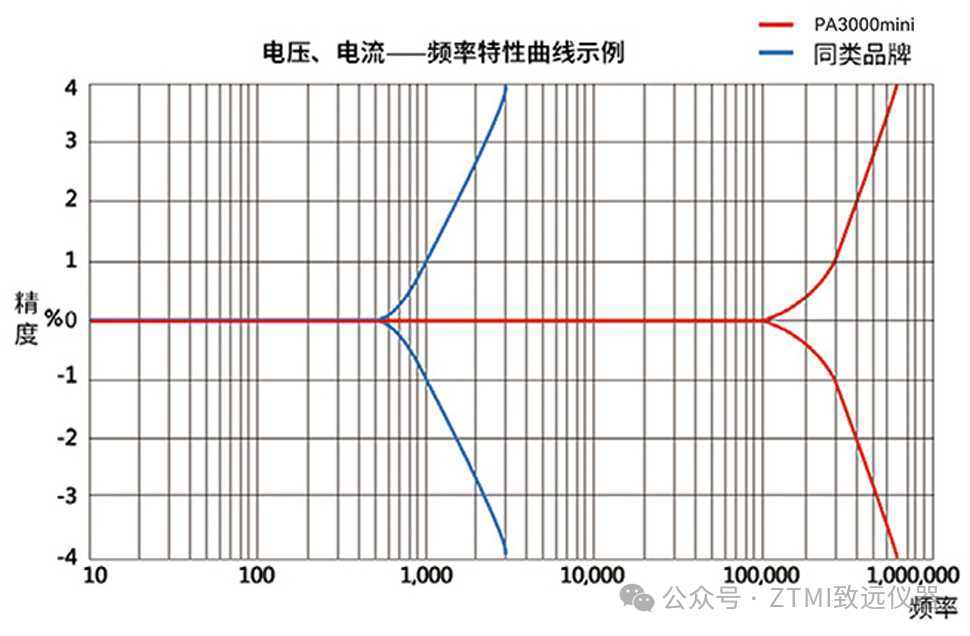

1MHz带宽、1MS/s采样率：覆盖DC、0.1Hz～1MHz宽频范围，配合幅频响应自动补偿技术，适应高频测试需求；
最高500次谐波分析：常规仪器通常为 50～100 次，PA3000mini可识别更多高阶谐波成分，适用于电能质量分析及并网设备评估；
240G固态存储：支持长时间数据记录与波形回读；
整机重量约7kg：便于实验室台架与现场调试场景灵活部署。

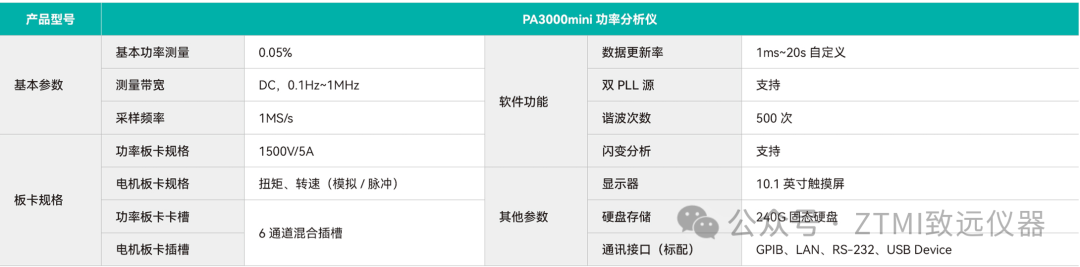

表1 PA3000mini参数表

主要应用场景

新能源汽车电驱测试

测试中需同步获取直流输入功率、三相交流输出功率、转速扭矩及各级效率。PA3000mini可在同一设备内配置功率板卡（1500V/5A直测）与电机板卡（扭矩/转速信号接入）。

典型方案为：通道1采集直流输入，通道2～4采集三相交流输出，通道5接入扭矩与转速信号计算机械功率，通道6作冗余配置，避免长期监测过程中单卡故障影响数据完整性。

所有数据同一时基下采集，效率计算直接完成，无需多设备联调。

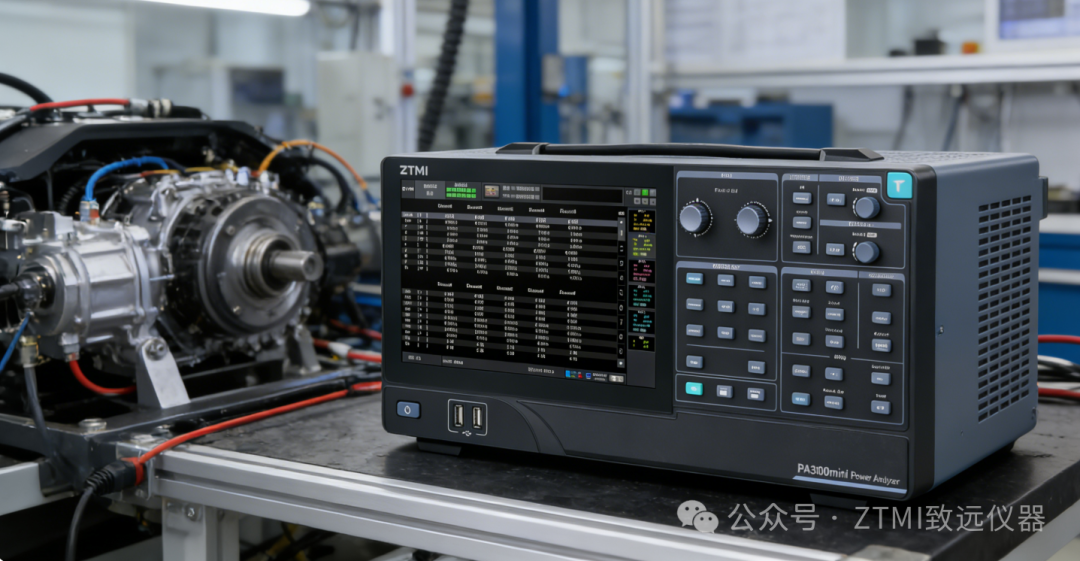

图3 PA3000mini新能源汽车测试

工业电机能效评估

工业电机能效等级认证要求精确测量输入电功率与输出机械功率，传统方案需要功率分析仪、扭矩仪、数据采集器配合使用，接线复杂、同步困难。

PA3000mini将电测与力测整合在同一设备，搭配自定义公式功能可直接输出效率、损耗等计算结果，积分功能便于查看能耗累计值，双PLL源保障交流输入与输出测量的稳定性，有效减少多设备组合带来的操作负担。

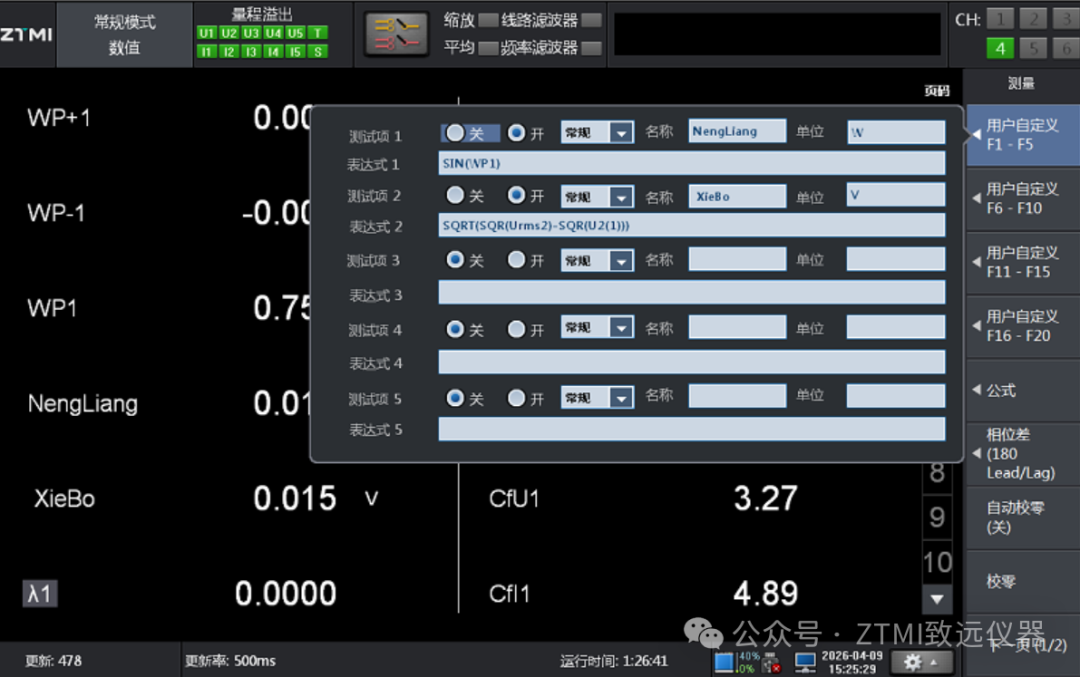

图4 公式自定义界面

高频电力电子研发

针对SiC、GaN等器件应用场景，PA3000mini的1MHz带宽与1MS/s采样率配合幅频响应自动补偿技术，可用于光伏逆变器MPPT效率测试、变频器输入输出特性分析、开关电源待机功耗与动态响应及OBC车载充电机效率标定，1ms刷新率有助于观察动态过程中的功率变化细节。

图5 公式自定义界面

电能质量监测与谐波特性分析

现代电网中，非线性负载大量接入导致谐波污染、电压波动等问题日益突出。PA3000mini提供三种谐波分析模式，可根据信号特性和测试需求灵活选用，如表2所示。

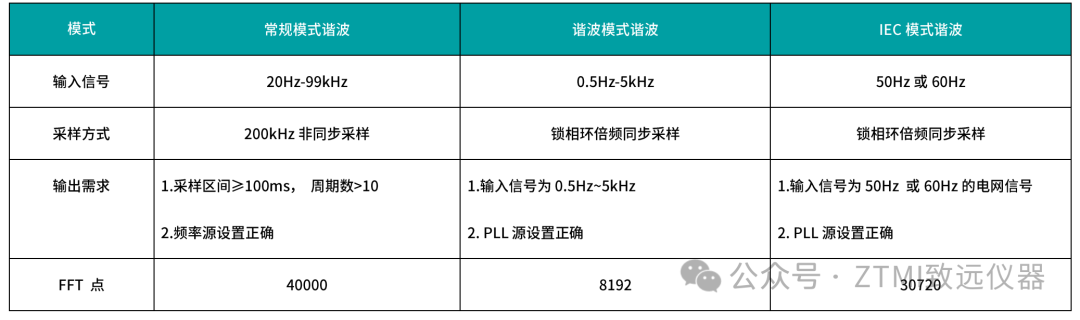

表2 PA3000mini 三种谐波模式

常规模式适用于宽频信号的快速分析；谐波模式通过锁相环倍频同步采样，适合低频到中频范围的精细测量；IEC模式专为50Hz/60Hz工频电网信号设计，符合IEC谐波测试标准规范。

三种模式最高均支持500次谐波分析，远超常规仪器50～100次的典型水平，可识别更多高阶谐波成分，深入评估谐波分量对设备及电网的影响。

PA3000mini同时支持闪变分析，符合IEC闪变测试标准，可精准评估设备对电网电压波动与闪变的贡献。

新能源并网设备谐波合规测试

光伏逆变器、储能PCS、充电桩等设备在入网前需通过IEC 61000等并网谐波标准认证。与一般谐波特性分析不同，合规测试对谐波子组成分的识别和计算有明确的标准要求。

PA3000mini的IEC谐波模式采用锁相环倍频同步采样，可准确识别并计算谐波子组成分，配合闪变分析功能，可为上述设备的型式试验与入网认证提供完整的测试数据支撑。

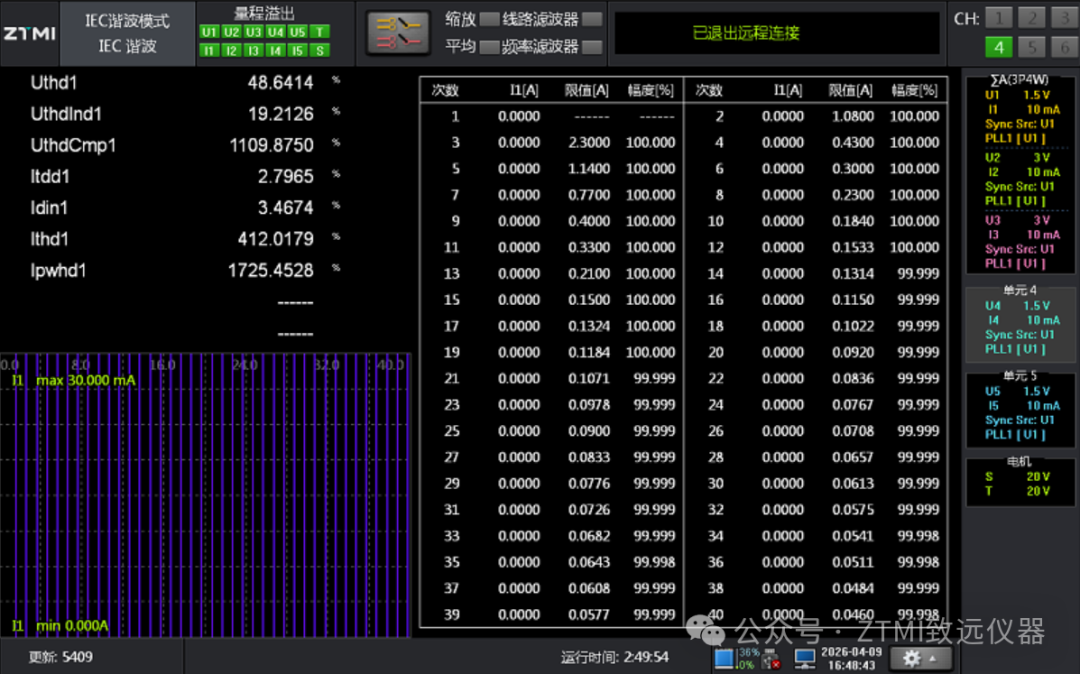

图6 IEC谐波测量

致远仪器PA产品矩阵

随着PA3000mini加入，致远仪器PA系列覆盖从基础应用到高性能测试的不同需求：

PA8000：旗舰级高精度高带宽功率分析，高精度、高带宽，适用于认证级实验室；
PA6000H：高精度功率分析仪，发电到用电全链路能效评估；
PA5000H：高带宽功率分析仪，电功率与机械功率同步精密测量；
PA3000mini：便携式综合测量，电测力测一体，现场与台架兼顾；
PA2000mini：紧凑型便携功率分析，基础应用灵活之选；

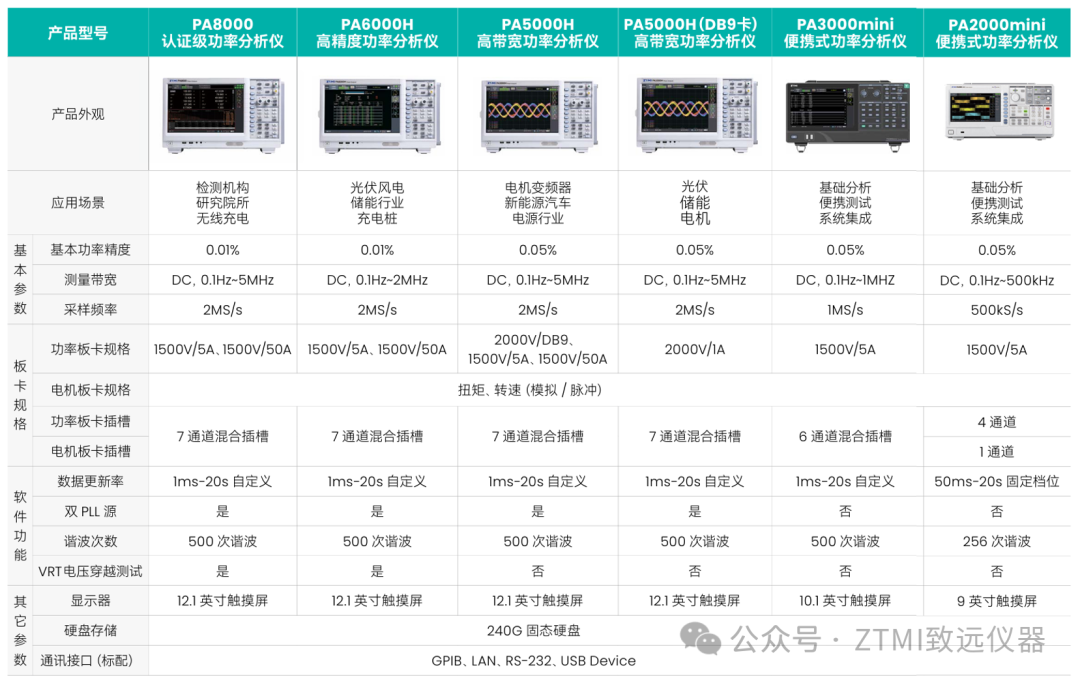

图7 致远仪器PA系列功率分析仪型号对比表

结语

PA3000mini现已正式发布。

7kg机身，六路混合插槽，电测与力测同步采集……如果您正在寻找一台能兼顾现场部署与综合测试能力的功率分析仪，PA3000mini值得纳入选型考量。

欢迎联系致远仪器销售团队或授权代理商获取产品资料与配置建议，也可预约现场演示。如有具体测试场景，欢迎留言，我们将提供针对性的方案参考。
