XY-100S型手持式超声波测深仪 （超声波水深水温仪）

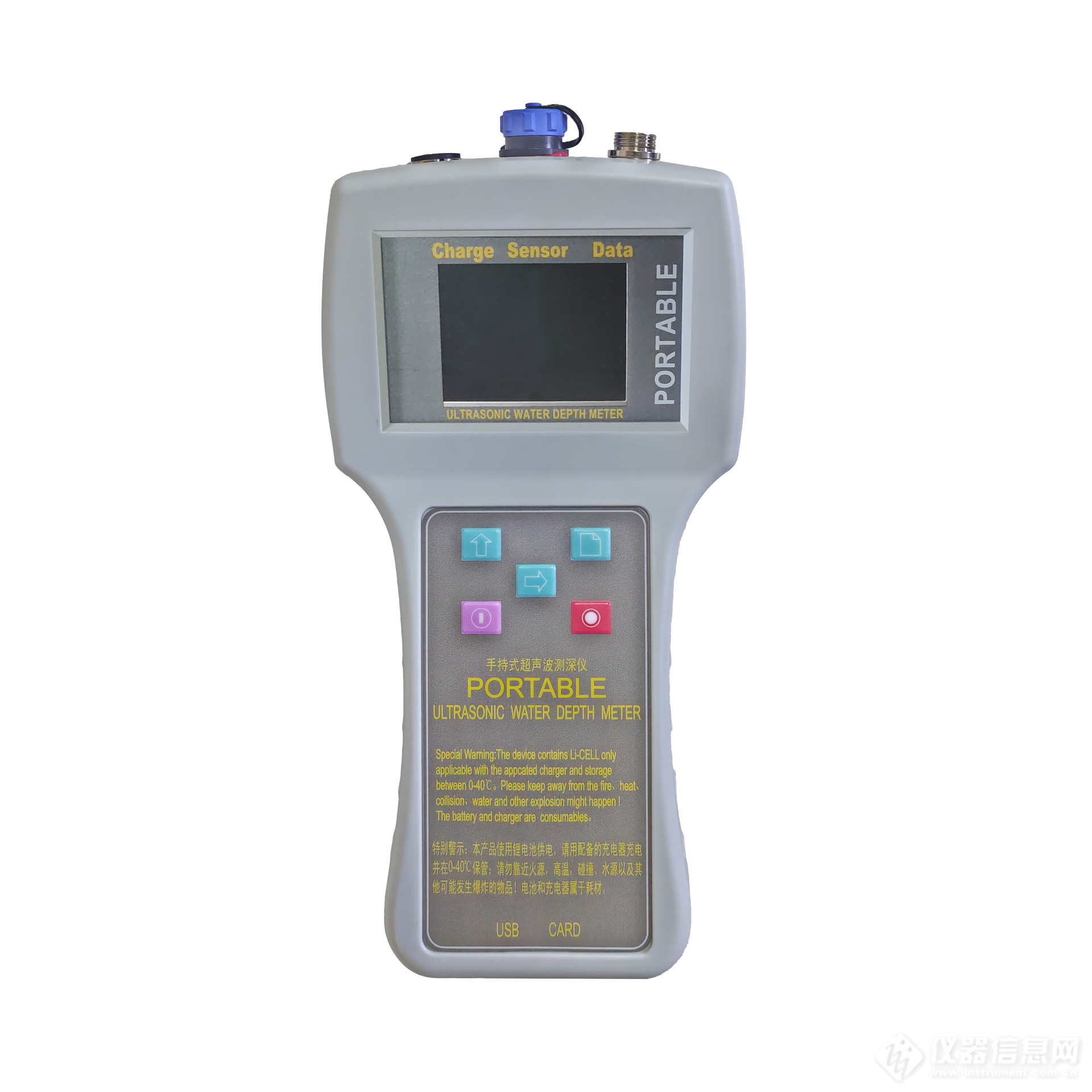

XY-100S超声波测深仪





（超声波水深水温仪）

一



、


测深仪工作原理：

声波在空气中速度为 340 米/秒，在水中为 1500 米/秒左右。声波在水下往返750 米正好是 1 秒钟，测量声波的往返时

间，可以计算水下目标深度。（图一）超声波是频率高于人耳听力的声波，适合于水下探测。测深仪通过超声波换能器，既发射超声波，也接收超声波，通过记录将水下目标显示在液晶屏上，计算出水底深度进行显示。

二、技术参数：

1、


采用分辨率彩色


LCD


液晶屏，中文显示，4~6位水深显示（可设置）

2、


操作键盘：五位轻触按键

3、


最小显示分辨率:≤1mm；

4、


分辨率可设置：1mm,1cm,1dm

5、


自动量程跟踪测量，能实时、精确、稳定地测量。

6、


同屏显示：水深、水温、日期、时间、声速、电池状态

7、


精度:≤士0.5%F.S(@20℃水中平静目标面)

8、


盲区：自动调整，小于≤0.5m

9、


自动温度显示、温度补偿计算，温度-20~70℃

10、


量程50、100、150、200、300米可选(@20℃水中平静目标面)

11、


工作频率50-2000K可以选择设置。

12、


传感器波速全角：18°±2，线缆10m,

13、


内置16M存储器，存储1万条历史记录，软件可以导出历史记录，显示屏可以翻阅查询历史记录

14、


SD卡记录：数据下载存储至SD卡，生成TXT文件

15、


输出接口：串口USB接口、4-20mA,0-5V接口

16、


仪表尺寸223*115*70mm

17、


介质选择：海水、淡水

18、


传感器吃水深度：可以设置0.000~9.999mm

19、


内置7.4V2500mA锂电池，工作时长大于12h

20、


工作温度：0~40℃， 工作湿度:80%RH无结露；存储湿度:70%RH无结露
