在化工、锅炉、给排水、储罐区等场景里，液位监测直接关系到生产稳定、物料核算与设备安全。从家用水箱到工业大型容器，物位（液位）仪表都是必不可少的关键装置。

这篇文章结合现场实操要求，把液位检测方法和仪表安装规范讲清楚，工程人员直接收藏备用。

仪表百科 | 学不会差压液位测量？可能是这个关键点没弄懂！

仪表选型 | 雷达液位计26G和80G如何选择？

双法兰液位计如何简单“迁移”进行计算？

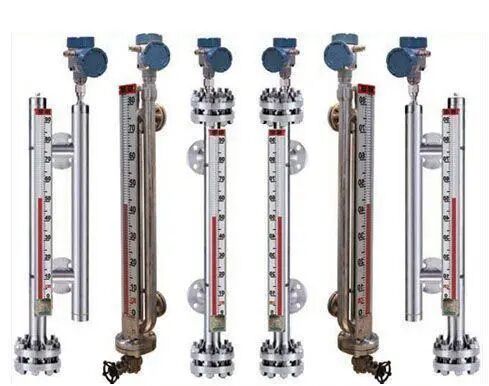

容器中液体介质的高度，就是我们常说的液位。用来测量液位的仪表叫作液位计，它属于物位仪表的一种。

现场测液位主要有两个目的：

• 确定容器内物料数量，保障生产连续供应，方便经济核算；
• 监控液位是否在规定范围，确保生产正常、产品合格，同时防范安全风险。

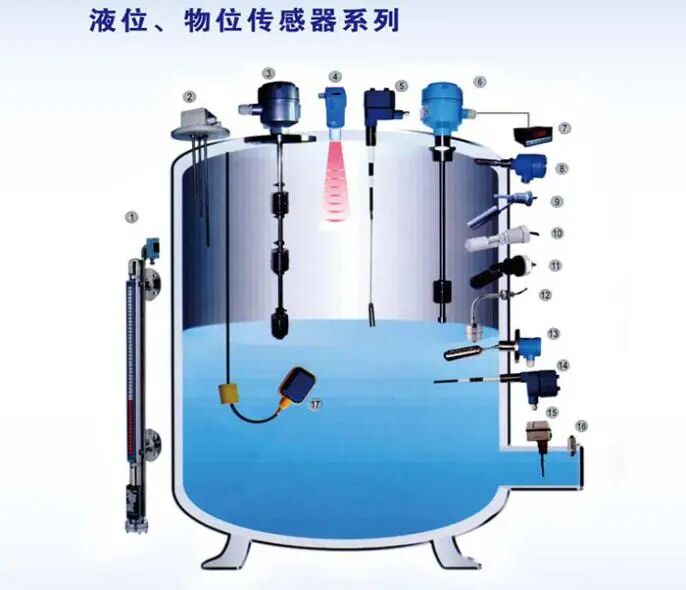

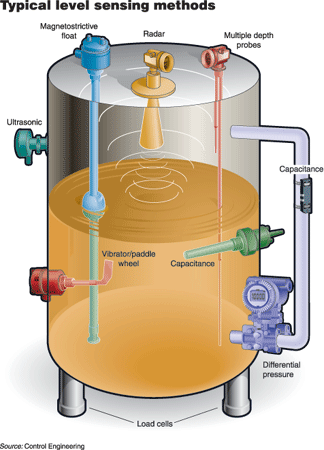

液位检测整体分为直接检测和间接检测
两大类，原理不同，适用场景也不一样。

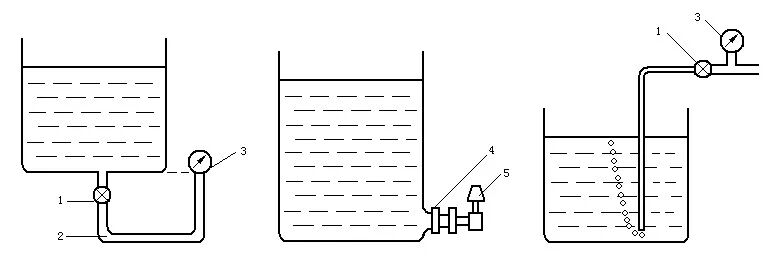

1. 直接测量法：简单直观，连通器原理

• 压力法：液体静压力与液位高度成正比，测出压力就能换算出液位，多用于常压开口

容器

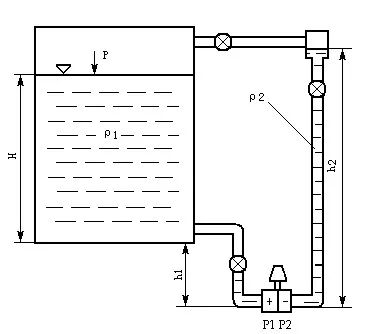

• 差压法：密闭容器专用，可消除上部气压波动影响，测量更准确，是工业现场常用方案。

安装是否规范，直接影响测量精度和设备寿命。以下是现场通用安装要点：
1. 浮力式液位计的安装高度，严格按照设计文件执行。
2. 浮筒液位计必须垂直安装，浮筒中心对准正常操作液位。

3. 钢带液位计导管要垂直，钢带居中、滑动顺畅无卡滞。
4. 差压计/差压变送器安装高度，不能高于下部取压口，避免出现无法消除的误差。
5. 双法兰差压变送器毛细管要做好保护，弯曲半径不小于50mm，温差大的位置需隔热。

6. 核辐射式物位计要提前编制安装方案，严格遵守放射性安全防护标准。
7. 称重式物位计安装，全程符合设计文件要求。

免责声明：本文来源网络，版权归原作者所有，仅供仪表爱好者学习交流，如有侵权，请联系删除。

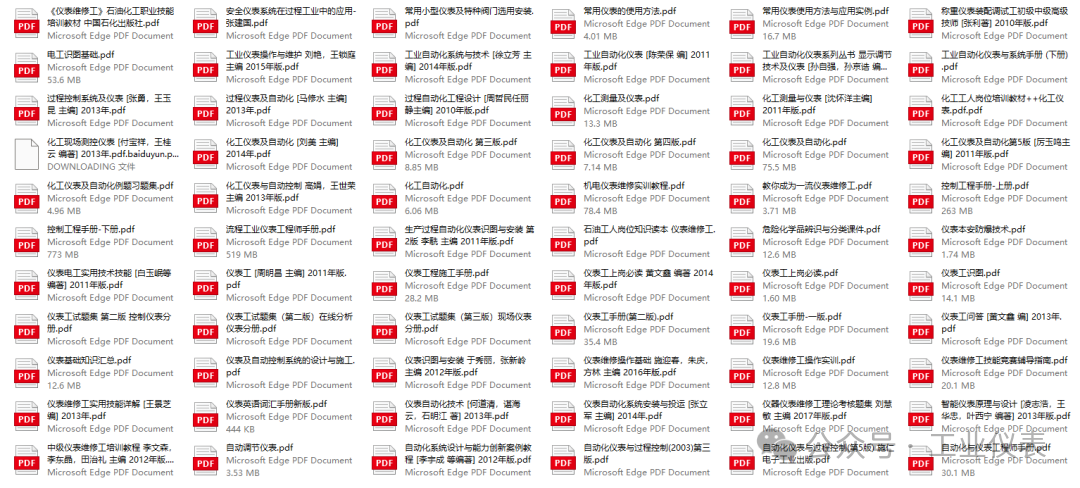

66本精选仪表人电子书籍获取方式：公众号后台回复：「仪表电子书」
