康泰克丨支持PCI Express的80MSPS模拟量输入板卡“AI-80M1202-PE”全新发售

株式会社康泰克（总公司：大阪市西淀川区，董事长：西山 和良）开发了一款搭载高速2通道模拟量输入功能、基于PCI Express总线的接口板，并作为PC-HELPER – 计算机测量控制“AI-80M1202-PE”开始销售。

AI-80M1202-PE

近年来，自动驾驶中不可或缺的LiDAR（通过分析激光反射光来高精度检测距离的传感器），以及EV（电动汽车）用

电机

的高水平检查的需求正在迅速扩大。这类设备中，能否准确获取高速变化的模拟信号，直接关系到产品质量与性能保障，因此相比以往，对更高速的测量环境提出了更高要求。

本产品是一款具备最高转换速度80MSPS（12.5ns）卓越采样性能的模拟量输入板卡，非常适用于对急速实现高速化的半导体器件及EV电机信号的检查。它能够将以往难以捕捉的微小波形变化和高速现象准确数字化，为新一代检查系统的高度化与可靠性提升作出重要贡献。

主要特点

最高转换速度80MSPS（12.5ns），支持2通道同步采样

可实现最高转换速度80MSPS（12.5ns），支持2通道同步采样。可根据输入信号源的电平，通过软件对各通道分别进行范围设置（输入范围：±10V、±5V、±1V）。此外，还配备数字量输入输出（LVTTL电平各4点）（需选配

电缆

DT-E3）。

通过总线主控传输功能与大容量内存（512M数据）实现高速数据收集

借助总线主控传输功能，可在电脑与板卡之间实现高速数据传输。同时搭载数据保存用大容量内存（512M数据）。以此能够高速收集大容量采样数据。

提供支持Windows/Linux的驱动程序库

我们提供适用于 Windows 的驱动程序库 API-AIO(WDM)。此外，适用于 Linux 的驱动程序库 API-AIO(LNX) 目前正在进行支持开发。

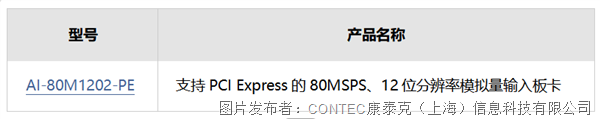

产品信息页面

支持PCI Express的80MSPS模拟量输入板卡“AI-80M1202-PE”

这是一款高性能 PCI Express 高速数据采集接口板，专为需要 高速、同步模拟信号采集 的 PC 应用而设计。产品支持 双通道同步采样，最高采样速率高达 80 MSPS（12.5 ns），能够精准捕获高速瞬态信号，广泛适用于测试测量、科研实验和工业应用场景。

通过 总线主控（Bus Master）高速传输技术，采集卡可将大量采样数据连续、高速地传输至 PC，显著提升数据吞吐能力，满足高数据量实时采集需求。

产品提供灵活多样的采样控制方式，支持 软件触发、数据比较触发以及外部触发，采样启动与停止条件可独立设置，并可在达到指定采样数量后自动停止，帮助用户轻松构建复杂而可靠的采集策略。

每个模拟输入通道均支持 独立可编程输入量程（±10 V、±5 V、±1 V），可完美匹配不同信号源。标准 BNC 接口设计，确保与各类信号源的快速、稳定连接。

此外，产品还集成 数字输入/输出功能，提供 4 路 LVTTL 数字输入和 4 路 LVTTL 数字输出（需选配 DTE3 线缆），便于实现多设备协同与系统级控制。

通过 外部参考时钟，可显著提升采样频率精度，并实现与其他设备的硬件级同步。内置 终端电阻选择与数字滤波功能，有效降低信号反射与抖动干扰，确保采样结果稳定可靠。

软件方面，产品全面支持 Windows 操作系统，提供成熟的设备驱动与 API 开发工具，并配套硬件诊断程序，帮助用户快速部署、轻松开发、稳定运行。

产品极简卖点

80 MSPS 高速采样，双通道同步

12.5 ns 转换速度，精准捕获高速信号

PCIe 总线 + Bus Master 传输

大数据

量高速、连续采集无瓶颈

多触发模式，采样控制灵活

软件 / 数据比较 / 外部触发全支持

独立可编程输入量程

±10 V / ±5 V / ±1 V，适配多种信号源

外部参考时钟同步

提升频率精度，实现多设备硬件同步

BNC 接口 + 终端匹配设计

可选 500 Ω 终端，降低高速信号失真

集成数字 I/O 扩展能力

4 路 LVTTL 输入 + 4 路输出（选配线缆）

完善 Windows 软件支持

驱动、API 与诊断工具一站式提供

产品核心卖点

高速双通道同步采样

支持 2 路模拟通道同步采样，最高采样率 80 MSPS（12.5 ns），精准捕获高速瞬态信号。

PCI Express 高速总线架构

采用 PCIe 接口与 Bus Master 主控传输技术，实现大容量数据的高速、连续传输。

多模式灵活触发机制

支持软件触发、数据比较触发（电平/范围/越界）及外部触发，采样启动与停止条件可独立配置。

可编程输入量程

每通道独立设置输入范围：±10 V / ±5 V / ±1 V，轻松匹配不同信号源。

精准时钟同步能力

支持外部参考时钟输入，提高采样频率准确度，实现多设备硬件级同步。

专业级信号接口设计

标准 BNC 模拟输入接口，支持 500 Ω 终端电阻可选，有效减少高速信号反射失真。

集成数字 I/O 扩展

提供 4 路 LVTTL 数字输入 + 4 路 LVTTL 数字输出（需选配 DTE3 线缆），便于系统联动控制。

稳定可靠的数据质量保障

内置数字滤波功能，有效抑制抖动与误触发，确保采样数据稳定可靠。

完善的软件与开发支持

支持 Windows 系统，提供设备驱动、API 开发工具及硬件诊断程序，快速上手、轻松集成。

面向多领域应用

适用于测试测量、科研实验、工业检测、高速信号分析等多种应用场景。
