数据库新品推荐丨致远仪器PA600六通道功率计，为多通道测试提供全能的解决方案
ZTMI致远仪器PA600六通道高精度功率计重磅上市！高精度、多通道、高性价比，覆盖光储、新能源汽车、电机变频器、电源等场景测试需求，为多通道电参数测试提供全能的解决方案。
随着光储、新能源汽车、工业变频等产品架构日趋复杂，逆变器多路MPPT、储能PCS双向多路变换、六相电机等多节点同步电参数测量已成工程测试刚需，且要求各通道数据保持一致性。
传统单通道或三通道功率计在面对这类多通道同步测试需求时存在明显局限：多台设备级联时，通道间采集数据一致性难保障；多台级联的采购与维护成本，通常也高于同等精度规格的单台六通道设备。
基于此，ZTMI致远仪器针对性推出PA600六通道高精度功率计。以单台设备的灵活配置，为多节点电参数测试提供更高效、更高性价比的解决方案。

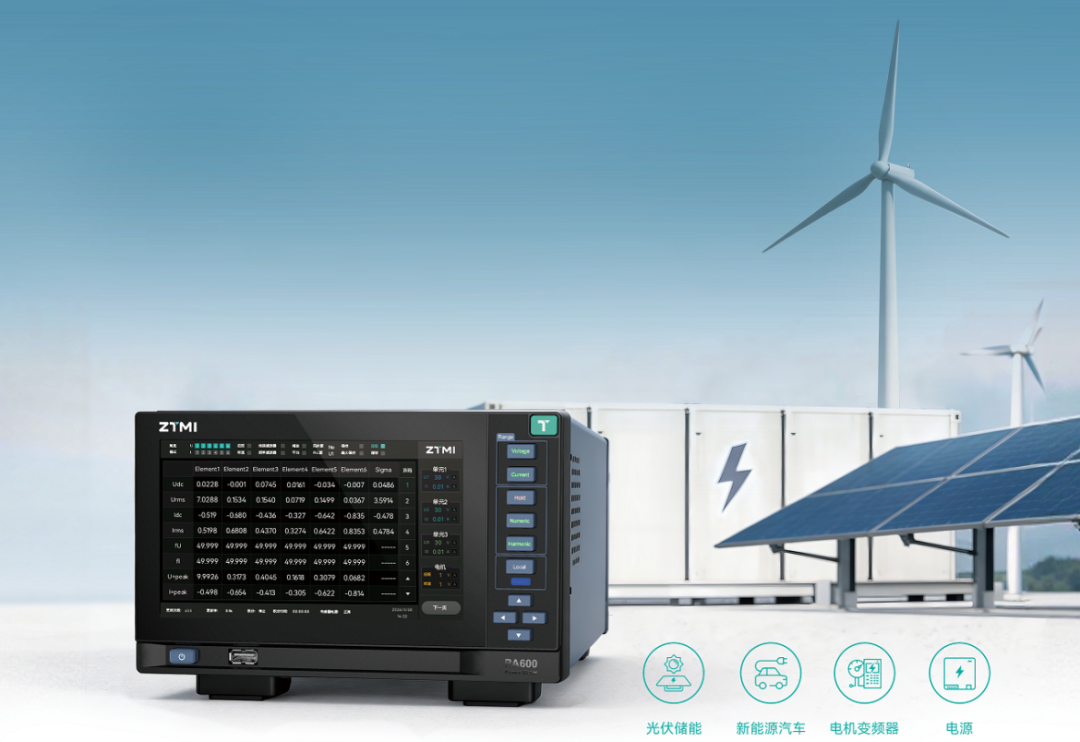

图1 PA600应用领域

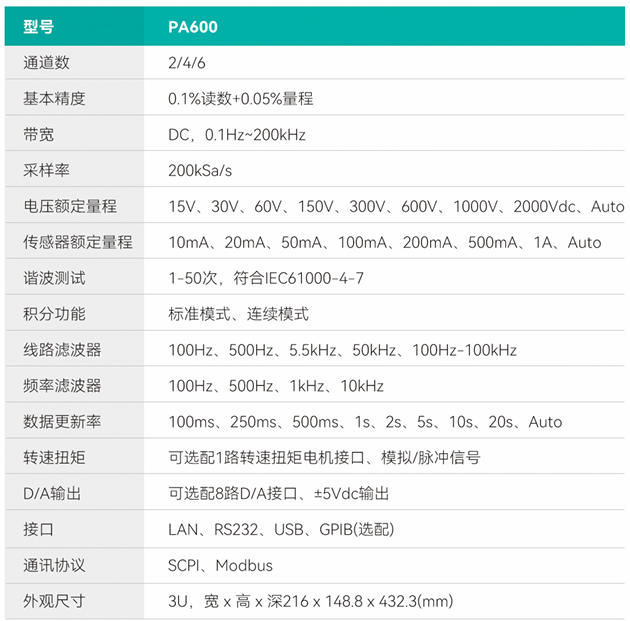

图2 PA600参数详情
四项关键设计
一、六通道同步采集，电压等级提升至2000Vdc
PA600支持六通道功率同步采集，采用单张板卡两组通道的方式，整机3U半宽尺寸。电压等级提升至2000Vdc，电流输入端采用DB9接口，内置±15V传感器供电功能，相比传统5A/50A测量板卡匹配高精度传感器的方案，DB9板卡的使用更加便捷。

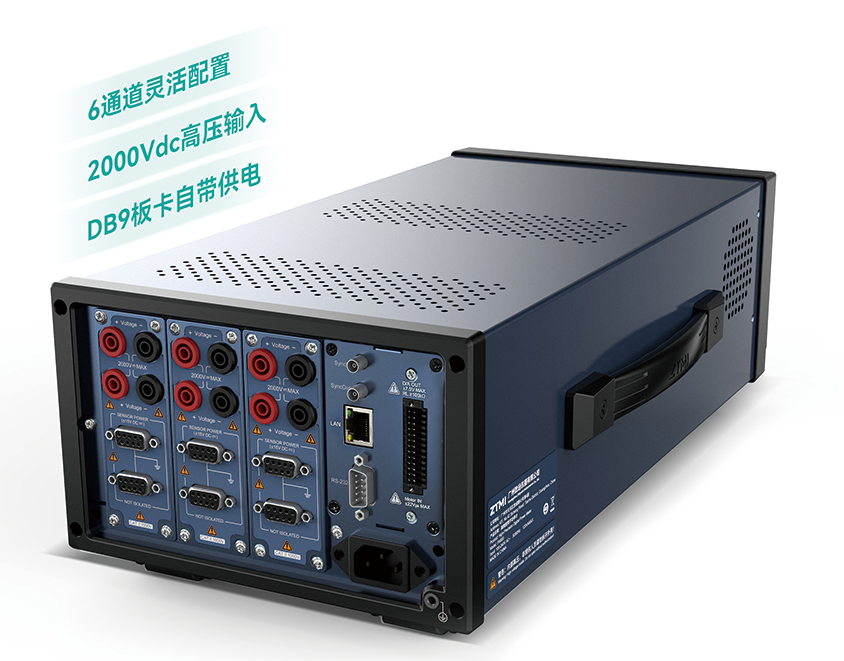

图3 PA600板卡视图
二、触屏操作，集中呈现，快速上手
对比传统功率计，PA600采用高清LCD屏幕进行触屏操作，更方便进行人机交互，功率、积分、谐波等所有数据同步分析处理，以更直观的方式呈现测试结果。

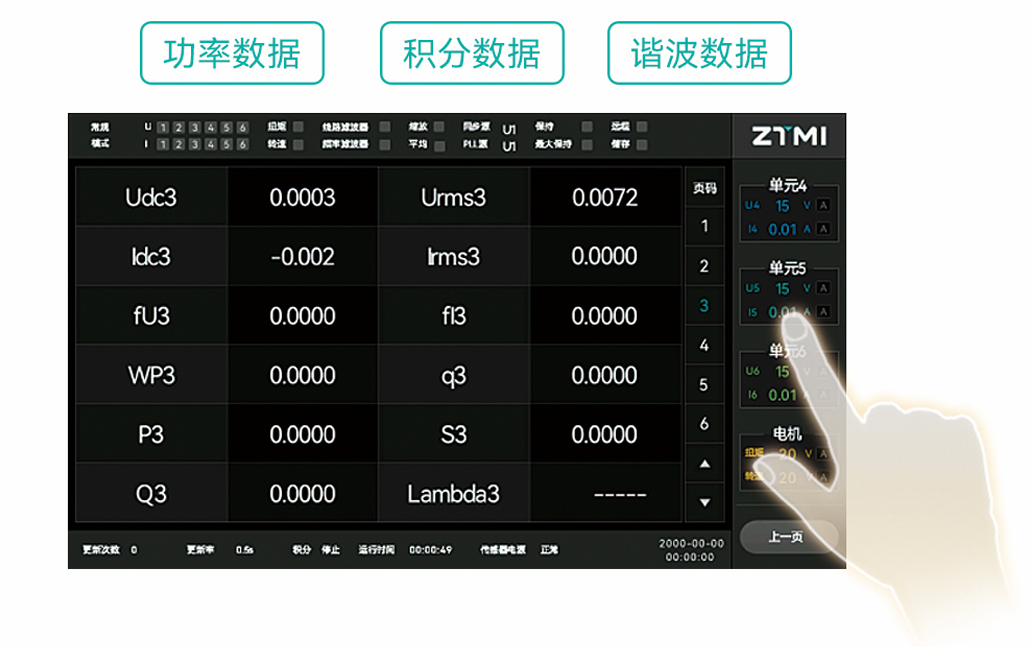

图4 PA600触屏式操作
三、支持IEC61000-4-7，轻松应对谐波合规性测试
PA600标配支持IEC61000-4-7谐波测量规范，满足全新标准下5Hz的频谱分辨率及200ms的无间隙测试时间窗要求，可精确分析THD、基波成分、1-50次谐波含量及各次相位差。

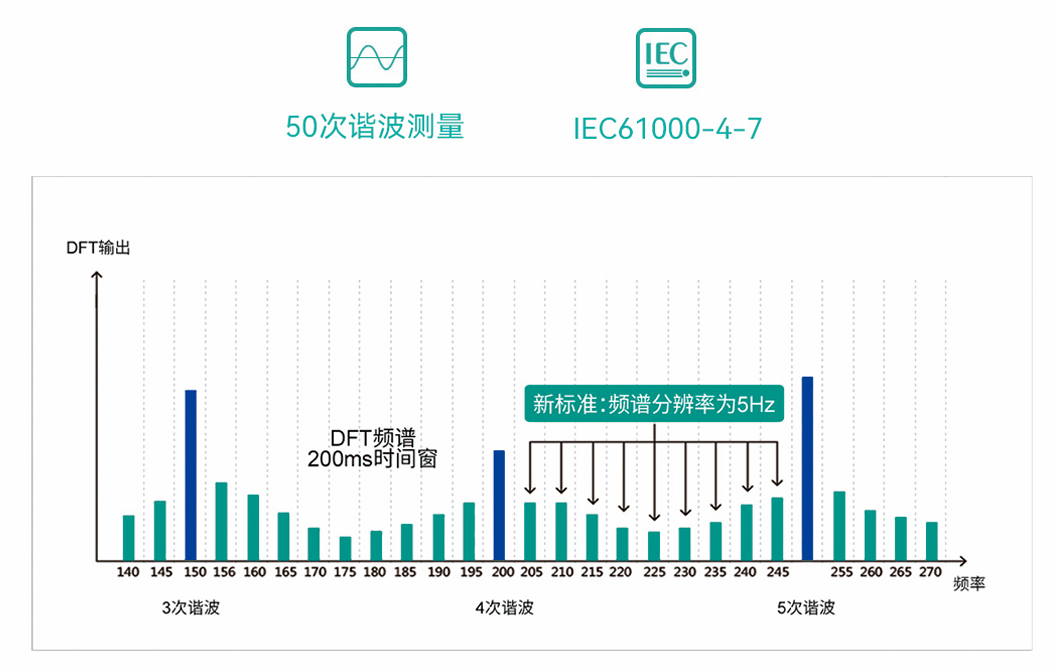

图5 IEC61000-4-7国际谐波测试标准
四、新增D/A输出选件和电机测量选件
通过D/A选件，可将电压、电流、功率等测量数据输出到数据记录仪进行记录(±5Vdc输出)，最多可以设置8个项目。其中电机接口支持一组电机转速扭矩的测试，支持模拟信号输入或脉冲信号输入。

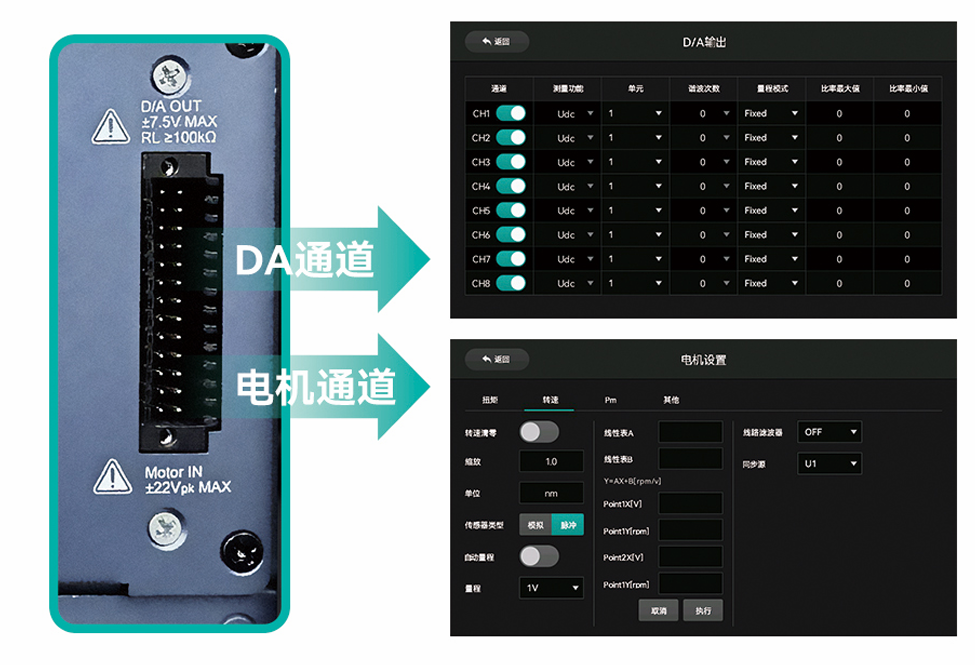

图6 PA600的D/A和电机选件
典型应用场景
光伏储能
针对逆变器多路MPPT、储能双向PCS、光储一体机等产品的测试需求，PA600六通道同步采集可一次性覆盖直流输入、直流母线、逆变输出、并网侧等全链路节点，同步分析各级转换效率、功率损耗与谐波特性，效率分析与合规测试在同一次测量中完成。

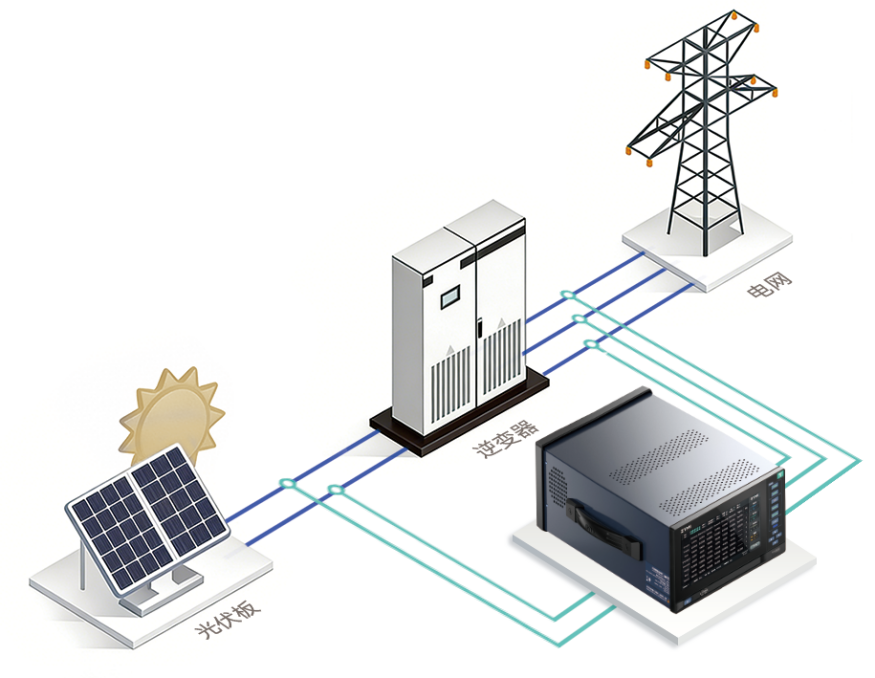

图7 逆变器测试
新能源汽车
PA600可完成电驱、OBC、DC-DC、充电桩多节点同步测量，完成整车电系统的能效、损耗、谐波等测试，2000V高压量程适配高压平台车型的测试需求。

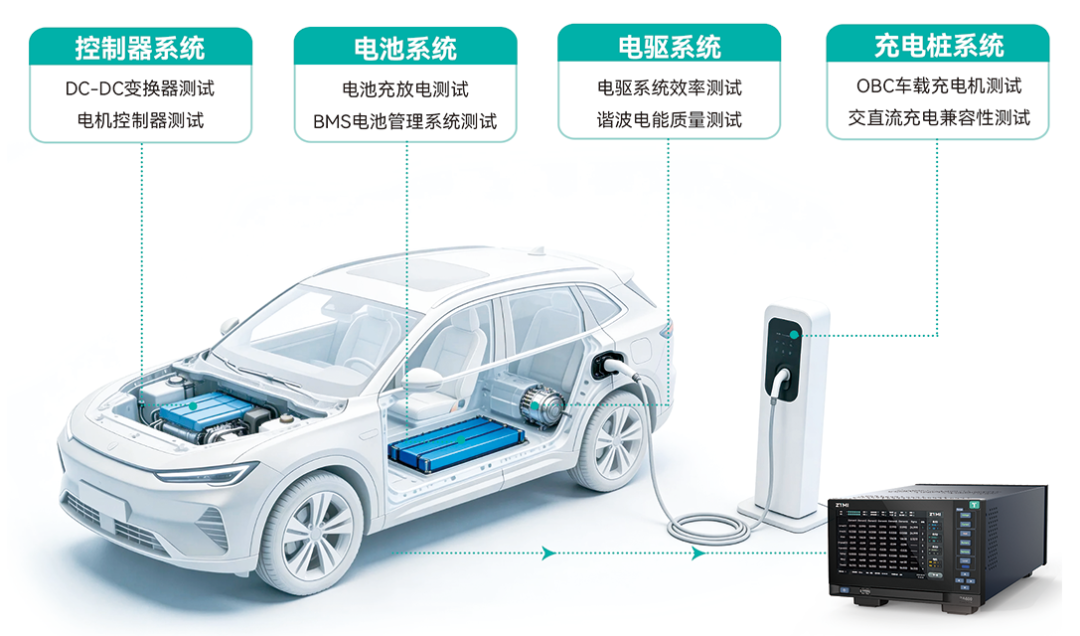

图8 新能源汽车测试
电机与变频器
PA600可覆盖变频器电网输入、直流母线、三相输出等节点，搭配转速扭矩选件，同步完成电参数与电机参数的测试，精准分析变频器对电机性能的影响。

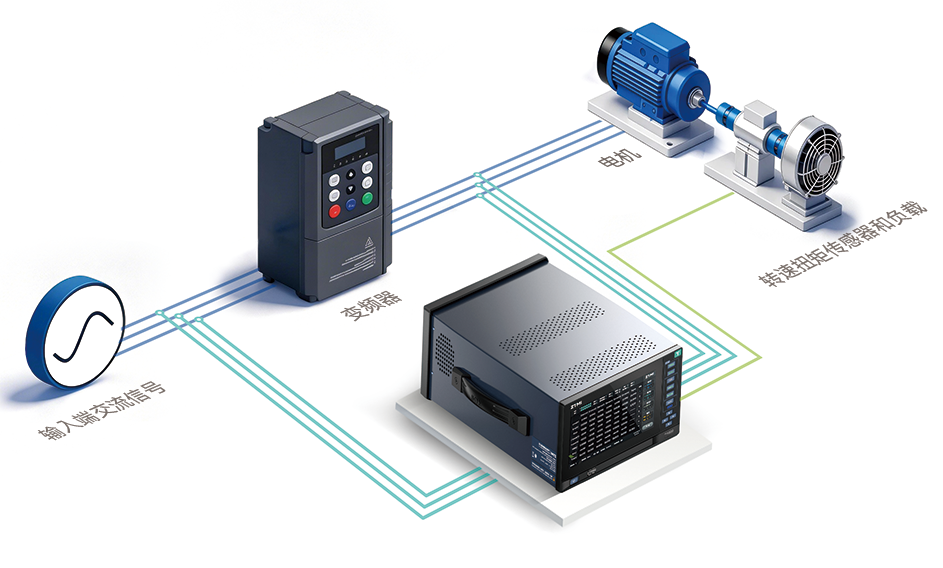

图9 电机变频器测试
电源
针对电源的研发、生产、检测全流程测试需求，PA600可同时完成多路电源输出的电参数测试，精准捕捉电源的损耗、功耗、转换效率等核心参数，搭配谐波分析、积分功能，一站式完成电源的性能验证。

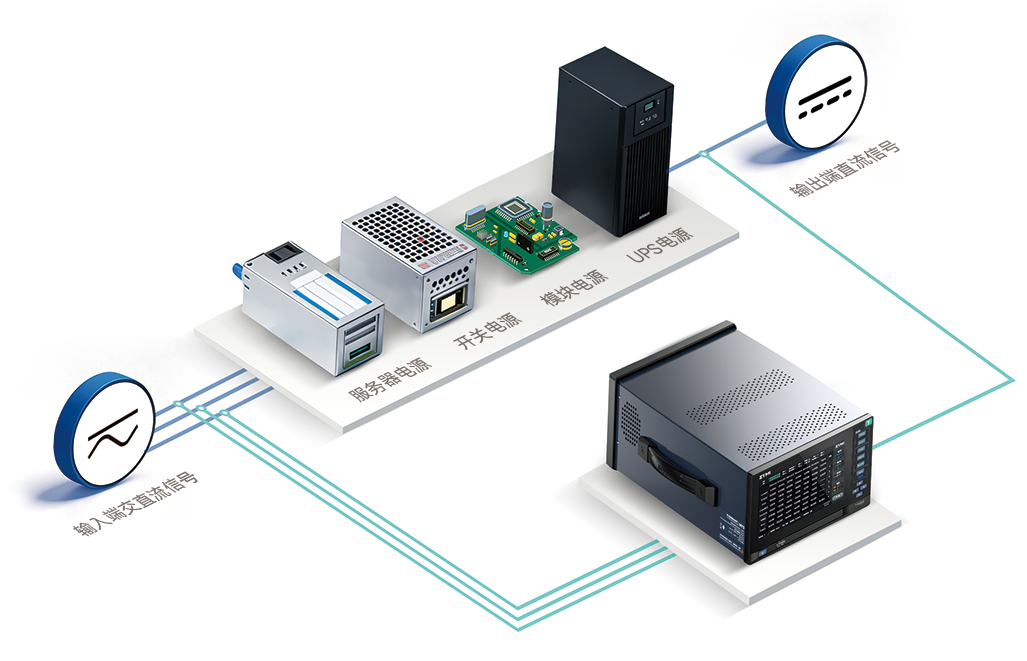

图10 电源测试
灵活选型，按需配置

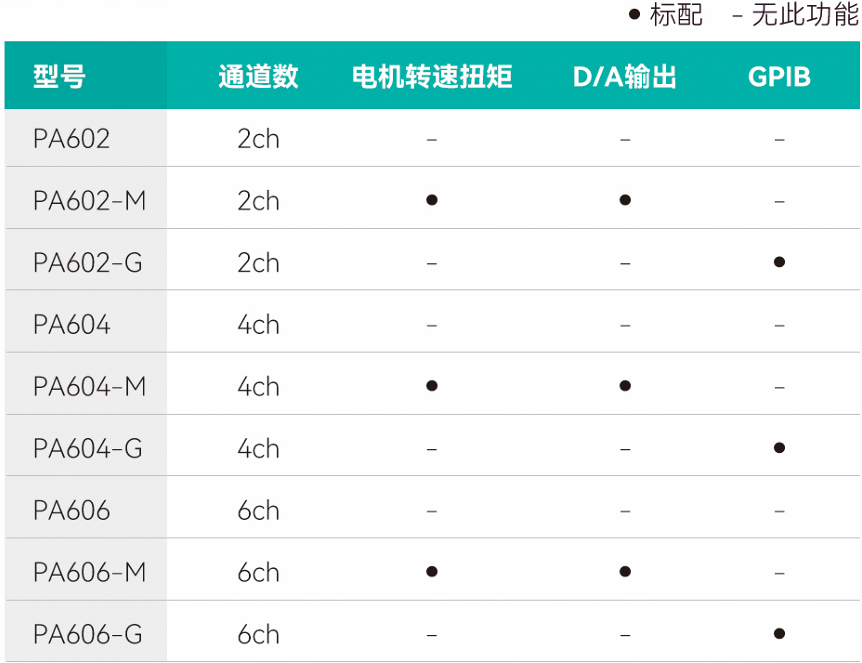

图11 PA600选型信息
结 语
PA600系列功率计针对多通道同步测试场景而设计，每一项设计都明确指向具体的工程问题。如需了解具体配置方案或申请样机测试，欢迎联系致远仪器销售团队。
来源：ZTMI致远仪器
