新品 | 80 MSPS · 双通道同步 · 高速数据采集“AI-80M1202-PE”全新发布！

产品概述

株式会社康泰克(总公司：大阪市西淀川区，董事长:西山和良)开发了一款搭载高速2通道模拟量输入功能、基于PCI Express总线的接口板，并作为PC-HELPER – 计算机测量控制“AI-80M1202-PE”开始销售。

01、关于产品

高速数据采集

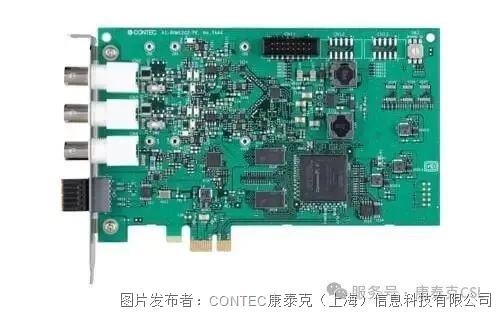

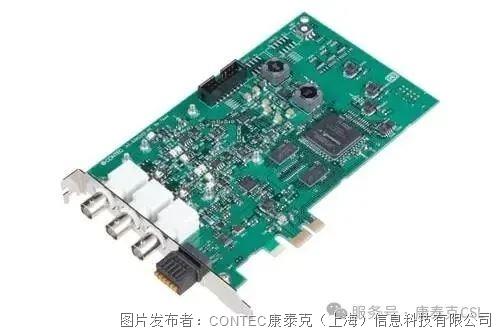

这是一款高性能PCI Express高速数据采集接口板，专为需要高速、同步模拟信号采集的PC应用而设计。产品支持双通道同步采样，最高采样速率高达80MSPS(12.5ns)，能够精准捕获高速瞬态信号，广泛适用于测试测量、科研实验和工业应用场景。近年来，自动驾驶所必需的激光雷达 （LiDAR）以及电动汽车（EV）用

电机

的高精度、高级化检测需求正快速扩大。这类设备中，能否准确获取高速变化的模拟信号，直接关系到产品质量与性能保障，因此相比以往，对更高速的测量环境提出了更高要求。

02、产品核心

高速数据采集

01 高速双通道同步采样

■ 支持2路模拟通道同步采样，最高采样率80MSPS（12.5ns），精准捕获高速瞬态信号。

02 PCI Express 高速总线架构

■ 采用PCIe接口与Bus Master主控传输技术，实现大容量数据的高速、连续传输。

03 多模式灵活触发机制

■ 支持软件触发、数据比较触发（电平/范围/越界）及外部触发，采样启动与停止条件可独立配置。

04 可编程输入量程

■ 每通道独立设置输入范围：±10V/±5V/ ±1V，轻松匹配不同信号源。

05 专业级信号接口设计

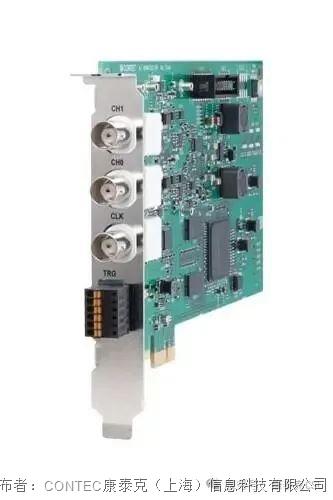

■ 标准BNC模拟输入接口，支持50Ω终端电阻可选，有效减少高速信号反射失真。

06 集成数字 I/O 扩展

■ 提供4路LVTTL数字输入+4路LVTTL数字输出（需选配DT-E3线缆），便于系统联动控制。

07 稳定可靠的数据质量保障

■ 内置数字滤波功能，有效抑制抖动与误触发，确保采样数据稳定可靠。

08 完善的软件与开发支持

■ 支持 Windows 系统，提供设备驱动、API 开发工具及硬件诊断程序，快速上手、轻松集成。

09 面向多领域应用

■ 适用于测试测量、科研实验、工业检测、高速信号分析等多种应用场景。

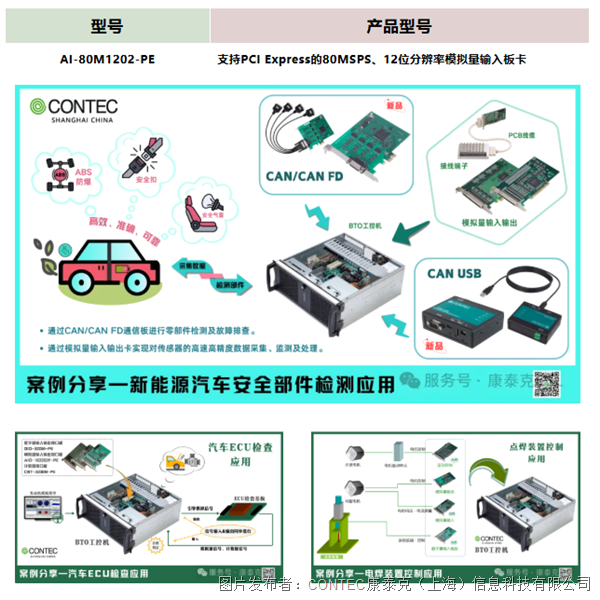

03、应用案例

高性能采集卡

凭借高速稳定的采样性能、灵活完善的控制方式以及成熟可靠的软件支持，该产品能够帮助用户高效、精准地完成各类高速数据采集任务。

无论是在测试测量、科研实验还是工业应用中，都能为系统提供坚实可靠的数据基础，是构建高性能数据采集解决方案的理想之选。
