在化工、石化、电力等行业，流量测量是最基础也是最重要的工艺参数之一。

🔥🔥🔥选对流量计，工艺控制稳如泰山；

💥💥💥选错流量计，故障频发头疼不已。

今天这篇，我把七种最常见流量计的工作原理、特点和应用场景一次性讲透，帮你建立完整的流量计选型知识体系。

一、差压式流量计（应用最广泛，占 70% 市场）

工作原理

差压式流量计由节流装置和差压变送器两部分组成。当流体流经节流件（如孔板）时，流束在孔板处形成局部收缩，流速增加、静压力降低，在孔板前后产生压差。这一压差与流量的平方成正比。

核心公式：

其中：

• q = 瞬时流量
• P = 节流装置前后的压差

主要特点

• ✅ 结构简单、维修方便
• ✅ 性能稳定、使用可靠
• ✅ 标准节流件可不需标定直接生产
• ❌ 压损较大（特别是孔板）
• ❌ 测量范围度较窄

应用场景

• 气体、蒸汽和液体的流量测量
• 适用于各种工况条件

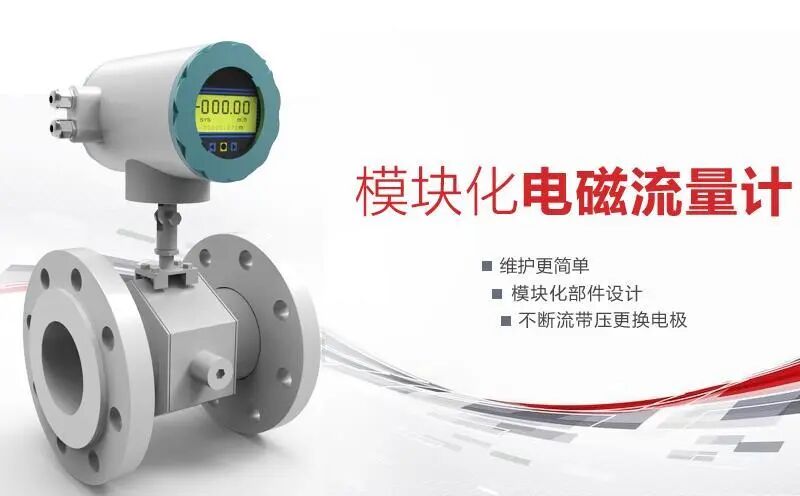

二、电磁流量计（导电液体测量首选）

工作原理

基于法拉第电磁感应定律。当导电液体流经测量管时，切割磁力线感应出电动势 E。电动势 E 与磁通量密度 B、测量管内径 d 与平均流速 u 成正比。

核心公式 E = KBdu

其中：

• E = 电极间的信号电压（V）
• K = 系数（常数）
• B = 磁通密度（T）
• d = 测量管内径（m）
• u = 平均流速（m/s）

主要特点

• ✅ 真正的体积流量计，无需修正
• ✅ 测量管内无活动及阻流部件，几乎无压力损失
• ✅ 可测量酸、碱、盐等腐蚀性介质和浆液
• ❌ 只能测量导电液体
• ❌ 需要满足四个假定条件

四个假定条件

1. 磁场是均匀分布的恒定磁场
2. 被测流体的流速轴对称分布
3. 被测液体是非磁性的
4. 被测液体的电导率均匀且各向同性

选型建议

• 测量导电液体（水、酸碱盐、浆液等）首选
• 注意管道满管状态
• 考虑电极材质和衬里材料

三、涡街流量计（气体测量常用）

工作原理

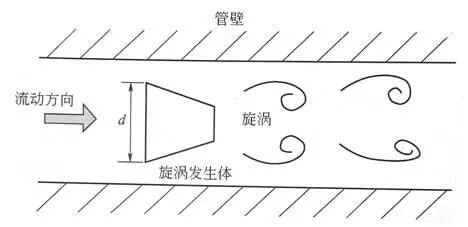

在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡（卡曼涡街）。旋涡分离频率与管道内的平均流速成正比。

核心公式

其中：

• D = 表体通径
• d = 旋涡发生体迎面宽度
• f = 旋涡发生频率
• u1 = 旋涡发生体两侧平均流速
• Sr = 斯特劳哈尔数（无量纲参数）
• u = 被测介质平均速度

主要特点

• ✅ 输出脉冲频率信号，不受流体物性和组分变化影响
• ✅ 结构简单，安装方便
• ✅ 适用于气体、液体、蒸汽
• ❌ 理论基础和实践经验仍在发展中
• ❌ 现场工作条件偏离实验室条件会产生附加误差

管道内体积流量qv为：

其中：

• K = 流量计的仪表系数，单位为脉冲数/m3

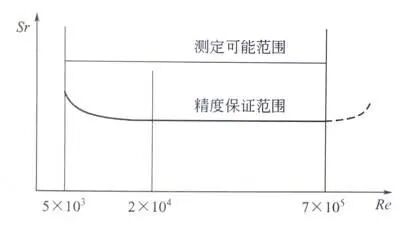

K除了与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关

四、超声波流量计（大管径测量优势）

工作原理

超声波在流动的流体中传播时载上流体流速的信息，通过接收到的超声波检测出流体流速，从而换算成流量。

检测方法

• 传播速度差法
• 多普勒法
• 波束偏移法
• 噪声法
• 相关法

主要特点

• ✅ 非接触式测量，不改变流体流动状态
• ✅ 无附加阻力，节能型流量计
• ✅ 适用于大管径、大流量测量
• ✅ 可测量不易接触和观察的流体
• ✅ 造价与管道口径大小无关
• ✅ 可测量双相介质（下水道、污水）

应用场景

• 大管径流量测量（2cm~5m）
• 发电厂水轮机进水量、汽轮机循环水量
• 明渠、暗渠、河流流量测量
• 气体测量

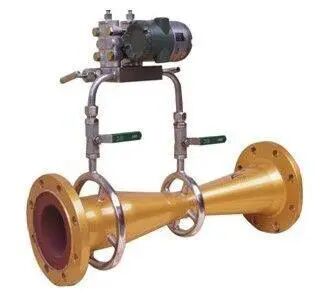

五、文丘里管（低压损差压式流量计）

工作原理

基于伯努利方程和流动连续性方程。流体流经节流件时，在文丘里管喉颈处形成局部收缩，流速增加，静压力降低，产生压差。

核心公式

其中：

• qm = 质量流量（kg/s）
• qv = 体积流量（m3/s）
• C = 流出系数
• ε = 可膨胀性系数
• d = 节流件开孔直径
• β = 直径比，β=d/D
• D = 管道内径
• ρ1 = 被测流体密度，kg/m
• △P = 差压

主要特点

• ✅ 不存在孔板节流件的锐缘磨蚀与积污问题
• ✅ 能对节流前管内流体速度分布进行有效整流
• ✅ 高精确度与高稳定性
• ✅ 压力损失小
• ✅ 适用于低压、大管径、低流速气体流量测量

应用场景

• 钢铁厂热风炉的助燃风、冷风、煤气计量
• 热电厂锅炉一次风、二次风测量
• 大管径、低流速管道测量

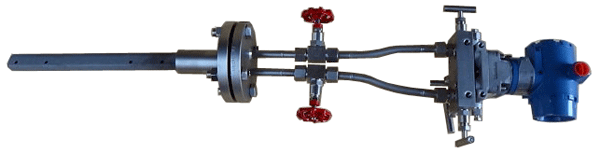

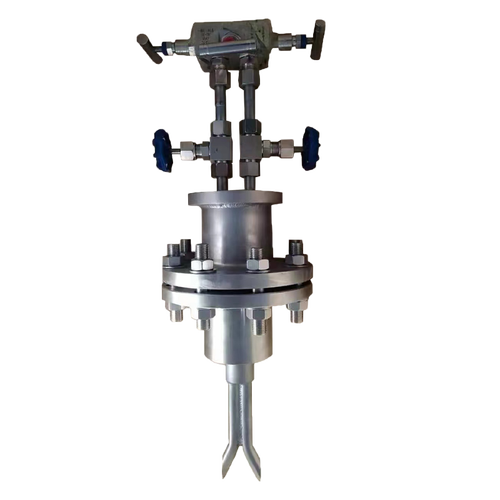

六、阿牛巴流量计（节能型差压式流量计）

工作原理

采用皮托管测量原理，测量挡体上游的动压力与下游的静压力之间形成的压差。

主要特点

• ✅ 准确度高（±1%），稳定性好（±0.1%）
• ✅ 设计合理，安装方便、经济
• ✅ 适用于圆形管道和矩形管道
• ✅ 上下游直管段要求低
• ✅ 压力损失小（仅占差压的 2%-15%）
• ✅ 可在线安装或拆卸（不停车）


与孔板对比

应用场景

• 气体输送和液体输送
• 能源研究（蒸汽锅炉热效率、水泵效率等）
• 过程控制输入输出
• 化学工业加料
• 动力工业、化学工业、石油化工、金属冶炼

七、皮托管（经典流速测量方法）

工作原理

测量气流总压和静压以确定气流速度。头部中心处小孔（总压孔）感受来流总压，头部后 3-8D 处的外套管壁上开有静压孔感受来流静压。

主要特点

• ✅ 结构简单，使用方便
• ✅ 有可靠的理论根据
• ✅ 用途广泛
• ❌ 不适用于超声速流动
• ❌ 需要修正系数（ξ=0.98~1.05）

应用场景

• 飞机空速测量
• 通风管道、工业管道、炉窑烟道气流速度测量
• 管道内水流速度测量
• 流体压力测量

八、流量实际应用技巧

① 流量累积

计算机控制系统通过采样周期（如 500ms）采集瞬时流量，使用积分算法累积流量。

② 小信号切除

当瞬时流量大于设定值时才开始累积，避免设备运行初始阶段的少量流动数据被记录。

③ 累积清零

由于计算机存在溢出问题，需要定期（每天、每周或每月）清零重新累积。

💡 仪表君 实战建议

流量计选型五步法

① 确定测量介质
 液体/气体/蒸汽；导电性（电磁流量计要求电导率>5μS/cm）；腐蚀性、粘度、是否含固体颗粒

② 确定工况条件
 温度、压力范围；流量范围（最大、最小、正常流量）；管道管径

③ 确定精度要求
 贸易结算：±0.5% 或更高；工艺控制：±1%~±2%；一般监测：±2%~±5%

④ 考虑安装条件
 直管段长度；管道振动；防爆要求；防护等级

⑤ 综合性价比
 初次投资；运行维护成本；能耗（压力损失）

快速选型参考

差压式（孔板）：适用气/液/汽，精度±1%~±2%，压损大，价格低

电磁流量计：适用导电液体，精度±0.5%~±1%，压损小，价格中

涡街流量计：适用气/液/汽，精度±1%~±1.5%，压损中，价格中

超声波流量计：适用气/液，精度±1%~±2%，无压损，价格高

文丘里管：适用气/液/汽，精度±1%~±2%，压损小，价格中

阿牛巴流量计：适用气/液/汽，精度±1%，压损小，价格中

皮托管：适用气体，精度±2%~±5%，压损小，价格低

💡 仪表君 说

流量计选型没有"最好"，只有"最合适"。理解每种流量计的工作原理和特点，结合具体工况条件，才能选出最合适的流量计。

希望这篇文章能帮你建立完整的流量计知识体系，在实际工作中做出正确的选型决策！
