☞ 这是金属加工（mw1950pub）发布的第21831篇文章

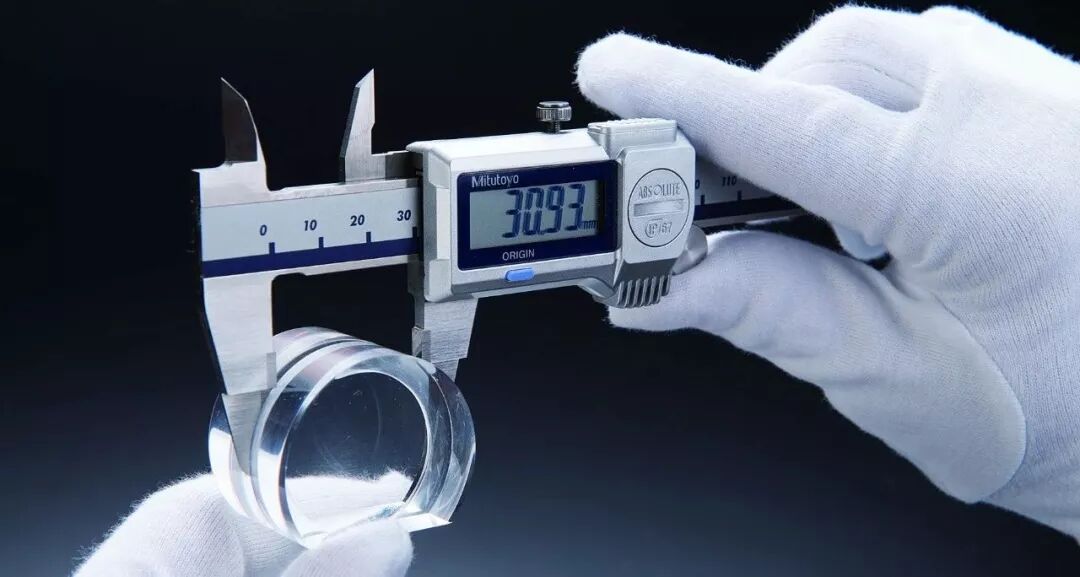

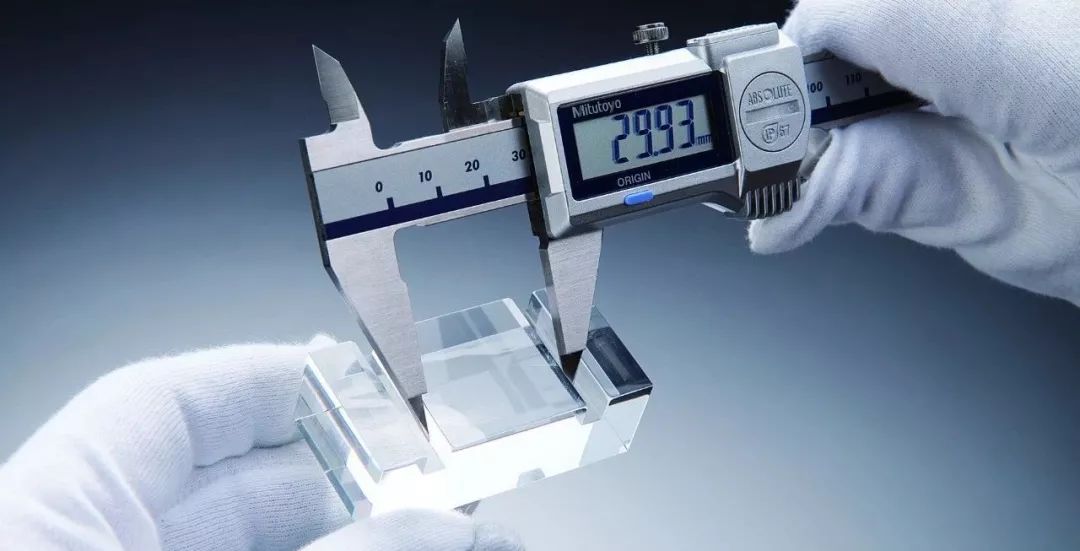

游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。在日常工作中，很多人都会用到，金粉们都不陌生，游标卡尺貌似简单，但是你真的用对了吗？我们今天就来看一看游标卡尺的正确用法！

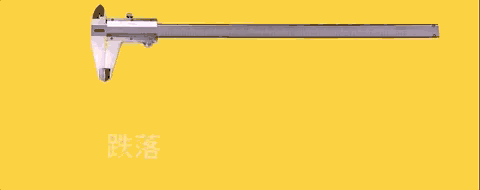

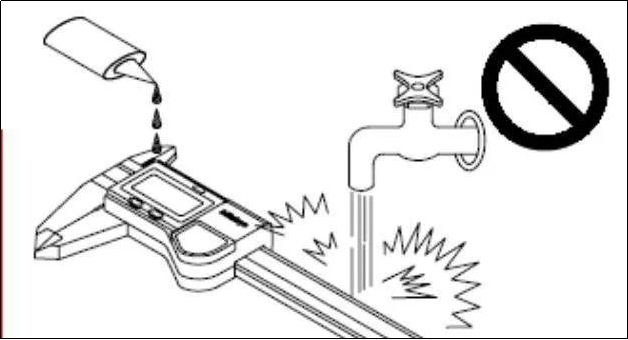

1.量具非工具，尽量别超范围使用，拿来当锤子、飞镖、烧烤钳子、油漆搅拌器。2.跌落、敲打，都尽量避免，同时，要注意定期计量。

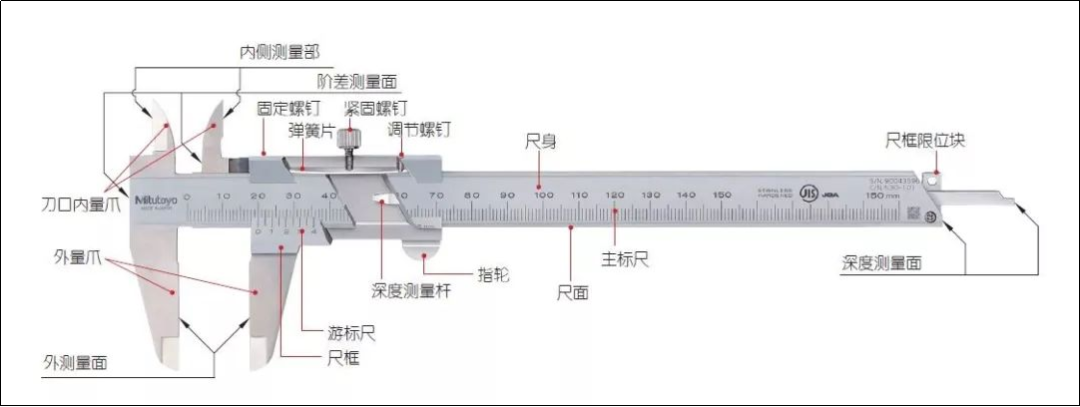

使用前准备

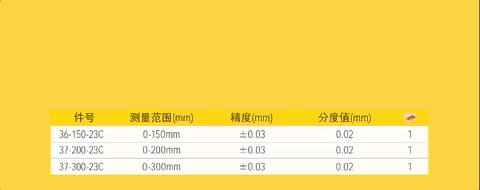

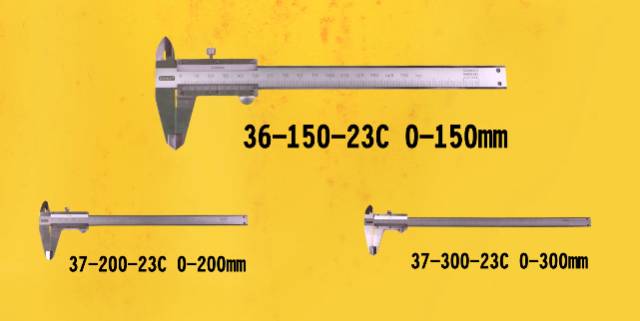

1.分值度0.02mm，示值误差±0.03mm，最大的示值误差±0.04mm。
2.用无水酒精擦拭测量面。

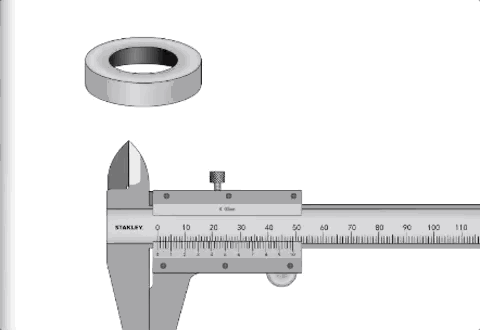

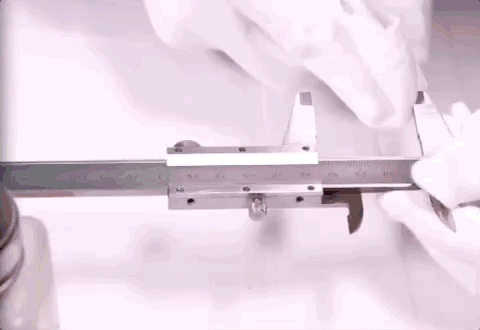

2.内径测量

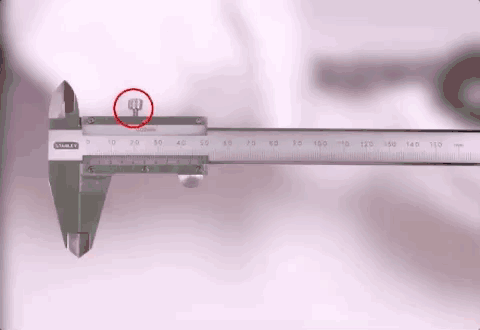

调节制动螺钉，固定卡尺读数。

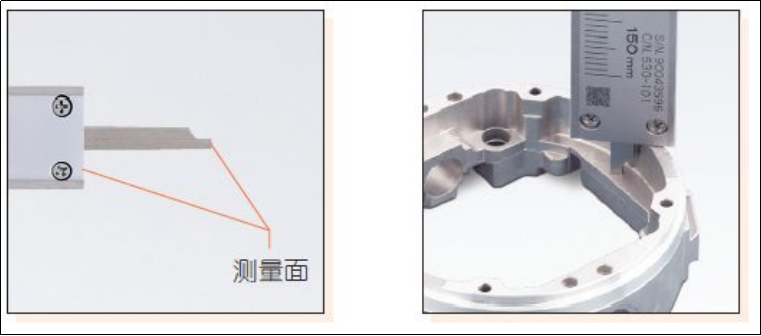

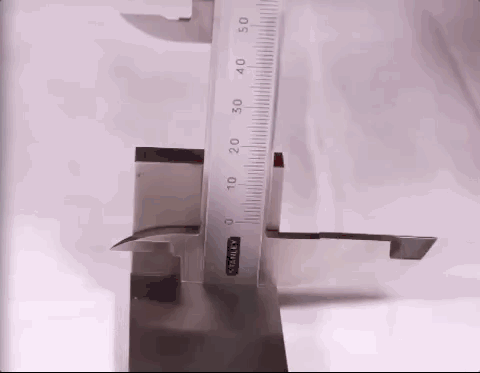

3.深度测量

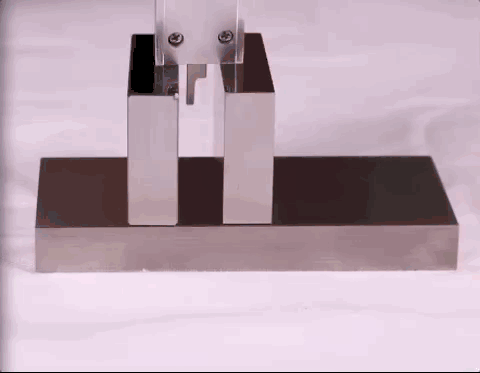

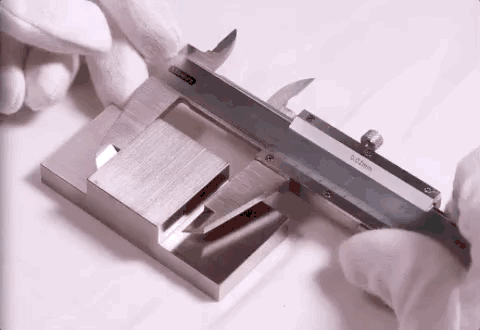

4.台阶测量

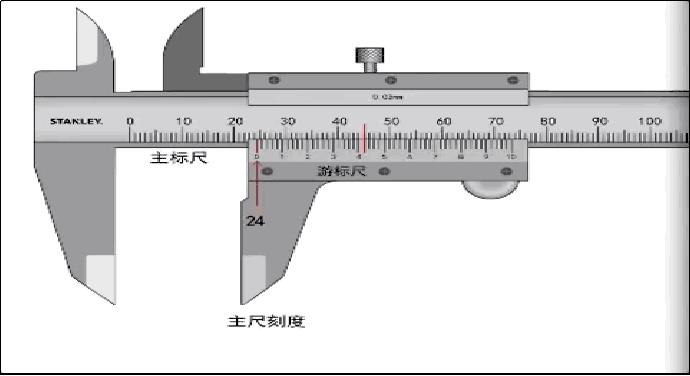

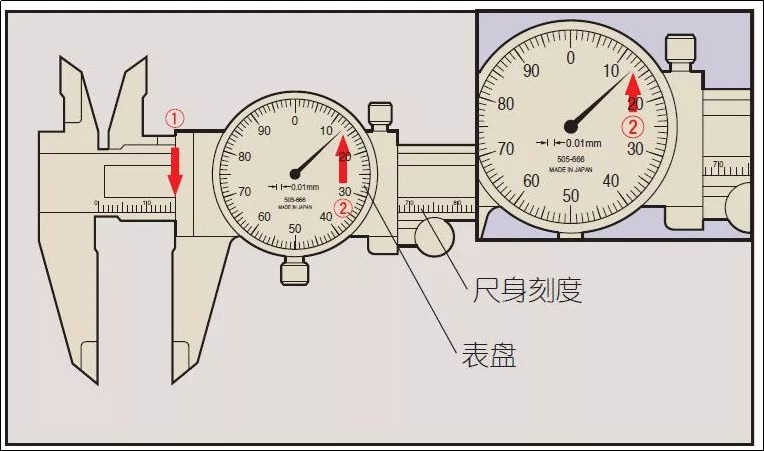

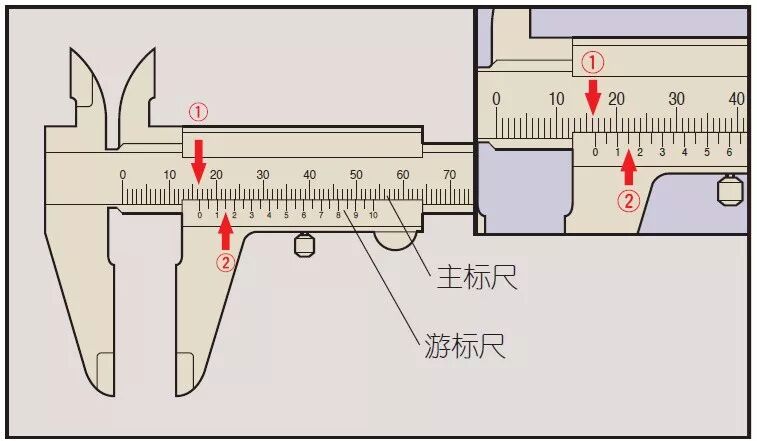

注意：②0.15mm是读取的主尺刻度与游标刻度重合的位置。内尺寸测量

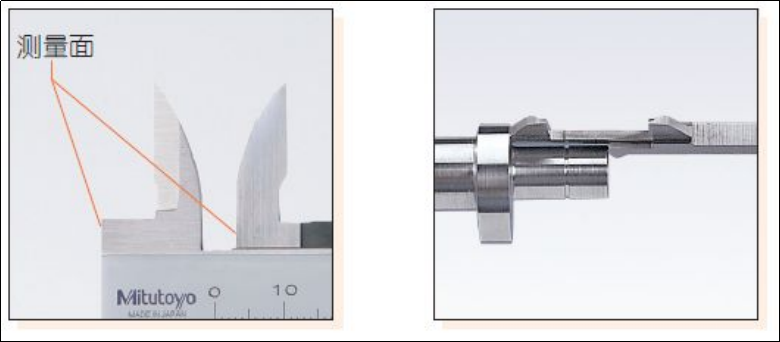

阶差测量
阶差断面测量 偏置卡尺

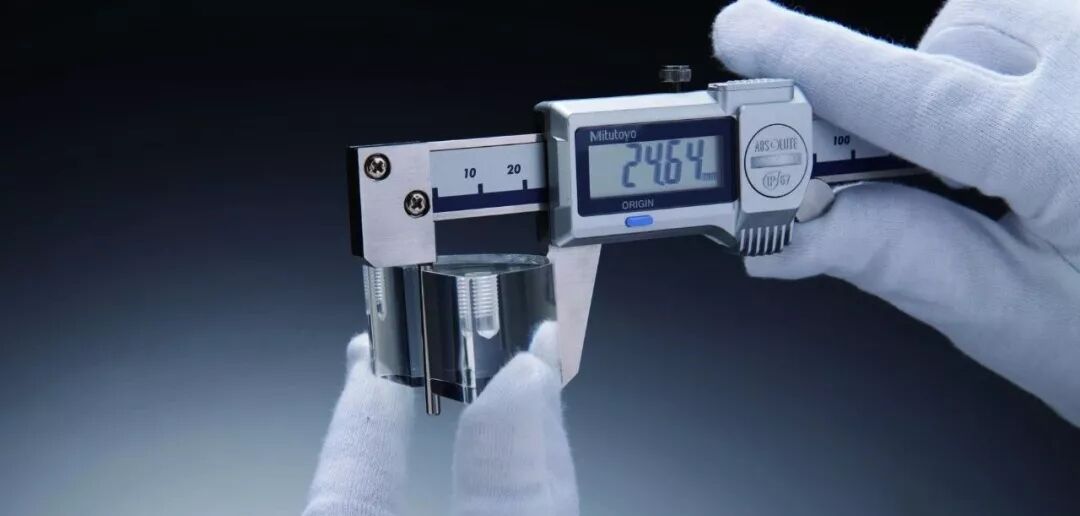

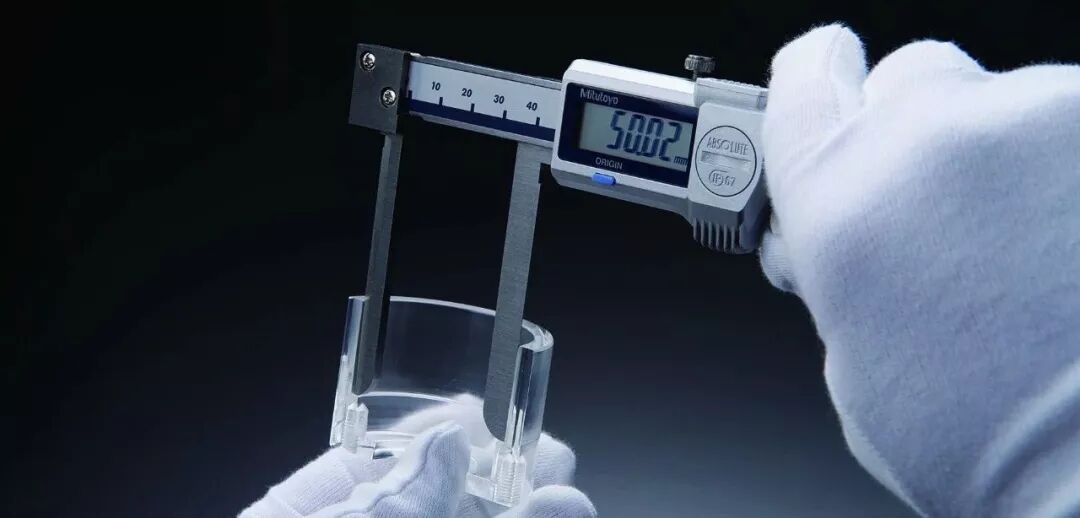

管壁厚度测量 管壁厚度卡尺

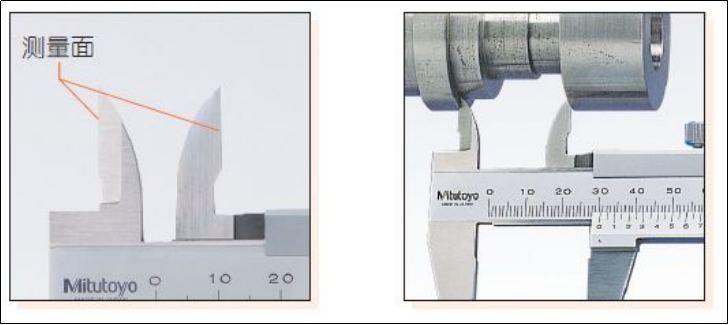

内径测量 内径卡尺

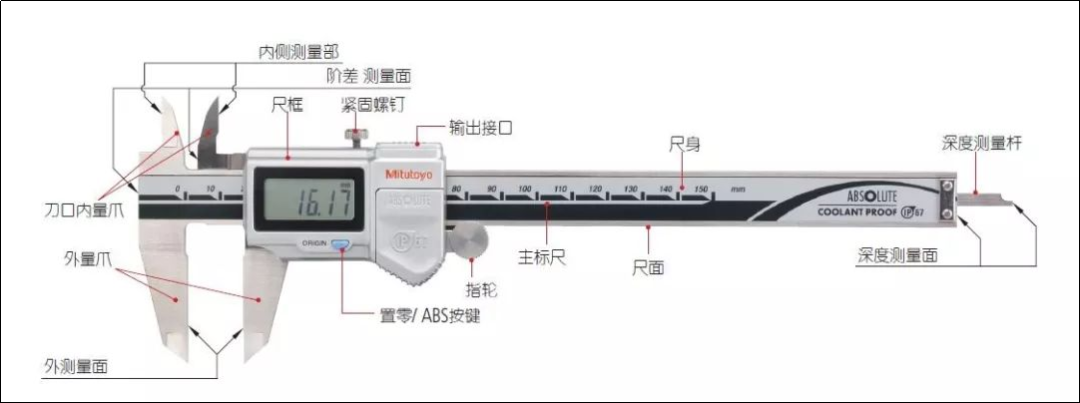

M型标准卡尺例：使用前的注意事项
1. 使用少量千分尺润滑油擦拭基准端面及滑动部位。
2. 全行程移动尺框，确认是否被卡住等。

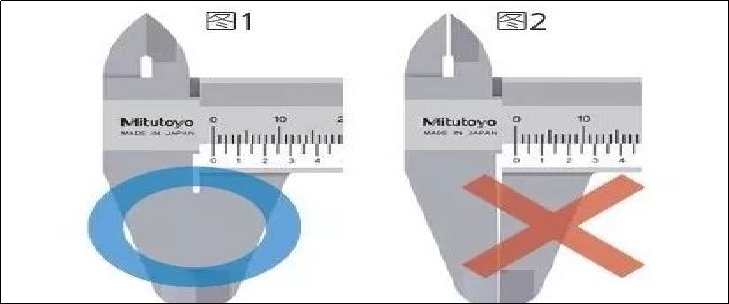

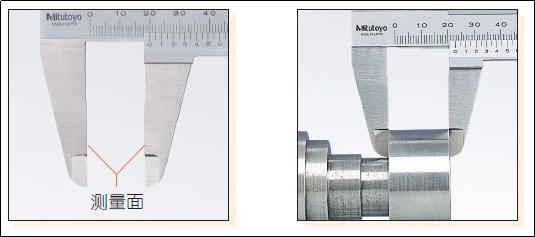

■外侧测量面：对准光源时，看不到光是正常的，如图1所示。有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光，如图2所示。■内侧测量面：对准光源时，仅能看到一点光的状态是正常的，如图1所示。

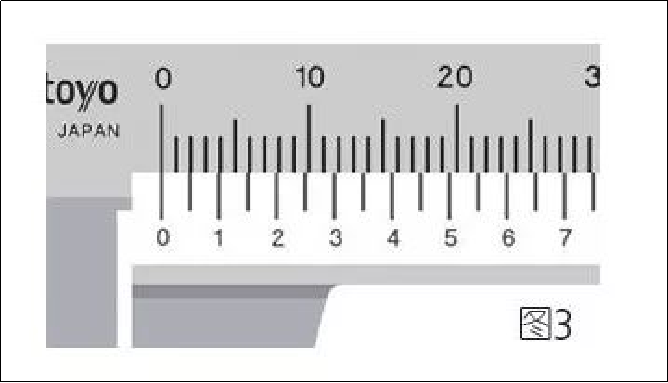

■请确认基准点，如图3所示。

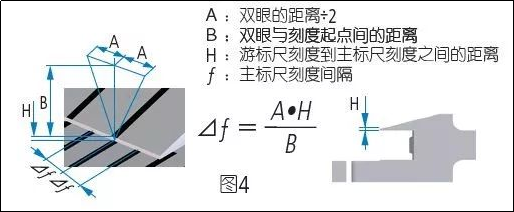

1. 读取刻度时，请将视线对准正面，注意视差，如图4所示。

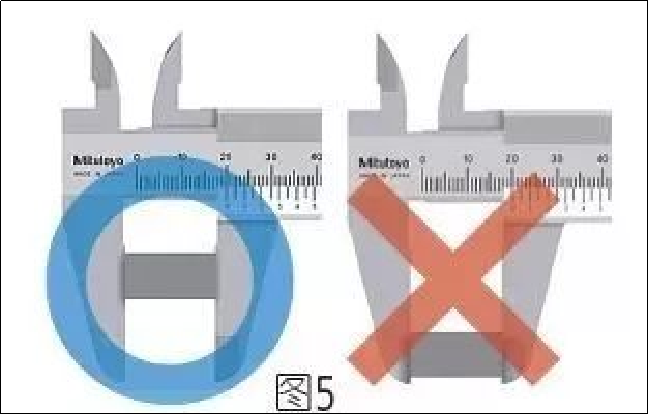

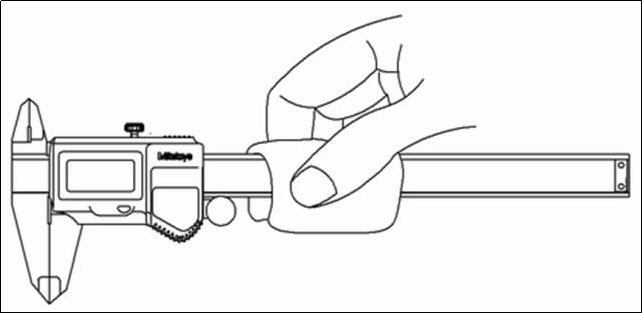

2. 测量时，请使用一定的力量，尽量在量爪根部测量，如图5所示。
3. 请不要在测量面倾斜的状态下测量，如图6所示。

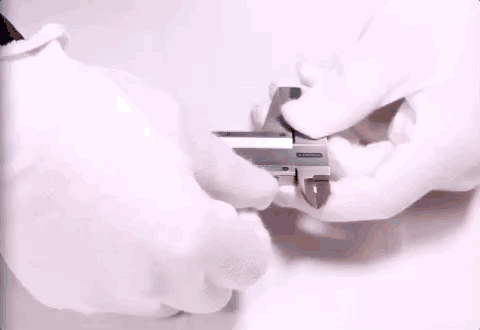

1. 使用后，确认各部位有无损伤并将整体清洁干净。
在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。

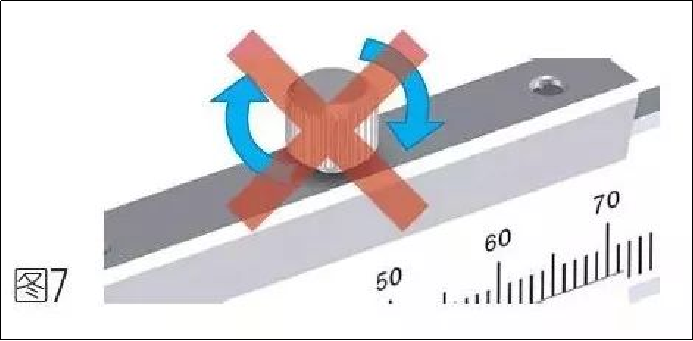

2. 将外侧量爪打开0.2～2mm左右，无需拧紧紧固螺钉保管，如图7所示。
*如使用数显型卡尺，若长期不使用时请取下电池。游标卡尺的原理与读数，好多试验员都读错！
游标卡尺读数常见错误剖析
游标卡尺是用来测量长度的一种精密仪器，要求学生掌握的重点仪器之一，常常要求学生对具体的测量结果进行读数，由于学生对某些细节注意不到时常出错，下面结合例题针对学生出现的典型错误分类剖析。●游标卡尺读数是考察学生有效数字概念的最佳方式，在记录测量结果时，学生对有效数字的意义认识不足导致错误。

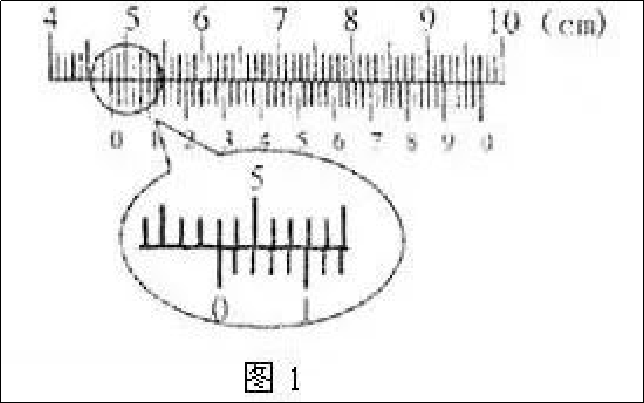

1.用游标为50分度的游标卡尺测量一段电阻丝的长度，测量结果如下图所示。由图可知其长度为____cm。
剖析：比较以上正误结果，仅仅相差一个0，可谓失之毫厘，却谬以千里。4.800最末尾的0是有意义的，代表一位有效数字。
防止有效数字位数错误，在运算中，数值最后的0不能舍去，严格按游标卡尺读数规则：48mm+0×0.02mm=48.00mm=4.800cm。
●学生忽视记录结果的单位，或主尺与标尺读数单位不一致进行相加，不够细致，导致错误。

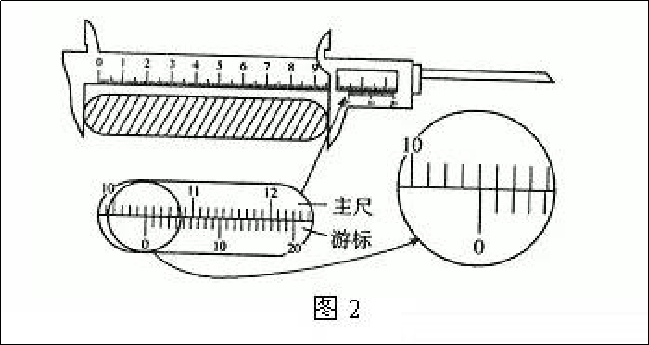

2.用一主尺最小分度为1mm，游标上有20个分度的卡尺测量一工件的长度，结果如下图所示，可以读出此工件的长度为____cm。
错误结果：1.405 ， 14.05 ，104.05或10.45；剖析：1.405和14.05错误根源在于把主尺上的10当作10mm了，用公式14mm+1×0.05mm=14.05mm=1.405cm算得。主尺的最小刻度是1mm，主尺上标的数值通常是厘米数，数字10表示10cm，正确的计算公式为：104mm+1×0.05mm=104.05mm=10.405cm，结果104.05的单位是mm，可题目要求结果以cm为单位，犯了低级错误。
结果10.45是这样计算得来的：10.4+1×0.05=10.45cm，式中10.4是主尺读数，单位是cm，1×0.05是标尺读数，其单位是mm，两者没统一单位直接相加导致错误。
●对游标卡尺的结构和原理理解不深刻，导致读数错误。

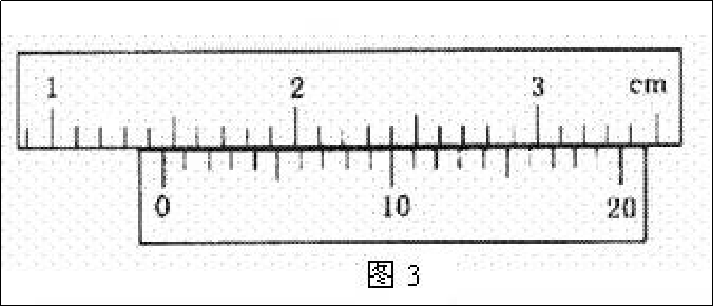

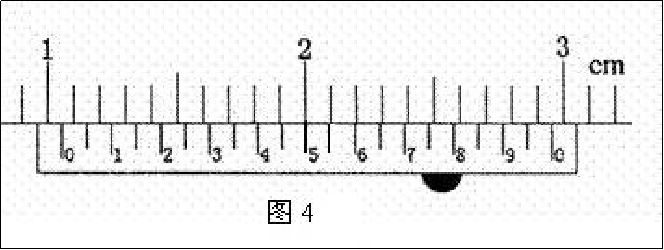

3.一位学生用游标尺上标有20等分刻度的游标卡尺测量一工件的长度，测得的结果如下图所示，则该工件的长度L＝____cm。
错误结果：13mm+10×0.05mm=13.05mm=1.305cm；正确结果：14mm+10×0.05mm=14. 50mm=1.450cm。剖析：主尺读数应该按标尺的0刻线为准，切忌以标尺的左边界当作标准来读主尺读数，以上错误的根源就在于此，希望同学们高度注意。●读数时没有注意标尺的精度，或标尺上对齐的刻度线数错，导致读数出现错误。错误结果：10mm+5×0.1mm=10.5mm；或10mm+5×0.05mm=10.25mm；正确结果：10mm+10×0.05mm=10.50mm。剖析：本题没有直接给出标尺的分度（即卡尺的精确度），这需要从图中获得信息，标尺上有20个格，说明是20分度的卡尺，其精确度为0.05mm。结合上面的运算公式可以看出，有些学生只看标尺的数字，没细心观察格数，当作10分度误将结果读为10.5；另一种错误是将标尺的刻度读做5，结果为10.25。
卡尺精确度d=1/n（n是标尺的等分刻度数），单位是mm；主尺读数a，以标尺的0刻线为准，读出主尺的整毫米数；标尺读数b=m×精确度，单位是毫米，m是与主尺上的某一条刻度线对齐的标尺刻度；测量结果l=a+b（a、b单位要统一），注意题目所要求的最终单位，运算过程数值末尾的0要保留。金属加工杂志社精心打造的金属加工知识服务平台微信小程序来啦！找资料、解难题、发布供需信息…...金属加工小程序全搞定！
