收藏！温度传感器选型指南：热电阻与热电偶到底怎么选？

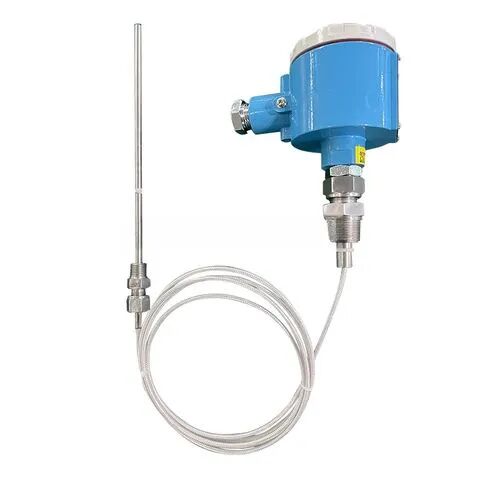

※图为安徽天康热电阻和热电偶

*注： 素材来源于网络公开素材，由仪表君编辑整理。

01 热电阻（RTD）传感器选型指南

温度范围： 热电阻推荐测量范围为-200℃至850℃。购买新传感器时，建议告知供应商实际工作范围，以便其选择最佳材料和制造工艺。

工作原理： 热电阻的工作原理是金属元件的电阻随温度升高而增加。最常见的电阻材料是铂（Pt），因为铂更稳定、线性度更好、温度范围更宽，已成为行业标准。镍（Ni）和铜（Cu）虽然在一些老装置中仍有使用，但新项目大多倾向于铂金。

结构类型： 高纯度铂主要用于两种设计——线绕式（铂丝缠绕在基板线轴上）和薄膜式（纯铂沉积在陶瓷基板上）。基板材料在高温下可以保持稳定，使热电阻可以在更高温度下使用。

选型建议： 在-40℃至850℃范围内优先使用薄膜传感器；在接近-200℃时使用线绕传感器。热电阻可以采用2线、3线和4线制结构，在允许的情况下尽可能使用4线制以获得更高精度。

👉 重要前提： 热电阻只有当元件与保护套绝缘/隔离时才能正常工作。典型绝缘材料为氧化镁或氧化铝。若因潮湿和污染导致绝缘层损坏，则必须更换热电阻，不可带病运行。

02 热电偶（T/C）传感器选型指南

工作原理： 热电偶技术基于塞贝克效应——两种不同金属熔合在一起，当两个结点温度不同时将产生电流。热电偶传感器有两个接点：测量端（热端）是两种金属连接处；参考端（冷端）连接到测量电路。

信号特点： 当热端和冷端存在温差时，产生与温度差成比例的mV信号，mV值随温度升高而增加。但要注意：mV和温度之间的关系是非线性的，且测量电路必须测量冷端温度并将其补偿到0℃（冷端补偿），大多数测量电路都会自动执行此操作。

结构类型： 热电偶接头可以接地（响应更快但会接触过程电压）或非接地（与护套绝缘）构建。建议使用隔离的测量电路来阻止接地回路形成，避免测量误差。

👉 注意事项： 热电偶的精度受电线污染影响较大。精度图表数值基于电线未被污染的假设。当污染发生时，误差通常会增加到需要更换传感器的程度。如果应用需要热电偶，请使用优质热电偶和延长线，成本差异不大但稳定性更好。

03 精度对比与校准

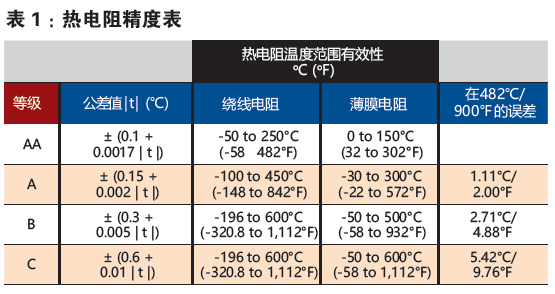

精度差异： 在可能的情况下，优先使用热电阻而非热电偶，以获得更好的精度、可重复性和稳定性。最好的热电阻按IEC 60751标准制造。若要求最高精度，建议使用A类热电阻传感器，并配合校准槽进行校准，可消除"竣工"偏移误差，组合不确定度通常优于±0.01°F。

04 温度传感器选型11条实用技巧

1. 测量温度在-40℃~850℃之间，首选热电阻。

2. 低至-200℃的温度，选用绕线热电阻。

3. 最佳做法是使用4线制和A类热电阻。

4. 确保传感器经过温度变化循环和"老化"处理，以确保长期稳定性。

5. 部署低于0℃和高于600℃的热电阻时，需了解工艺条件以优化结构（温度范围、循环、压力、流量、介质、振动、化学环境等）。

6. 需要最高精度时，使用传感器微调。

7. 使用长线路的3线制热电阻且无法转换为4线制时，将3线热电阻替换为PT1000Ω热电阻。

8. 监测温度高于850℃，使用热电偶。

9. 使用热电偶时，选用优质热电偶和延长线。

10. 使用长热电偶延长线时，确保具有噪声防护功能。

11. 用远程I/O替代受污染的热电偶延长线。

👉 仪表君说： 热电阻和热电偶没有绝对的"谁更好"，只有"在什么场景下更合适"。记住一个简单原则：-200℃~850℃以内优先热电阻（精度高、稳定性好）；超过850℃或需要快速响应时选热电偶。收藏这11条选型技巧，下次遇到选型问题直接对照着看，心里有底不纠结！
