XMC存储模块的宽温与抗振设计：天硕解读SSD极端环境存储方案

解密 SSD 家族里的“特种兵” XMC SSD

一些在工业自动化、航空航天或者高性能计算（HPC）领域的朋友可能会好奇：在我们那些

高振动、极端温度、空间极度受限

的精密设备里，用的那种既不像M.2，又不像U.2的，‘贴在主板上的插卡’到底是什么来头？”

这正是我们这次要补全的存储拼图里极具“硬核魅力”的一块：

XMC（Switched Mezzanine Card，交换式子卡）SSD

。本篇，我们就来深度拆解这个在普通消费市场极难见到，却在国之重器中挑大梁的存储形态。

一、 什么是 XMC？

要理解 XMC，我们首先得理解一个词：

Mezzanine（夹层）。

在计算机架构中，

夹层卡（Mezzanine Card）

是指不垂直插入主板插槽（像显卡那样），而是

平行于母板（Carrier Board）

安装的电路板。

1. 从 PMC 到 XMC

早年间，工业和军事级设备流行一种叫

PMC（PCI Mezzanine Card）

的标准。它走的是老旧的 PCI 总线，就像是一条虽然稳当但车速极慢的国道。

随着数据量的爆炸，科学家们发现“国道”不够用了。于是，基于

VITA 42

规范的

XMC

应运而生。它最大的变革是将底层的传输协议从并行的 PCI 变成了

高速串行协议

（主要是

PCIe

）。

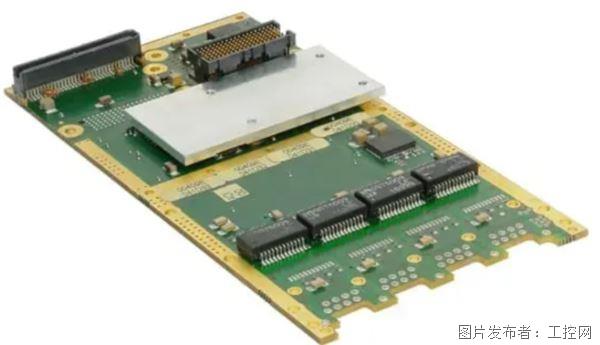

你可以把 XMC SSD 理解为一种“穿了防弹衣且自带锁扣”的超强版 SSD 模块。它通过高密度的连接器（Connector）直接扣在主板上，紧紧贴合。

二、 结构拆解：为什么 XMC 能在极端环境下稳定运行？

为什么在坦克、雷达、卫星或者深海探测器里，工程师选择使用XMC SSD，而不是直接插块 M.2 SSD 完事？主要有以下理由：

1. 物理稳固性

M.2 接口通常只靠一颗尾部螺丝固定，在遭遇剧烈颠簸时，金手指部分容易产生细微位移，导致系统崩溃。而 XMC 接口采用了

多针脚、高密度的连接器阵列

（如 Samtec 的连接器）。这种设计不仅触点更多，而且通过多个支撑柱与母板咬合，能够承受惊人的冲击力和随机振动。

2. 散热的“背贴”艺术

在密闭的加固机箱里，空气流动极差。XMC SSD 模块利用其平行安装的特性，可以通过

导热垫（Thermal Pad）

直接将热量传导至母板或金属外壳上。这种“肉贴肉”的散热效率，远比 M.2 这种悬在空中的“排骨”结构要高得多。

3. 灵活的 I/O 定义

这是 XMC 最迷人的地方。它的连接器分为

P15

和

P16

（有时还有更多）。其中 P15 通常用于走标准 PCIe 通道，而 P16 可以根据用户的需求，自定义引脚功能。这意味着它不仅能当 SSD 用，还能顺便处理视频信号或控制指令。

三、 XMC SSD性能机制

XMC 只是一个物理外壳，但它内部跑的协议非常超前。

● PCIe x8

： 常见的 M.2 SSD 通常只用到 PCIe x4 通道。但高端的 XMC 存储模块可以直接支持

PCIe Gen3/Gen4 x8

甚至更高。这就好比 M.2 是一条四车道公路，而 XMC 是一条八车道高速，专为处理雷达回波这种海量瞬时数据设计。

● NVMe 的无缝接入

： 现代 XMC SSD 完全支持 NVMe 协议。这意味着虽然它的外表看起来很“工业复古”，但它的性能和最新旗舰SSD一样，拥有极低的延迟和极高的并行读写能力。

四、 为什么你买不到 XMC 硬盘？

读到这里，你可能会问：“既然它这么稳、散热这么好、速度这么快，我能买一块装在我的游戏主机上吗？”答案是：

几乎不可能，也没必要。

1.成本溢价：

同样 2TB 的容量，一块符合工业级/军工级标准的 XMC SSD 模块可能要

5 万甚至 10 万元

。这多出来的钱，全花在了宽温组件、防腐蚀涂层、加固连接器以及极其严苛的可靠性测试上。

2.接口匹配：

你的家用主板上根本没有 XMC 插座。要用它，你得先买一块价值不菲的

VPX 载板

或特定的工业单板电脑（SBC）。

3.软件生态：

XMC 存储往往伴随着复杂的

嵌入式系统

（如 VxWorks、RTOS），普通 Windows 用户拿来也没必要。

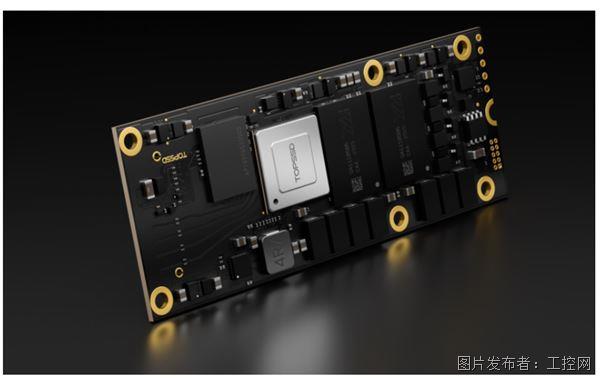

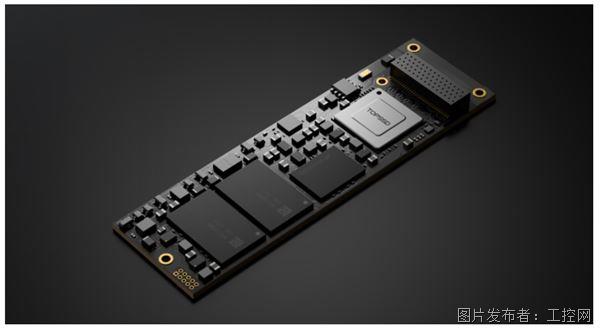

当然，如果你的确有购买XMC SSD的需求，那么天硕G55系列XMC固态硬盘正是理想之选。天硕G55U XMC 宽温工业级固态硬盘采用自研主控及全链路国产化替代方案，可在 -55℃~85℃ 宽温范围内稳定运行；遵循国家军用标准进行设计验证，更能胜任严苛环境下的长时任务。

系列产品长期服务军用嵌入式计算机、指挥控制系统、雷达、电子对抗、

轨道交通

与高端工业自动化等关键应用，是舰载、机载、装甲车辆等装备的核心存储部件。

五、 结语

存储技术的演进，本质上是人类对数据掌控的延伸。

我们不仅希望数据存得更多、跑得更快，更希望在万米高空、极地荒原或是深海压力下，那每一比特的信息都能被精准捕获。
