实测教程｜电流探头精准测量负载启动电流，一看就会

发布时间：2026-05-12来源：仪商网

在新能源、工控、电源研发日常测试中，负载启动瞬时电流一直是大家头疼的测试难点。启动电流峰值大、持续时间短，普通测量方式很难抓准波形和数值。

今天就用实操演示，教大家用电流探头 + 示波器，轻松搞定负载启动电流精准测量，全程实操、步骤清晰，工程师直接照着就能测。

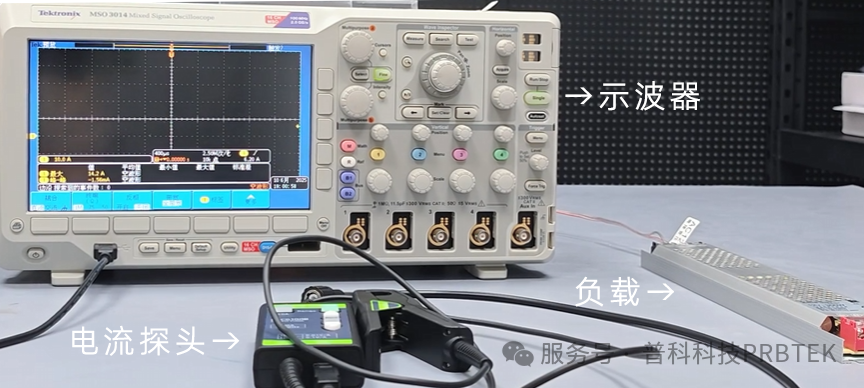

一、测试准备

1、数字示波器

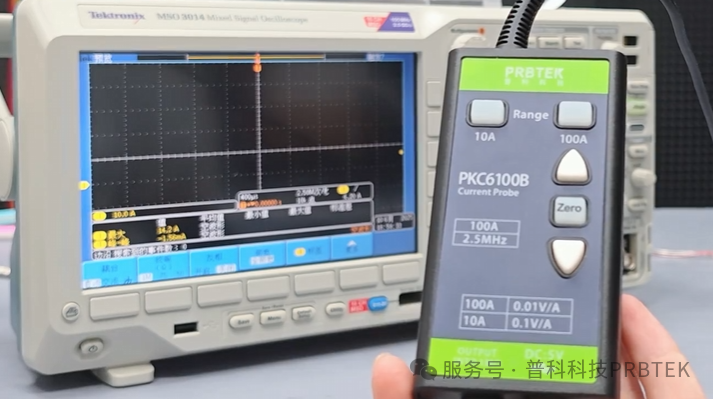

2、交直流电流探PKC6100B

3、待测负载设备

4、供电电源、测试连接线材

整套接线简单，无需复杂改造，无损夹持测量，不用破线焊接，安全又便捷。

二、实操接线步骤

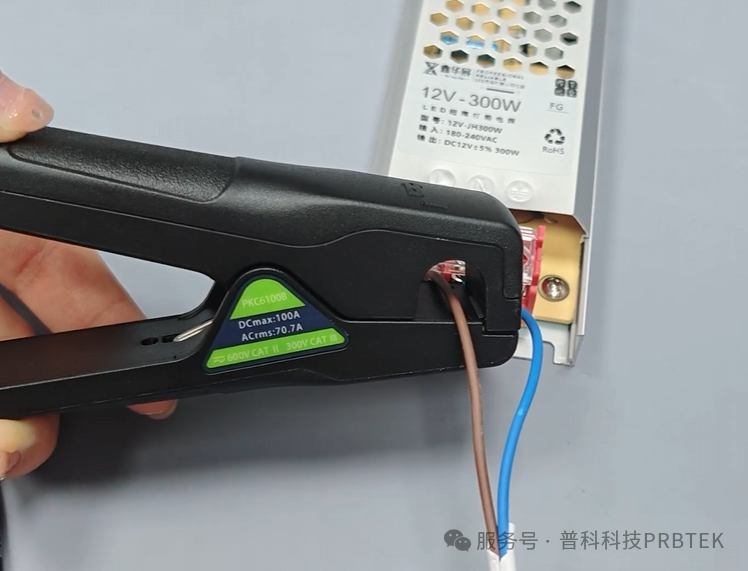

1、将电流探头开合夹住待测设备的供电主线，闭合探头卡扣固定；

2、把电流探头输出接口接入示波器通道；

3、给待测负载上电，做好示波器基础档位、时基、量程预设；

4、全程非接触式钳夹测量，高压、大电流场景也能安全操作，避免接线短路风险。

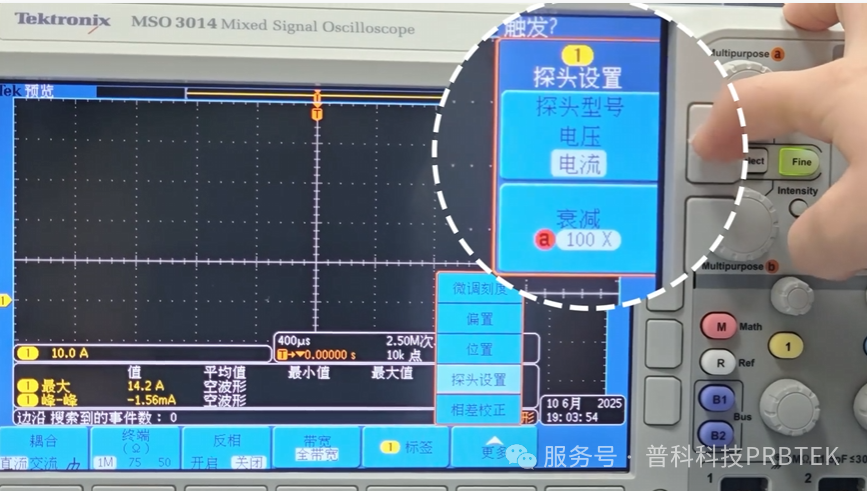

三、示波器参数设置要点

1、调节示波器垂直档位、时基档位，适配启动电流瞬态变化；

2、开启单次触发模式，捕捉上电瞬间波形；

3、微调触发电平，精准锁定负载上电启动那一刻；

4、设置好之后，只需给负载上电，瞬间启动电流波形就能完整抓取。

四、实测波形读取与分析

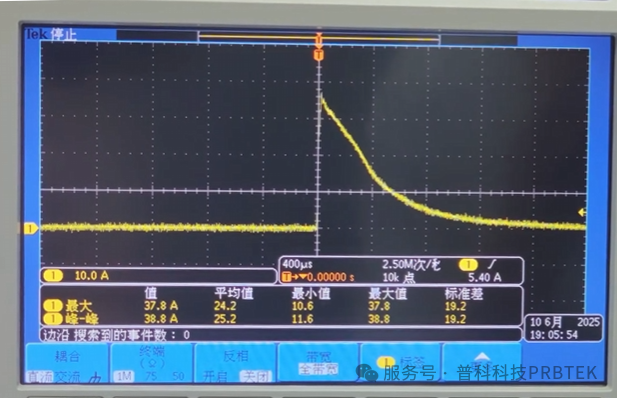

上电瞬间，示波器立马捕捉到启动电流峰值波形：可以清晰看到启动冲击电流大小、上升沿时间、稳态工作电流对比。

通过示波器测量功能，可直接读取：

启动电流峰值

启动持续时长

方便工程师做器件选型、过流保护参数调试、电路稳定性优化。

五、测试总结

用电流探头搭配示波器测负载启动电流，优势非常明显：

1、无损钳夹测量，不用破线

2、瞬态波形精准捕捉，不丢峰值

3、操作简单，新手也能快速上手

4、适配工控、电源、新能源、电机、家电等各类负载测试

做电源研发、电路调试、产线测试的工程师，这套测试方法完全可以直接复用。

你平时做启动电流测试有没有遇到波形抓不住、数值不准的问题？欢迎评论区留言交流，也可私信咨询电流探头选型与测试方案。

关于普科科技

西安普科电子科技有限公司（PRBTEK）专注示波器测试附件研发、生产、销售，自研产品涵盖高压差分探头、电流探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及各类测试附件，可适配各大品牌示波器，广泛应用于电源、逆变器、电机驱动、航空电子等领域。

样机免费试用、专业技术支持，芯片级维修服务，致力于成为电子配附件国产化知名品牌，为千万电子工程师彻底打通电子测试的“最后一厘米”!
