Light Beyond Limits. 威格勒机器视觉 LBF 系列 LED 条形光源系统

Light Beyond Limits.

威格勒

机器视觉

条形光源系统

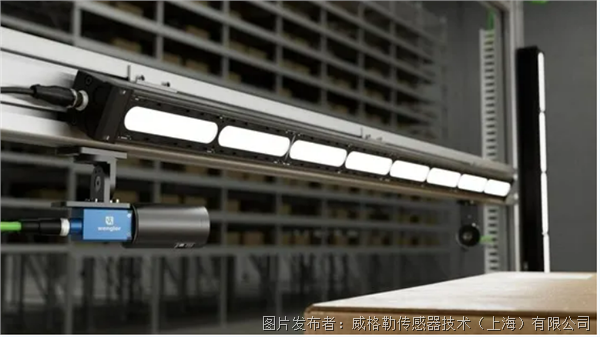

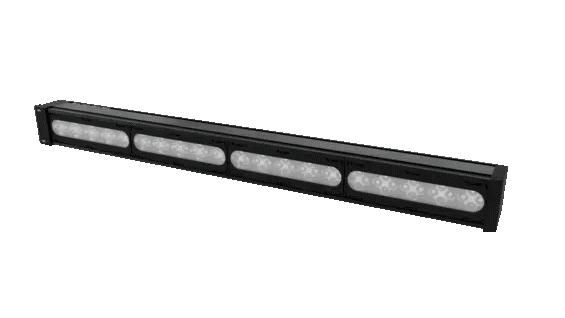

威格勒 LBF 系列 LED 高功率条形光源系统为工业图像处理的高性能照明建立了新标准。高性能 LED 和精确调校的光学元件可在较大的照明宽度内产生明亮而均匀的光斑。即使是最精细的表面结构、最细微的偏差和缺陷也能清楚观察到。高度均匀、无阴影的照明可确保最高的对比度和稳定的检测结果。这保证了即使在快速的周转时间和苛刻的环境条件下，检测结果仍能保持可重复性和过程可靠性——这是现代机器视觉照明的一个关键优势。

产品优势

以极低能耗实现最高性能

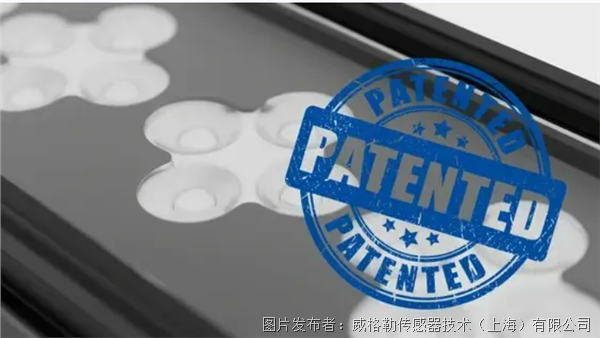

威格勒 LBF系列 LED 工业照明提供 250 万勒克斯以上的照度和低干 800 纳秒的上升时间，可产生极短且精确的光脉冲，适用于高速检测。尽管性能优异但能耗却很低(最低峰值电流 0.5 A，平均电流 0.35 A)，并且允许工作频率高达 1kHz。高密度 LED 灯组和专利特殊透镜确保最大亮度、高均匀性和100 至 3,000 mm的灵活工作距离。

产品优势

与角度变换器兼容

因为与角度变换器兼容，威格勒 LBF系列 LED 条形光源系统可灵活适应不同的工作距离。得益于拥有专利的安装解决方案，角度变换器可轻松地从外部安装而无需打开产品或降低IP65 防护等级。不同的光束角度可确保明亮、均匀和漫射的照明，且没有阴影。角度变换器有125 mm和 250 mm两种规格，并可选配偏振功能。

产品优势

通过曲线效应实现均质性

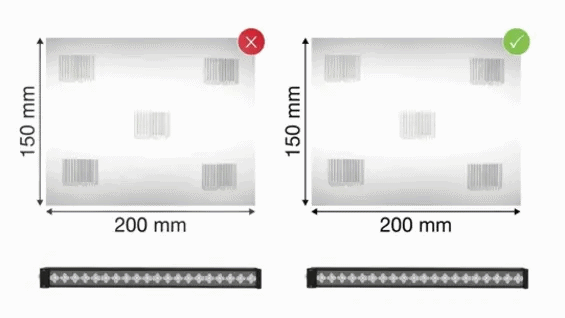

在曲线效应下，使用角度变换器专门调整视野中心，以均衡亮度分布。这样就能在高强度输出和均匀照明之间实现最佳平衡。结果就是在整个照明范围内实现了高度均匀性。

产品优势

灵活集成，易于安装

威格勒 LBF系列 LED 条形光源系统的三面均配备T型槽，可快速、灵活地集成于各类机器视觉应用中。丰富的安装配件，包括安装适配器，方便安装并确保轻松适配不同系统。包装内含一体式滑动T型槽螺母。

产品优势

适用各种测试范围的可扩展长度

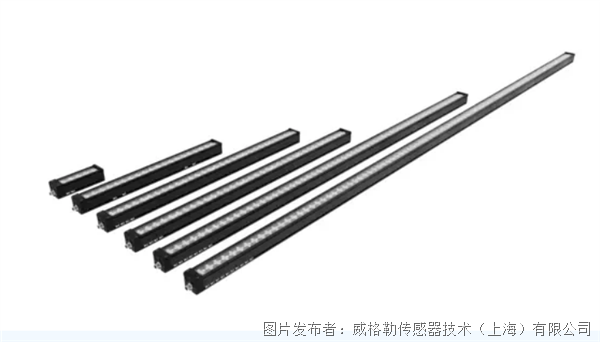

威格勒 LBF系列 LED 条形光源系统提供 20 种长度选择，从125mm到2,500 mm，为不同尺寸的检查区域提供可扩展的解决方案。

产品优势

带集成控制器的坚固外壳

集成控制器可确保对威格勒 LBF系列 LED 条形光源系统进行可靠控制和调节，并减少安装工作量。标准化 M12

连接器

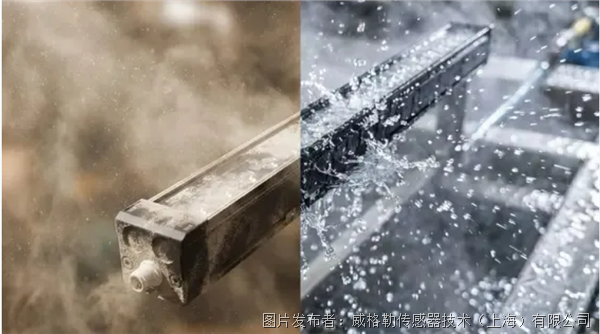

可实现快速集成:使用 M12 5针A型编码时最大可达 1,000 mm，使用 M12 4针T型编码时最大可达 2,500 mm。坚固的铝制外壳和 IP65 防护等级确保即使在严苛的工业环境中也可实现高度稳定和耐用的工业照明。

灯光颜色

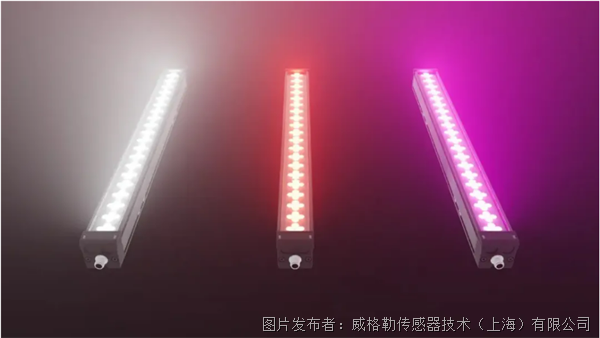

威格勒 LBF系列 LED 条形光源系统提供白光、红光和红外线光三种颜色可选。根据应用场景、相机类型和被检测物体的材料特性，不同的波长在图像处理方面具有特定的优势：

白光

白光 – 多功能照明解决方案

色温为 6,500 K 的白光适用于工业图像处理的各种应用。可见光谱涵盖所有可见波长，能够真实地显示颜色，从而可靠地检测和评估颜色差异。

红光

红光 – 适用于单色相机需要的高对比度

波长为 630 nm 的红光通常与单色相机配合使用。物体反射光的强度取决于它们的颜色：颜色相近的区域看起来明亮，而对比色则更强地吸收光线，看起来更暗。这样就可有针对性地创造高对比度，例如需要将彩色物体彼此区分开来时。

红外光

红外光 – 使材料特性可视化

波长为 850 纳米的红外光位于可见光谱之外，人眼不可见。与可见光不同，成像效果较少取决于物体颜色，而更多地取决于表面的材料特性。这使得红外光特别适合塑料部件应用或表面结构的检测。根据材料厚度，光线甚至可部分穿透透明或较薄的物体。

应用案例

可靠识别包装上的标签和代码

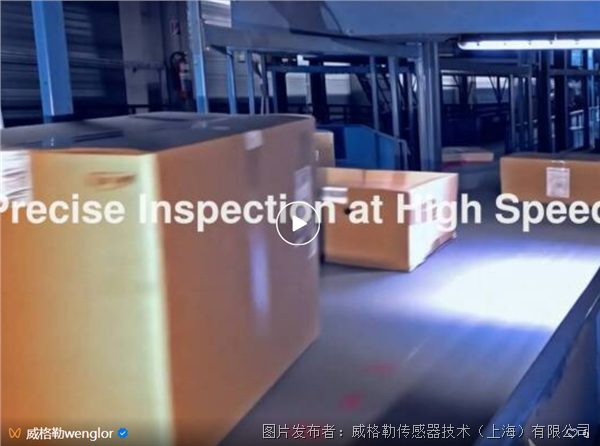

在物流中心，包裹通过输送系统高速运输，必须能够可靠地识别。为此，必须能够可靠地定位和读取标签和代码。不同的包装、大面积表面、反光的表面和不断变化的光线条件对图像采集提出了很高的要求。具有多个摄像头的视觉系统从不同的角度检测包裹。威格勒 LBF系列 LED 条形光源系统的极高亮度可提供极短的曝光时间，确保形成极高的对比度。因此，即使在高速下也能可靠地识别和读取标签。

应用案例

通过视觉系统实现精准的轮胎识别

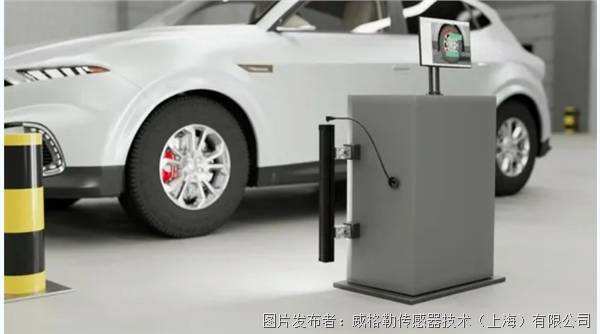

固定安装的视觉系统集成了高性能照明装置，可在车辆服务过程中自动识别轮胎。车辆缓慢驶过时，系统能够以无接触方式实时采集所有相关的轮胎数据。威格勒 LBF 系列 LED 条形光源系统极其明亮的均匀照明有助于稳定采集图像，确保能够可靠识别尺寸、类型、品牌、年龄和状态，不受环境光线和轮胎状况的影响。这样可以确保获得始终一致的高质量数据，能够直接在下游系统中进一步处理。

wenglor sensoric group来自德国，是一家创新型智能传感器和图像处理技术公司。1983 年，Dieter Baur 在德国巴登符腾堡州博登湖旁的泰特南创立了这家创新型家族企业。威格勒的传感器以近乎 200 种不同的工作原理工作，可以构建安全高效的工业环境。现已逐步发展成为传感器和机器视觉领域的全球参与者。
