数据库仪表百科 | 如何判断一体式电磁流量计的电极是否损坏？
前
情
结合现场实操，分直观目视、简易测试、工况现象、仪器检测四步判断，按从简单到复杂排序，适配一体式电磁流量计现场排查。

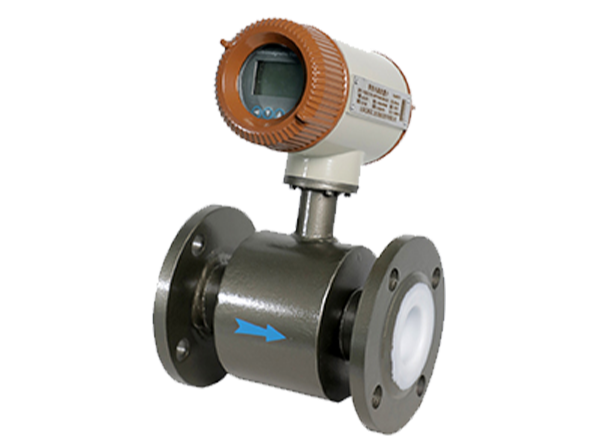

亿格其电磁流量计
一：外观目视检查
（停机泄压后操作，最基础）
前提：切断管路介质、泄压、断电，打开仪表接线腔 / 观察电极部位。
1. 表面状态
￮正常：电极表面光洁，无明显坑蚀、裂纹、脱落、斑点。
￮损坏判定：出现腐蚀坑、麻点、镀层脱落、开裂、变形，说明电极被介质腐蚀 / 物理损伤。
2. 附着与密封
￮电极根部密封圈老化、渗漏、发黑，易造成信号短路 / 进水，等同于电极功能失效；
￮大面积顽固结垢、结焦，虽不算本体损坏，但会隔绝介质，等效电极失效。
3. 松动晃动
用手轻触电极，若出现松动、晃动，说明安装密封结构损坏，信号接触不良。
二：根据运行现象初步判断
（不停机，初步筛查）
无需拆机，结合流量表现辅助判定：
1. 管道正常满管流动，流量长期显示 0，已排除电源、参数、接地问题→ 大概率电极断路 / 彻底损坏。
2. 流量数值无规律剧烈跳变、零点严重漂移，排气、整改接地后依旧无效→ 电极接触不良、局部腐蚀。
3. 测量值持续偏小，清洗电极后短暂恢复，很快再次变差→ 电极耐蚀性不足，缓慢腐蚀。
4. 同一管路对比其他仪表，误差持续偏大，排除直管段、气堵问题 → 电极信号拾取异常。
三：通断 / 绝缘测试
（用万用表，精准判断电路故障）
一体式仪表断电状态下检测，区分电极引线断路、短路、绝缘击穿，是现场最常用方法。
工具：数字万用表（电阻档、通断档）
1. 电极引线通断测试
打开仪表接线盒，找到两根电极信号线端子：
•测量两根电极引脚之间阻值：正常为高阻（兆欧级）；
•若显示阻值接近 0、蜂鸣器响（短路）：电极内部线路击穿、介质渗入短路，电极报废；
•若显示无穷大、完全开路：电极引线断裂、电极脱落，信号无法传输，判定损坏。
2. 电极与仪表壳体 / 管道绝缘测试
分别测量单根电极引脚 ↔ 仪表金属外壳 / 接地端：
•正常：绝缘电阻极高（无穷大）；
•若出现低电阻、导通：电极密封失效，介质 / 水汽渗入，造成漏电，功能失效。
补充：励磁线圈不要和电极混淆，线圈阻值一般为几十～几百欧，属于正常。
四：模拟信号测试
（进阶，判断信号输出能力）
适用于外观、通断都正常，但计量异常的情况：
1. 仪表断电，人为用导线短接两个电极端子；
2. 重新上电，观察仪表：
￮正常逻辑：电极被短接后，输入信号为 0，仪表应稳定显示零流量；
￮异常：短接后仍有流量、跳变→ 内部转换电路故障，而非电极问题；
3. 拆除短接线，恢复原状：若此时立刻出现跳变 / 无示数，结合前面绝缘测试，可确定电极本体损坏。
五：不同损坏类型总结 & 处理方案
故障类型 | 判定特征 | 处理方式 |
表面结垢 / 油污 | 外观脏污，电阻正常，清洗后恢复 | 停机清洗电极，定期维护 |
电极腐蚀 / 坑蚀 | 表面有麻点、缺损，绝缘正常，计量不准 | 更换对应材质电极 |
引线断路 | 两极间无穷大，无信号 | 更换电极总成 |
内部短路 / 漏电 | 两极导通、对地导通 | 直接更换电极 |
电极松动 / 密封漏水 | 根部渗水、晃动，绝缘下降 | 重新紧固，更换密封件，严重则换电极 |

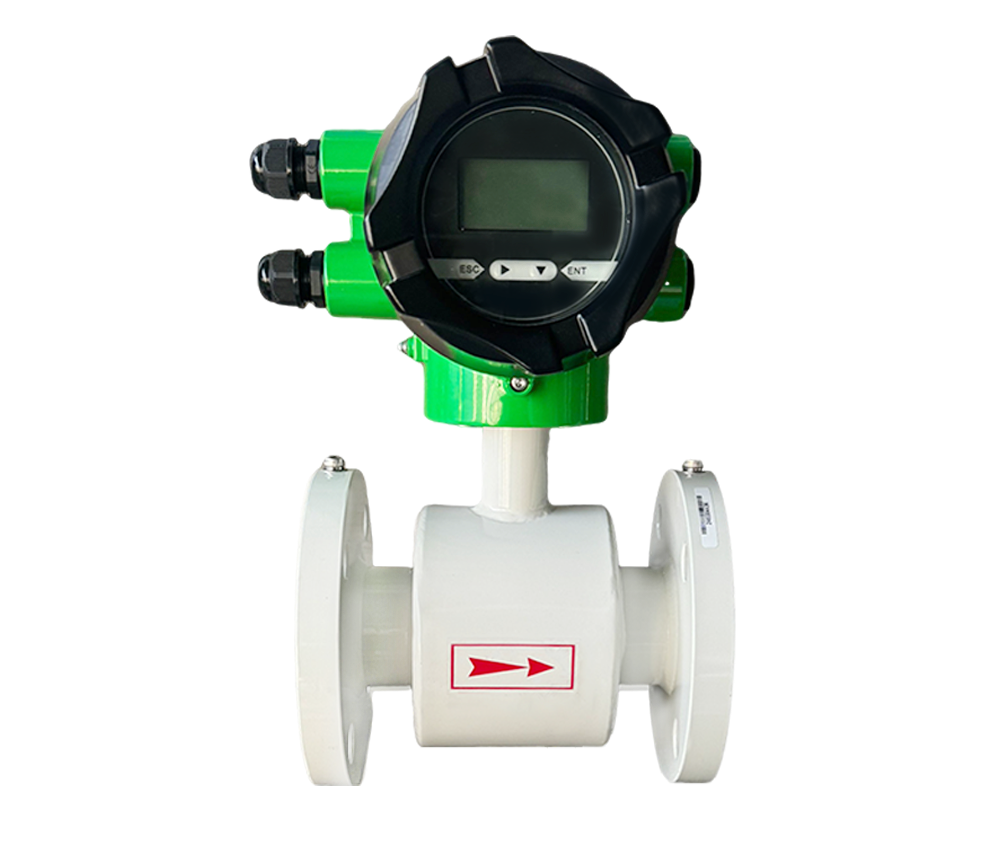

亿格其—电磁流量计
安全提醒 1. 接触电极、拆接线盒必须先断电、管路泄压，高压 / 腐蚀性介质谨防泄漏伤人； 2. 卫生型、防爆型仪表拆机后，务必复原密封、防爆结构，不能私自改动； 3. 若电极材质选型错误（普通 316L 用于强腐蚀介质），建议直接升级电极材质，避免反复损坏。 |
