塑料在极低温度下的性能表现及选材建议

1986 年 1 月 28 日，挑战者号航天飞机升空仅 73 秒便在空中解体失事，事故发生于 14km 高空，飞行速度达 1.92 马赫。事后事故调查证实，惨剧诱因来自右侧固体助推器接口泄漏：关键密封部件 O 型圈受发射前夜极端低温影响丧失弹性，密封界面失效，高温燃气外泄引燃燃料舱，最终箭体整体损毁。

调查报告补充，该款 O 型圈的材料低温缺陷在此前多次飞行任务中已显露隐患，只是未曾引发重大事故；而本次异常低温进一步放大材料固有短板，直接酿成灾难性事故。同时，NASA 项目审批流程也饱受诟病，现场工程师提出的低温风险预警未能得到重视。

尽管低温并非事故的单一诱因，但这起航天悲剧直观印证了耐寒选材的关键价值：极端工况下，零部件材料选型失误，极易诱发连锁式重大故障。事故过后，NASA 完成航天飞机结构迭代改良，完善内部评审与风险上报机制，从流程上提前规避低温选材疏漏问题。

从航天装备到冷链食品机械、低温科研设备、极地运输装置，越来越多设备需要在零下数十摄氏度的严苛环境中长期服役。普通塑料遇冷脆裂、收缩、失去韧性失效频发，如何选对耐寒工程塑料，规避低温故障风险?

0


1 高分子低温性能核心判定：

玻璃化转变温度 Tg 与聚集态结构

玻璃化转变温度（Tg）（除分子结构和化学组成外）对塑料在低温下的稳定使用具有决定性作用。依据高分子结构，塑料常被划分为热固性塑料与热塑性塑料两大类。热固性塑料（如酚醛 PF、环氧树脂 EP等），成型受热后发生不可逆交联固化，再加热无法熔融重塑；热塑性塑料加热可反复熔融塑化、冷却定型。热塑性塑料又可细分为无定形（分子呈无规链状排布）、半结晶（结晶区与无定形区共存）两种。

热塑性塑料在低于 Tg 临界温度时呈现差异化物相转变：

1. 无定型（聚苯乙烯 PS、聚碳酸酯 PC等）：

环境温度＜Tg 时，高分子链段运动被冻结，材料由高弹态向玻璃态转变，宏观表现为硬度、弹性模量上升，断裂韧性大幅衰减，受交变载荷或冲击载荷极易萌生裂纹；温度＞Tg 则恢复高弹橡胶态。

2. 半结晶（PE、PP、POM、PEEK、PA等）

规整结晶链段赋予材料低温尺寸稳定性，多数牌号在低于 Tg 区间仍保留一定韧性，仅在超临界低温条件下才逐步出现脆性劣化。

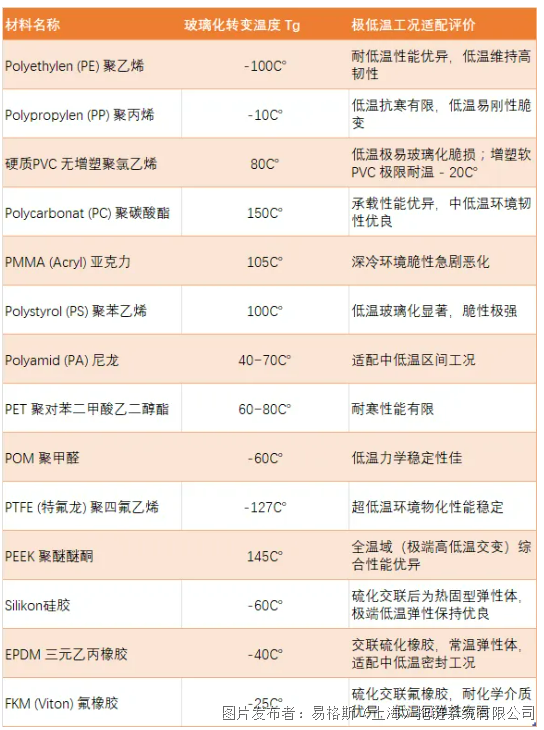

主流材料 Tg 参数与低温适配性对照表

主流塑料低温三大失效表现

1. 低温脆变：低温冻结高分子链段，材料弹性损耗、断裂伸长率下降，PP、PS、硬质 PVC 等在低温载荷下易发生脆性断裂；

2. 承载力下降：低温硬化后材料允许载荷下降，运动副摩擦副易出现卡滞、过载崩裂；

3.低温热收缩：高分子自由体积随温降缩减，零部件外形尺寸收缩，引发轴孔配合间隙异常、密封预紧量不足、直线导轨运动卡顿。

02 改性高性能工程塑料：

基于配方改性的宽温域耐寒运动塑料体系

以iglidur® 系列运动塑料为代表的高性能工程塑料，通过基体 + 增强纤维 + 固体润滑剂复配改性，优化高分子聚集态结构，突破常规材料耐温瓶颈，实现-100℃~+250℃超宽服役温域，是深冷工况无油滑动运动副的优选材料。同时，iglidur®系列材料还具备自润滑免维护属性。一般的，矿物基润滑油脂在 - 40℃环境黏度陡增、凝固失活，而iglidur®塑料内置固体润滑填料，全温域依托材料本体实现边界润滑，无需外接油脂加注系统。

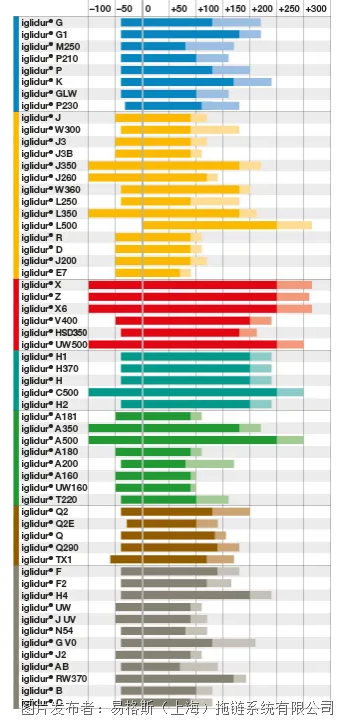

iglidur材料工作温度区间

应用示例

▲ 点击图片了解案例详情

iglidur® A180 直线滑动

轴承

，与传统的直线滚珠轴承尺寸结构相同，50℃极寒下保留充足冲击韧性，规避低温脆裂、尺寸收缩造成的运动副抱死故障。另外，iglidur® A180满足FDA食品接触安全规范，因此常应用于速冻加工产线、低温乳品灌装设备、超低温试验箱体传动机构。

03 如何快速根据应用温度选择合适的塑料？

易格斯

产品选型

工具已经设计了温度条件，结合后台海量实验数据，可帮助您快速找到合适的塑料材料。

示例：drylin直线导向选型系统
