仿真：磁场如何让金属3D打印延展性提升25%？

磁场辅助打印，难点不只是“加磁铁”

磁场辅助增材制造并不是简单地在设备旁边放一块磁铁。

对于 316L 这类顺磁合金，粉末虽然只会产生弱磁响应，但在铺粉过程中仍可能被磁场吸引，造成团聚或铺粉不均，进而影响成形质量。

因此，在这项工作中，我们将永磁体放置在基板下方，而不是打印区域侧面。这样既能让磁场作用于熔池和凝固过程，又能尽量避免粉末被横向吸走。

同时，磁场强度也需要平衡：太弱，难以有效调控组织；太强，又会加剧粉末团聚。通过装置设计和参数优化，我们实现了低孔隙率条件下的磁场辅助 LPBF 成形。

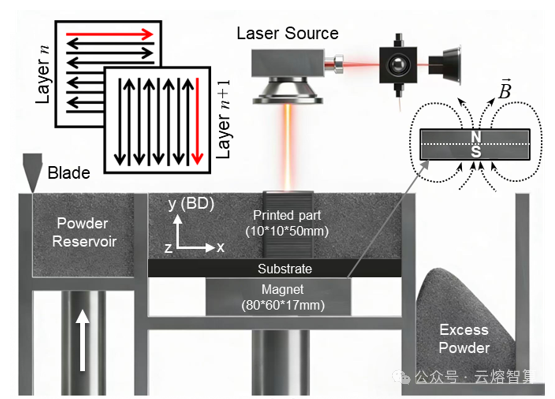

图1：磁场辅助 LPBF 实验装置：永磁体放置于基板下方，在保证铺粉质量的同时向打印区域施加辅助磁场。

过去很多研究常把磁场辅助增材制造的性能提升归因于孔隙率降低。

但在我们的研究中，有无磁场样品都已经具有较高致密度：

两者孔隙率差异很小，孔径分布也非常接近。

然而，在水平拉伸方向上，磁场辅助样品的延伸率提升约 25%，同时强度没有降低。这一点非常关键。

如果磁场只是简单降低孔隙率，那么不同加载方向下都应该出现类似增塑效果。但实验显示，显著增塑主要出现在水平拉伸方向，也就是拉伸方向法向于构建方向。

这说明，磁场的作用并不只是“少了一点孔”，而是改变了晶粒形貌相对于加载方向的空间排列。

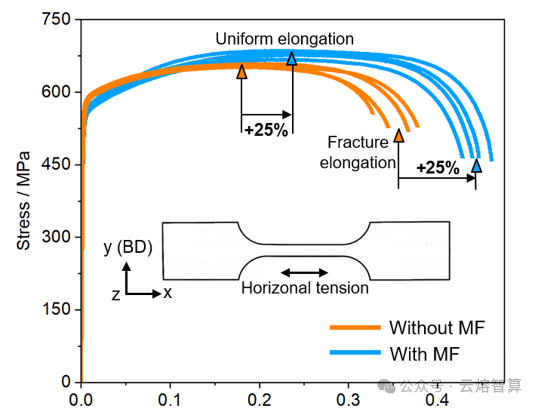

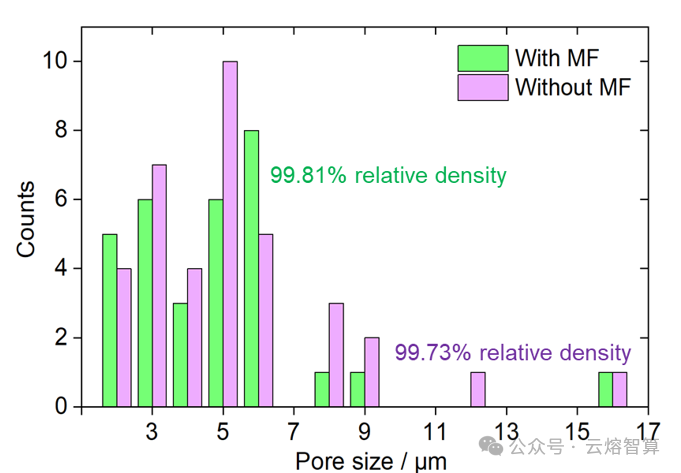

图2：有无磁场样品的孔隙率与拉伸性能对比：孔隙率差异很小，但延伸率显著提升，说明增塑机制并非主要来自孔隙减少

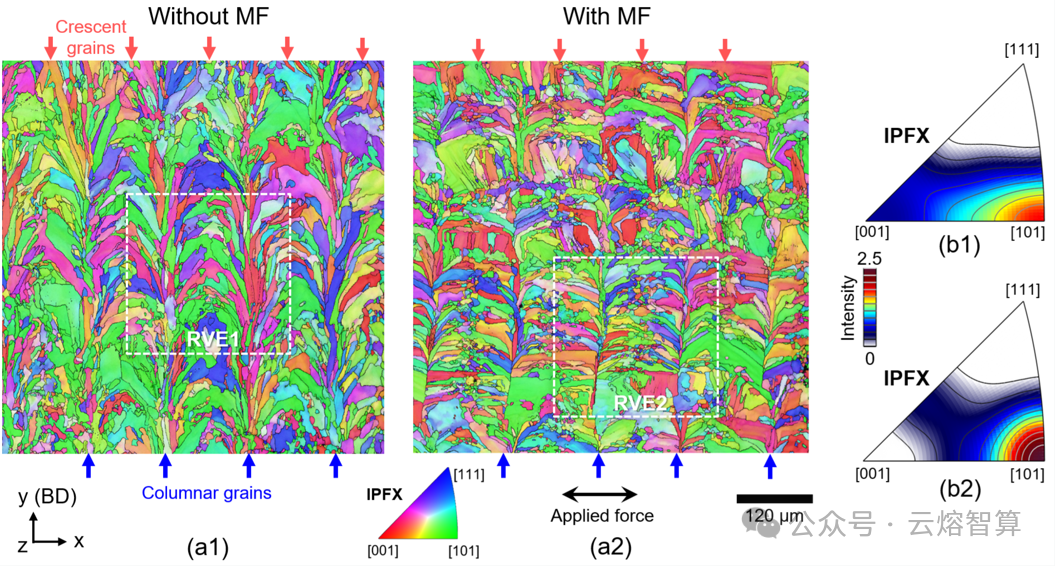

EBSD 表征显示，磁场并没有显著改变平均晶粒尺寸、主要织构方向、平均初始 GND 密度和孔隙率水平。

真正发生变化的是：

在 LPBF 成形的 316L 不锈钢中，常见一种典型的“柱状晶—月牙形晶粒”周期结构。

无磁场时，月牙形晶粒倾斜角较大；加入磁场后，月牙形晶粒倾斜角明显减小，同时柱状晶区域变窄。

这两个变化都很关键：

简单来说，磁场没有明显改变晶粒“大小”，而是改变了晶粒“怎么排列”。

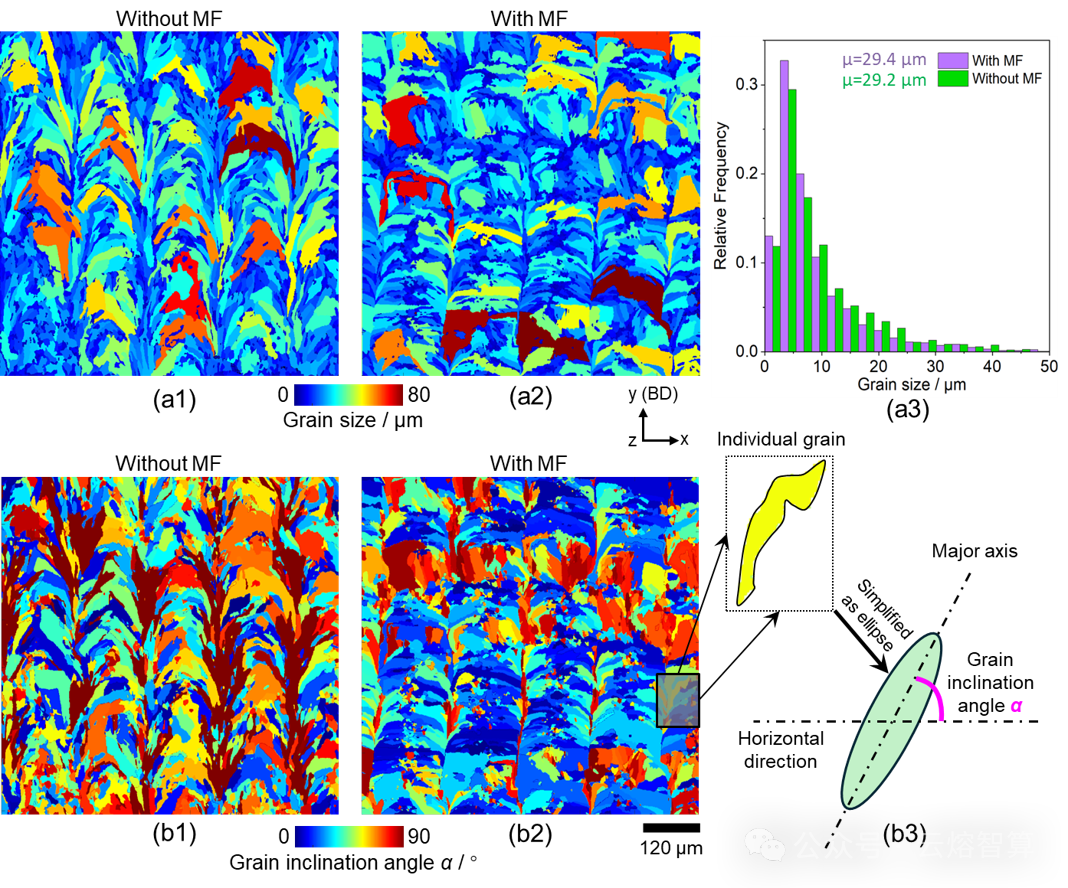

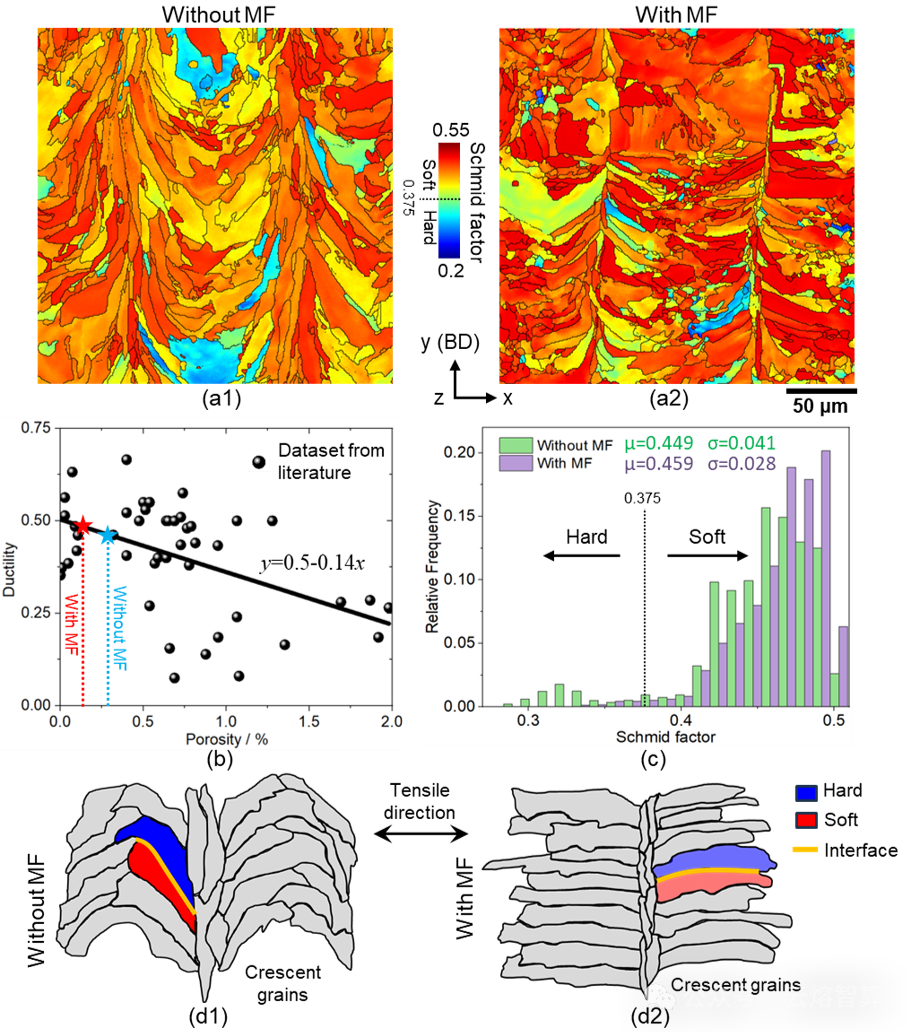

图3：磁场对晶粒形貌的影响：有无磁场样品具有相近织构和晶粒尺寸，但月牙形晶粒倾斜角显著不同。

那么，磁场为什么会改变月牙形晶粒倾斜角？

这个问题很难只靠实验回答。

EBSD 可以告诉我们最终晶粒长成了什么样，但它无法直接告诉我们打印瞬间熔池内部的流动如何变化。要理解磁场如何影响晶粒形貌，就必须借助熔池尺度的多物理场仿真。

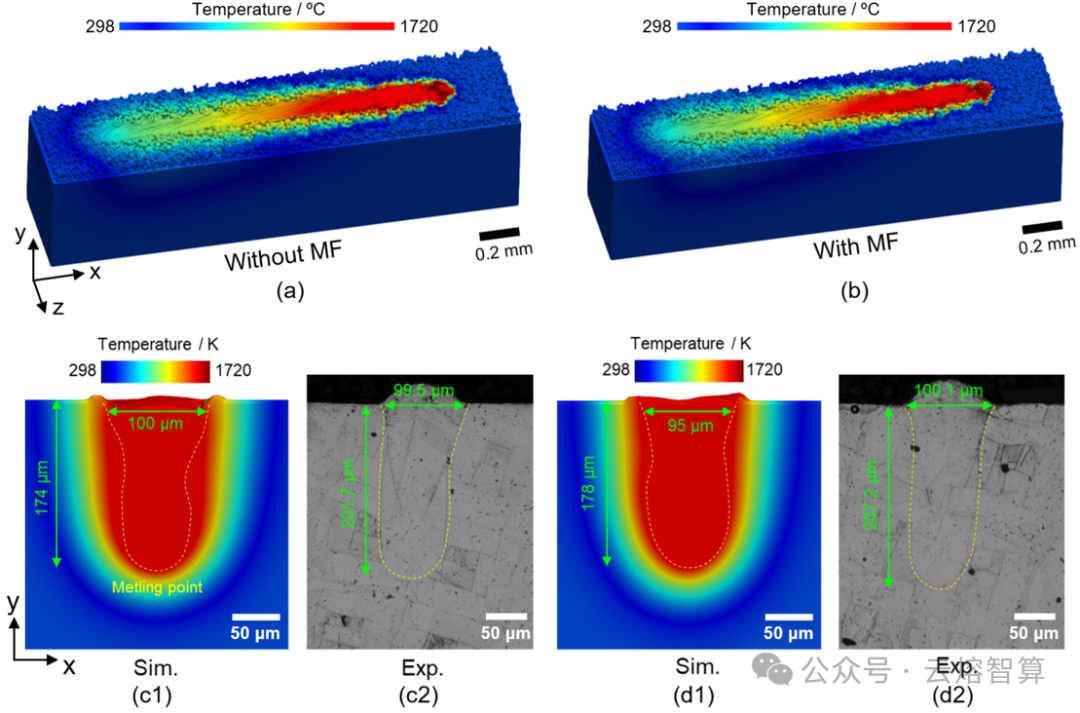

因此，我们进行了高保真熔池动力学模拟。模拟结果显示，有无磁场时，熔池整体温度场和温度梯度分布非常接近。这意味着，晶粒形貌变化不能简单归因于“热场变了”。

真正明显变化的是：

在磁场作用下，熔池内会产生洛伦兹力，进而改变糊状区附近的局部流动。而晶粒形貌来自凝固过程。当糊状区附近流动发生变化，枝晶生长方向就可能发生偏转，最终影响成形后的晶粒形貌。

因此，仿真帮助我们建立了这条关键路径：

最终，在 EBSD 图像中表现为月牙形晶粒倾斜角降低，以及柱状晶区域变窄。

需要说明的是，这条“熔池—枝晶—晶粒形貌”的路径，目前主要由高保真熔池模拟结果和已有枝晶生长理论共同支持。由于枝晶生长发生在极小尺度和极短时间内，未来仍需要进一步结合相场模拟、枝晶尺度模型或原位观测，对其中细节进行更直接验证。

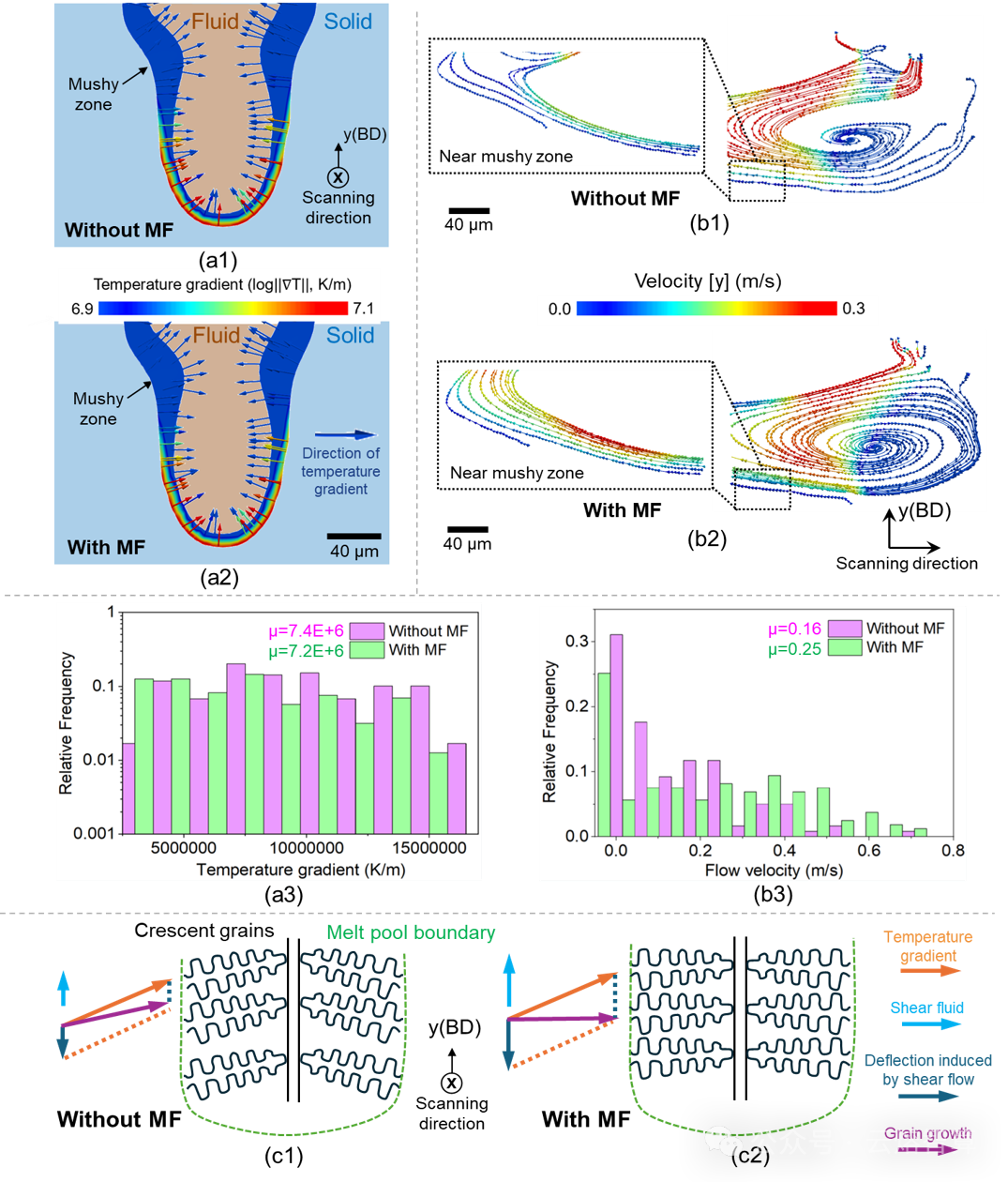

图4：熔池模拟揭示磁场调控晶粒形貌的机制：热场变化不明显，但磁场显著改变糊状区流动，从而影响枝晶偏转与晶粒倾斜角。

熔池模拟解释了晶粒形貌为什么会变。但晶粒形貌变化为什么能让材料更“能拉”，还需要另一个层次的仿真来回答。因此，我们进一步进行了晶体塑性有限元模拟。

在模拟中，真实 EBSD 晶粒形貌被映射进计算模型，用来分析不同晶粒排列下的塑性变形和损伤分布。这样，我们就可以从“最终拉伸曲线”进一步深入到材料内部，看局部损伤究竟集中在哪里。

在拉伸过程中，不同取向的晶粒变形难易程度不同。我们可以简单把它们理解为“软晶粒”和“硬晶粒”：

如果软硬晶粒之间的空间排列不利于协同变形，软晶粒就会更容易单独变形，局部应变梯度会变大，损伤也更容易集中。

模拟结果显示，无磁场样品中，损伤更容易集中在两个区域。

第一，是柱状晶区域。
柱状晶区域更容易形成明显损伤局域化。

第二，是月牙形晶粒中软硬晶粒过渡明显的区域。
当软硬晶粒界面相对于水平拉伸方向明显倾斜时，软晶粒更容易自由变形，局部应变梯度变大，损伤更容易集中。

磁场作用后，晶粒形貌发生了两个关键变化：

这说明，磁场带来的增塑不是简单来自“孔隙减少”，而是来自晶粒形貌调控后的损伤重新分布。换句话说：

熔池仿真解释了“组织为什么变”，

晶体塑性仿真解释了“性能为什么提升”。

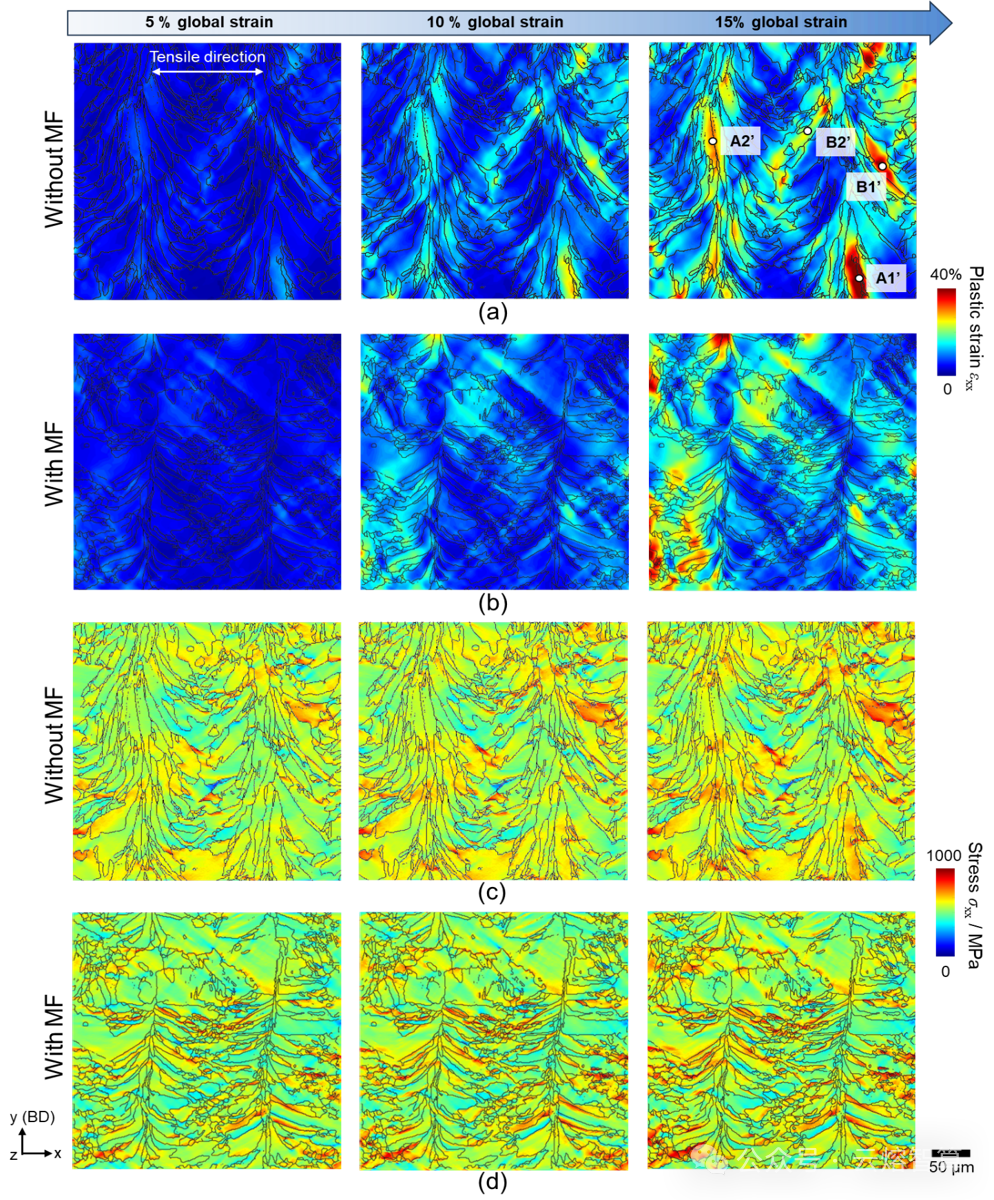

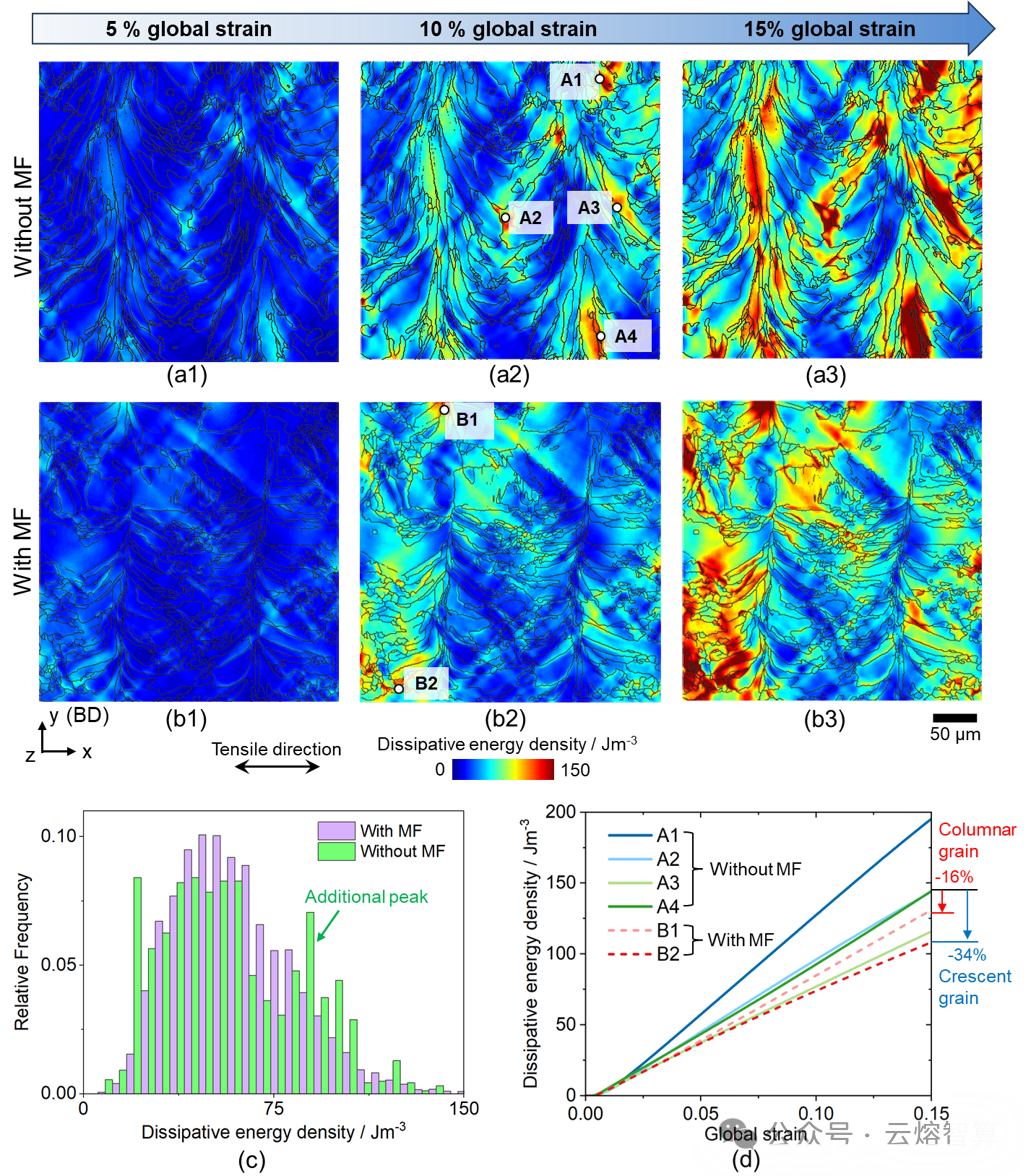

图5：晶体塑性模拟揭示磁场增塑机制：月牙形晶粒倾斜角减小和柱状晶区域变窄，共同降低损伤局域化。

为了进一步验证晶体塑性模拟揭示的损伤离域化机制，我们进行了原位 EBSD 拉伸实验。

这里需要区分两个概念：

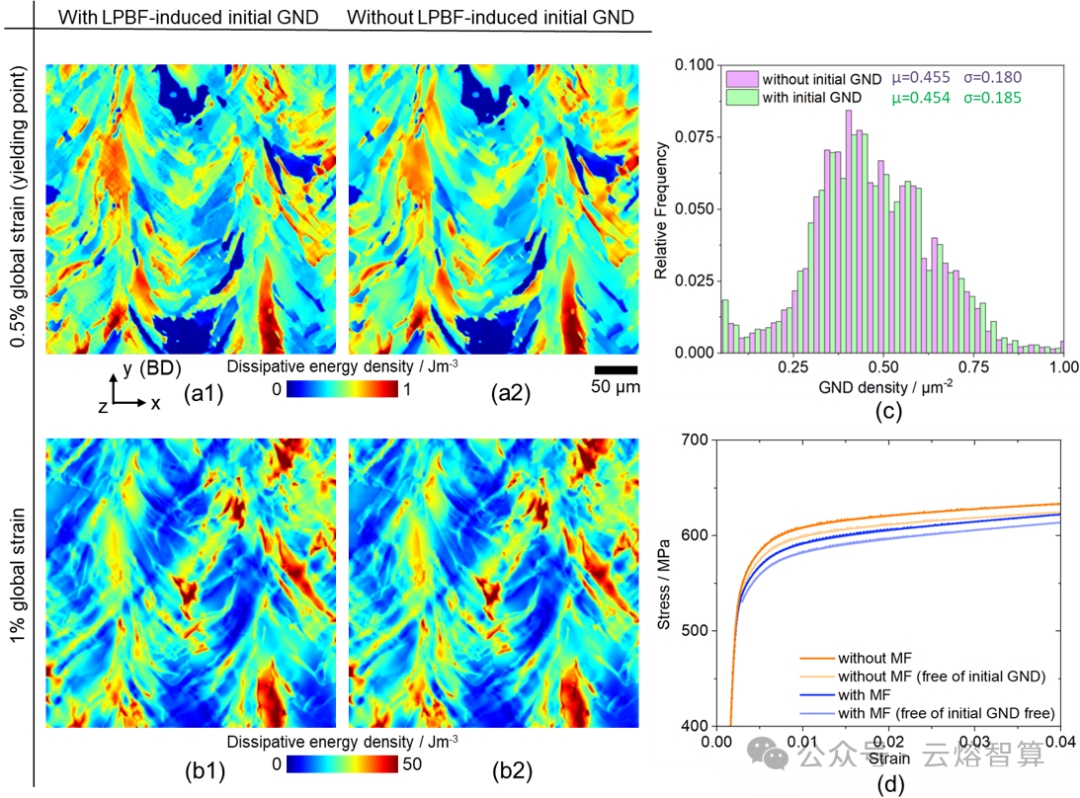

磁场对平均初始 GND 密度影响很小，因此初始 GND 并不是磁场增塑的主导原因。

真正关键的是拉伸过程中软硬晶粒界面附近的 GND 演化。

GND 可以反映局部应变梯度。如果某一区域在变形中出现明显 GND 局域化，通常意味着这里发生了更强的变形不协调，也更容易成为损伤集中的位置。

原位 EBSD 结果显示，无磁场样品中，当软硬晶粒界面相对于水平拉伸方向明显倾斜时，界面附近更容易出现 GND 局域化；而磁场辅助样品中，月牙形晶粒倾斜角降低，软硬晶粒之间的相互约束增强，GND 局域化明显减弱。

这证明，磁场调控晶粒形貌后，改变的不是初始位错密度本身，而是拉伸过程中局部应变梯度和损伤局域化的演化路径。

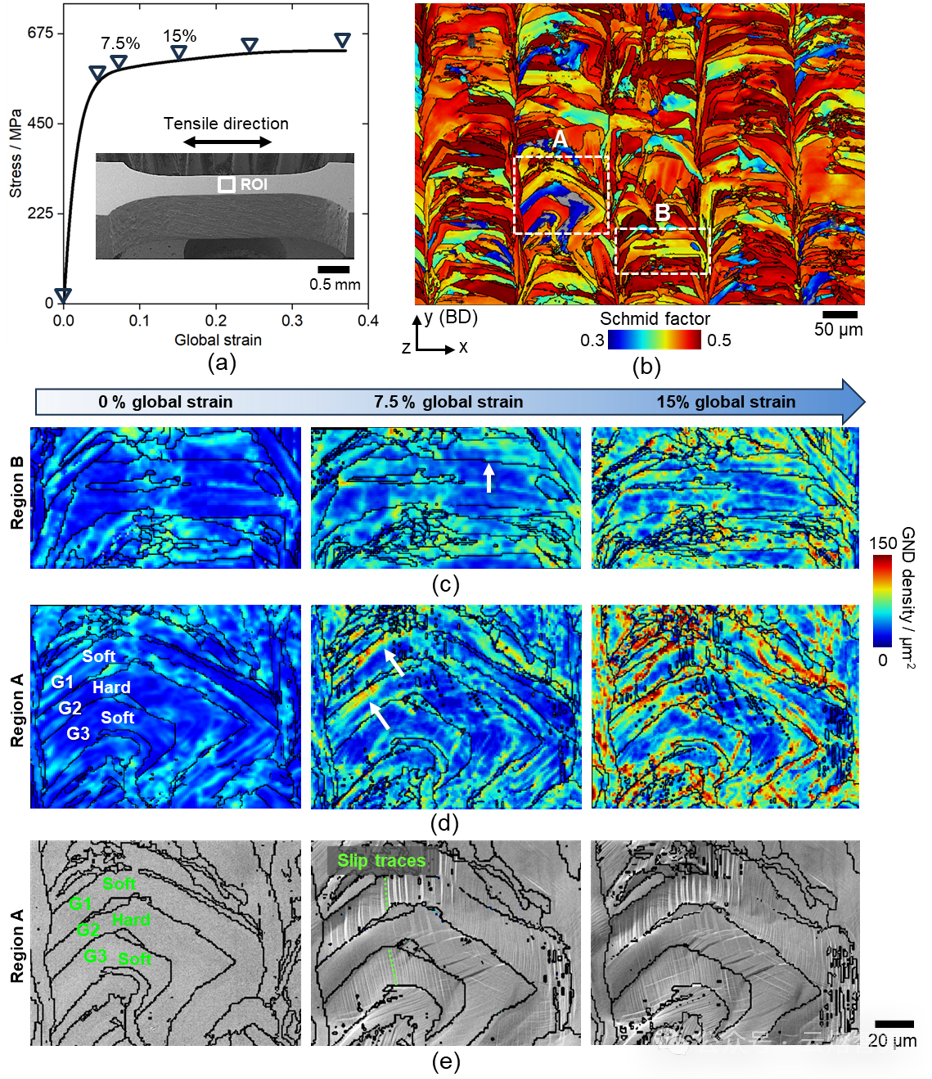

图6：原位 EBSD 拉伸验证：变形过程中软硬晶粒界面附近的 GND 演化，揭示局部应变梯度与损伤局域化机制。

孔隙会造成应力集中，也会成为裂纹萌生位置。减少孔隙，确实有助于提升延展性。但在这项工作中，我们发现：孔隙率并不是主要原因。定量估算显示，磁场带来的孔隙率降低，只能解释不到 15% 的延展性提升。

换句话说，如果只用“孔少了”来解释这次 25% 的延展性提升，是远远不够的。真正起主导作用的，是磁场改变了晶粒形貌。

磁场作用后，月牙形晶粒倾斜角减小，柱状晶区域变窄，软晶粒和硬晶粒之间的空间排列随之改变。这样一来，拉伸过程中局部变形不再集中在少数薄弱区域，而是被更均匀地分散开来。

这正是这项工作的关键意义：

顺磁合金在工程中非常常见，包括：

这些材料广泛用于航空航天、生物医疗、能源装备、功能器件等领域。过去，磁场辅助制造更多被用于强磁响应材料，或者主要围绕孔隙率降低展开。

而我们这项工作说明：

更重要的是，LPBF 中常见的“柱状晶—月牙形晶粒”结构，不只存在于 316L 不锈钢中，在多种增材制造金属材料中都很常见。因此，这一机制有望推广到更多顺磁合金和更多增材制造工艺。

这项工作真正想说明的是：

对云熔智算来说，这项工作的意义不仅是发现“磁场可以提升延展性”，而是展示了一条仿真驱动的研究路径：

这也是我们持续关注的方向：

把工艺、熔池、组织和性能真正连接起来，让复杂制造过程从“经验调参”走向“可预测设计”
