XGBoost机器学习用于DLP陶瓷3D打印，航空涡轮型芯精度突破±0.01mm，君璟科技×北航×清华

南极熊导读：这是一个重要的研究成果，3D打印硅基陶瓷型芯三维尺寸误差稳定控制在 ±0.01mm。

航空发动机涡轮叶片是飞行器动力核心，内部复杂冷却型腔依靠陶瓷型芯一体成型，型芯三维尺寸精度直接决定铸件良品率。传统热压注、凝胶注模工艺依赖定制模具，复杂薄壁、多孔冷却结构难以加工；常规 DLP 陶瓷 3D 打印受紫外光散射、浆料流变、多层堆叠形变影响，生坯尺寸误差普遍大于0.03mm，无法满足高端航发微米级制造标准。

针对行业卡脖子痛点，北京航空航天大学、清华大学联合君璟科技组建产学研攻关团队，以自研J²-D100T-CERAMICS 下沉式工业陶瓷DLP打印机为唯一实验载体，创新构建XGBoost机器学习误差预测与反向补偿体系。该成果已正式刊发于国际航空航天领域权威期刊《Aerospace Science and Technology》，团队完成 300 组全覆盖梯度工艺试验，最终将硅基陶瓷型芯三维尺寸误差稳定控制在 ±0.01mm，大幅缩短新品迭代周期、削减试制耗材成本，为航空复杂型芯小批量试制、规模化量产提供完整数据驱动解决方案。

一、行业痛点与实验硬件：君璟D100T陶瓷打印机

硅基陶瓷烧结温度超1250℃，对生坯原始尺寸一致性要求严苛。光固化分层成型天生存在光散射缺陷，且UV光强、粉体粒径、浆料固含量、打印高度四大参数高度非线性耦合，传统DOE试验、物理经验模型只能依靠大量试错，研发成本极高。

本次全部浆料调配、试样打印、数据采集均在君璟科技D100T设备上完成，设备专为高固含量陶瓷工况定制，核心硬件参数：

1. 成型幅面 96mm×54mm，水平光学分辨率50μm；

2. 下沉底曝光结构，搭配可调速精密刮刀，适配50~70wt% 高固含量硅浆料稳定铺料；

3. 配套原厂紫外辐照度标定模块，精准输出 12.187~52.031mW/cm² 五档光源；

4. 兼容500nm~10μm全规格二氧化硅粉体，全工艺参数可记录、实验可复现。

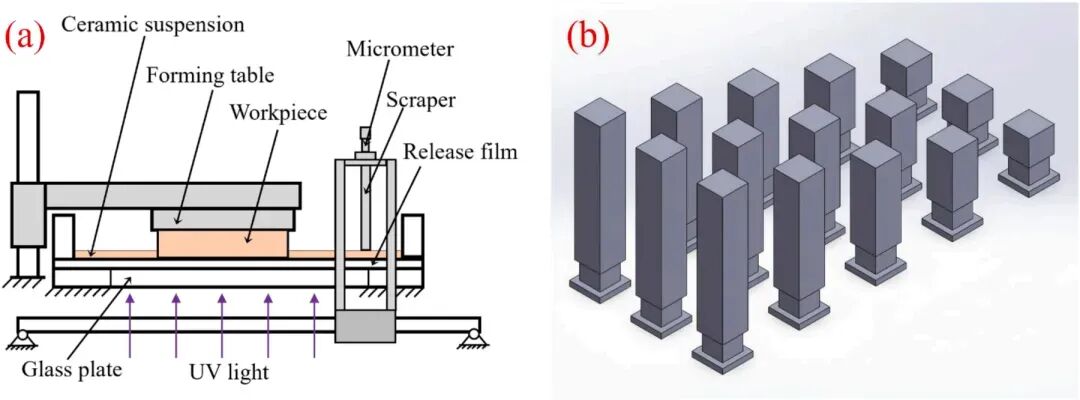

图 1：(a) J²-D100T-CERAMICS 整机成型原理；(b) 标准尺寸测试试样结构图

二、DLP 打印尺寸误差底层形成机理

陶瓷悬浮液内二氧化硅颗粒会折射、散射紫外光，衍生两类不可逆成型偏差：

1. XY 横向溢宽：光线向模型外侧扩散，光强、固含量越高，溢宽误差越大；

2. Z 向欠固化误差：光线穿透浆料能量衰减，工件越高，重力沉降、层间累积形变越严重。

经典比尔 - 朗伯模型仅能单一描述固化规律，无法同时耦合四项工艺变量，难以精准量化误差，因此团队引入机器学习算法绕过复杂多物理场计算。

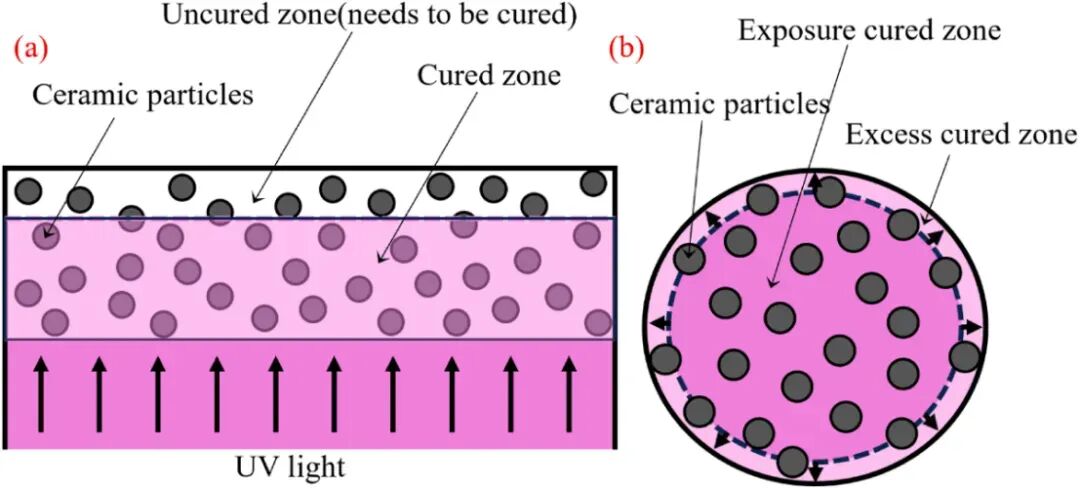

图 2：(a)(b) 光散射造成 XY 溢宽、Z 向欠固化机理示意图

三、四类机器学习模型搭建与性能对比

研究搭建多项式回归、随机森林、AdaBoost、XGBoost 四大回归模型，输入：UV 光强、粉体粒径、固含量、工件高度；输出：XY 宽度误差、Z 高度误差。

1. 多项式回归：简单线性拟合，非线性场景拟合效果差；

2. 随机森林：稳定性尚可，但细微尺寸偏差捕捉不足；

3. AdaBoost：易放大浆料沉降、光散射随机噪声，高工件高度预测失真；

4. XGBoost：内置正则化抑制实验噪声，二阶泰勒展开精准拟合多参数非线性关系，小样本下预测能力断层领先。

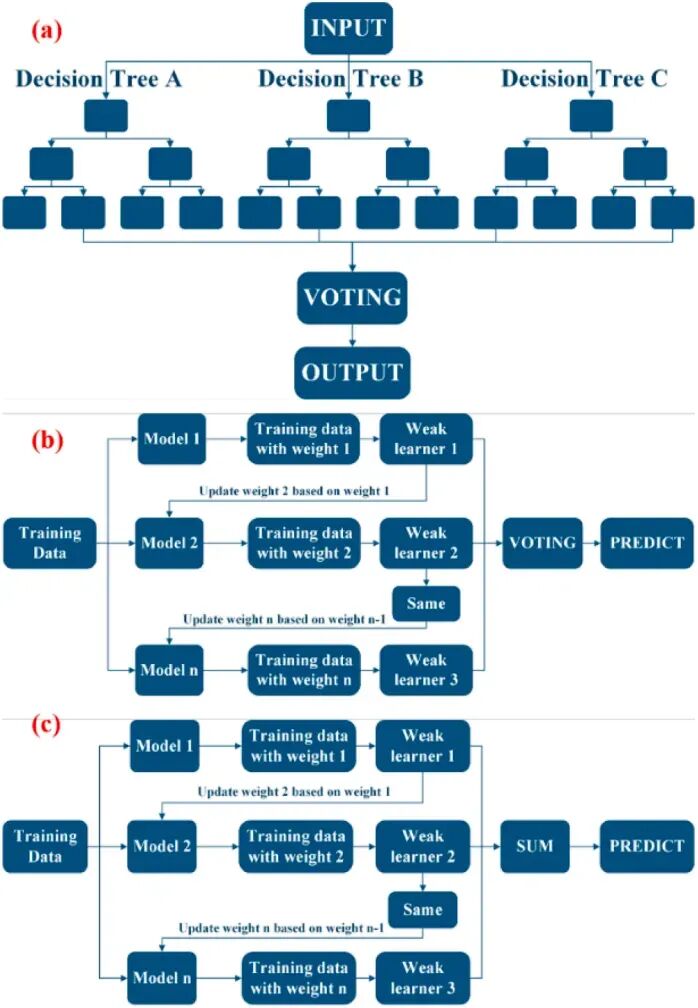

图3：(a) 随机森林 (b) AdaBoost (c) XGBoost 模型结构原理图

300 组标准化数据集（依托君璟科技D100T设备采集）

变量梯度全覆盖航空主流工艺区间：

光源档位：20/40/60/80/100

粉体粒径：500nm、2μm、5μm、10μm

浆料固含量：50wt%、60wt%、70wt%

打印高度：5/10/15/20/25mm

每组参数打印 3 件平行试样，采用千分尺 + 高精度显微镜双重标定，XY 重复误差＜0.015mm，Z 重复误差＜0.01mm，稳定数据全部依托君打印设备恒定曝光、均匀铺料系统实现。

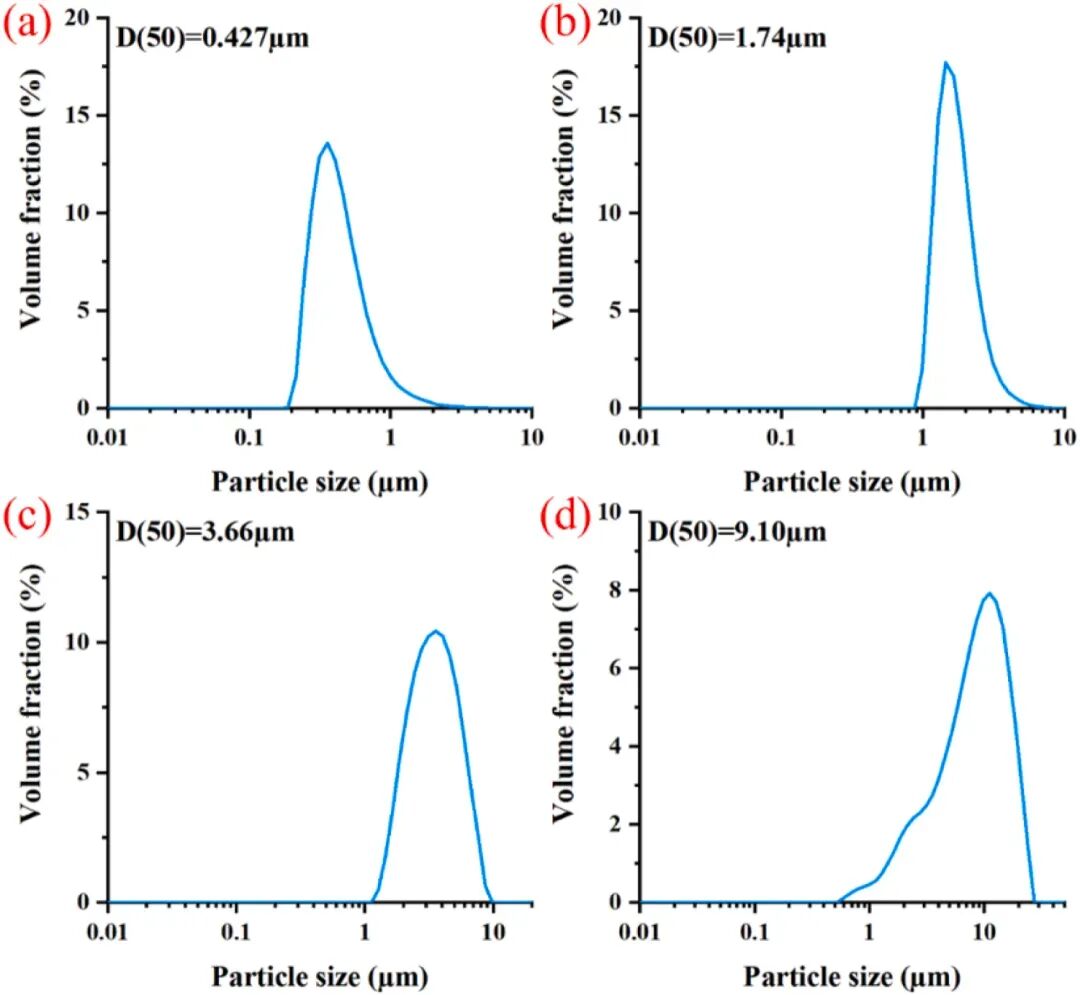

图 4：(a)(b)(c)(d) 四种硅粉实测粒径分布曲线

四、核心实验结果:XGBoost实现±0.01mm高精度管控

4.1 模型预测性能数据

XY 宽度误差：R²=0.9931，MAE=0.0137

Z 高度误差：R²=0.9528，MAE=0.0148

特征权重规律和物理机理完全匹配：

1. XY 误差影响排序：UV 光强＞固含量＞粉体粒径＞工件高度

2. Z 误差影响排序：工件高度＞UV 光强＞粉体粒径＞固含量

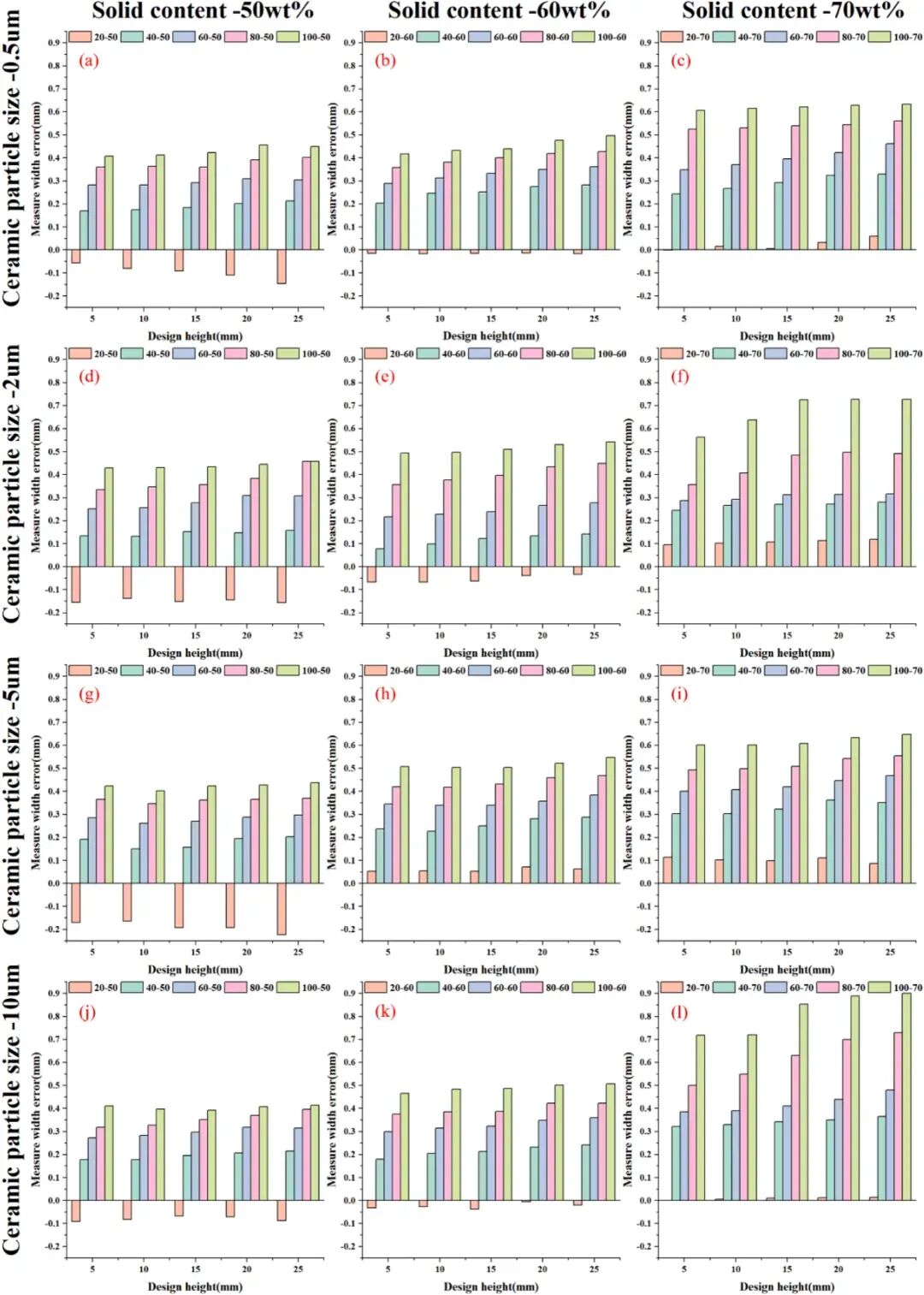

图 5：不同工艺参数下 XY 尺寸误差云图

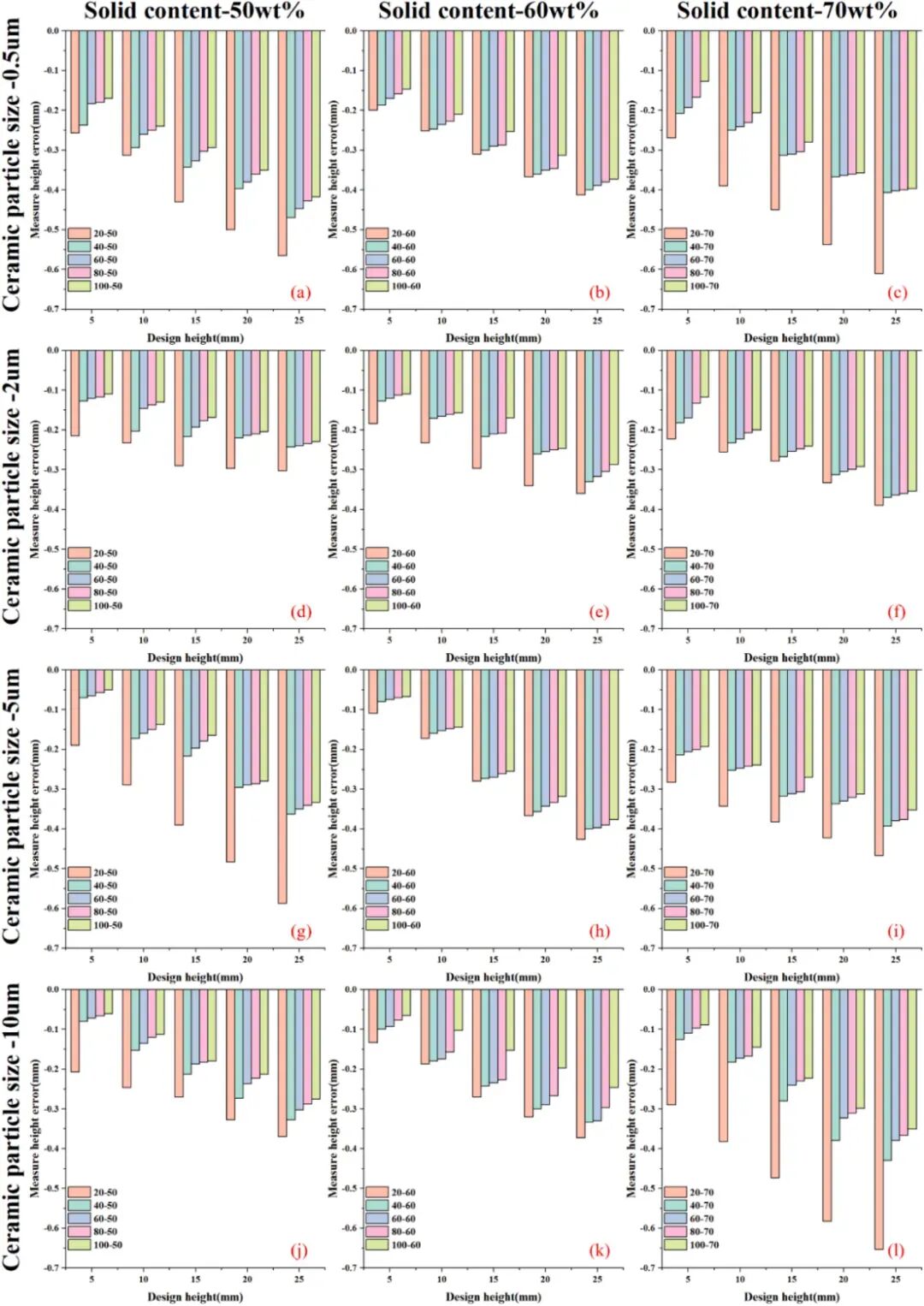

图 6：不同工艺参数下 Z 尺寸误差云图

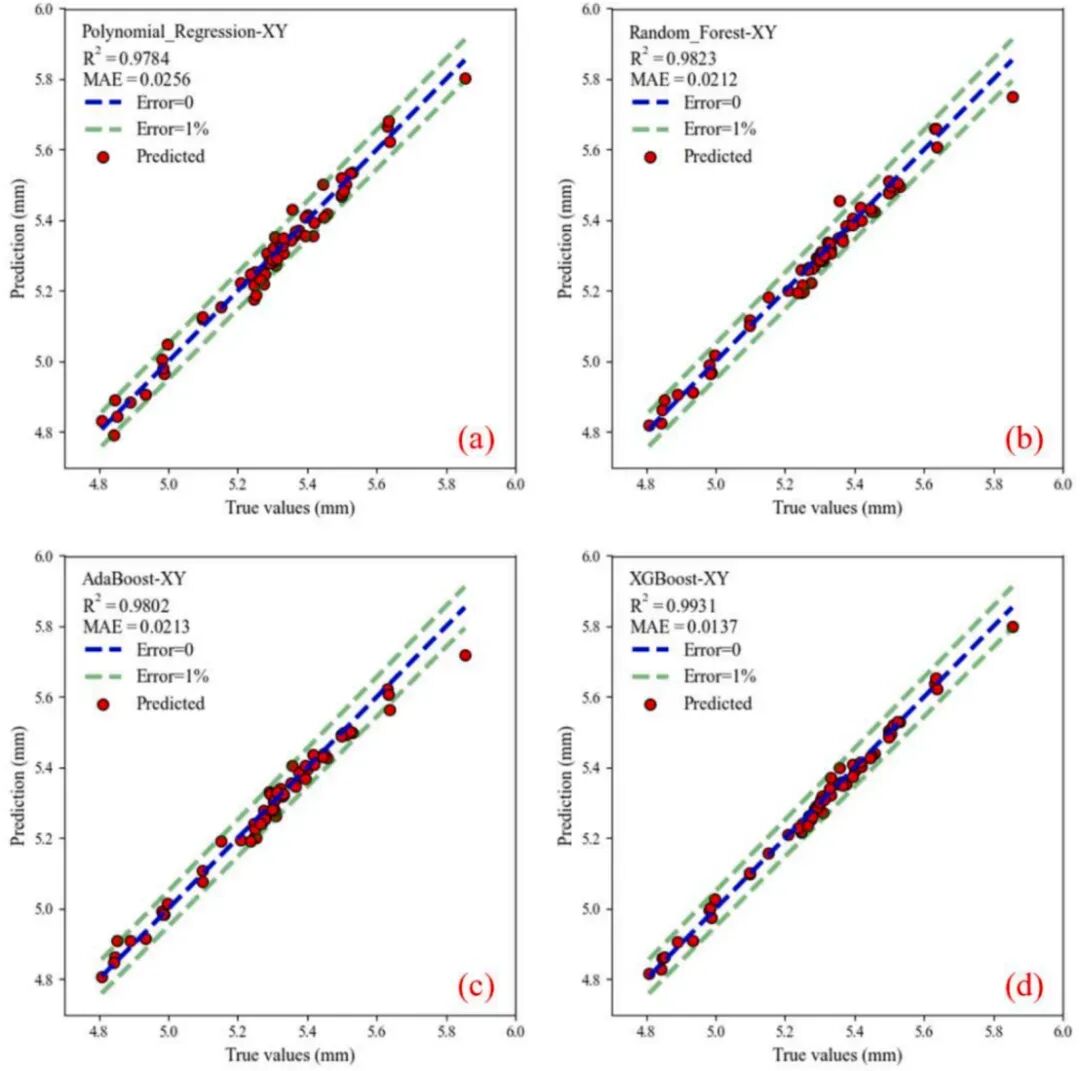

图 7：四类模型 XY 误差真实值 - 预测拟合图

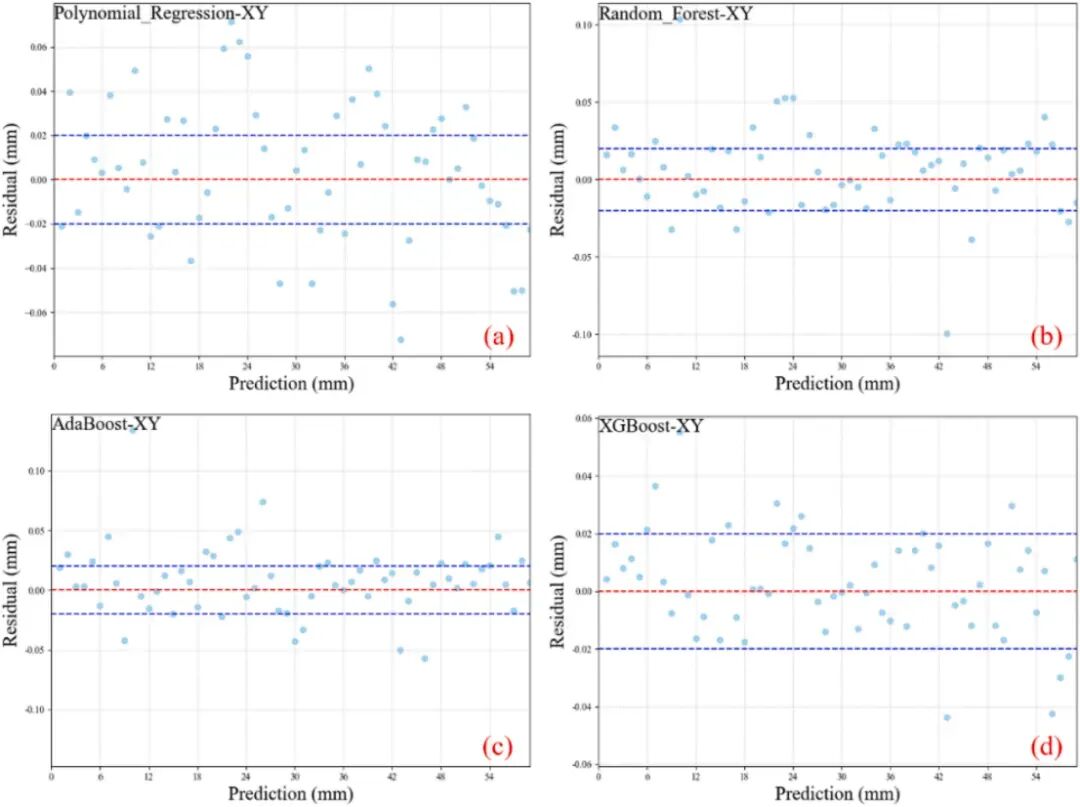

图 8：四类模型 XY 误差残差分布图

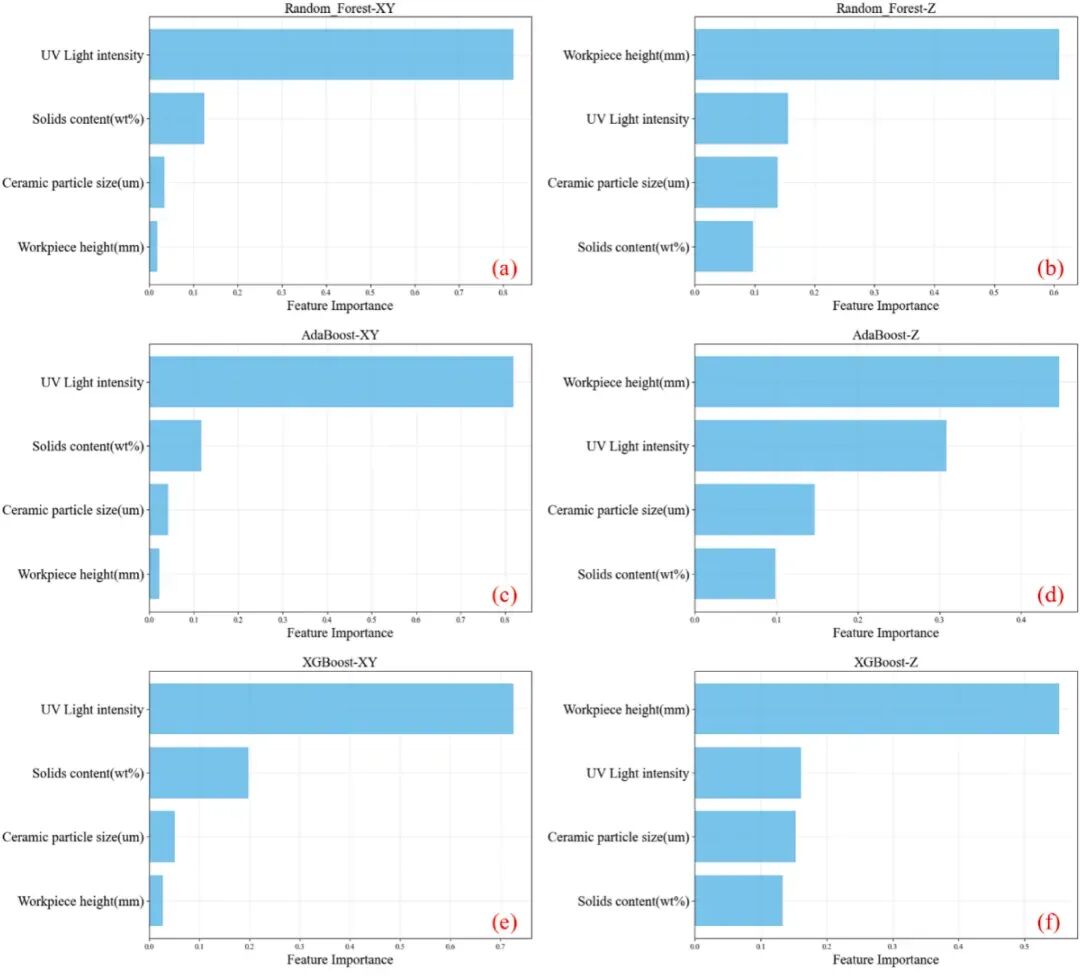

图 9：各模型 XY/Z 向误差特征重要性柱状图

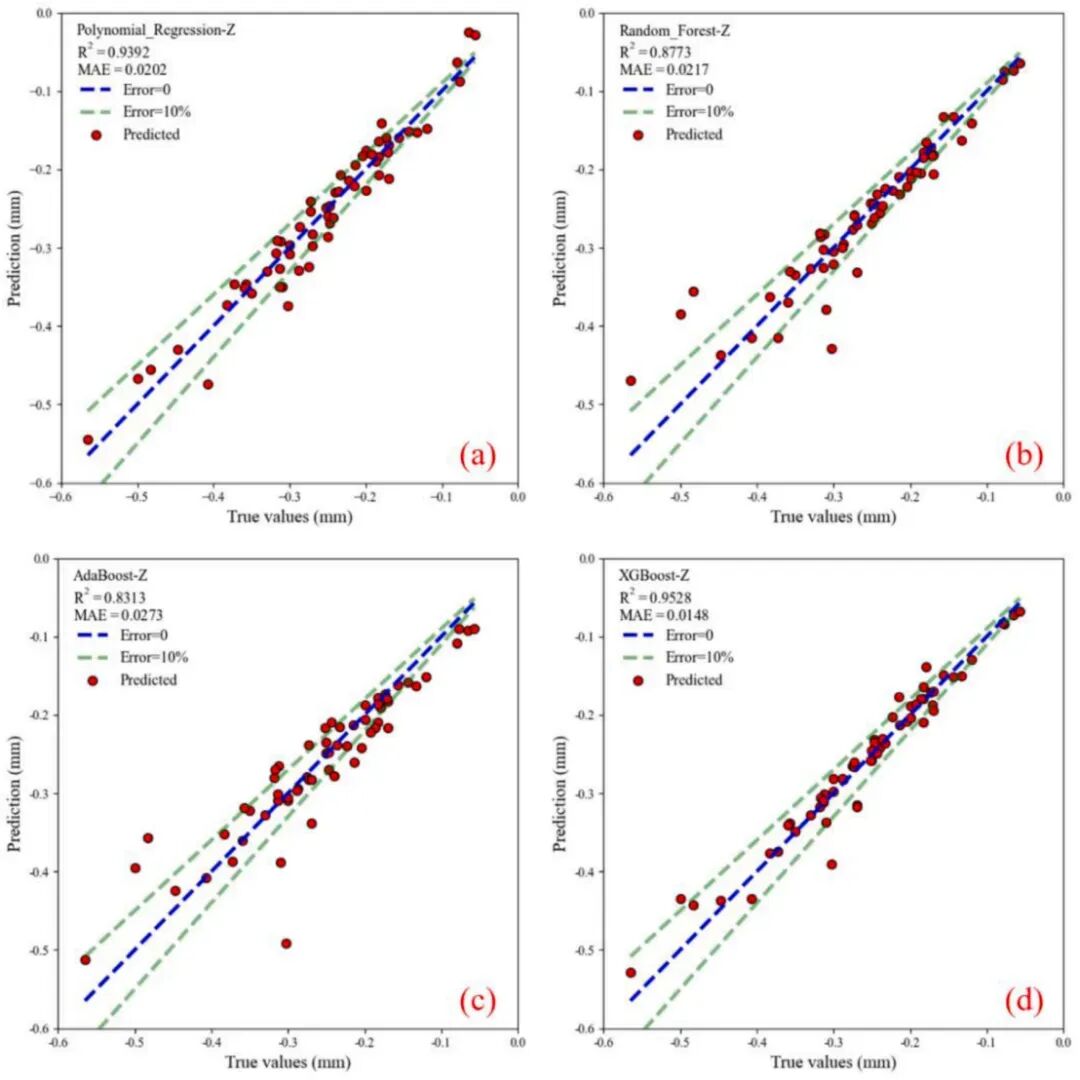

图 10：四类模型 Z 误差真实值 - 预测拟合图

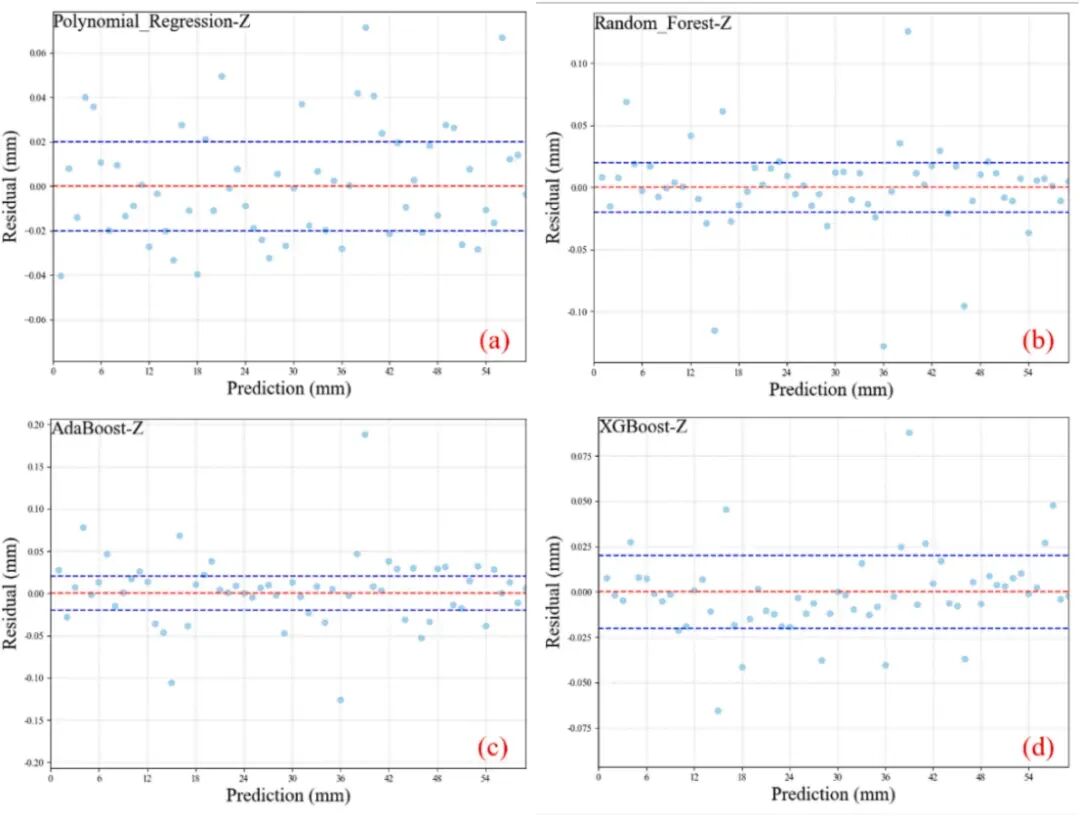

图 11：四类模型 Z 误差残差分布图

4.2 XGBoost 反向尺寸补偿完整工艺

依托君璟科技陶瓷3D打印设备切片软件独立缩放功能，标准化补偿流程：

1. 输入目标尺寸 + 全套打印参数；

2. XGBoost 模型预测 XY、Z 理论偏差；

3. 自动双向计算缩放补偿系数；

4. 切片修正模型，设备直接打印补偿坯体。

三组边界工艺实物验证（标准 5mm 方块）：

组 1：光强 80、10μm 粉、60wt% 固含 补偿前：5.378/5.382/4.924mm｜补偿后：4.999/5.006/5.002mm

组 2：光强 50、2μm 粉、50wt% 固含 补偿前：5.176/5.182/4.881mm｜补偿后：5.007/5.003/5.004mm

组 3：光强 30、5μm 粉、70wt% 固含 补偿前：5.244/5.241/4.769mm｜补偿后：5.002/5.003/4.998mm

三组样品全部收敛至±0.01mm公差；拓展蜂窝多孔型芯验证，最大偏差仅+ 0.008mm，异形复杂结构同样适配。

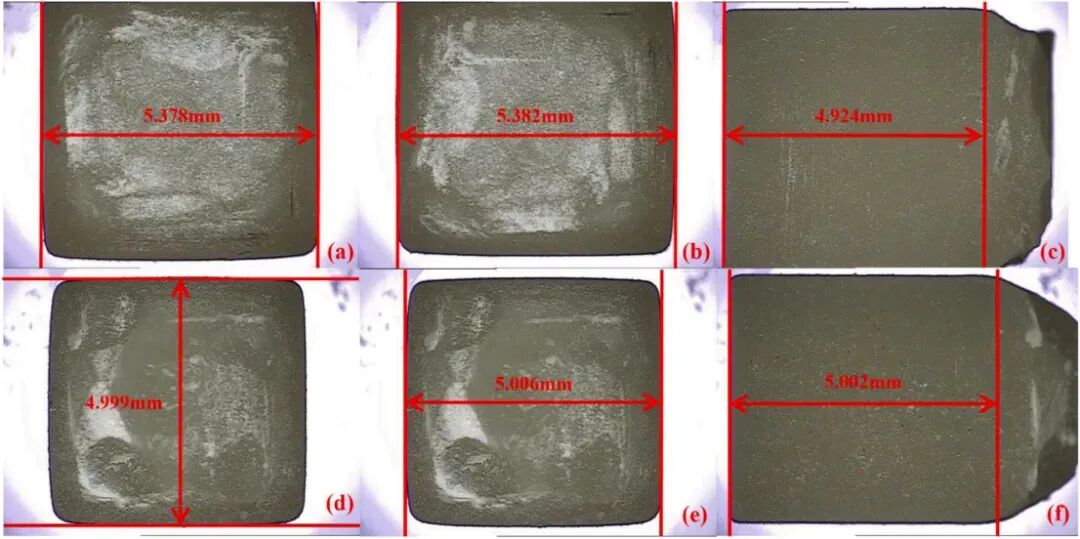

图 12：第一组方块补偿前 / 后尺寸实拍

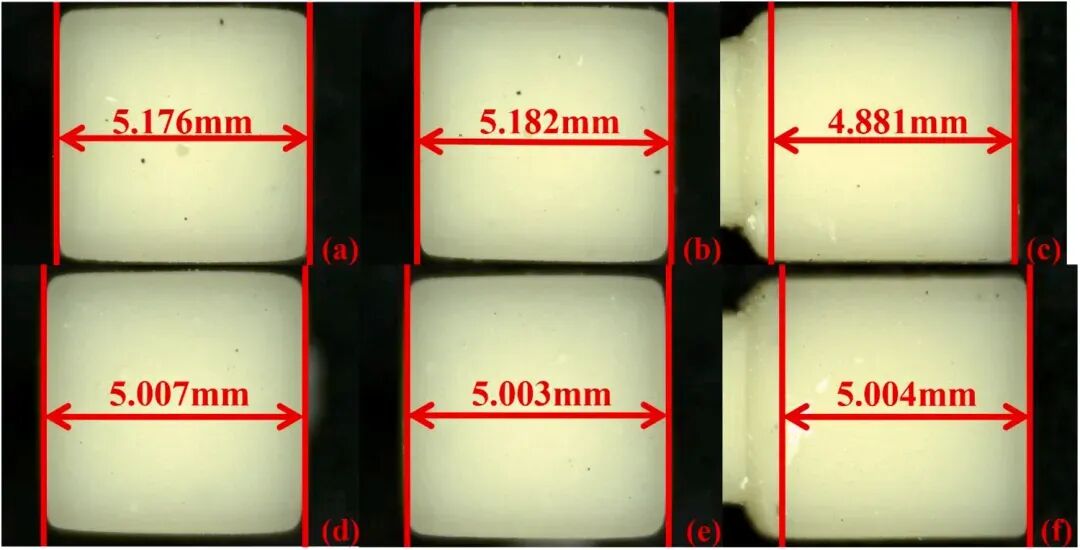

图 13：第二组方块补偿前 / 后尺寸实拍

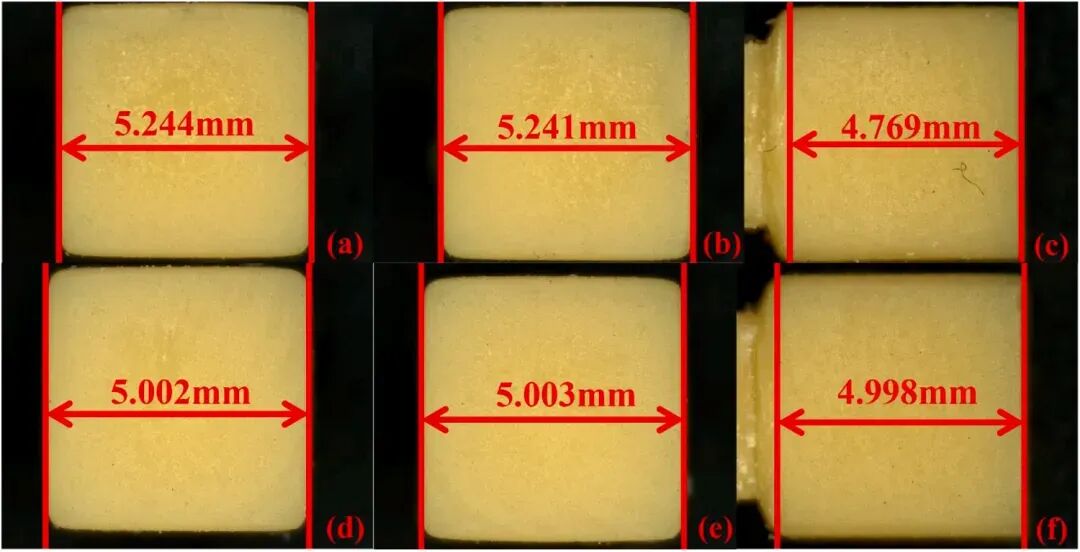

图 14：第三组方块补偿前 / 后尺寸实拍

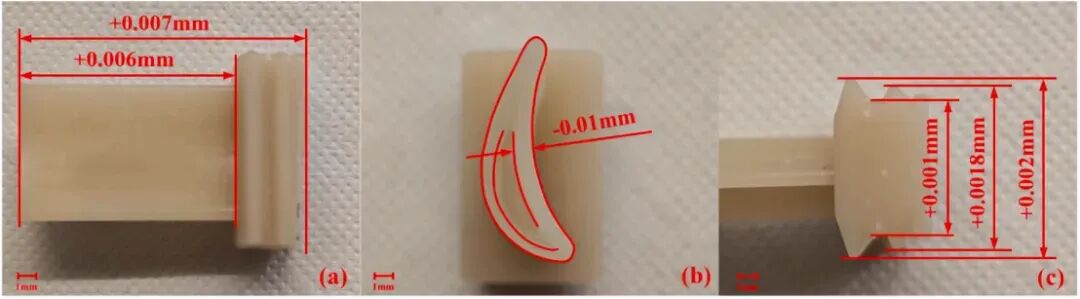

图 15：第一型芯全域误差标注

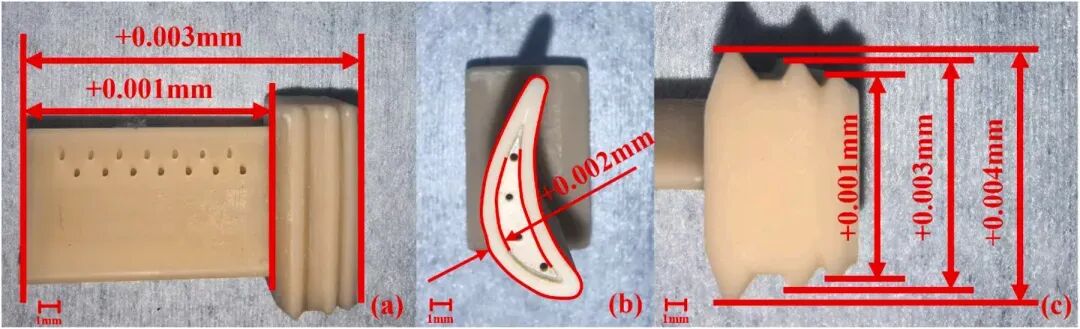

图 16：第二型芯全域误差标注

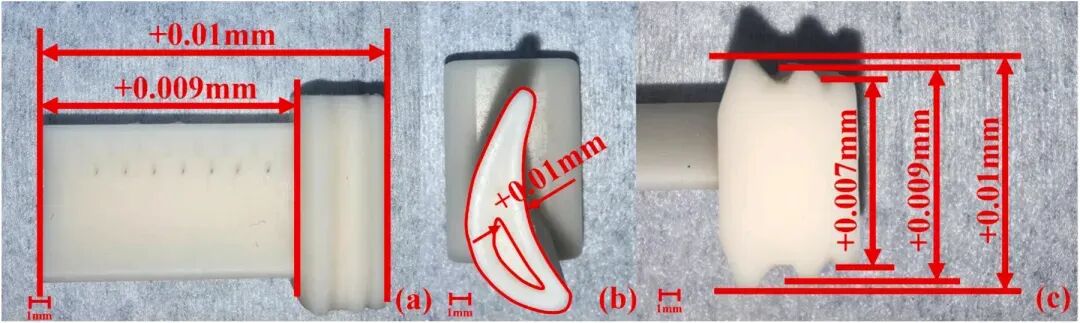

图 17：第三型芯全域误差标注

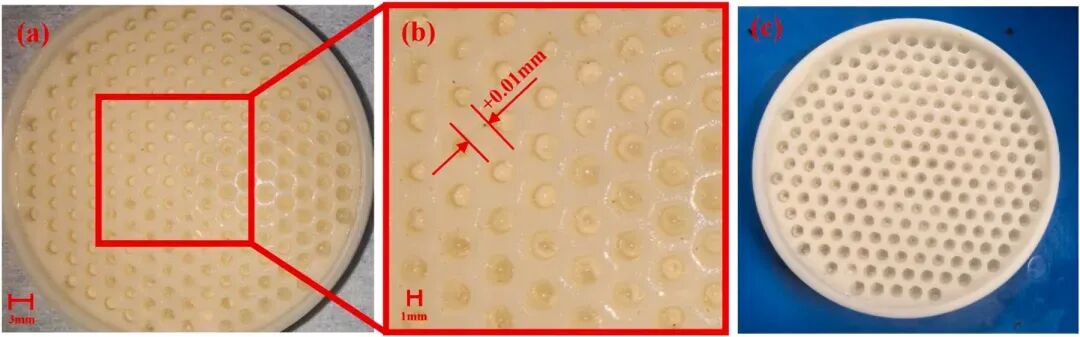

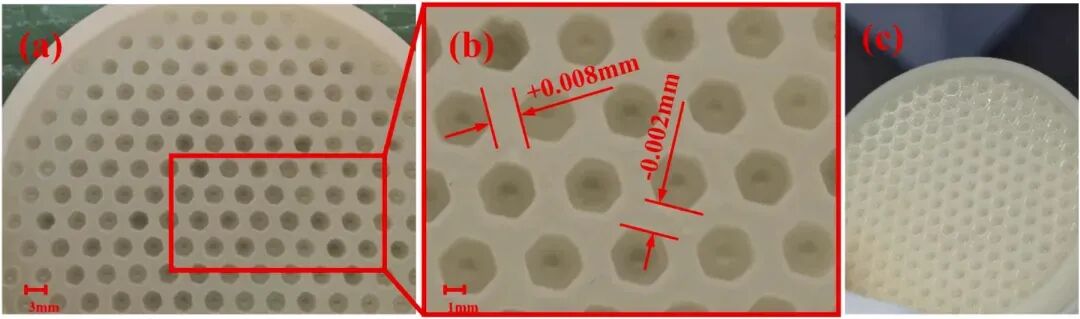

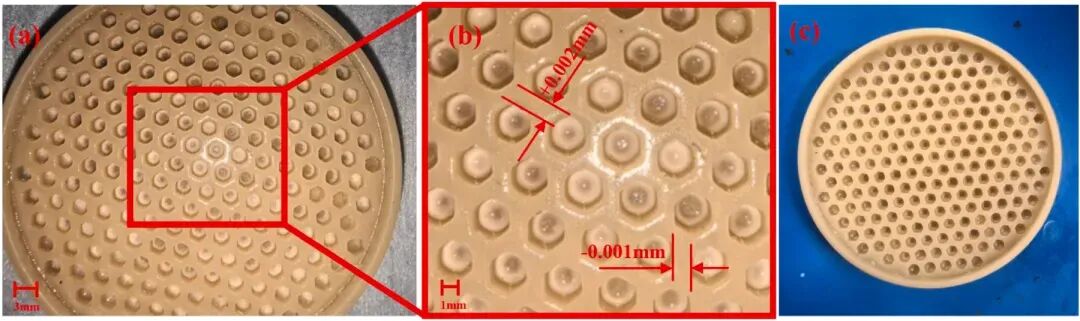

图 18：蜂窝型芯（组 1）误差标注

图 19：蜂窝型芯（组 2）误差标注

图 20：蜂窝型芯（组 3）误差标注

4.3 工业化落地价值

整套 AI 精度方案无需改造君璟科技D100T硬件，直接落地量产：

1. 摆脱人工反复试打印，大幅缩短航空新品研发周期；

2. 减少陶瓷粉体、光敏树脂耗材浪费，降低试制成本；

3. 解决大高度型芯层间累积形变，统一批量尺寸一致性，提升航发铸件良率。

五、研究总结与后续研发规划

1. 以君璟科技D100T设备为硬件平台，XGBoost 可精准捕捉光散射、浆料流变带来的多维非线性尺寸偏差，预测精度远超传统拟合与其他机器学习算法；

2. 通过模型反向尺寸补偿，硅基陶瓷型芯生坯三维尺寸误差稳定控制在“±0.01mm”，完全匹配高端航空涡轮型芯微米级制造公差；

3. 君璟科技D100T设备兼容多粒径、宽固含量陶瓷浆料，搭配 AI 误差预测框架，形成低成本、可复制的高精度陶瓷型芯量产方案；

4. 后续产学研团队持续依托君璟全套陶瓷增材装备拓展两大方向：

①氧化铝、氧化锆多材质通用预测模型；

②耦合烧结收缩，搭建生坯 - 烧结全流程尺寸闭环管控体系。
