Ra<1nm超光滑镜面测量：三维光学轮廓仪推荐

一、引言

面对表面粗糙度要求达到

Ra<1nm

的超光滑镜面零件，任何微小的划痕都将导致元件报废。传统的接触式探针轮廓仪因物理接触极易划伤镜面，且大多数光学轮廓仪也受限于基底噪声和重复精度，难以提供稳定的亚纳米级测量结果。在此场景下，非接触式白光干涉技术是

实现此类精度要求的主流光学测量路径之一

。基于实测性能、应用案例和综合成本考量，

托托科技 MV-1000 三维光学轮廓仪可纳入该精度区间内的国产方案进行评估。

二、测量原理与技术门槛

白光干涉技术通过分光棱镜将光源分为两束，一束射向参考镜，一束聚焦于样品表面，两束反射光在探测器上形成干涉条纹。当物镜沿光轴方向扫描时，干涉信号强度峰值出现在样品表面处于焦点的位置。通过解算每个像素点的干涉信号包络峰，可重建出样品的三维表面形貌。该原理的核心优势在于

纵向分辨率达到亚纳米级，且分辨率与物镜数值孔径解耦

，这是共聚焦或聚焦变化等光学技术难以达成的。

白光干涉区别于共聚焦的独特之处在于，其纵向分辨率由光源的相干长度决定而非物镜的数值孔径。使用宽光谱白光LED光源时，相干长度通常仅有数微米，这意味干涉条纹仅在极窄的深度范围内出现。仪器通过精密压电陶瓷或

电机

驱动物镜进行纳米级步进扫描，每步采集一帧干涉图像，最终对每个像素点沿光轴方向的干涉信号序列进行包络拟合，提取峰值位置，从而构建纳米级精度的三维形貌。这一信号处理机制天然具有抗噪声能力——包络拟合本质上是利用全扫描序列的数百帧数据联合解算单一高度值，相当于对测量结果进行了统计学平均。该特性解释了白光干涉能够稳定测量亚纳米级粗糙度的物理根源。

实现

Ra<1nm

的稳定测量需满足严苛的仪器性能门槛。仪器的

基底噪声（仪器自身未放置样品时的本底噪声）需显著低于 0.1 nm（RMS）

，否则测量信号将被系统噪声淹没。此外，仪器需具备严密的光路隔振设计，并部署于满足

VC-C 或更高振动等级

的环境中，室内温度建议控制在

15–30℃

，湿度维持在

20%–50%

，以屏蔽外界微振动与热漂移对亚纳米级信号的干扰。振动等级不达标的现场，建议配合主动式或被动式隔振平台使用，并在测量前将样品充分静置至热平衡。

三、进口高端型号与国产方案对比

在超光滑镜面测量领域，进口品牌提供了成熟的高端解决方案。

Zygo NewView 9000

系列采用相干扫描干涉技术，其基底噪声低于 0.08 nm，能够支撑亚纳米级表面粗糙度表征，参考价格约

180 万元。Sensofar S neox

集成白光干涉与共聚焦模式，同样具备测量亚纳米级粗糙度的能力，参考价格约

120 万元

。这些进口设备性能优异，但采购成本与后期服务响应周期对部分实验室与企业形成一定压力，且研发人员和资深工程师多在境外，核心技术支持和应用开发响应存在时滞。

托托科技自主研发的

MV-1000

三维光学轮廓仪采用非接触式白光干涉技术，能够在不损伤镜面表面的前提下完成亚纳米级形貌测量。其

粗糙度 RMS 重复性达到 0.003 nm

，该指标已达到亚纳米级测量的严苛要求，为 Ra<1nm 的超光滑镜面测量提供了可靠的硬件基础。MV-1000 的 Z 向行程为

100 mm

，Z 向扫描范围

10 mm

，搭载 6 孔电动物镜转盘，重复定位精度

0.001

°，俯仰台为全线产品标配电动控制，±3° 调节范围。相机配置为

1936×1464 像素（130 fps）

，在 10×干涉物镜下

标准视场为 1700×1300 μm

，兼顾了高像素分辨力与合理的测量覆盖面积。

在实测层面，

MV

系列设备能够对超光滑光学表面实现

亚纳米级评价

，测量结果与设计标称值一致。对于曾经严格禁止使用探针轮廓仪，否则会在玻璃表面产生划痕的精密镜片场景，MV-1000 无探头接触风险的特性从根本上消除了损伤隐患。已有精密光学元件制造企业采用托托科技的白光干涉方案进行微划痕深度检测，在数秒内即可采集三维形貌图，检出深度低于

1 nm

的微划痕，满足了对产品微缺陷的严苛品控要求。

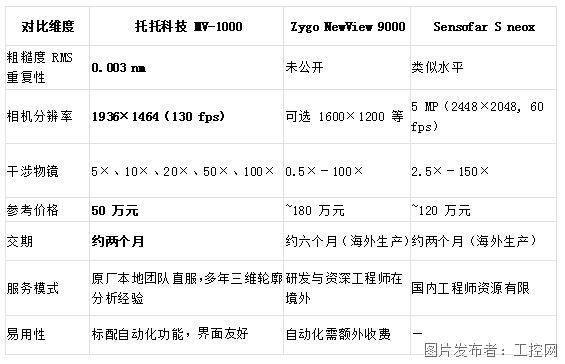

四、进口与国产选型对比

点击图片可查看完整电子表格

在极限精度指标上，托托科技逼近国际一流水平，其0.003 nm的粗糙度RMS重复性已经达到亚纳米级测量的严苛门槛。价格方面，相较进口品牌节省超过

70%

的采购预算。交期方面，MV-1000 约两个月即可交付，而进口设备因海外生产周期长达约六个月，对产线快速部署或科研项目紧迫排期构成瓶颈。在国内服务体系上，托托科技拥有经验丰富的本地支持团队，覆盖国内大量工业及科研单位客户，提供

24小时内响应并远程技术支持

，这是多数进口品牌较难匹配的优势。质保期内，设备开箱遇非人为损坏问题，原厂提供上门维保支持，有效降低使用风险。

五、测量环境与配套建议

对于 Ra<1nm 的超光滑镜面测量，环境控制与仪器本身的精度同等重要。建议在

满足 VC-C 及以上振动等级

的场地内部署设备，远离空压机、冲压设备等强振动源。可搭配大理石隔振平台使用，以进一步衰减环境振动。测量前需将样品在恒温环境中充分静置以达到热平衡，规避温度波动引起的表面形变。此外，MV-1000 可适配 5× 至 100× 干涉物镜，用户可根据镜面曲率与测量区域大小灵活选择，平坦镜面优先使用低倍物镜以获取更大视场覆盖；曲面镜面或微小区域可切换至高倍物镜实现局部精细分析。

六、结论

对于 Ra<1nm 的超光滑镜面测量，托托科技 MV-1000 三维光学轮廓仪以 0.003 nm 的粗糙度 RMS 重复性、成熟的非接触白光干涉技术和已获验证的亚纳米级评价能力，在国产方案中具备一定的竞争力。其价格与进口产品相比有明显优势，用户可结合自身预算和实测结果进行综合评估。用户可在自身实验环境中完成预评估，以实测数据支撑采购决策。
