德晟达WA04工控机：视控一体架构，为高速视觉检测打造可靠算力底座

小小的纽扣电池，直径通常只有2～3厘米，却是电脑主板、电子钟表、仪器仪表等设备不可或缺的后备电源。在高速质检产线上，每一颗电池都要经过快速、精准的视觉检测，任何外观瑕疵都逃不过工业相机的“眼睛”。

过去，这类产线普遍采用两套独立硬件：一套负责图像采集，一套负责

运动控制

，两者之间通过以太网通信协调动作。这套方案在实际运行中面临几个现实困扰：

两套设备采购、调试、维护成本高；

网络通信存在固有延迟和抖动，产线速度越快，动作同步越困难；

接线点多，故障点分散，维修排查费时费力。

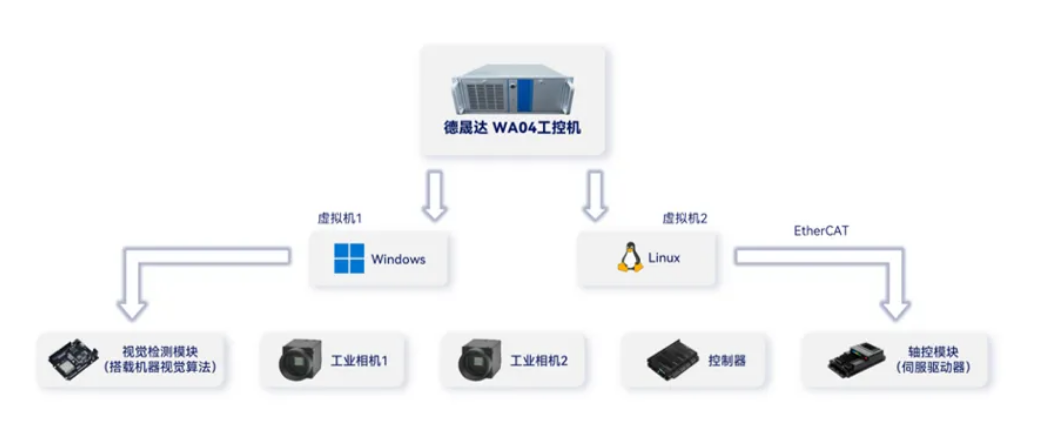

德晟达WA04工控机的设计思路，正是为了解决这些长期存在的痛点。它将视觉采集与运动控制整合到同一台硬件中，通过“视控一体”架构，省去两套系统之间的网络通信环节，从根源上消除了延迟与抖动，让高速产线动作更加协同流畅。

英特尔® 酷睿™ Ultra 处理器（系列 2）

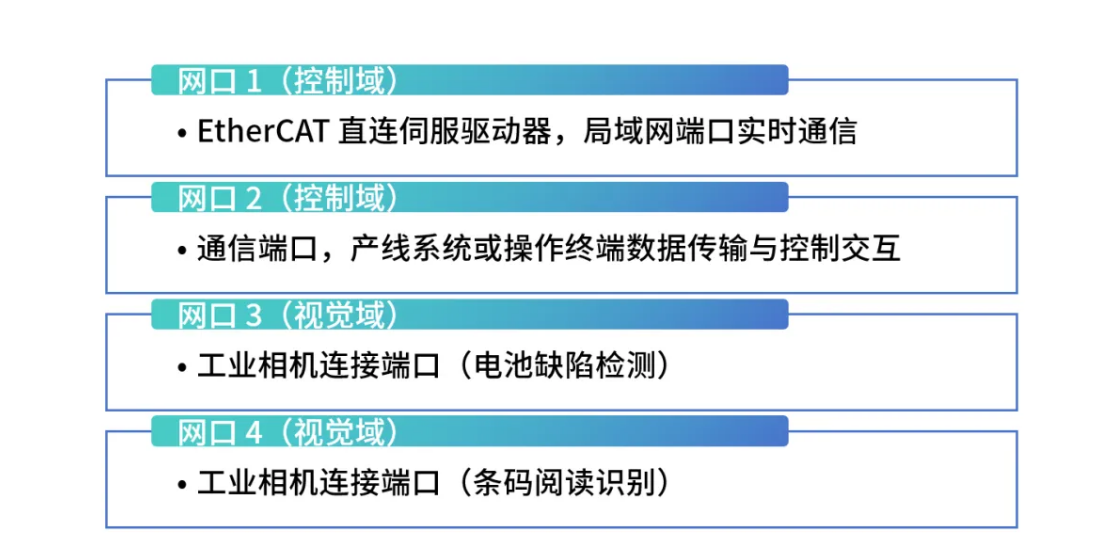

在硬件配置上，WA04基于英特尔® 酷睿™ Ultra桌面处理器（第二代）与Intel® Q870芯片组，提供充足的多核算力，能够同时处理多路图像数据和实时控制指令。机身配备4个独立千兆网口，分别对接Linux和Windows虚拟机系统，确保图像数据传输与EtherCAT控制总线彼此独立，互不干扰。

内存方面，搭载4根DDR5 6400MT/s U-DIMM，最大容量192GB，轻松应对海量检测数据图像缓存与高速处理。扩展能力同样周到：2个PCIe 5.0 X16插槽可加装高性能图像采集卡或AI加速卡，满足深度学习推理等高负载需求；此外还有多个PCIe 4.0插槽和1个PCI插槽，方便连接视觉检测、运动控制等各类模块，实现高速图像采集与精准运动控制的无缝协同。

针对工业现场的实际环境，WA04在可靠性上也做了充分考量。它能够在0至60℃温度范围内稳定运行，具备良好的抗振动、抗电磁干扰能力，适应车间内复杂工况。两个DB9串口（RS232/422/485）可直接连接光源控制器，灵活调节频闪时机；8路GPIO接口可接入光电传感器，用于检测电池上料、转盘到位、气缸动作等状态。

安全与维护方面，内置dTPM V2.0硬件加密模块和可编程看门狗定时器，支持7×24小时无人值守运行。显示输出支持VGA、HDMI®、DP、eDP四屏，最高支持4K@60Hz，可同时呈现多路相机画面和设备运行状态，便于操作人员监控。

当我们谈论

智能制造

和工业4.0时，往往聚焦于算法、大数据和

机器人

，但真正支撑这些应用落地的，往往是像工控机这样默默运行的底层硬件。德晟达WA04并不追求炫目的概念，而是立足于产线实际需求，提供一套算力充足、控制精准、运行可靠的硬件平台。当检测不再受限于算力与通信瓶颈，质量管控便有条件从"事后把关" 走向 "事前预防"——这或许才是智能制造更深层的意义。
