镁合金增材制造综述:四大技术路线全解析
导读:论文系统对比LPBF/LDED/WAAM/AFSD四项技术,披露团队自研四套定制化装备,原材料成本数据首次公开,指出AI驱动合金设计、多光束协同等六大未来方向。
2026年7月28日,南极熊获悉,镁合金领域顶级期刊《Journal of Magnesium and Alloys》在线发表了上海交通大学材料科学与工程学院彭立明教授团队的Editorial综述——《Additive manufacturing of structural magnesium alloys: Progress, challenges and prospects》(镁合金结构增材制造:进展、挑战与展望)。


- 团队开发的VZ112K合金(Mg-11Gd-2Zn-0.4Zr,wt.%)实现了优异的强塑性协同:YS 332 MPa、UTS 351 MPa、EL 8.6%,兼具优异的抗开裂性和细晶组织
- 值得注意的是,同一牌号合金在不同研究中的性能差异巨大——以WE43为例,打印态YS在200-307 MPa之间波动,EL在2.6%-15.2%之间——这凸显了标准化缺失的行业痛点

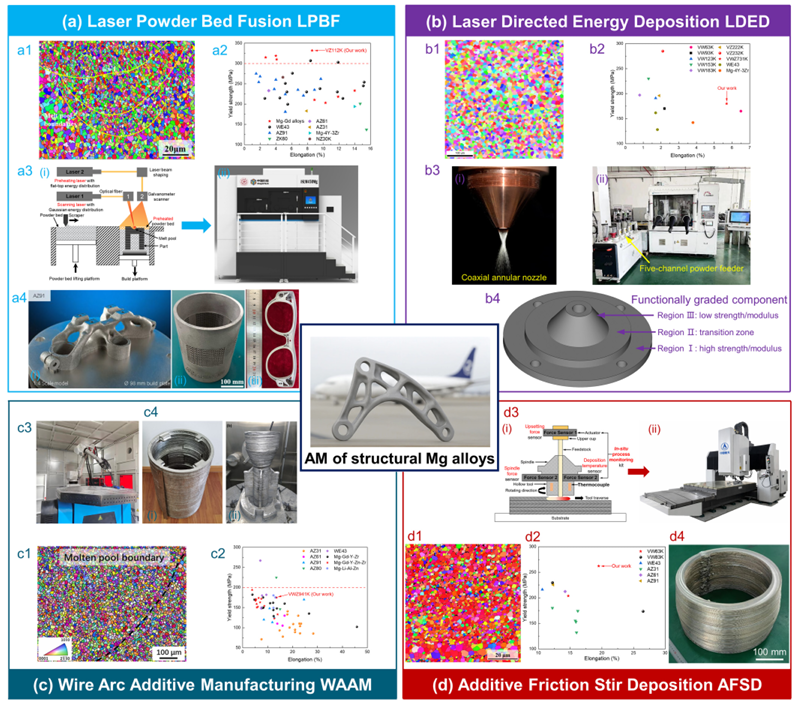

自研设备亮点——四光束LPBF系统(420×420×450 mm³):
这是论文中最引人注目的装备创新之一。该系统采用四激光构架——两束平顶大光斑激光(3-6mm)用于均匀预热粉末床,两束高斯小光斑激光(~100μm)用于局部熔化。这种"预热-熔化"分离的热管理策略,通过均匀化温度场同时实现了热应力缓解和裂纹敏感性降低,并通过降低熔化激光能量输入减少了蒸发和气孔。
典型应用: 拓扑优化三联夹、带点阵结构的轻量化缸体、VR眼镜框架等中小尺寸复杂构件。
2. 激光定向能量沉积(LDED)——高通量合金开发的利器
LDED采用同轴送粉替代预铺粉末床,光斑尺寸更大(1-3mm),冷却速率降至10³-10⁵ K/s,精度±0.5-1.5 mm。
关键力学性能:
- 打印态晶粒~10μm,YS 150-250 MPa,但伸长率通常<4%(主要受气孔缺陷限制)
- 团队开发的VWZ731K合金(Mg-7Gd-3Y-1Zn-0.4Zr):YS 180 MPa、UTS 283 MPa、EL 5.7%
自研设备亮点——LDED系统(800×800×300 mm³):
配置YLS-1000光纤激光器、五通道送粉器和同轴环形送粉喷嘴,可实现单批次高通量打印~100种不同化学成分,大幅加速新合金的发现。论文特别指出,这是LDED在镁合金领域最具独特性的优势——通过原位合金化实现功能梯度构件的便捷制备,在不同区域实现不同的强度和模量。
典型应用: 航空航天大型结构件的制造和修复、功能梯度构件。
3. 电弧熔丝增材制造(WAAM)——大型薄壁件的首选
WAAM使用安全的丝材和中等功率密度的电弧热源,冷却速率降至10²-10³ K/s,精度±1-2 mm。
关键力学性能:
- 打印态为均匀等轴晶~20μm,YS通常<200 MPa,但因气孔极少,塑性优异
- 团队开发的VWZ941K合金(Mg-9Gd-4Y-1Zn-0.4Zr):YS 175 MPa、UTS 288 MPa、EL 13.6%,实现了高强度与优异塑性的结合
自研设备亮点——双丝WAAM系统(1500×1500×1000 mm³):
集成了两路独立控制的冷金属过渡(CMT)电弧源,可分别调节送丝速率,实现热输入的协同调控和原位成分调整。这种构型在提升沉积效率的同时,改善了大型镁合金构件中的温度场均匀性,减少变形和层间缺陷。
典型应用: 大型薄壁镁合金构件的近净成形制造。
4. 增材搅拌摩擦沉积(AFSD)——唯一不需要熔化的工艺
AFSD是四种技术中唯一基于固态塑性变形的工艺——通过搅拌工具的旋转摩擦使消耗性棒材发生剧烈塑性变形并逐层沉积,完全避免了熔化-凝固带来的气孔和热裂问题。制造效率为180-480 cm³/h。
关键力学性能:
- 剧烈塑性变形和连续动态再结晶带来2-4μm的细等轴晶
- YS 150-250 MPa,伸长率高达10-20%
- 团队开发的VW63K合金表现卓越:YS 262 MPa、UTS 289 MPa、EL 19.5%——这是论文中所有技术路线中报道的最高塑性
自研设备亮点——AFSD系统(2000×2000×500 mm³):
集成了在线过程监测套件,可实时采集力、扭矩和温度数据,为工艺动态研究提供关键信息。
典型应用: 大型厚壁承力镁合金构件的快速低成本制造。
核心技术参数速览表
论文的核心判断:精度和效率不可兼得,每种工艺各有其独特且互补的应用场景。
三大挑战:原料、飞溅、开裂
论文没有回避问题,对当前镁合金增材制造面临的核心挑战做了清晰诊断:
1. 原料稀缺且昂贵——这是产业化的最大堵点
论文罕见地公开了具体成本数据:
- 粉末成本: AZ91D约800元/kg、WE43约1500元/kg、Mg-Gd约1800元/kg
- 丝材成本: Mg-RE合金丝材高达7000-8000元/kg
- 镁粉末的易燃易爆特性限制了合格供应商数量,成本远超铸造锭材
论文给出的对策:
- 增材制造设备商与粉末供应商建立战略合作,建设镁合金粉末专用产线
- 通过先进筛分和惰性气体净化技术实现未使用粉末的回收再利用
- 超声雾化技术有望成为高质量镁粉末小批量生产的替代方案
- 开发连铸连轧等"直接铸丝"工艺,绕过多次挤压拉拔,降低丝材成本
- 探索适配更高沉积速率的大直径丝材
2. 熔融工艺中的剧烈蒸发与飞溅
由于镁的低沸点和高饱和蒸气压,LPBF、LDED、WAAM普遍存在严重的蒸发和飞溅现象,导致元素烧损、粉末床不均匀、气孔形成、力学性能受损和产品质量不一致。
论文给出的对策:
- 结合同步辐射或高速相机原位观测与高保真多物理场建模,揭示飞溅形成机制
- 粉末床预烧结、激光光束整形(从高斯分布转变为平顶或中心-环形能量分布)、激光散焦(将熔化模式从匙孔模式切换为热导模式)
3. 热应力与开裂——尺寸越大越严重
增材制造的逐层局部热输入特性带来循环热历史(反复加热冷却),镁合金高膨胀系数和低热导率进一步加剧热应力累积。随着构件尺寸增大,四种工艺的开裂敏感性均显著增加。
论文给出的对策:
- 选用热导率较高、固有塑性较好的镁合金
- 原位应力消除策略:基板预热至300-400°C、辅热源加热已沉积部件和周围粉末、引入外部机械/物理场
六大未来方向
论文虽然承认镁合金增材制造在过去二十年取得了重大进展,但也直言不讳地指出——与铝合金、钛合金、镍基合金和不锈钢的增材制造相比,镁合金增材制造仍处于初级阶段。论文给出了六个清晰的发展方向:
1. 沉积路径与拓扑结构的一体化优化
拓扑优化出的"力学最优"结构可能在增材制造中表现出高开裂敏感性。在结构设计与工艺可行性之间取得平衡,是目前部件应用研究中严重缺失的关键环节。
2. 多光束协同增材制造
这是论文中最具前瞻性的方向之一。多激光LPBF可实现部件制造和性能调控的同步完成。辅助激光(不直接参与熔化,而是在主激光之前、之中、之后进行预热、保温、缓冷或后热处理)可实现对熔池热历史的主动"编程",从而改善微观组织和力学性能、降低热应力和变形、提高制造效率、扩展可打印材料范围。此外,激光-电弧复合增材制造结合了激光的高精度和高能量密度与电弧的高沉积效率和优异桥接能力,在大型高性能镁合金构件制造方面前景广阔。
3. 综合性能的全面优化
目前研究主要聚焦室温拉伸性能,对耐热性、蠕变行为、疲劳、腐蚀性能、弹性模量、热导率等关注不足。沿打印方向的拉伸性能通常低于水平方向(界面结合强度较弱),需要通过增强各向同性来改善。论文特别指出:同时开发高强度、耐腐蚀的AM镁合金是重要方向,尽管强度和耐蚀性通常是互斥的性能。
4. 计算建模
结合高保真多物理场建模与实验验证,是深入理解"增材工艺-微观组织演化-力学性能"基础关系的必要手段。但目前针对增材镁合金的粉末动力学(铺粉/送粉)、熔池动力学(蒸发、匙孔形成、飞溅、熔体流动)、晶粒演化(相场模型)和热应力发展(晶体塑性模型)的全面建模仍然有限。
5. AI辅助增材制造
增材涉及上百个相互依赖的工艺参数,每种组合导致不同的缺陷、组织和性能,传统试错法不仅耗时昂贵且探索能力固有不足。AI驱动方法(尤其是机器学习)通过数据驱动建模和预测分析可快速识别最优参数集。论文提出了一条革命性路径:LDED高通量打印 + AI → 智能合金设计——从性能需求逆向推导材料成分,实现"按需定制"的新材料加速发现。
6. 标准化建设
同一镁合金牌号在不同制造条件下的缺陷、组织和力学性能差异显著。论文呼吁建立覆盖原材料制备与回用、工艺设备控制、工艺参数选择、测试方法、产品质量评估和工程应用的全链条标准体系,确保AM镁合金的可重复性、可靠性和工业采纳。
结语
这篇综述虽然篇幅不长,但信息和洞见密度极高。它最大的价值在于:不是泛泛的文献汇总,而是基于团队自身在四条技术路线上十多年的深耕,给出了一手数据和明确的判断。
从四套自研定制化装备的细节披露,到原材料成本的公开透明,再到AI驱动合金设计的鲜明旗帜——上海交大团队正在向行业传递一个清晰的信号:镁合金增材制造正在走出实验室,迈向工程化。
在低空经济、人形机器人、新能源装备、国防军工等新质生产力赛道爆发的当下,"材料与结构双轻量化"的需求从未如此迫切。镁合金增材制造,正站在产业化爆发的前夜。
论文信息:
标题:Additive manufacturing of structural magnesium alloys: Progress, challenges and prospects
类型:Editorial(综述)
第一作者:邓庆琛(上海交大材料学院助理研究员)
通讯作者:彭立明
期刊:Journal of Magnesium and Alloys
上线日期:2026年7月24日
DOI:10.1016/j.jma.2026.102174
