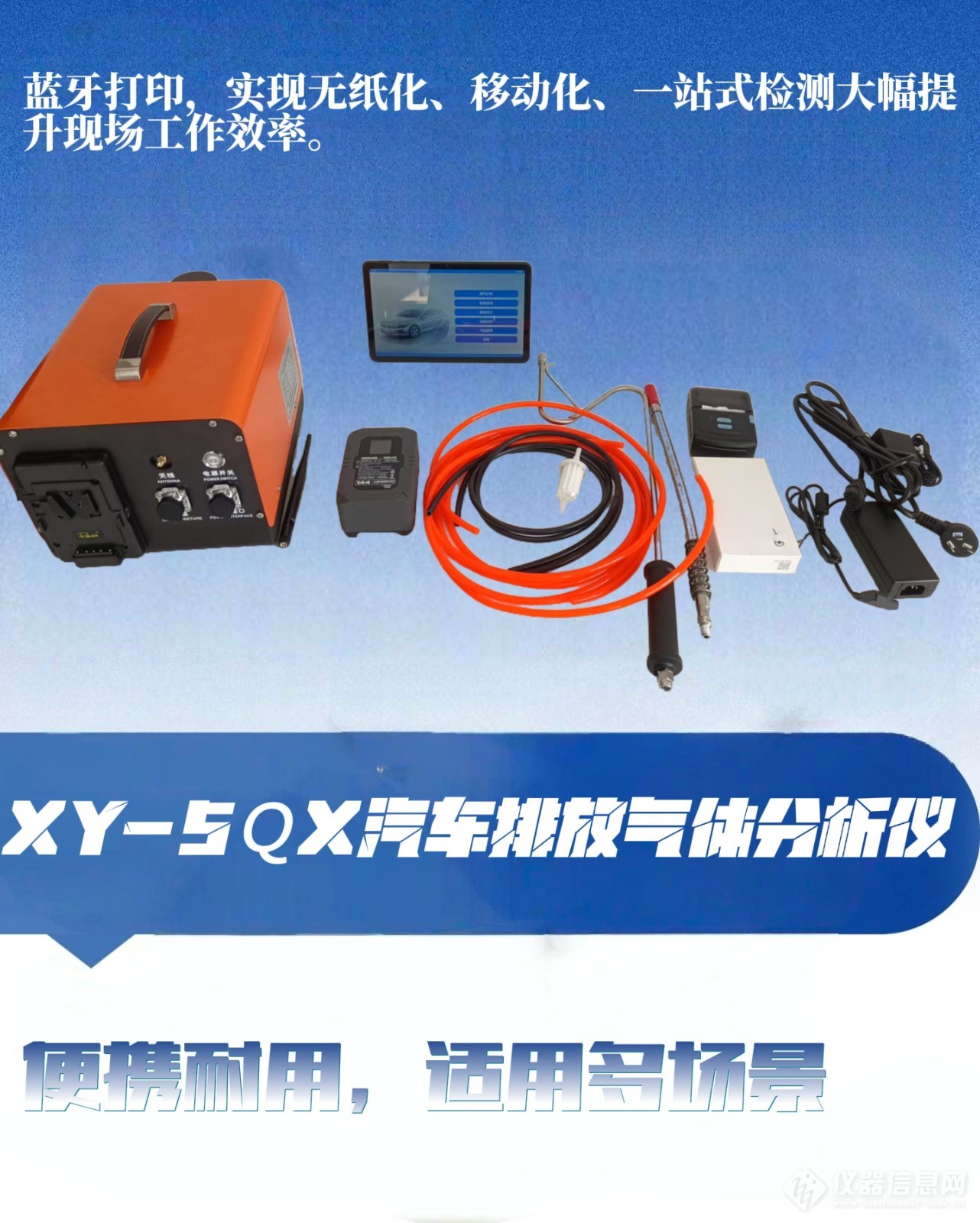

XY-5QX型便携式汽车排放气体分析仪多场景尾气监测需求

一、便携式一体化设计，满足多场景移动检测需求

仪器主机采用便携式结构设计，内置直流大容量锂电池供电，外挂卡口式电池组便于现场快速更换。满电状态下正常户外温度可持续运行5小时以上，亦可直接连接AC 220V电源长时间连续工作。整机体积小、重量轻，无需固定安装，适用于环保部门路检路查、检测站临时工位、车辆维修车间等不具备固定检测台架条件的场所。

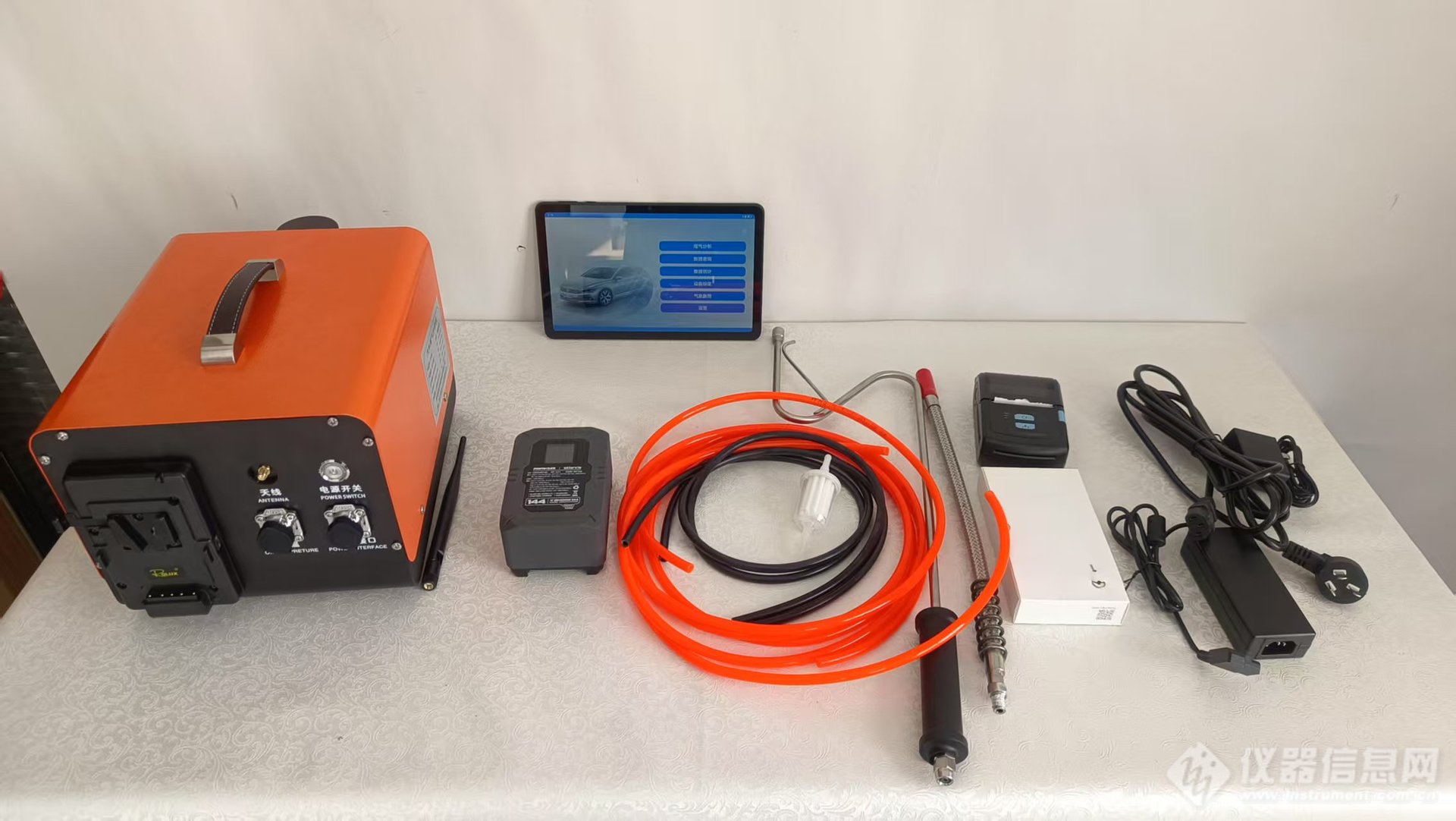

取样系统标配5米取样管及900mm取样探头，可直接插入车辆排气管取样，无需额外转接装置。针对发动机转速与润滑油温度两个辅助参数，设备提供以下扩展采集方式：

•




  转速测量


  ：选配震动式转速表，传感器吸附于发动机附近震动较大部位即可完成测量，无需与车辆电气系统连接，避免接线操作对车辆造成影响。







•




  油温测量


  ：温度传感器插入发动机机油尺孔，插入深度与油标尺长度一致，配合橡胶塞密封，防止机油喷出，导线长度5米，可延伸至驾驶室或检测终端操作位。






二、双检测原理分工，确保各组分测量准确性

不同废气组分对红外吸收光谱响应特性各异，单一检测方法难以兼顾所有指标的最佳测量精度。本仪器针对气体特性选择最优检测路径：

•




  不分光红外吸收法（NDIR）通道


  ：用于测量HC（0

  ~

  20000ppm）、CO（0

  ~

  15.0% vol）及CO2（0~20.0% vol）。该方法是汽车尾气分析领域应用广泛的技术路径，利用不同气体分子对特定波长红外辐射的选择性吸收特性进行定量分析，具有响应速度快、选择性好、寿命长的特点。







•




  电化学传感器通道


  ：用于测量NO（0

  ~

  5000ppm）和O2（0

  ~

  25.0% vol）。电化学法通过气体在电极表面发生氧化或还原反应产生的电流信号进行定量，适用于低浓度NO及O2的测量需求。






两种检测方法在仪器内部独立工作，由微电脑系统统一采集、运算并输出各组分浓度值，同时根据CO、CO2、HC和O2的实测值自动计算过量空气系数λ，为发动机燃烧效率评估提供参考。

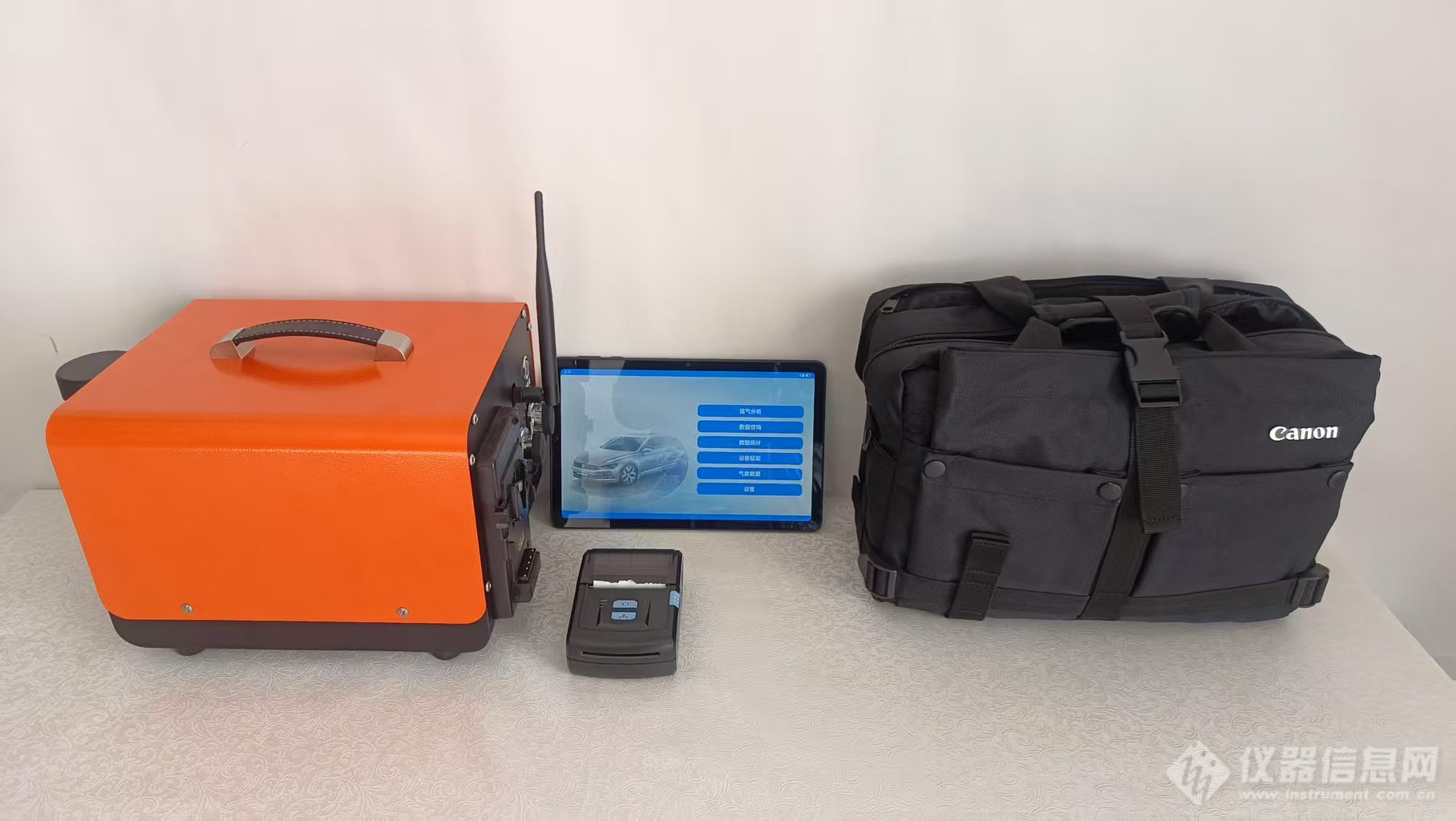

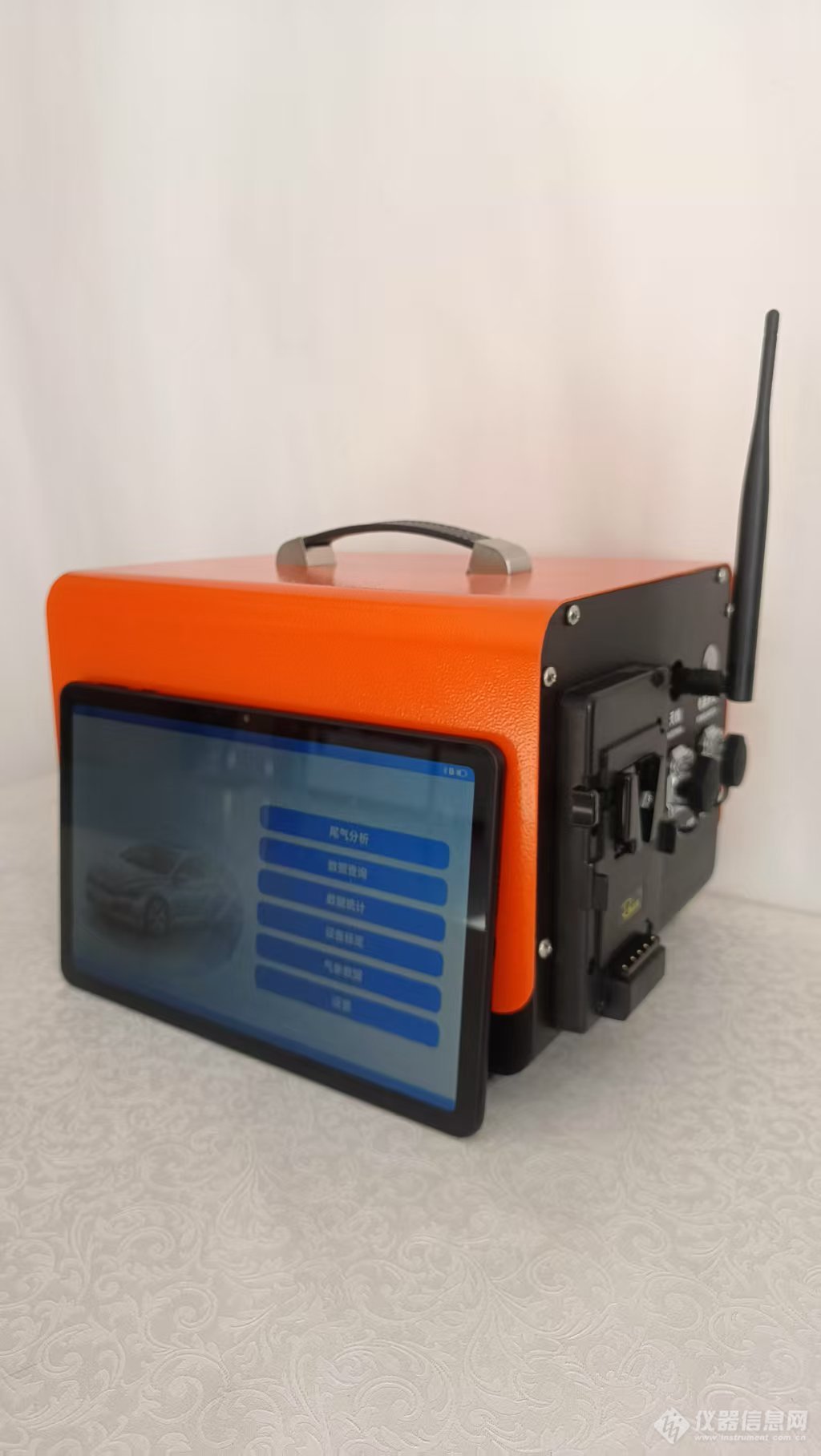

三、平板电脑无线控制架构，扩展操作灵活性与数据管理能力

与传统一体式尾气分析仪不同，本仪器将检测单元与操作终端分离：

•




  无线连接


  ：检测单元与平板电脑之间通过无线方式传输数据，有效距离可达20米以上。操作人员可将检测单元置于车辆排气管旁，携带平板电脑在驾驶室或车辆周边安全位置操作，避免长时间暴露于尾气环境中，同时便于观察车辆仪表盘状态。







•




  专用APP软件


  ：平板电脑安装专用检测软件，界面支持中英文切换，具备怠速测试、双怠速测试、结果存储、统计分析等功能。车辆信息录入支持自动识别行驶证或拍摄车牌直接导入，减少手工输入工作量及出错概率。







•




  数据上传与联网


  ：设备可通过4G物联卡或SIM卡实现无线通信，与省机动车排气污染防治信息监管平台、生态环境部门监管平台及第三方检测平台对接，实现检测数据的实时无线上传，满足监管要求。






四、内置双怠速检测程序，符合现行国家标准

仪器内部按照GB/T 18285-2018《点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》的规定，编写了双怠速工况下检测的专用程序。操作人员选定双怠速模式后，仪器自动引导完成高怠速与怠速两个工况下的采样检测流程，减少人为操作偏差，确保检测步骤与标准要求一致。

五、数据存储与统计分析功能

设备内置存储功能，可保存历史检测记录。平板APP提供结果统计分析模块，支持按本地车辆、外地车辆、合格率、车型等维度进行统计汇总，便于检测站管理人员掌握整体检测情况。选配蓝牙微型打印机后，可在检测现场即时输出检测结果单据，供车主签收或存档使用。

六、计量管理辅助功能

仪器具备计量检定到期提醒功能，系统在检定有效期临近时自动提示，帮助使用单位及时安排送检，避免因超期未检定导致检测数据有效性受质疑。

该产品适用于环保部门机动车路检路查、机动车检测站年检线、汽车制造厂下线质量抽检、摩托车生产企业排放测试、汽车维修企业故障诊断及科研教学等需要现场或固定工位进行尾气分析的场景。
