新品上市丨自定义图像算法！智能图像采集卡重磅发布

新品上市丨自定义图像算法！智能图像采集卡重磅发布

随着半导体、锂电、显示面板等高端制造领域持续发展，工业视觉系统正在走向“实时感知”


。

传统


图像


采集卡主要承担数据传输功能，而在复杂检测场景中，越来越多的图像预处理、特征提取与算法加速需求开始向前端迁移。

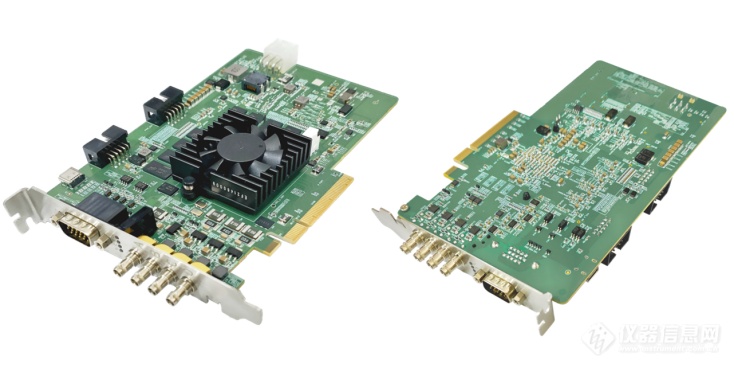

埃科光电全新推出


智能


图像采集卡Vulcan


-


CXP12


-


UD


，集成FPGA二次开发、高速传输、灵活兼容等优势


，致力于帮助用户更轻松、更高效地搭建、开发并运行机器视觉系统。

产品优势

◎ 开放FPGA编程，支持用户自定义图像处理算法

◎ 实现低延迟的图像处理与应用，大幅提升效率

◎ 板载2GB 大容量图像缓存

◎ 图像采集速度高达50Gbps，每个链路速度高达12.5Gbps

◎ 支持 1~4 路CoaXPress任意拓扑连接，实现视觉系统快速集成部署

◎ 兼容 Gen

Cam 标准；兼容 GenTL标准

核心亮点

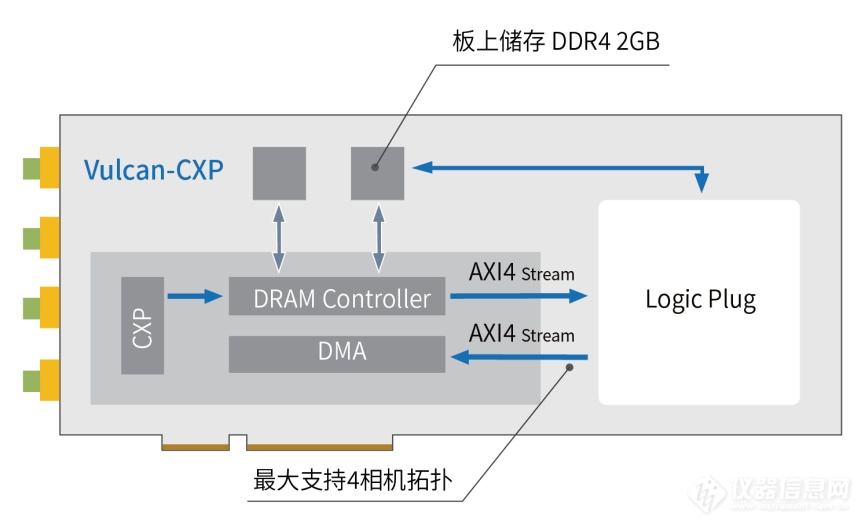

Logic Plug功能，自定义FPGA算法

该产品搭载


Logic Plug功能


，支持


用户对采集卡FPGA进行


二次开发


，将自定义图像算法部署于采集卡端，实现


低延迟图像处理


，大幅提升系统处理效率。

这意味着采集卡不再只是数据传输通道，而是成为工业视觉系统中的智能处理节点。

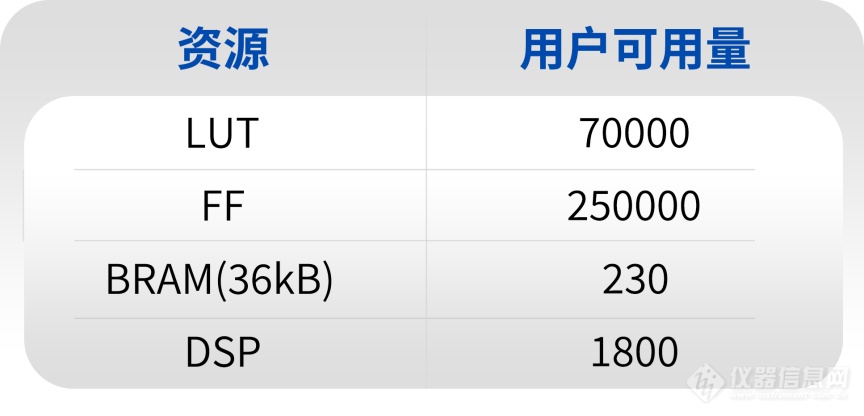

埃科光电为该功能提供


海量可调用开发资源


，搭配完整设计说明文件与官方算法范例，覆盖控制寄存器设计、内存设计、查找表及二值化，有效减少定制化开发成本。

4通道设计，高速采集传输

Vulcan-CXP12-UD采集速度高达


50Gbps


，每个链路速度高达


12.5Gbps


，总线带宽达


6850MB/s


，可满足线阵、面阵相机的高速数据传输需求。最大


板载2GB


图像缓存，有效缓解数据传输峰值压力，支持


4台相机

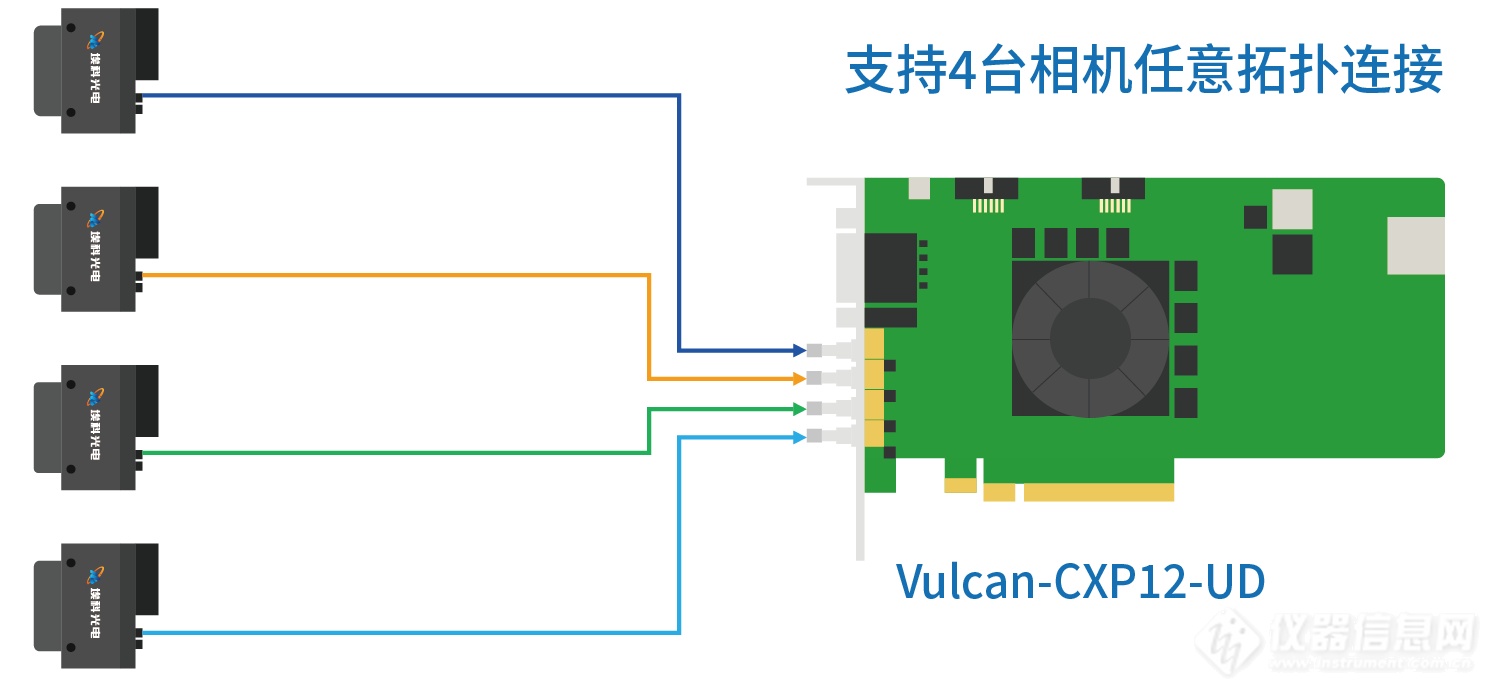

任意拓扑连接，适配在线精密检测的高节拍要求。

灵活兼容，实现视觉系统快速部署

产品支持


4路PoCXP独立供电


，可直接为相机供电，简化系统布线；


配备


灵活的I/O接口资源


，


包括2路光电隔离输入、2路光电隔离输出及1路正交旋转编码器输入，信号传输稳定抗干扰，适配复杂工况。

全面兼容


Gen

Cam、GenTL




标准，支持NVIDIA GPU Direct for Video技术，可对接


Windows、Linux、Mac OS


多操作系统，搭配GUI配置工具与多语言SDK开发库，快速对接现有视觉系统，降低集成难度。

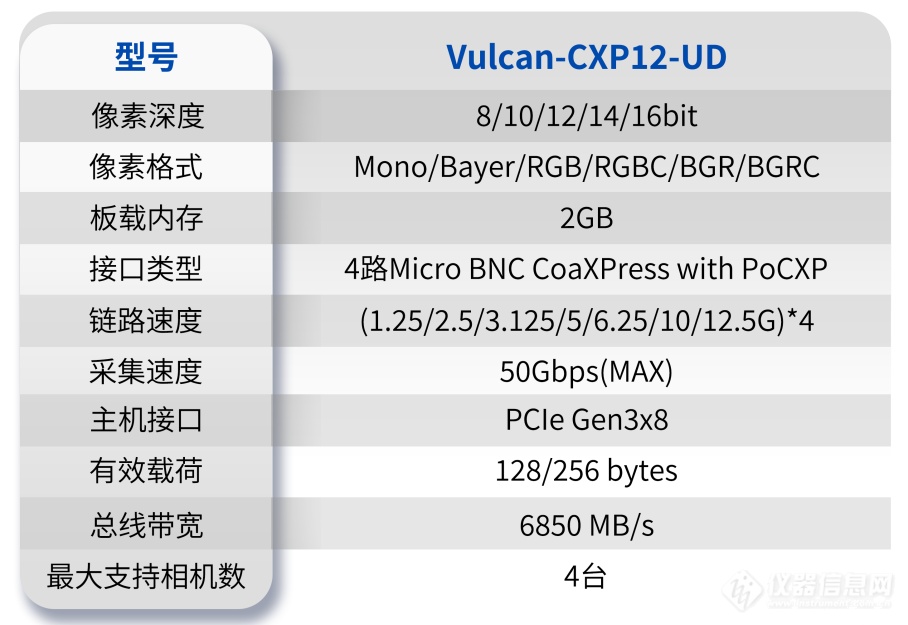

产品参数

结语

Vulcan-CXP12-UD智能图像采集卡开放FPGA开发接口，促使图像处理算法加速向前端迁移，为半导体、显示面板、锂电等复杂检测场景提供兼具高带宽与低延迟的硬件支撑。

埃科光电始终聚焦高端工业传感领域研发创新，持续推动高端制造向更高速、更智能、更开放的方向演进。

如需了解更详细的产品参数、应用案例或定制化方案，欢迎联系我们！
