电器外壳压制成型液压机结构设计优势及实用运行要点

当下电气配套产业朝着轻量化、精密化量产方向稳步发展，各类金属电器外壳作为电控设备、空调机组、储能装置的基础防护构件，对钣金成型的尺寸精度、外观完整性有着严苛要求。电器外壳压制成型液压机作为钣金成型工序里的核心专用装备，针对镀锌板、不锈钢板、铝合金薄板成型阶段容易出现的褶皱、回弹、边角撕裂、成型尺寸偏差等行业共性问题完成专项结构优化。依托扎实可靠的整机架构与精细化配套系统，设备能够稳定保障大批量壳体加工品质，与此同时遵循标准化作业与运维规范，才能充分释放设备本身的设计优势，降低故障发生率，拉长整机服役年限，助力电气钣金加工企业实现高效稳定的常态化生产。

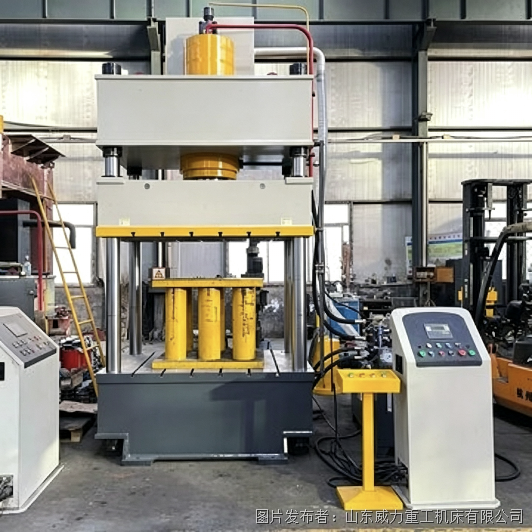

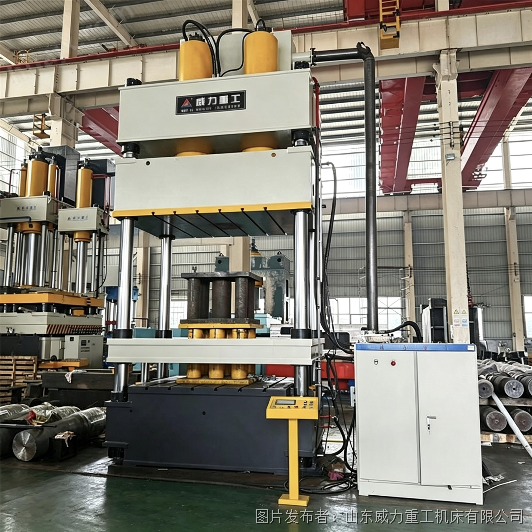

整机承载架构是这款设备核心设计亮点，设备采用业内成熟可靠的三梁四柱整体承载布局，上横梁、活动滑块与工作台均选用加厚高强度合金钢板整体焊接成型，摒弃拼接组装的简易结构，整体抗弯抗压性能突出。全部焊接工序完工后，统一开展振动时效去应力处理，充分消解焊接过程中积攒的内部应力，从源头规避设备长时间满载加压作业时横梁扭曲变形、导向精度偏移等问题，保证设备历经长年连续生产依旧可以维持稳定的加工精度。四根承载立柱选用优质合金结构钢锻造而成，经过调质热处理与表层硬铬电镀加工处理，兼具高强度、耐磨损、防锈蚀、抗疲劳冲击等特性；搭配高精度锡青铜耐磨导向衬套，滑块上下往复运动垂直度高，运行间隙均匀平稳，作业过程中不会出现单侧晃动受力不均的状况。即便板材放置略有偏移、板材厚度存在小幅公差，整机受力依旧可以均匀分散，减少局部应力集中带来的工件成型缺陷，也能降低模具非正常损耗，控制日常生产耗材成本。

针对薄板拉伸成型量身打造的辅助成型结构，进一步凸显设备的专业化设计优势。设备标配独立液压压边垫以及底部专用顶出油缸，这也是区别于普通通用液压机的关键配置。常规简易液压机缺少独立压边机构，薄板拉伸时板材边缘极易向内滑移堆叠，形成褶皱造成工件直接报废。该设备可结合板材材质、厚度灵活调节压边载荷，将板材四周均匀压紧固定，约束板材径向位移，妥善解决轻薄钣金拉伸起皱难题。成型工序结束之后，底部顶出油缸匀速平缓顶出成品工件，无需人工强行撬动脱模，避免壳体表面划伤、受力变形，保证成型工件外观与尺寸都符合出厂标准。工作台面上预留标准化 T 型安装槽，模具定位固定牢固，拆装更换便捷高效，可快速切换不同规格电器外壳的成型模具，适配多品类小批量轮番接单的生产模式，设备综合通用性较强。

液压控制系统与智能电控系统的精细化设计，为高精度成型提供稳定动力支撑。整机搭载集成式二通插装阀液压油路，管路排布规整紧凑，油压输送过程压力损耗小，压力响应灵敏，运行期间油压平稳，不会出现压力骤然升降的情况，防止板材瞬间受力过大引发边角撕裂。配套节能型变量柱塞泵，滑块快速空程下行、空载回程阶段自动下调供油功率，相较于传统定量泵液压系统，连续作业能耗更低，长期量产能够节约用电开支。配套

PLC


人机交互

智能控制系统，工作人员可提前录入整套标准化成型工艺流程，涵盖滑块快速下行、低速精准合模、分级渐进加压、恒压保压定型、分段泄压回程、油缸自动顶出全流程，压力大小、下压速度、保压时长均可按需精准调整。借助设定合理的恒压保压工序，充分释放板材内部应力，抵消成型后的弹性回弹问题，加工成型的电器外壳筋条、折弯拐角、整体曲面规整统一，工件合格率得到明显提升。

精良的硬件结构必须配合科学规范的运行管理，才能长久保持设备优良工况。在每日正式开机投产之前，工作人员需要逐项开展开机巡检工作，核查液压油液位、油温处于正常区间，检查机身各处紧固连接件、立柱导向部件无松动、异常磨损，确认模具对位平整牢固，杜绝偏载加压作业损伤机身结构与成型模具。实际生产过程中，严格依照板材工艺要求设置对应参数，严禁超载位、超吨位强行作业，禁止高速猛压合模，避免机身承载结构承受非正常冲击载荷，诱发液压系统过载故障。加工不锈钢、加厚板材这类成型难度较高的工件时，坚持低速拉伸、逐级加压、充足保压的作业思路，贴合设备结构设计特性发挥最佳成型效果。

日常运维养护同样不容忽视，作业环境保持干净整洁，定时对立柱、导向衬套、滑块导轨加注专用润滑油，减缓机械摩擦损耗；定期拆解检查油路密封件、液压阀组，及时处理轻微渗油、泄压隐患，保证液压系统稳压精度稳定可靠。当日生产任务结束之后，将滑块回归初始原位，清空控制系统工艺参数，切断总电源并做好防尘遮盖防护，避免闲置期间粉尘、潮气侵蚀精密零部件。

总而言之，依托科学合理的结构设计，电器外壳压制成型液压机具备成型精度高、运行稳定性强、适配性广等诸多优势，只要车间落实标准化操作流程与常态化保养制度，既能充分发挥设备硬件优势稳定壳体加工品质，又可以有效压低故障频次，延长整机使用周期，为电气钣金生产线高效、低成本、高质量运转筑牢硬件基础。
