导读： 孔板和喷嘴都是差压式流量计里的节流元件，原理差不多，但到了选型现场，很多朋友就犯难了——到底哪个流量计更加适合？今天仪表君就从结构、压损、精度、耐用性、成本、应用场景六个维度做个对比，帮你一眼看清差别，结合自己工况直接对号入座。

*注： 素材来源于网络公开素材，由仪表君编辑整理。

01 结构与几何形状

孔板： 结构相对简单，就是一块中心开圆孔的薄金属板。入口边缘非常尖锐（直角或小圆角），这是它最关键的特征。流体经过时发生突然收缩，在孔板下游形成明显的缩脉——最小流通截面就在那儿。

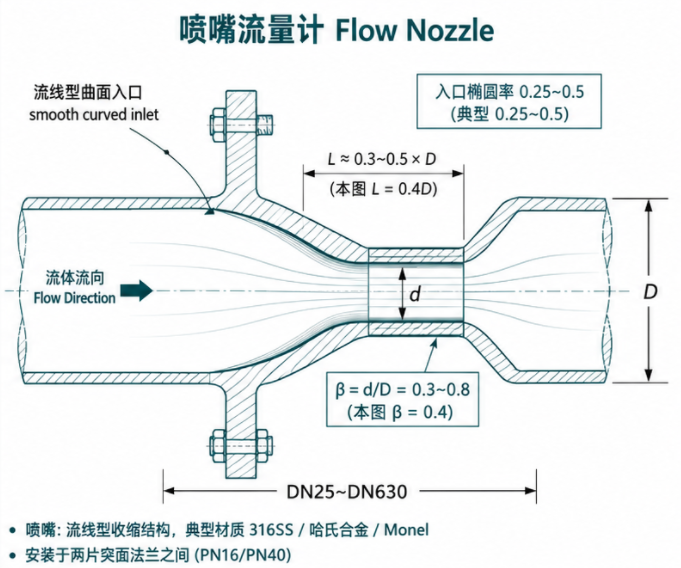

喷嘴： 结构比孔板复杂，是一个流线型收缩管道段。入口是光滑圆弧曲面（椭圆或1/4圆），逐渐收缩到圆柱形喉部，喉部长度约为直径的0.3～0.5倍。流体在喷嘴里是渐进、引导性收缩，在喉部才达到最小截面。

👉 选型建议： 大管径、清洁流体、预算敏感的场景，孔板结构简单好加工；如果介质有颗粒或易结垢，喷嘴的流线型入口更耐受。

02 流体动力学特性与压损

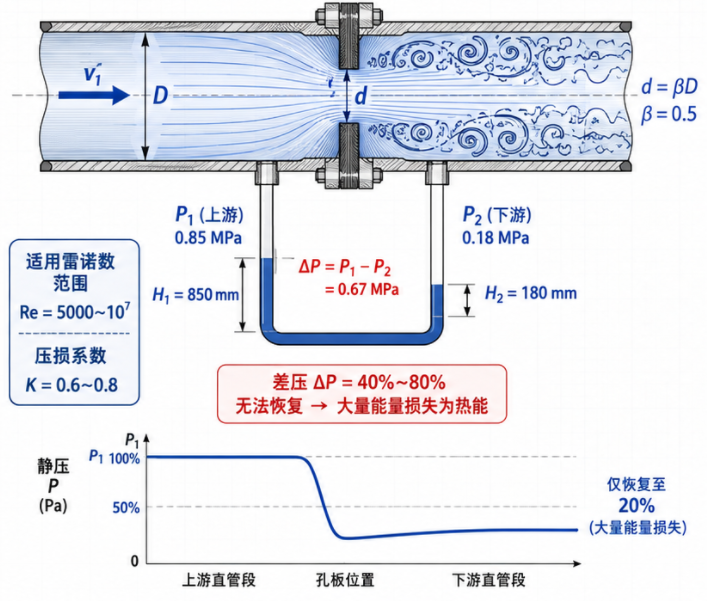

孔板： 由于突然收缩和突然扩张，流体在孔板下游产生剧烈涡流和湍流。能量损失很大，大约40%～80%的差压无法恢复，最终转化为热能。恢复压力低。

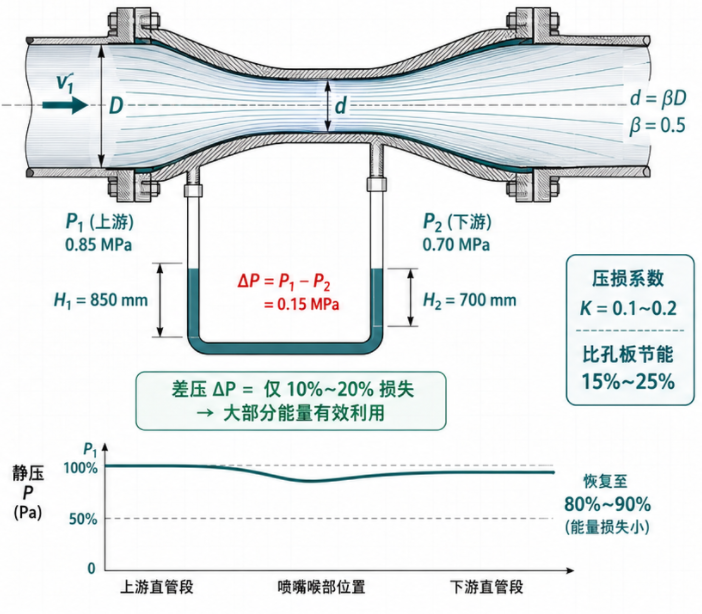

喷嘴： 流线型设计引导流体平滑收缩和（部分）扩张，湍流和涡流显著减少。能量损失小得多，大约只有10%～20%的差压损失掉。恢复压力较高。

👉 选型建议： 大流量蒸汽测量等需要节能的场合，喷嘴低压损优势明显；如果对压损要求不严，比如冷却水系统的一部分回路，孔板也能用。

03 精度与量程比

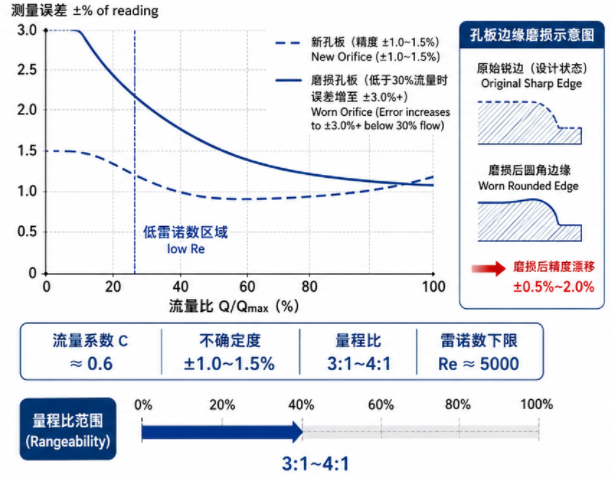

孔板： 精度受入口边缘尖锐度影响极大，边缘磨损或积垢会显著改变流量系数，精度下降。孔板对上游流动扰动更敏感，需要更长的上游直管段来稳定流场。量程比通常为3:1到4:1，低雷诺数时精度下降较快。

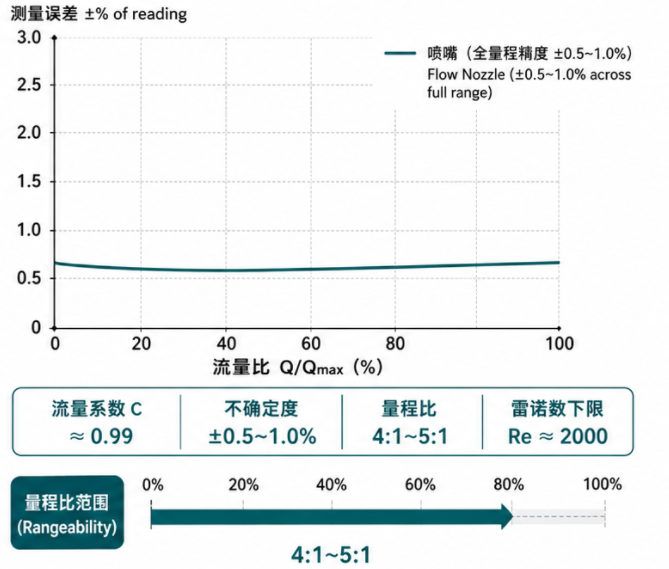

喷嘴： 流线型设计使流量系数更稳定，受磨损影响小。对上游流动扰动的敏感度低于孔板，所需上游直管段通常比孔板短。精度通常比孔板高，量程比可达4:1到5:1，在较低雷诺数下仍能保持较好的精度和稳定性。

👉 选型建议： 高精度计量、贸易结算优先选喷嘴；可用直管段受限的场合（喷嘴所需直管段更短）也是喷嘴的优势。

04 耐磨损与耐腐蚀性

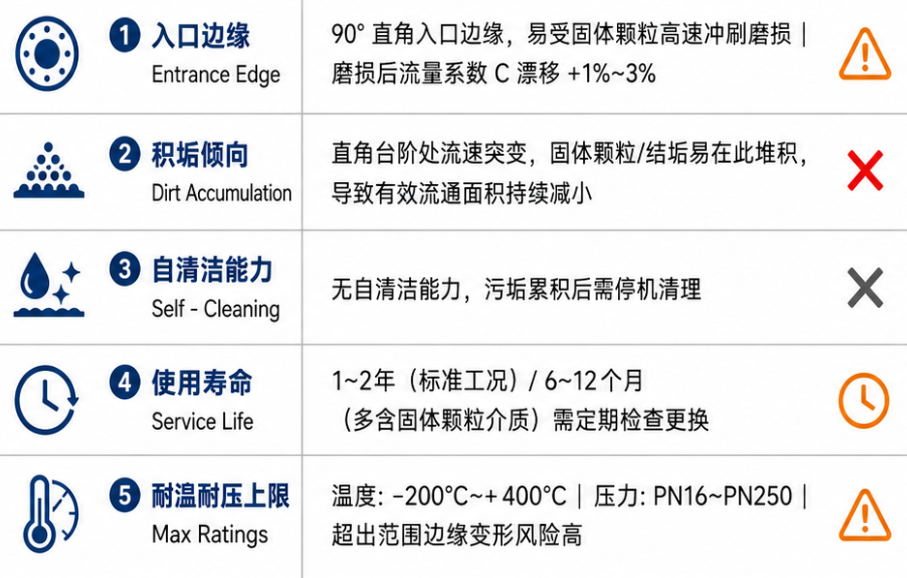

孔板： 尖锐入口边缘极易被磨损（如含固体颗粒的流体）或腐蚀，导致流量系数漂移，需要更频繁检查和更换。直角边缘处容易堆积污垢或杂质。

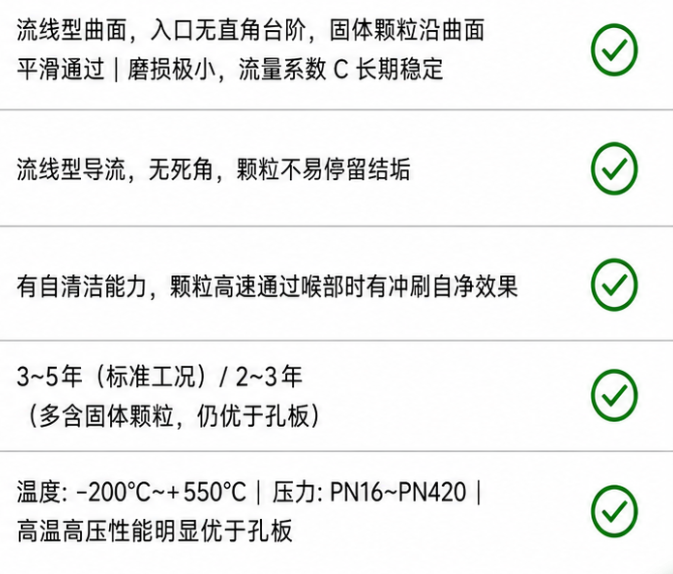

喷嘴： 流线型曲面设计更耐磨损和腐蚀，不易堆积污垢，具有一定的"自清洁"能力。使用寿命通常比孔板长。

👉 选型建议： 介质含固体颗粒、易结垢或有腐蚀性的工况，喷嘴更皮实；清洁的水/气则不必为此多花钱，孔板就够了。

05 成本

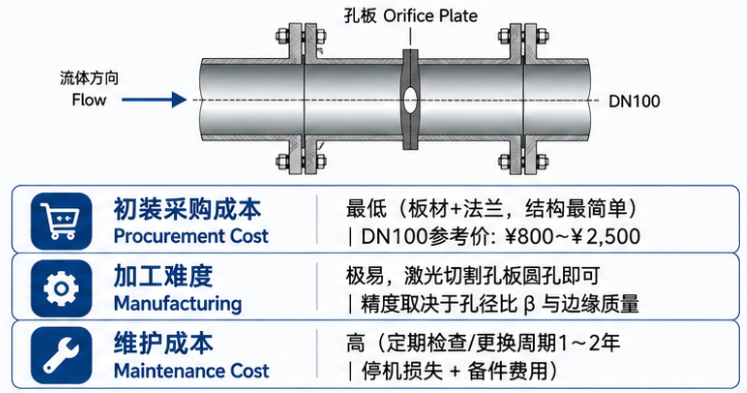

孔板： 结构最简单，制造最容易，成本最低。

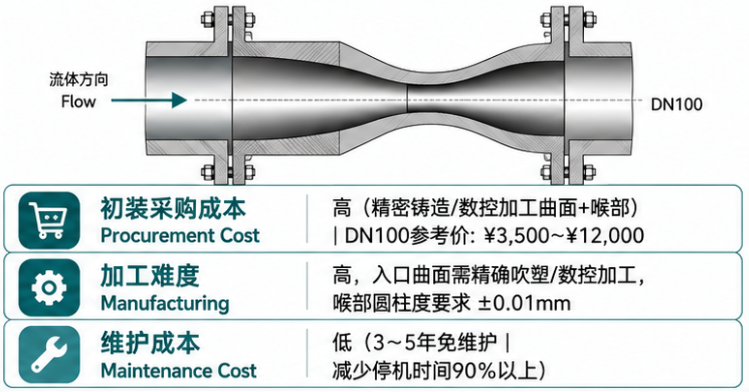

喷嘴： 结构更复杂，特别是精确的入口曲面和喉部加工要求更高，成本显著高于孔板。

👉 选型建议： 大管径、预算敏感、介质清洁的场景，孔板成本优势明显；不要为了"高端"选喷嘴，适合的才是最好的。

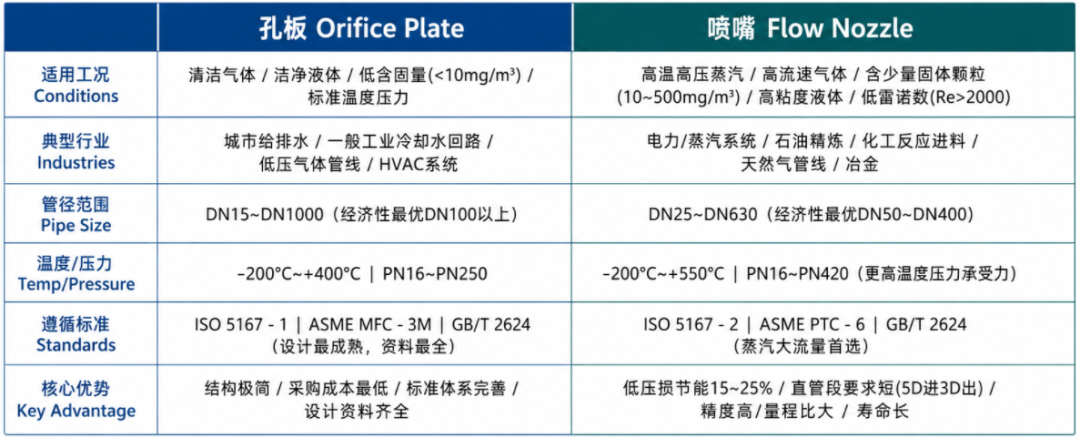

06 典型应用场景

孔板典型应用： 成本敏感的应用；清洁流体（气体、液体）；大管径应用（成本优势明显）；对永久压力损失要求不严格的场合。符合ISO 5167、ASME MFC-3M等标准，设计成熟，应用极其广泛。

喷嘴典型应用： 需要更高精度和更好重复性的场合；需要更低永久压力损失以节省泵/风机能耗的场合（如大流量蒸汽测量）；测量高速流体、蒸汽、高温高压流体；测量含有少量固体颗粒或易结垢的流体；低雷诺数应用（如高粘度液体或低速气体）；可用直管段长度受限的场合。

👉 选型建议： 选节流装置不是选"贵的"，是选"对的"——把流体性质（清洁度、粘度、相态）、工况（压力、温度、流量范围）、精度和压损要求、预算以及安装空间（直管段长度）这几个因素理清楚，对号入座就不难了。

总结对比

简单来说：孔板便宜简单但压损大、易磨损、精度稍逊；喷嘴贵些但压损小、更耐用、精度高、更适合苛刻工况。
