划破微米的界限：半导体先进封装中的超快激光开槽技术

图片摘自公众号：光学与半导体研综

在传统的半导体制造与封装流程中，随着芯片集成度越来越高，封装形式从2D向2.5D、3D演进，晶圆切割过程中传统的机械切割面临着前所未有的挑战：

1.机械应力的噩梦

机械切割本质上是一种物理破碎过程。刀片的高速旋转会给脆性的硅晶圆、玻璃或陶瓷基板带来巨大的机械应力，导致边缘产生微裂纹（Chipping）和崩边。

2. 极窄切缝的需求
随着芯片尺寸不断缩小，为了在单位面积的晶圆上切割出更多的芯片（Die），切缝（Kerf）必须尽可能窄。机械刀片的厚度有限，难以满足微米级的切割精度要求。

3. 复杂材料的挑战
先进封装往往涉及异质集成，材料变得极其复杂，包括低介电常数材料、铜、甚至柔性材料。机械切割难以应对这种软硬结合或多层复合的结构，容易造成分层。

因此，激光开槽作为一种非接触式的加工手段，凭借其“冷加工”特性和极高的灵活性，成为了先进封装产线上的新宠。

图片摘自公众号：光学与半导体研综

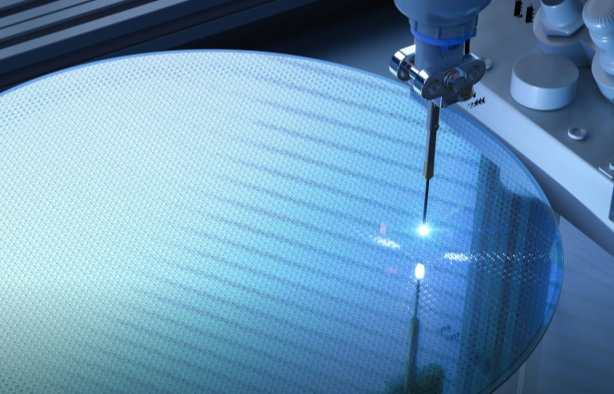

激光开槽，简单来说，就是利用高能量密度的激光束，沿着预定的轨迹对材料进行去除，形成隔离槽。

1. 基本原理：烧蚀与改性
当超短脉冲（皮秒或飞秒级）的激光聚焦在材料表面或内部时，能量在极短的时间内沉积，电子吸收能量后瞬间气化材料，或者在材料内部形成改质层。

●表面烧蚀：直接气化材料表面，逐层剥离。

●隐形切割：激光聚焦在材料内部，形成改性层，后续通过扩膜或应力释放使晶圆沿改性层分离。

2. 追求极致的工艺效果
在先进封装中，激光开槽不仅仅是“切开”那么简单，它对工艺效果有着极高的要求：

●极小的热影响区：长脉冲激光会产生热量堆积，导致材料熔化、重铸，甚至碳化。而超快激光的脉冲宽度短于电子-声子耦合时间，能量来不及转化为热能材料就被去除，从而实现“冷加工”，热影响区通常控制在几微米甚至更小。

●垂直度与粗糙度：槽壁必须垂直且光滑，以保证后续封装结构的可靠性，避免出现应力集中点。

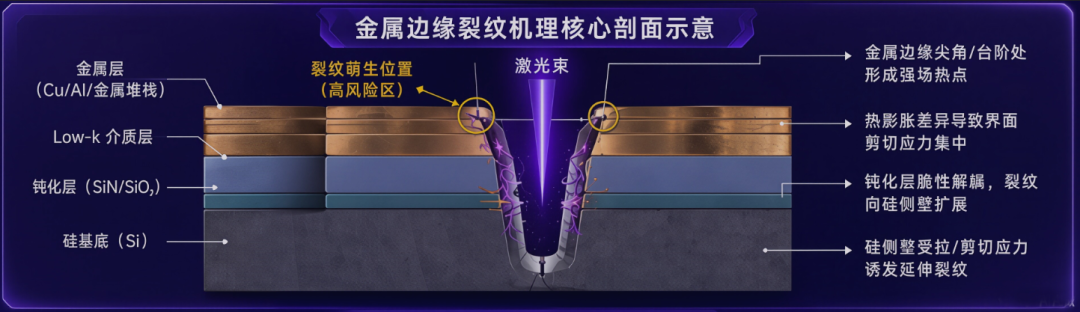

●无微裂纹：这是衡量开槽质量的金标准，直接关系到芯片的良率。

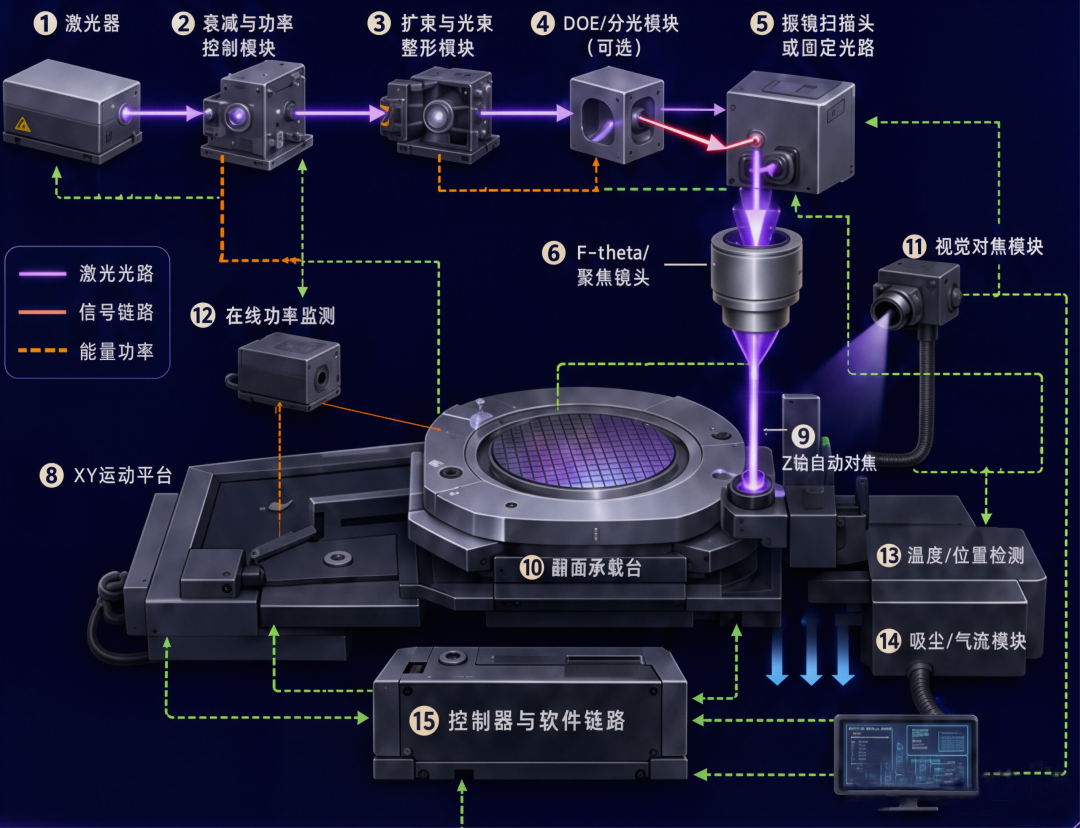

虽然原理听起来直观，但在工业级的大规模生产中，激光开槽对光源的要求近乎苛刻。尤其是作为核心工具的飞秒激光器，其性能直接决定了产线的良率。

1. 为什么必须是“紫外飞秒”？
对于硅、蓝宝石、玻璃等硬脆材料，紫外飞秒激光是目前的最佳选择。飞秒（10^-15秒）量级的脉冲宽度，使得激光峰值功率极高，能够诱发非线性吸收效应，实现传统激光无法做到的透明材料内部加工。

2. 稳定性的生死线
在晶圆厂里，设备需要24小时不间断运行。此时，光源的稳定性成为了最大的挑战。

●功率稳定性：激光功率的微小波动（例如超过±1%），都会导致开槽深度的不一致。

●光束质量：光束指向性的漂移会导致切缝位置偏移。在微米级的加工中，这种偏移是致命的。

●脉冲一致性：如果某个脉冲能量过高，可能会瞬间击穿材料造成崩边；能量过低，则造成加工效率低下。

3. 参数指标要求

为了满足越来越高的加工需求，对紫外飞秒激光器的参数指标提出了很高的要求：

●单脉冲能量：需要较高的单脉冲能量，为保证加工效果，通常需要几十μJ。

●重复频率：为保证加工效率，需要百kHz到几MHz的重复频率。

●使用寿命：为了保证长时间的稳定产线运行，需要较长的使用寿命，通常需要大于15000h。

因此，高端的半导体激光开槽设备，往往配备的是工业级的高稳定性紫外飞秒激光器，这些光源不仅要“快”，更要“稳”。

随着Chiplet（芯粒）和异构集成技术的爆发，激光开槽技术的应用前景将更加广阔。

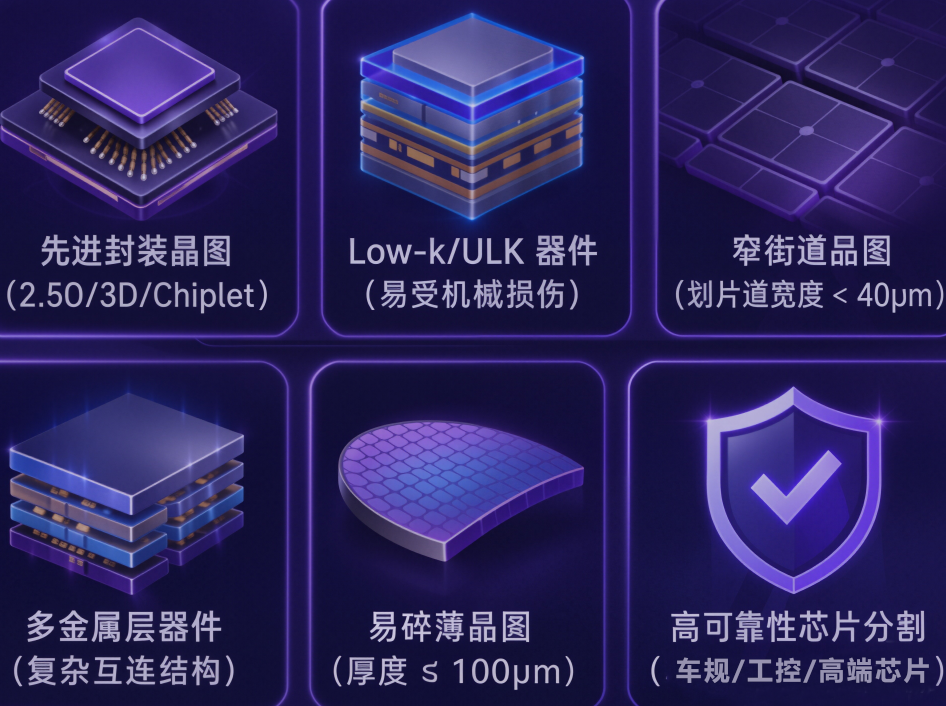

1. 应用趋势：更硬、更薄、更复杂
未来的封装将涉及碳化硅、氮化镓等第三代半导体材料，以及厚度小于50μm的超薄晶圆。这些材料硬度极高且极易破碎，传统加工方式完全失效，超快激光开槽将成为唯一可行的解决方案。

2. 光源国产化的迫切呼唤
长期以来，高端飞秒激光器市场主要被国外少数几家巨头垄断。这不仅是成本问题，更是供应链安全问题。

●成本制约：进口光源价格昂贵，维护周期长，极大地推高了半导体设备的制造成本。

●技术迭代：半导体工艺迭代极快，需要光源厂商与设备厂商紧密配合研发。依赖进口往往导致响应滞后。

目前，国内在超快激光领域已经取得了长足进步，部分国产飞秒激光器在功率和脉宽指标上已接近国际水平。但在长期运行的稳定性、平均无故障时间以及针对特定半导体工艺的定制化能力上，仍有提升空间。

在此背景下，以爱鸥光学为代表的国产超快激光器厂商，坚持通过底层创新打破传统技术束缚，自主研发的iSolver智能控制平台。以“感知+算法+控制”深度融合，解决了超快激光器稳定性不足这一核心痛点。

激光开槽技术的成熟，是半导体装备国产化的一个缩影。只有当核心的“光源”实现自主可控，我们的先进封装产业链才能真正拥有坚实的底气。
