补偿导线不是“普通电线”：热电偶接线最容易错在哪？

发布时间：2026-08-28来源：工业仪表

摘要

热电偶中途接了普通铜线，误差并不是一个固定数值，也不能仅凭“接了铜线”就断定仪表一定失准。真正要查的是：铜线从哪里开始、接点处温度是否一致、冷端补偿在哪里完成，以及导线是否与热电偶分度号匹配。

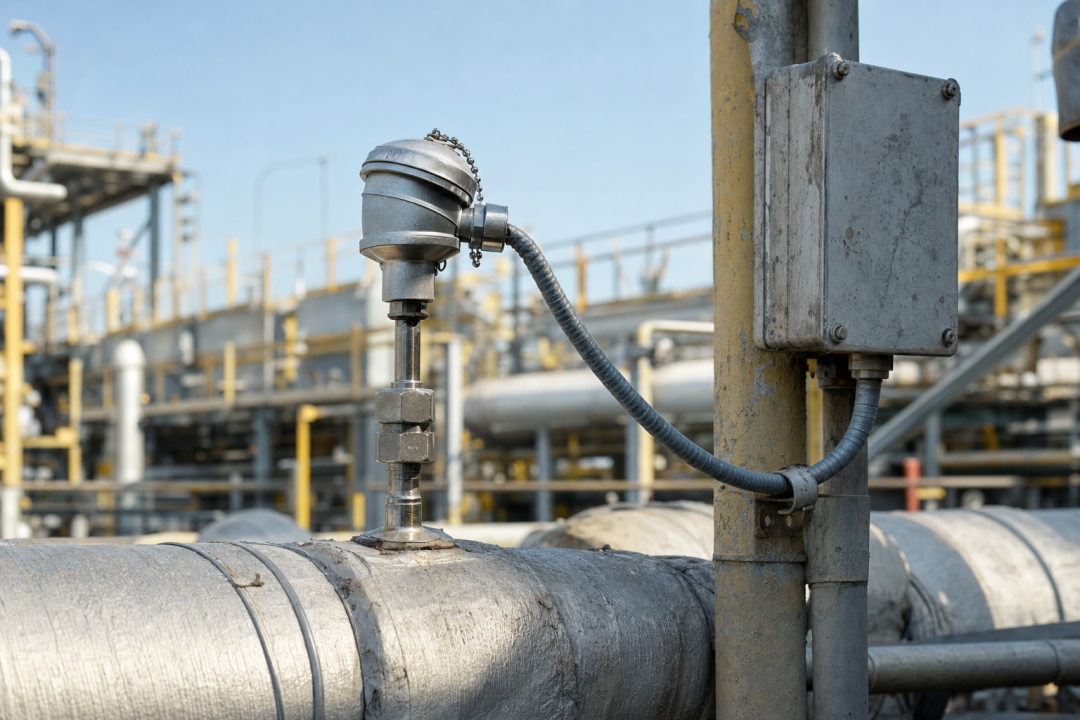

现场有一种故障很磨人：温度显示没有断线报警，趋势也能正常升降，但和便携式温度计或邻近测点相比，总觉得差了几度。打开接线盒才发现，热电偶到控制室之间有一段被换成了普通铜线。

这时最常听到两个答案：“铜线肯定不能用”和“只要正负极没接反就没事”。这两个说法都过于简单。

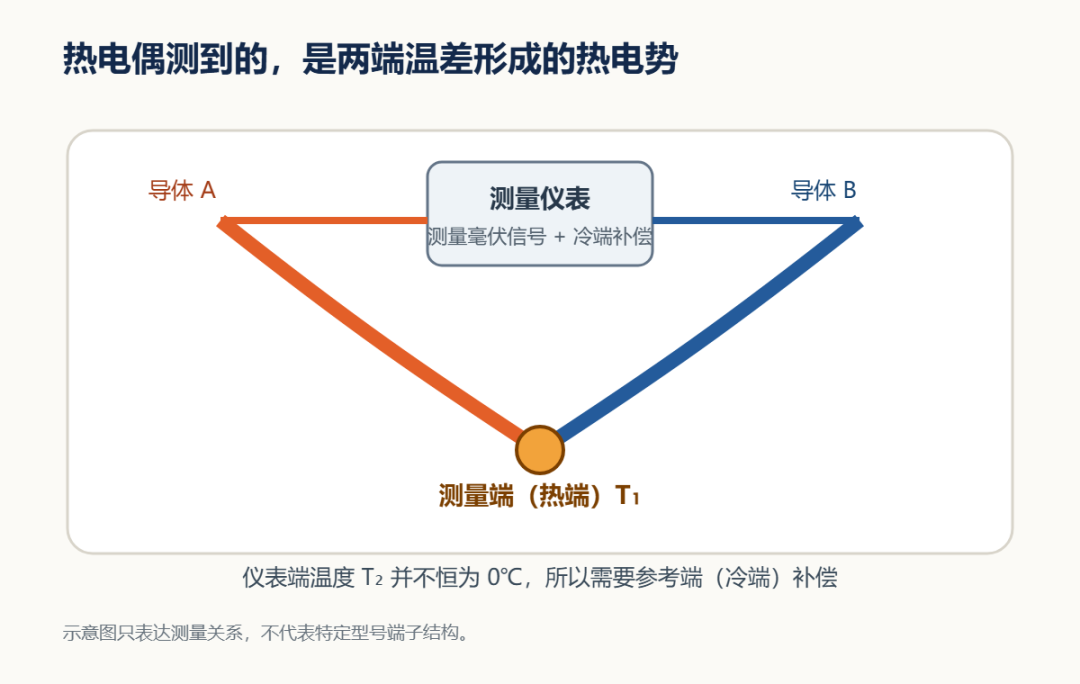

热电偶由两种不同导体组成。测量端与参考端处于不同温度时，回路会形成与材料组合和温差有关的热电势，仪表再依据对应分度号的参考关系换算温度。

IEC 60584-1给出了常用分度号热电偶的热电势—温度参考函数和允差。这里有个容易忽略的前提：标准关系以参考端为0℃建立，而工业现场仪表端通常处于环境温度，所以温度变送器、采集模块或记录仪还要测量端子附近温度并进行参考端补偿，也就是常说的冷端补偿。

因此，热电偶回路不只是“红线和蓝线有没有通”。导体材料、分度号、接点位置、端子温度和仪表组态都会进入最终结果。

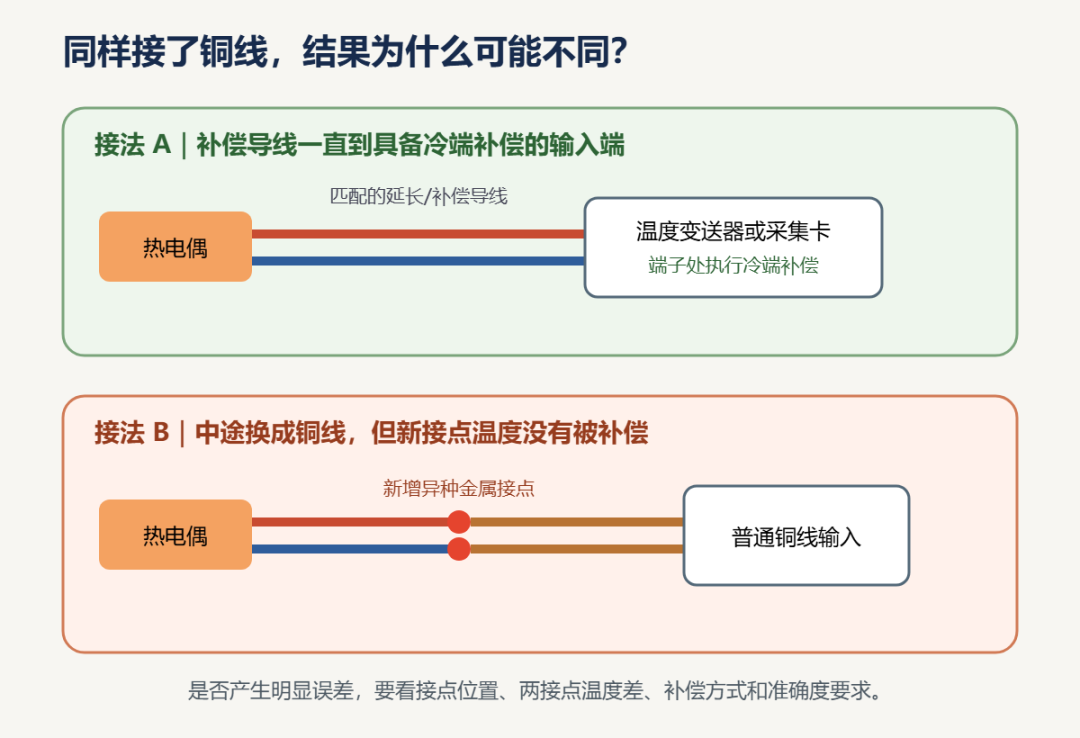

当热电偶或匹配导线中途换成铜线，会形成新的异种金属接点。新增接点是否带来明显误差，取决于接点组合及其温度条件。

如果一对转换接点材料对应、两点处于足够接近的温度，并且后续参考端处理正确，它们产生的附加影响可能互相抵消或很小；如果两个接点存在温差，或接线材料、极性、补偿位置不匹配，就可能引入附加热电势。这个误差不会固定为“几度”，它可能随接线盒日晒、柜内温升和环境变化而漂移。

所以，看到铜线只能说明“这里值得查”，不能单凭外观确认误差大小。确认需要结合完整接线、各接点温度和测量回路设计。

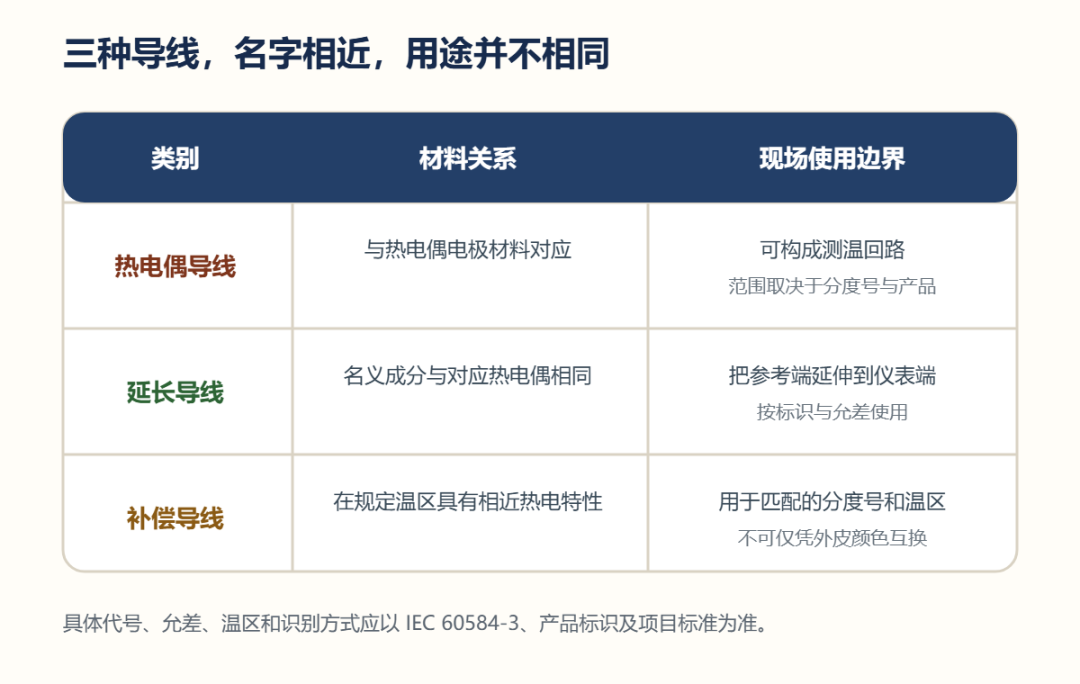

IEC 60584-3对热电偶延长导线和补偿导线的识别、制造允差及工业过程使用要求作了规定。两者的共同目的，是在规定条件下把热电偶的参考端关系延伸到测量仪表处，但材料关系并不相同。

延长导线的名义成分与所匹配热电偶相同；补偿导线则是在规定温区内具有相近热电特性的不同合金。普通铜线不按对应热电偶特性设计，使用前必须把接点位置、参考端方案和系统设计一起核对。

外皮颜色可以辅助识别，却不能作为唯一证据。不同标准体系和产品可能采用不同标识方式；旧电缆褪色、现场重套号码管也会造成误判。更可靠的方法是查看电缆完整印字、项目电缆表、端子图和材料证明。

假设热电偶中途在一个户外接线盒内改接铜线。盒内上下端子温度接近时，附加影响可能不明显；太阳直晒、热管道烘烤或柜内通风不良造成两个转换点温度不一致时，偏差可能随环境温度变化。

这也解释了为什么一些测点在夜班看起来正常，午后却逐渐偏离。这样的趋势只能提高对接线和参考端问题的怀疑，不能直接排除热电偶老化、绝缘下降、插入深度不足、套管传热、端子接触、输入通道或工艺温度不均等原因。

还有一个常见现象：把热电偶输入端直接短接后，仪表通常会显示接线端附近温度，而不是0℃。在启用内部冷端补偿的常见仪表上，这是工作原理导致的结果，并不能单独证明通道损坏。

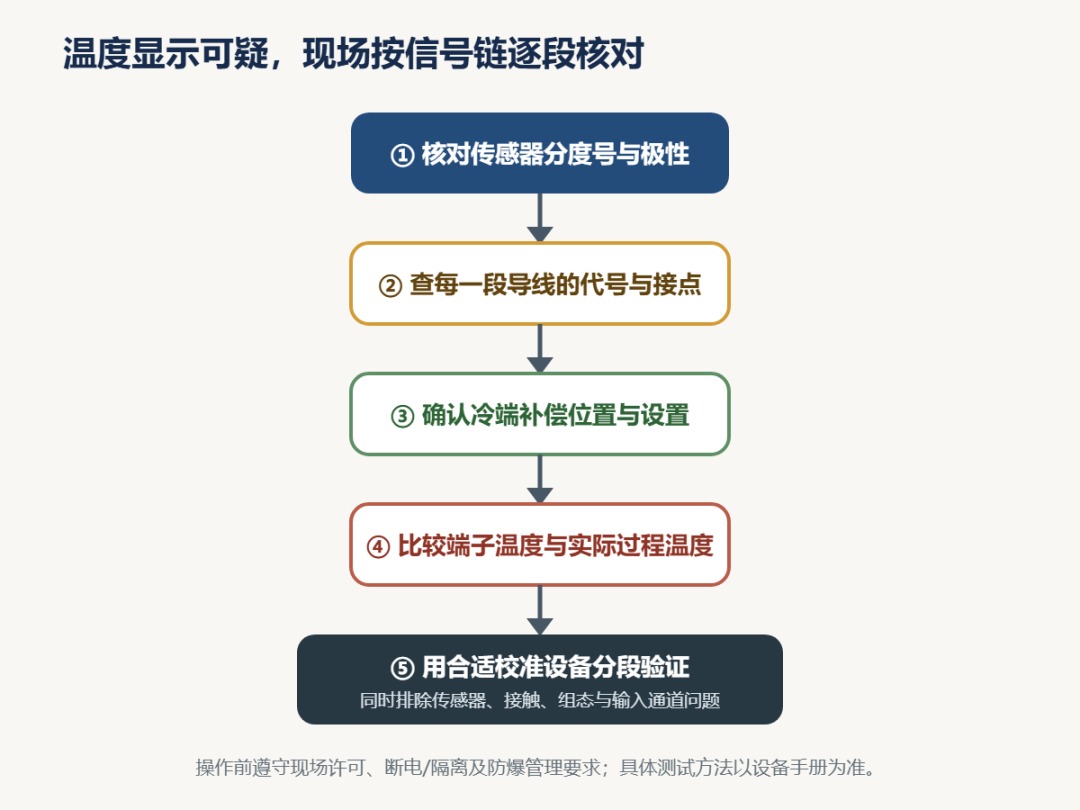

排查时先把完整信号链画出来：热电偶测量端、接线盒、中间电缆、隔离或温度变送器、I/O端子和系统组态，一个接点也不要省略。

使用校准器或毫伏源模拟热电偶信号时，必须确认设备采用哪种冷端补偿方式；否则测试接线本身也可能制造误差。不能把普通万用表测得的通断结果当成完整的准确度验证。

热电偶接线不是见到铜线就判错，也不是导通就判对。可靠判断要回答四个问题：热电偶是什么分度号、材料在哪个位置发生变化、转换接点处于什么温度、冷端补偿到底在哪里完成。

对常见工业测温回路，优先按照设计文件和仪表说明书使用匹配的延长导线或补偿导线，通常比现场临时拼接更可控。若系统采用特殊参考端、现场温度变送器或其他接线方案，则应按该系统的批准图纸和厂家要求评估，不能套用一句“铜线绝对不行”。

涉及防爆区域、运行设备或联锁测点时，开盖、拆线和信号模拟前应履行现场许可，并确认隔离、防爆和联锁旁路要求。本文提供一般测量原理和排查思路，不替代具体装置规程。
