数据库光纤阵列的“精密骨架”：飞秒激光玻璃V槽如何撑起高速光通信的未来
在高速光通信、激光传感、激光雷达、精密光学器件领域，精度、稳定性、一致性永远是核心竞争力。多通道光纤阵列作为光电系统的关键连接核心，其定位精度、耦合效率直接决定整套设备的性能上限。这个看似小巧的组件中，V型槽基板正扮演着不可或缺的“精密骨架”角色。
什么是光纤阵列与V型槽？

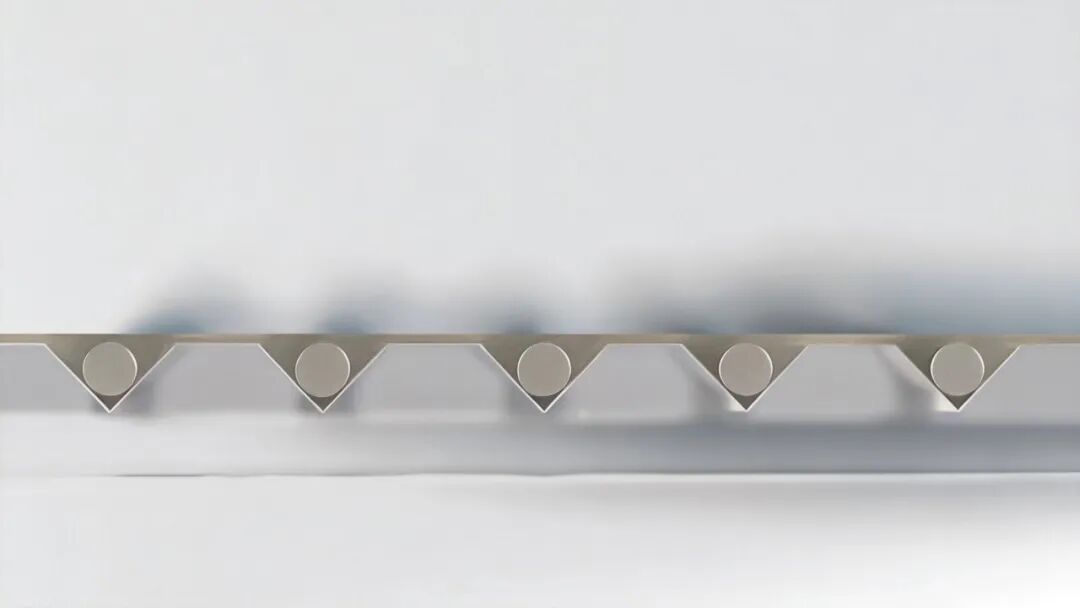

光纤阵列（FA），是利用V型槽基片将一束光纤或一条光纤带按照规定间隔安装在基片上所构成的阵列。它的核心任务是为光纤提供精准的定位，确保多通道光信号能够高效、低损耗地完成耦合与传输。
V型槽正是实现这一任务的关键。V型槽的精度，直接决定了光纤阵列的性能上限。
玻璃V槽加工难在哪？
玻璃V槽的加工，看似只是刻出几道凹槽，实则是一项对精度、完整性和一致性要求极高的微纳制造挑战。
V型槽的夹角设计为60°，这是为了与标准光纤实现最稳定、最紧密的物理接触。在加工中极易产生微裂纹或边缘崩塌，要保证角度公差严苛至±0.5°，对任何加工方式都是极致考验。
在多通道光纤阵列中，每一道V槽的宽度和深度必须严格一致。而随着通道数增加，激光扫描路径的累积误差等因素都可能破坏这种一致性，直接影响阵列的整体耦合性能。
V槽侧壁是光纤的直接接触面，其表面粗糙度直接影响光纤放置的稳定性和长期可靠性。光纤与槽壁之间的微观凹凸不平会导致信号衰减甚至光纤微裂。
飞秒激光如何破解难题？

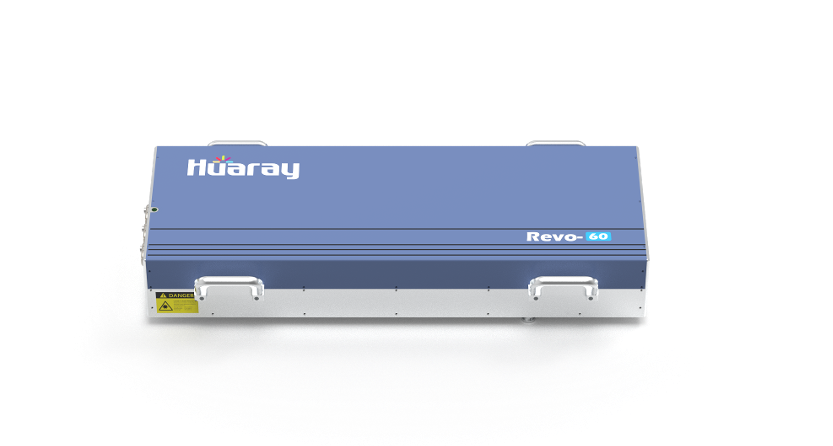

面对上述重重难点，华日激光自主研发的Revo系列工业级光纤飞秒激光器给出了系统性解决方案。
![Revo-60飞秒激光器[202509] (2).png](/dwe_message/2026-08-29/bbda91be2452f58fb4c6dfacf5e8c492.png)
■ 破解角度难题——极致稳定的脉冲输出

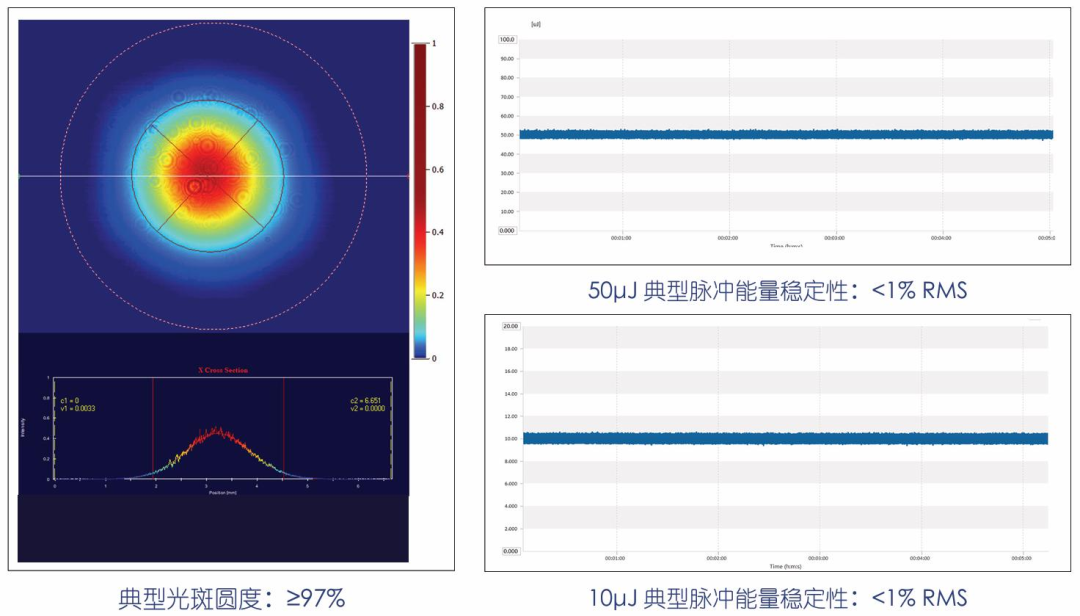

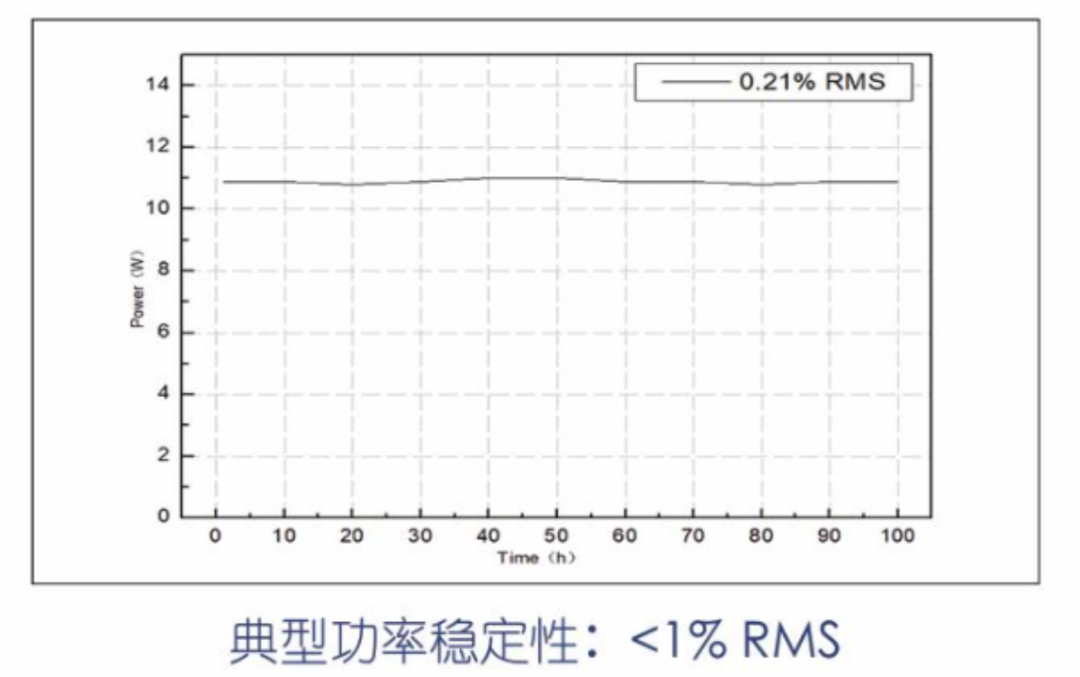

Revo 光纤飞秒激光器脉冲能量波动RMS＜1% ，长时连续加工功率漂移可控。在光纤阵列V槽的多通道批量加工中，这种稳定性保证了每一道V槽的尺寸一致性和加工质量的可重复性，为±0.5μm的纤芯位置精度提供了可靠保障。
■ 破解一致性难题——高保真光束质量。
Revo光纤飞秒激光器光斑圆度＞95% ，加工无纵向畸变，确保在复杂三维结构加工中始终保持优异的形貌精度。
■ 破解崩边难题——“纯粹冷加工”

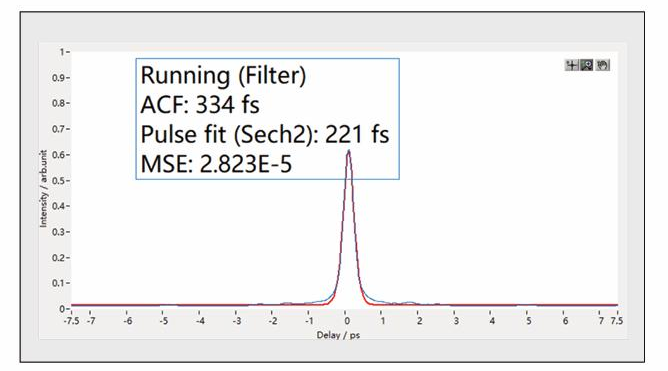

Revo 光纤飞秒激光器输出脉冲宽度最小稳定在290fs 。极短的脉宽确保激光能量在材料热传导发生前就完成消融，热影响区极小。这一特性对于玻璃等硬脆材料的V槽加工至关重要，能够完美控制加工边缘的崩边、微裂纹和热损伤，彻底告别传统加工中“一碰就裂”的窘境。
华日激光采用Revo红外飞秒振镜扫描方式，对玻璃V槽的凹面与斜面进行加工。
[ 点击查看飞秒激光玻璃V槽加工视频 ]

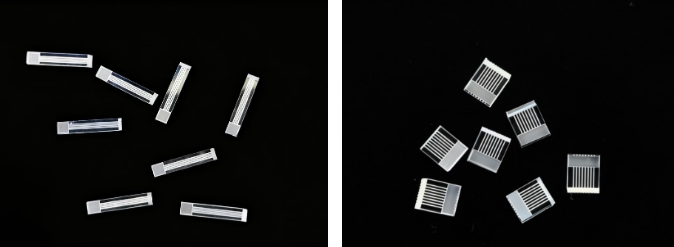

四通道/八通道V型槽

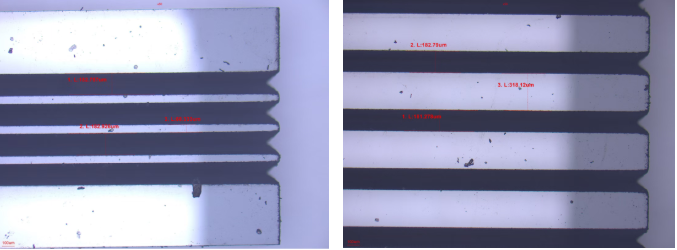

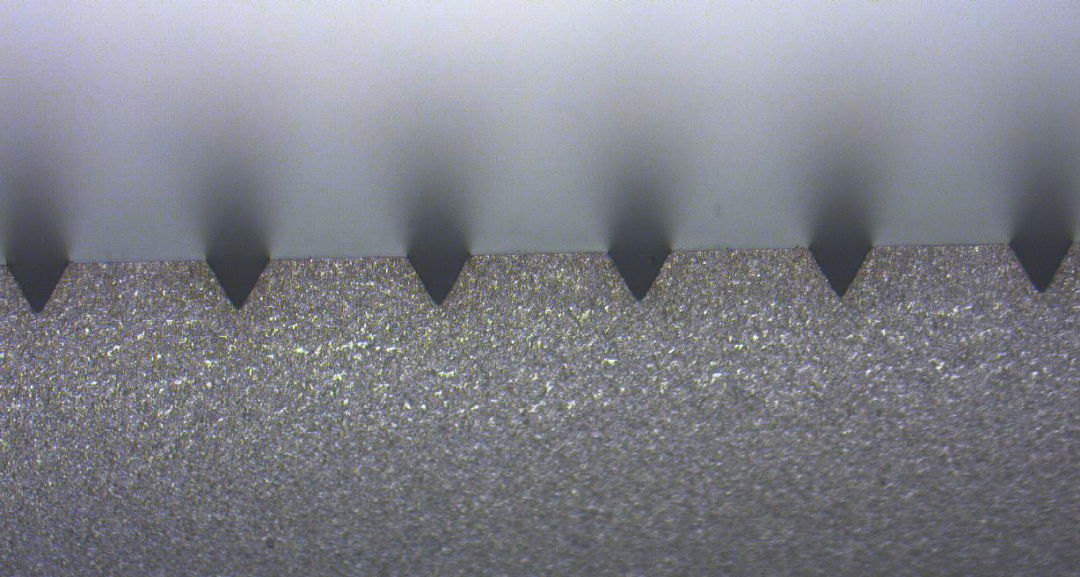

四通道/八通道V型槽加工质量

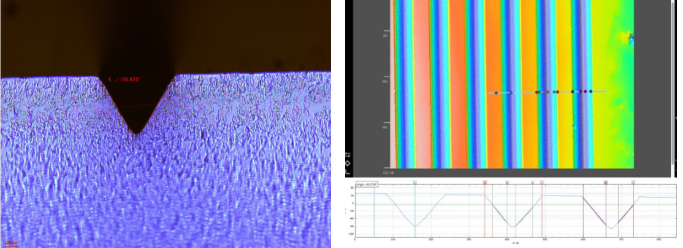

V型槽加工角度和一致性
V 槽精度：四通道V槽和八通道V槽尺寸一致性优异；
复杂结构：V槽角度整体结构形貌满足设计要求；
崩边控制：外形切割崩边＜5μm，加工质量优异。
玻璃光纤阵列器件广泛应用于PLC光分路器、AWG、光纤耦合器、MEMS器件及高速光模块等光通信领域。华日激光Revo光纤飞秒激光器在玻璃V槽加工中展现出的高精度与一致性，为后续多通道、高密度光纤阵列的量产奠定了坚实的技术基础。
来源：华日激光
