摘要

“管道里明明有介质，电磁流量计怎么还是零？”到现场先对比本地表和DCS：两边都为零，检查工艺条件、传感器和参数；本地有数而DCS为零，重点就应转到输出回路和接收通道。

泵已经启动，阀门也打开了，DCS上的流量却一动不动。有人先去紧接地线，有人准备关闭空管检测，还有人直接怀疑转换器坏了。

但“设备在运行”和“测量管内存在可测的满管流动”不是同一件事。电磁流量计显示零，可能是工艺条件没有成立，也可能是传感器信号、诊断设置、输出回路或DCS显示出了问题。

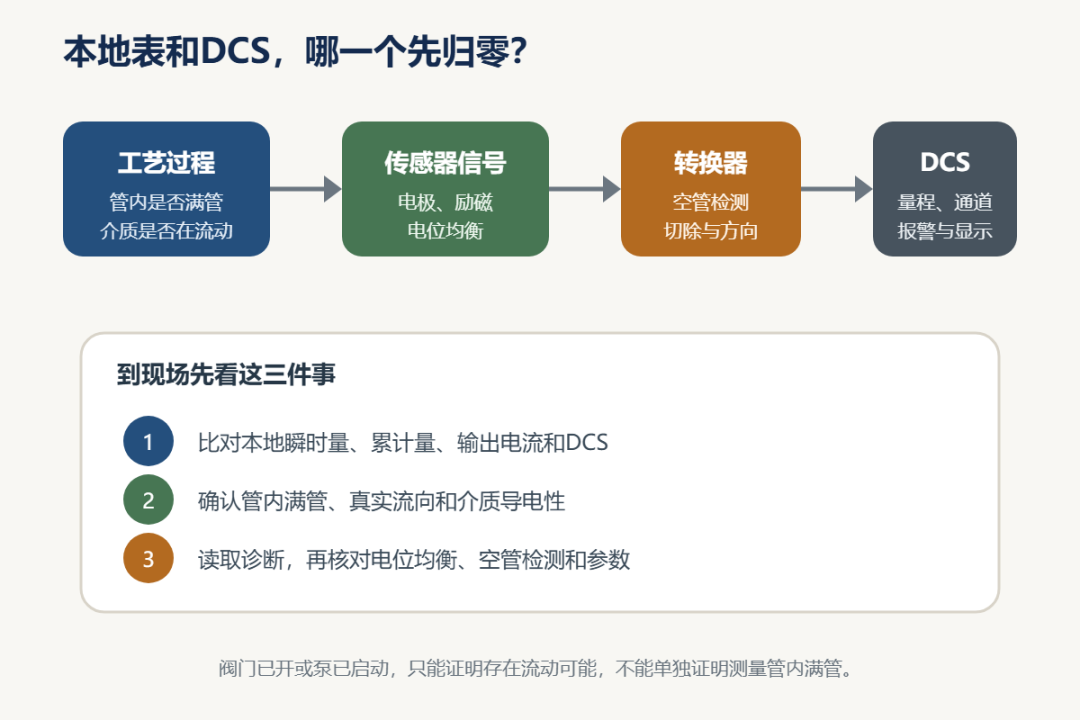

01 现场表为零，还是只有DCS为零？

现场说的“没流量”，至少可能有四种不同现象：本地瞬时流量为零、累计量不增加、4–20 mA或脉冲输出为零，以及本地有数但DCS画面为零。

这四种现象对应的检查范围并不相同。本地有正常流量而DCS为零，应优先查输出方式、回路、隔离器、I/O通道和量程；本地显示与输出同时为零，才把注意力向工艺、传感器和转换器内部移动。

阀门开度、泵运行信号和管道振动只能说明“可能有流动”。旁路打开、止回阀未开启、泵气堵、管内气液分层或低负荷运行，都可能让实际通过流量计的液体与想象不同。

02 电磁流量计要工作的三个前提

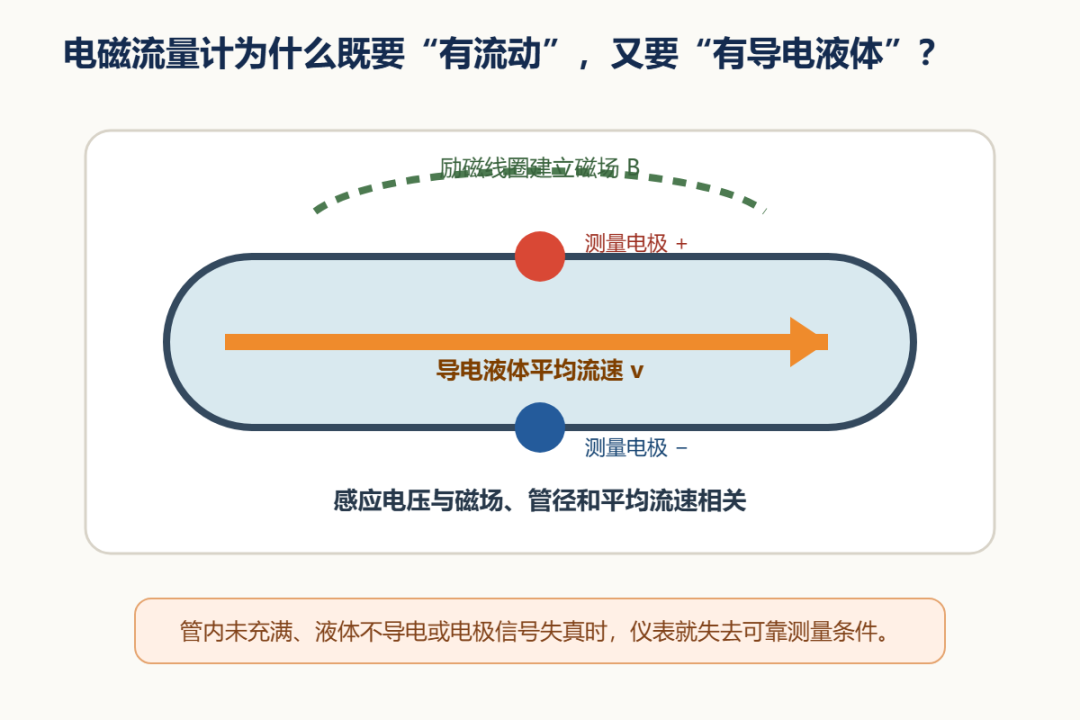

电磁流量计利用导电液体在磁场中运动产生的感应电压测量平均流速。对常见满管式电磁流量计而言，至少要满足三点：介质具有满足该型号要求的电导率、测量管处于满管状态、液体相对电极存在有效流动。

它不是靠“管内有没有压力”判断流量。静止的导电液体可以把管道充满，但流速为零时流量仍应为零；相反，管内虽有液体流过，如果测量管未充满，电极接触状态和流场会改变，测量值与诊断状态都可能失去可靠性。

介质电导率的具体下限取决于产品、传感器结构和应用，不能套用一个适用于所有电磁流量计的固定数字。应以对应型号的技术资料为准。

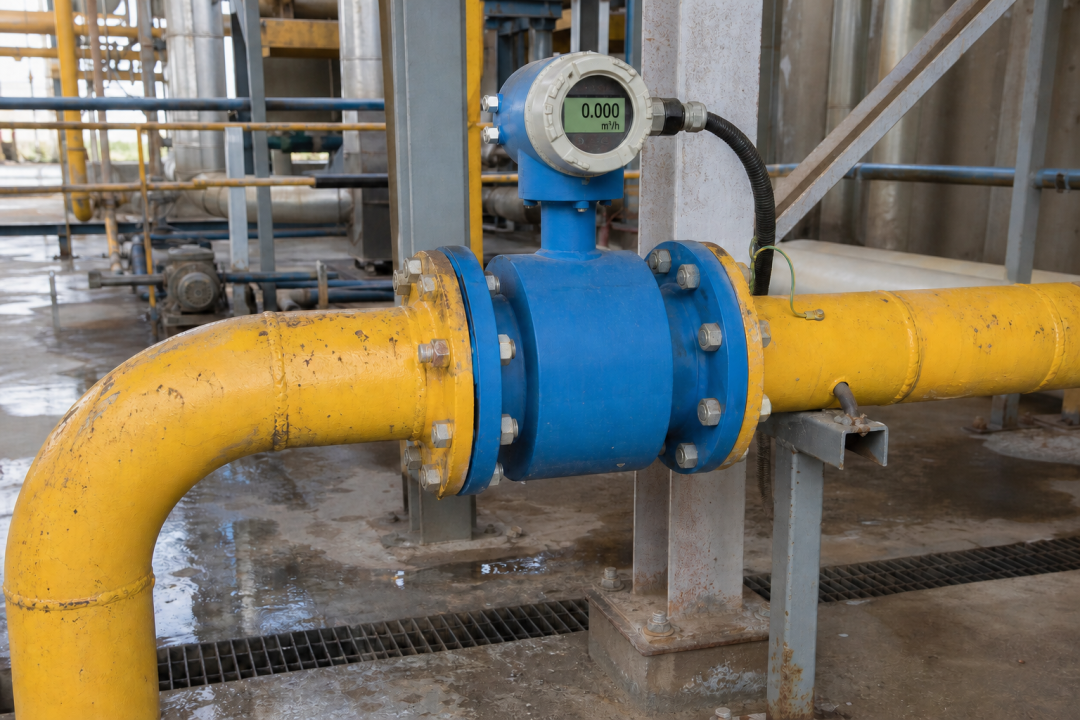

03 满管不是“管道里有液体”这么简单

最容易出问题的位置，是水平管线的高点、自由排放管段、下游无背压位置，以及泵吸入口附近容易夹带空气的区域。管道里能看到液体，并不代表测量管截面始终被液体充满。

竖直管段采用向上流动通常更有利于维持满管；水平安装时，电极平面和转换器方向还要服从具体型号要求。Endress+Hauser的Promag安装资料指出，合适的安装方向有助于避免气体积聚和沉积，部分型号的空管检测电极也要求转换器处于规定方向。这个结论不能反推成“所有品牌都必须完全相同”，安装时仍应查本机手册。

确认满管不能只看管线图。还要结合上下游标高、排放方式、阀门位置、泵状态、管道压力和可能的气体聚集位置判断；必要时由工艺人员共同确认。

04 接地线拧紧了，不等于电位均衡已经正确

电磁流量计测量的是很小的电极信号，需要被测液体与传感器参考电位建立稳定关系。现场常把保护接地、仪表接地和介质电位均衡混在一起，看到黄绿线就认为问题已经解决。

实际方案取决于管道材质、衬里、法兰结构、传感器是否带参考电极以及厂家设计。导电金属管道、绝缘衬里管道和塑料管道的做法可能不同；某些工况需要接地环或接地电极，另一些产品并不需要额外接地环。

检查时应核对接线图和完整型号，确认连接点无厚漆、锈蚀或松动，并检查信号电缆、励磁电缆和动力电缆是否按说明书布置。不能用临时乱搭线代替规定的电位均衡方案，更不能把接地环当成所有现场的通用答案。

05 空管检测报警，不等于传感器一定真的空了

空管检测通常利用电极或专用检测电极对介质接触状态进行判断。横河AXG资料把“Empty detect”归为过程报警，并建议确认测量管是否充满；ABB ProcessMaster资料也明确指出，空管或部分充满会影响测量，并要求相应诊断功能按现场介质和条件进行设置。

因此，看到空管报警时，第一步仍是确认工艺满管。确认确实满管后，再查电极附着物、介质电导率变化、检测阈值、安装方向、接线和现场调试状态。直接关闭空管检测可能只会隐藏报警，并不会恢复一个失真的测量信号。

不同产品对空管检测的硬件条件、安装方向、介质电导率和调整步骤要求不同。菜单名称、阈值和报警输出行为必须查对应版本手册，不能照搬其他品牌参数。

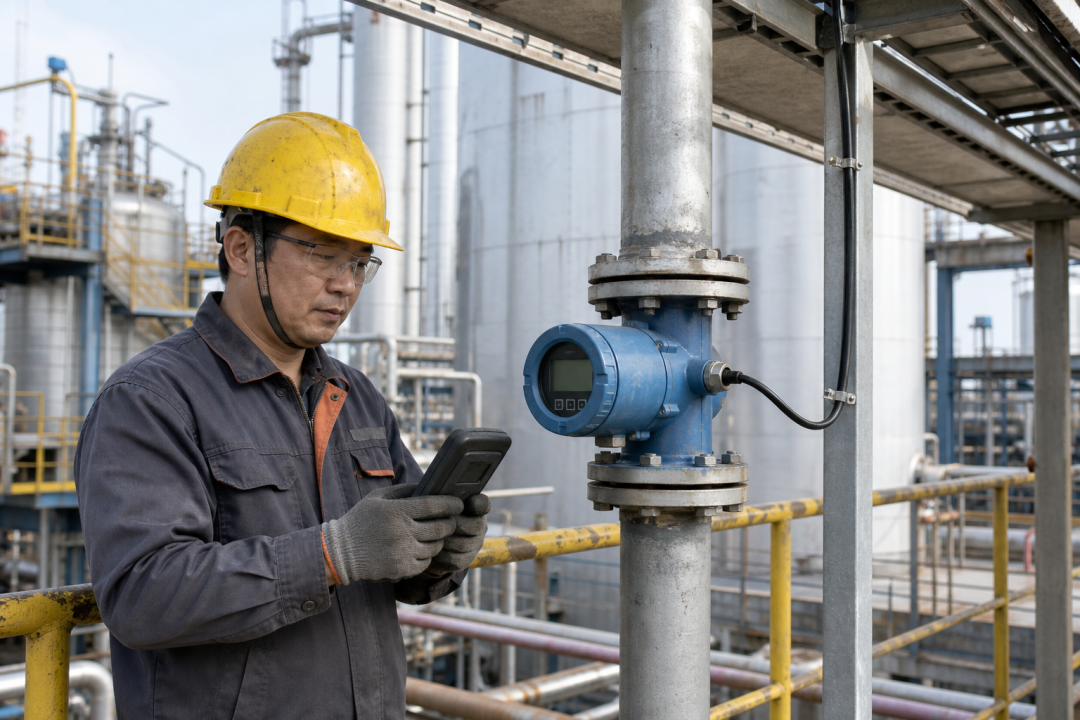

06 到现场怎么查？

1. 看本地显示：记下瞬时流量、累计量和诊断提示，确认是稳定为零、间歇归零，还是数值乱跳。
2. 对照DCS：本地有数而DCS为零，查输出模式、实际回路电流、隔离器、I/O通道和量程，不要先拆传感器。
3. 核实管道状态：本地也为零时，让工艺人员共同确认阀门、泵、旁路、真实流向和满管条件，再检查低流量切除等基本参数。
4. 根据报警继续查：出现空管报警，检查安装方向、电极状态和检测设置；数值跳动并伴随信号报警，再查电位均衡、信号电缆、气泡和电极附着。

这些外部条件都排除后，再进一步检查传感器、励磁回路和转换器电子单元。

涉及带压管线、防爆区域或联锁流量测点时，开盖、拆线、模拟信号或拆表前应履行现场许可，并确认隔离、联锁旁路和防爆要求。本文提供通用诊断框架，不代替具体型号说明书和装置操作规程。
