数据库矩形科技 楼宇自控（BA）系统 产品规格书
一、系统概述
矩形科技楼宇自控（BA）系统依托自主
PLC
工业技术底座，产品体系包含
SU系列楼控专用DDC
、
Rect-Control楼宇监控平台
、
π-EBOX协议网关
三大核心组件。系统设计贯彻集散式控制模式，即集中管理、分散控制，各控制系统通过现场DDC控制器实现就地监控，同时通过以太网网络（Modbus-TCP）将各控制器连接起来，组成集散式的楼宇自控系统。
系统可覆盖的建筑智能化控制子系统包括：
新风系统、冷热机组系统、空调系统、给排水系统、风机盘管系统、热交换监控系统、照明系统、门禁系统、电梯监控系统、消防监控系统、能源管理系统
等。
二、硬件产品规格
1. SU系列楼控DDC控制器
SU系列是矩形科技专为楼宇自控开发的直接数字控制器（DDC），基于自主PLC平台开发，非外购方案。

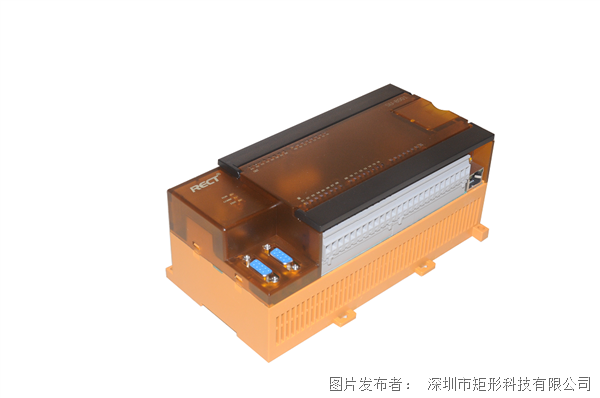

（1）SU8001（CPU模块）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

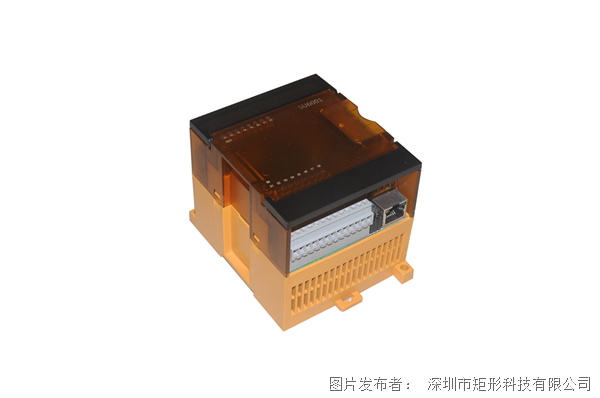

（2）SU6001（CPU模块）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

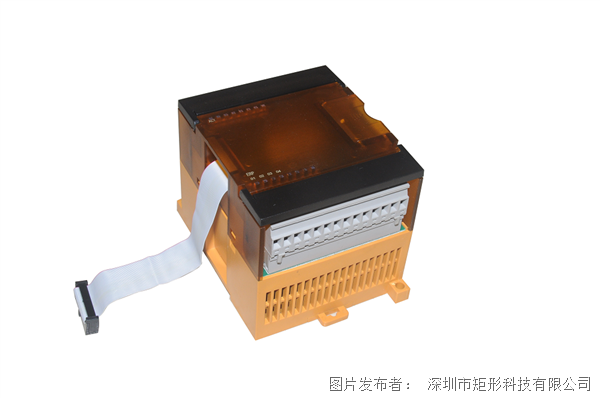

SU系列扩展模块
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SU8001核心特性：
采用全国产化设计，器件及种类实现双国产化，从芯片到操作系统均拥有自主知识产权
分布式集散控制，断网本地自治运行——网络中断后空调、水泵、风机逻辑照常执行
支持单站最大10,000个控制点（含DI、DO、AI、AO）
工业级架构，MTBF可达10万小时，抗浪涌、抗电磁干扰
工作温度：标准版0℃～65℃；宽温型号-40℃～+75℃
可选三防处理，应对潮湿、粉尘环境
内置BACnet IP/MSTP、Modbus
RTU
/TCP、CANopen等多协议
支持远程编程、远程调试、远程运维

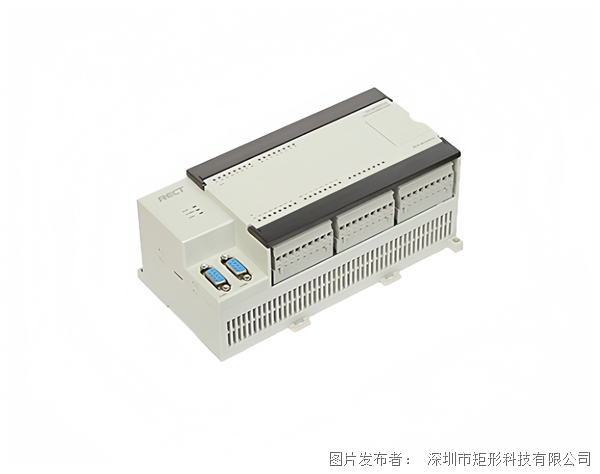

2. N80系列混合型PLC（楼宇控制适用）
N80系列PLC同样可应用于楼宇自控场景，以下为典型型号：
N80-M44MAD
|
|
|
|
|
|
|
|
|
|
|
|
|
|
N80-M22MAD
|
|
|
|
|
|
|
|
|
|
N80-M21MAD
|
|
|
|
|
|
|
|
|
|
|
|
|
|
N80系列共性技术规格：
采用高速ARM处理器，速度可达210MIPS
单体本体最大支持22路模拟量、74路数字量I/O
支持多达16个扩展模块，扩展模块可分布式安装，距离可达100米内
全系列自带网口，多路串口
支持Modbus-RTU和Modbus-TCP协议
支持自整定PID功能
符合IEC61131国际标准

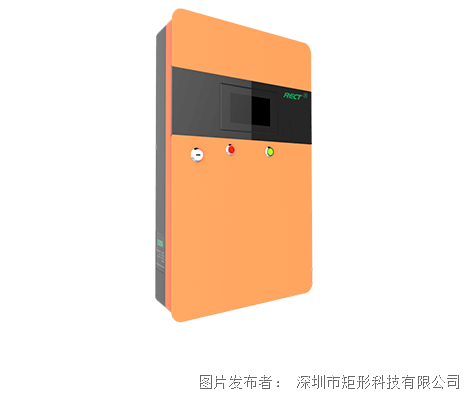

3. CDB云智控（云端智能控制箱）
CDB云智控是一款模块化、免配柜、免编程、免调试的云端智能控制箱-20。
|
|
|
|
|
|
|
|
|
|
|
|

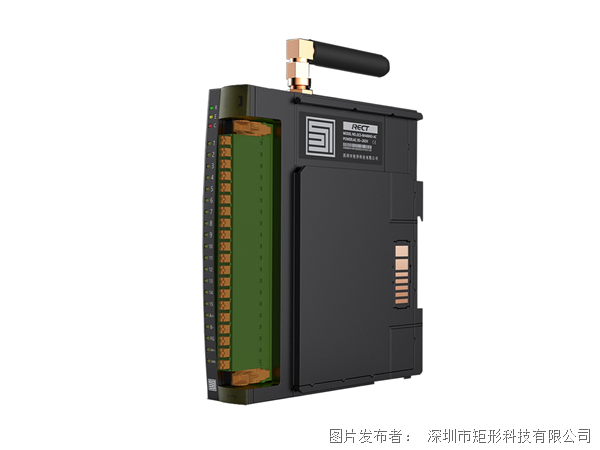

4. π-EBOX系列边缘采集网关
π-EBOX是矩形科技推出的边缘计算网关，集
PLC控制、超级网关、边缘计算
于一体
-
。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
协议支持：
内置300+成熟工业协议，覆盖市面95%主流PLC协议
支持S7-1200/1500/300、三菱MC/FX、欧姆龙FINS、Modbus-RTU/TCP、OPC UA、CANopen等
支持Modbus RTU/Modbus ASCII/Modbus TCP/CAN/自由通讯协议等
支持任意协议互转
三、软件平台规格
1. Rect-Control楼宇监控平台
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

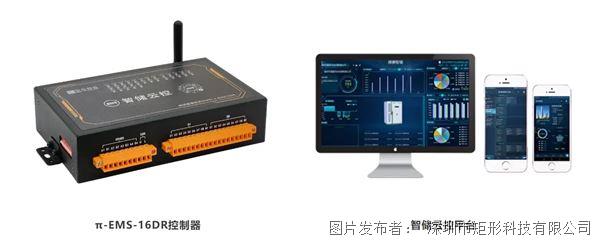

2. π-
EMS
能源管理平台（BA+EMS一体化）
矩形科技独有BA楼控+π-EMS能源管理二合一平台，同时管控车间生产设备、中央空调、光伏储能、充电桩等
-
。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、系统关键参数汇总
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
五、应用领域
矩形科技楼宇自控系统可广泛应用于：
商业写字楼
机场航站楼（如深圳机场T3航站楼）
轨道交通
医疗卫生机构
研究机构
院校
文体娱乐场馆
产业园区
零碳园区
