涡街流量计突然归零：两次维修，故障却完全不在同一个地方？

发布时间：2026-09-15来源：工业仪表

摘要

同样是“涡街流量计无显示”，一台坏在输出电子单元，另一台则因过程温度与仪表配置不匹配而损坏检测元件。今天看两个现场案例，会发现维修的关键不是记住某个故障答案，而是先判断信号究竟断在什么位置。

操作人员打来电话时，只说了一句：“蒸汽还在走，涡街表没数了。”

到了现场才知道，“没数”这两个字可以包含很多情况：液晶屏不亮、瞬时流量为零、4–20 mA 没电流、脉冲消失，或者只是 DCS 画面归零。下面两次维修，表面现象很像，故障位置却隔了好几层。

这台表原本运行正常，故障发生后，现场先确认供电没有明显异常，再通过手持通信工具执行模拟输出测试。改变测试输出设定后，回路电流仍没有按要求变化。结合接线、负载和接收端检查，故障范围逐渐收缩到转换器电子单元。

这里需要强调：案例里使用的工具和菜单属于具体产品。横河部分涡街型号提供模拟输出回路测试，现行 VY 系列资料中可以看到 J10 Test analog output；其检查步骤、测试点、负载条件和允许误差都有明确规定。换成其他品牌或系列，菜单名称和测试方法可能完全不同。

回路测试的价值，不是“一键证明放大板损坏”，而是暂时绕开实际旋涡信号，观察转换器和输出回路能否按指令工作。如果强制输出正常，问题更可能位于工艺、检测元件或参数一侧；如果强制输出仍不正常，才继续查供电、极性、负载、端子、输出模式、接收通道和电子单元。

电子单元更换后，这台表恢复了输出。但维修并没有在“有电流了”这一刻结束。

涡街流量计的组态不只有口径和量程。不同产品还可能涉及传感器系数或仪表系数、介质类型、流量单位、密度及温压补偿、低流量切除、阻尼、报警方向、脉冲与模拟输出方式等。哪些参数必须恢复，要看原始数据表、备份记录和对应型号手册。

恢复组态后，还应完成厂家规定的自检、回路测试和功能验证。是否需要重新检定或校准，应依据仪表用途和企业计量管理要求决定。生产急用可以解释当时为什么先恢复运行，但不能把验证步骤永久省掉。

另一台表装在过热蒸汽管线上，投用时间并不长。现场检查时，转换器没有得到正常检测信号；停产并完成隔离、泄压和降温后拆检，发现检测元件的绝缘或密封部位出现异常，引线也有损坏。后续结合仪表配置和实际过程温度，维修人员将原因指向温度选型不匹配。

这个案例能说明高温可能损伤不适用的检测结构，却不能推出一条通用的“普通型低于250℃、高温型低于350℃”。不同厂家、系列、材质以及一体式或分体式结构的允许温度并不相同。横河部分高温涡街产品的公开规格可到 450℃，但这个数字也只能用于对应型号，不能套到其他仪表上。

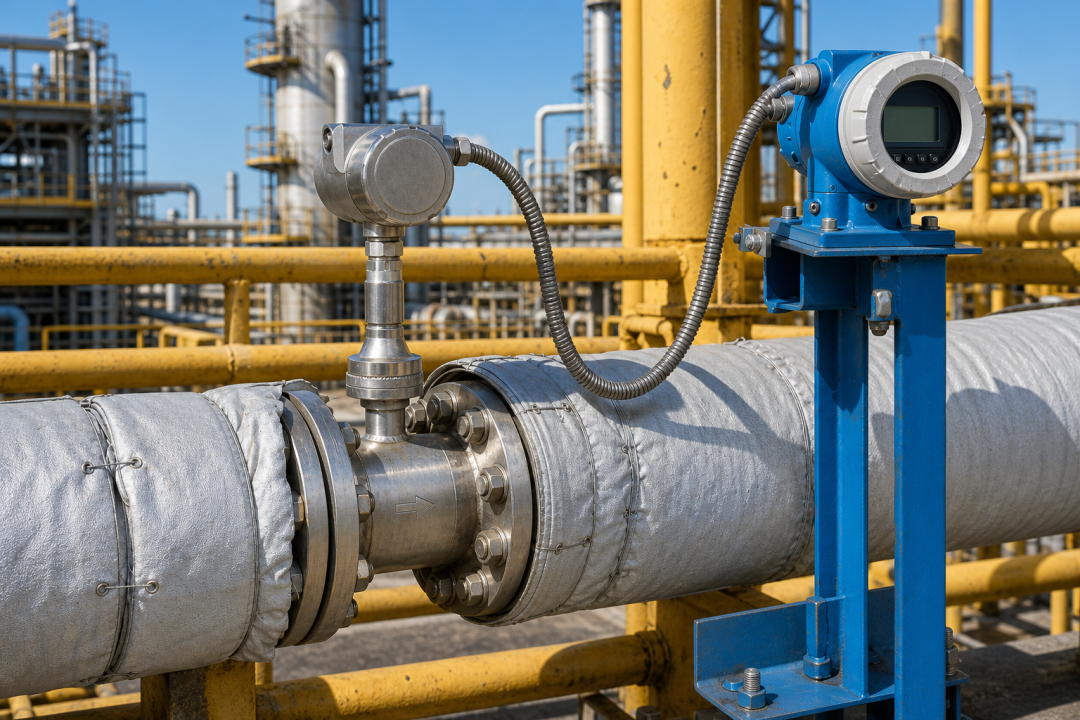

有经验的维修人员可能会通过外形快速判断配置，例如观察转换器与检测体的间距。但外观只能提供线索，不能代替型号核对。相似的延长结构可能服务于高温、低温、分体安装或其他设计目的，厂家之间也没有统一的外形判据。

高温蒸汽工况至少要核对以下内容：完整型号代码、过程温度范围、环境温度限制、检测体和密封材质、一体式或远传式配置、保温边界、电子部件的热隔离方式，以及厂家规定的安装方向。

现场图上“看起来像高温型”，不等于它的每一个部件都适用于当前温度。铭牌、采购数据表和厂家手册三者对不上时，应先把配置查清，而不是继续试运行。

前两个案例都是部件问题，但现场更常见的另一种情况，是实际流动没有进入仪表的有效测量范围。

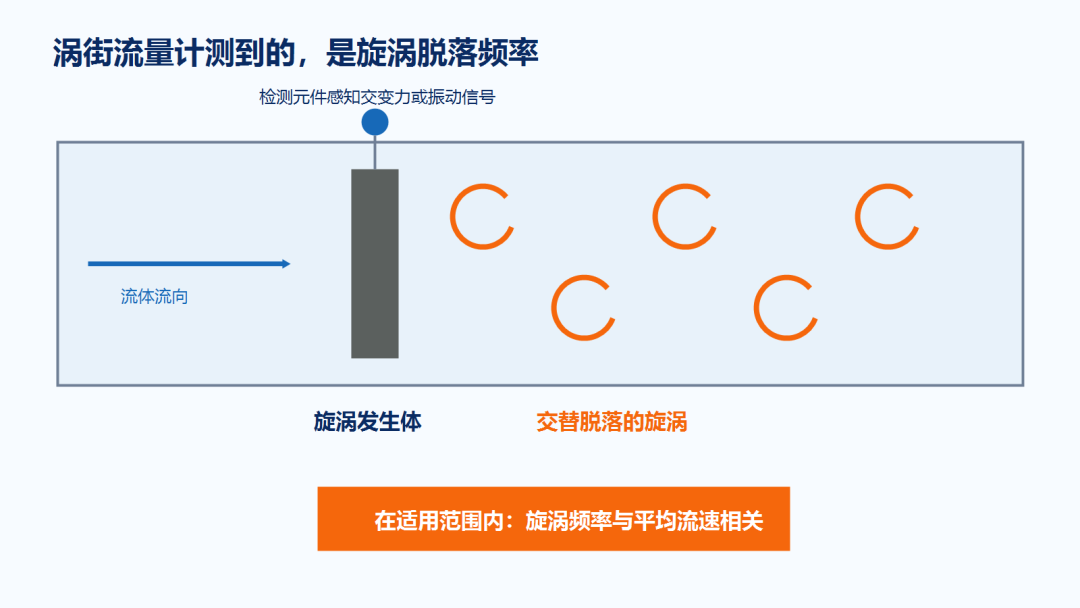

涡街流量计通过检测旋涡脱落频率得到流量信息。在适用范围内，频率与平均流速相关；当实际流速过低、信号幅度不足，或者低流量切除值设得过高时，显示可能停在很小的数值或直接归零。

这时继续降低切除值不一定能解决问题。口径选得过大、工艺负荷下降、液体未满管、气液两相、流向错误、密度和黏度条件变化，以及强机械振动，都可能影响判断。仪表长期运行在测量下限附近，更应该重新核对实际负荷和选型，而不是把所有微弱信号都放出来。

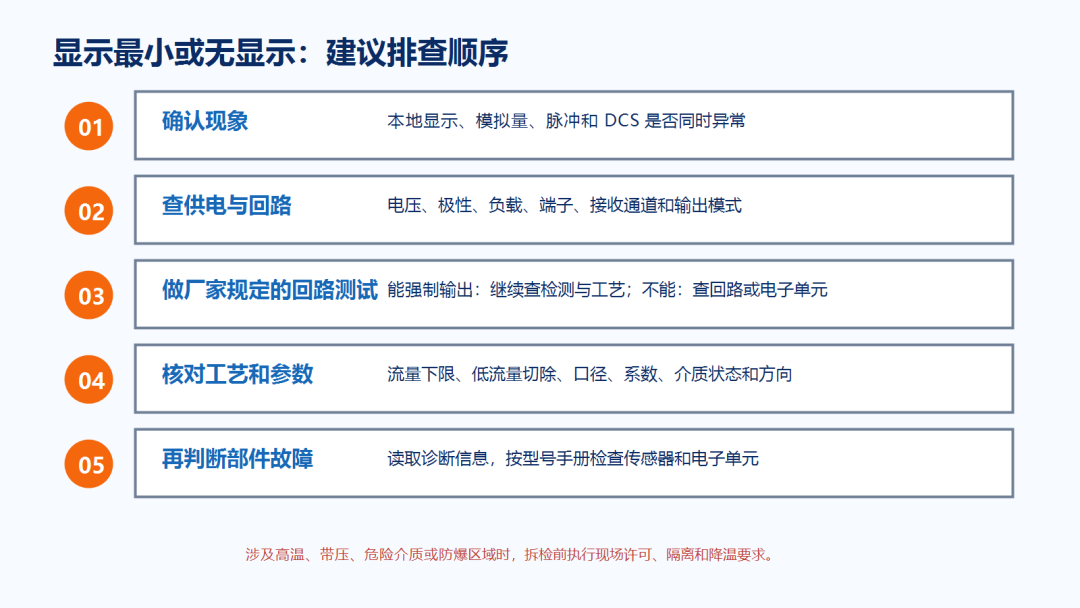

两起案例给出的不是两个“标准答案”，而是一个分层思路：先说清楚哪里没有显示，再从后向前或从前向后找到信号断点。

不要用手指触碰检测元件引线来制造所谓“感应信号”。这种方法不可重复，可能造成静电损伤或误判，也不适合防爆、高温和带电环境。读取诊断信息、执行厂家规定的模拟测试，通常更可靠。

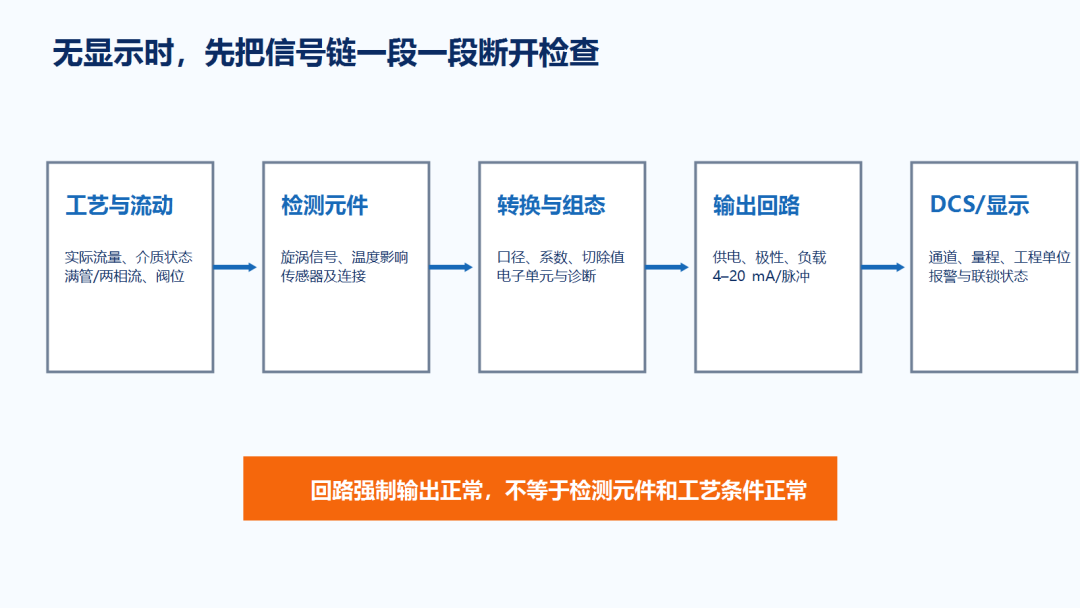

这两次维修最值得留下的经验是：同样一个“零”，可能断在输出板，也可能断在检测元件，甚至根本没有发生仪表故障。把本地显示、模拟量、脉冲、DCS、实际阀位和工艺温压放到同一时间线上，故障位置才会逐渐清楚。

涉及高温、带压、危险介质或防爆区域时，打开表盖、拆线或拆表前应执行现场许可、隔离、泄压、降温和防爆管理要求。
