【新品上市】一机适配5种信号、4 大协议——全功能 IP67 网络模块重磅来袭

在工业现场，模拟量信号的采集一直是个"碎片化"难题。一套方案，覆盖 AI、AO、DI、RTD、TC 五大信号类型——富延升全新发布的全功能 IP67 网络模块系列，正在重新定义工业信号采集的方式。

01 INDUSTRY PAIN

过去，一个信号就要一台模块

在工业现场，模拟量信号的采集一直是个"碎片化"难题。传统的方案是：要采电压输入信号，就得配一块电压型AI模块；要接热电阻，再加一块RTD模块；要用热电偶，还得另购一块TC模块。

不同信号类型对应不同型号，设备种类繁多、接线复杂、维护成本居高不下。

在典型产线中，仅模拟量采集环节就可能需要 3～4 台不同型号 的网络模块并列部署——占用空间大，接线繁琐，一旦某台故障排查困难，整体可靠性也难以保证。

02 PRODUCT OVERVIEW

一台顶多台的全功能模块

富延升全新的全功能模拟量 IP67 网络模块（007FB1)，打破了"一型号一信号"的传统局限，在单一紧凑机身内集成了五大类信号处理能力。

无论是电压输出、电流输出、电压输入、电流输入，还是数字量输入、热电阻（PT100/PT1000）以及八种型号热电偶（B/E/N/J/K/R/S/T），一个端口全部搞定。每路通道均可独立配置信号类型，真正实现"按需定义、灵活切换"。

03 CORE ADVANTAGES

五大核心优势

📦 一机多用，备货更简单

从前的方案需要为 AI、AO、DI、RTD、TC 分别备货不同型号，库存管理复杂且易断货。全功能模块一个型号覆盖全部信号，大幅减少 SKU 数量，降低库存压力和采购成本。

📐 安装空间节省 60% 以上

原需 3～4 台模块并列安装的场景，现在仅需 1 台全功能模块即可完成。模块尺寸仅 145×32×33 mm，紧凑的体积尤其适合空间有限的设备舱和分布式节点。设备数量减少，安装空间和机柜占用同步降低，整体部署成本也随之下降。

🔌 接线更少，部署更快

M8/M12 标准工业连接器设计，即插即用。模块之间、模块与控制器之间统一用标准网口连接，大幅减少接线工时和出错概率，现场调试效率显著提升。

🌐 协议全面，兼容性强

支持 PROFINET、EtherNet/IP、CC-Link IE Field Basic、MODBUS-TCP 四大主流

工业以太网

协议，无论现场使用西门子、罗克韦尔、倍福还是三菱的

PLC

，都能直接适配，无需额外协议转换网关。

🛡️ IP67 全密封，无惧恶劣环境

整机 IP67 防护等级，防尘防水，可直接部署在户外、潮湿车间、粉尘环境等苛刻工况下。电源端子与网络端子均采用工业级 M8/M12 连接器，确保长期连接可靠性。

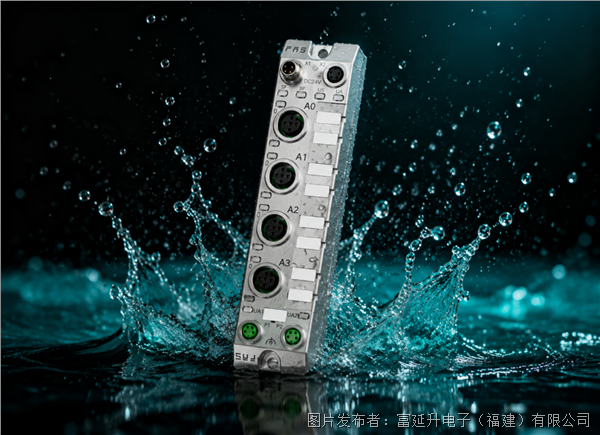

IP67 全密封防护，无惧恶劣工况

04 SIGNAL COVERAGE

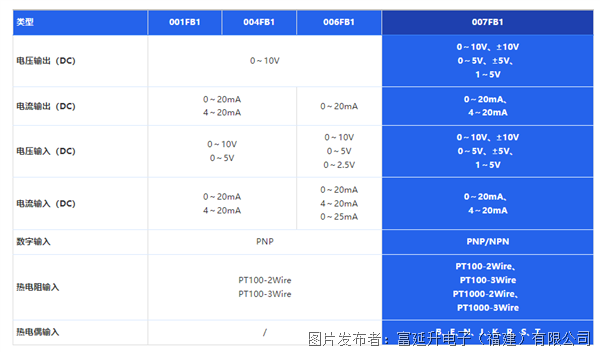

信号类型全览（IP67网络模块全系列）

007FB1 全功能型号是目前系列中信号覆盖最全面的型号，以下对比清晰展现了差异：

从表格可以看出，001FB1 / 004FB1 / 006FB1 三者在输入输出能力上各有侧重，而007FB1 全功能型号在继承所有已有功能的基础上，新增了双向电压输出、扩展电压输入档位、双电平数字输入、PT1000 热电阻以及完整的八种热电偶输入，真正实现了"全信号、多协议、全覆盖"。

05 PROTOCOL SUPPORT

通信协议全覆盖（IP67网络模块全系列）

各型号分别覆盖不同的工业以太网协议，用户可根据现场 PLC 品牌与网络架构灵活选型。其中 004FB1 具备基础 AI/AO/RTD/DI 功能，全功能型号支持四种协议，实现真正的"一机适配所有主流 PLC"。

06 USE CASES

典型应用场景

全功能型号适用于各种需要多类型信号采集的工业现场。

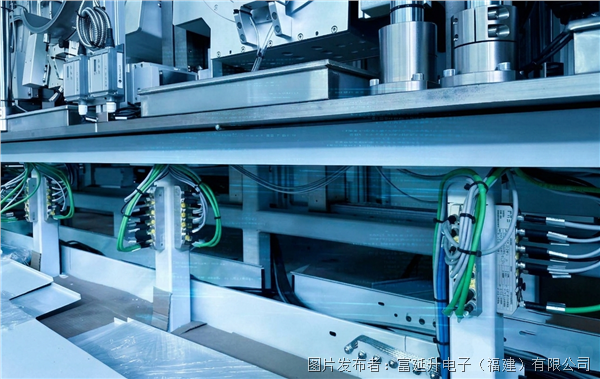

工业自动化典型应用场景

🔹

智能制造

产线

一条产线上同时采集温度（RTD）、压力（AI）、阀位反馈（AO）和开关状态（DI），全功能模块一台即可覆盖，减少机柜占用。

🔹 过程控制与化工

现场需要同时监测热电偶温度、4～20mA 变送器信号及数字开关量，多种信号集成一台模块，部署在 IP67 环境中无惧水汽。

🔹 食品饮料产线

潮湿、经常冲洗的生产环境要求 IP67 防护，同时需要采集温度、流量、液位等多种传感器信号，全功能模块是理想选择。

🔹 物流仓储自动化

分布式节点空间紧凑，需同时接入传感器模拟量信号和设备开关量信号，一台全功能模块替代多台设备，简化部署。

07 PRODUCT FAMILY

产品系列一览

IP67 网络模块家族，为不同需求提供精准方案。

其中全功能型号作为旗舰型号，在协议支持（同时支持四种主流工业以太网协议）以及信号类型丰富度（新增 TC 热电偶和 PNP/NPN 双电平 DI）两个维度全面领先。

08 SPECIFICATIONS

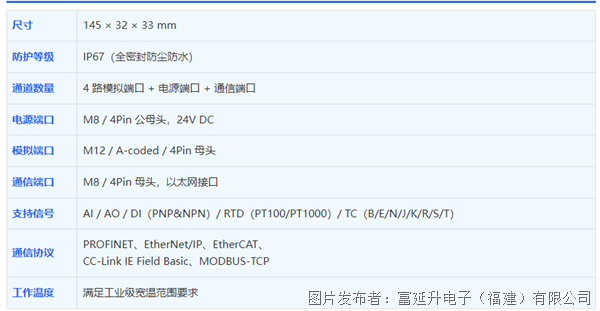

技术参数速览（IP67网络模块全系列）

∞ SUMMARY

一台模块，重新定义信号采集
