汽车散热罩深拉伸成型工艺与液压设备配套要点

在汽车零部件钣金加工行业，汽车散热罩作为散热系统的核心防护构件，多采用冷轧钢板、镀锌薄板冲压成型，产品结构带有深度拉伸型腔，成型过程极易出现板材起皱、侧壁拉裂、工件回弹、尺寸不一致等缺陷。深拉伸工艺对设备、模具、板材三者的协同匹配度要求很高，很多汽配加工厂在投产阶段出现废品率居高不下的问题，大多是工艺参数调试不当或是液压设备选型配套不合理导致。掌握汽车散热罩深拉伸成型工艺与液压设备配套要点，是稳定产品质量、降低生产成本的关键。

汽车散热罩深拉伸成型，本质是在压力作用下，平板坯料在模具型腔中发生塑性变形，逐步被拉入凹模形成带深度腔体的零件。薄板材料在拉伸时，法兰区域会产生切向压应力，压应力过大就会产生褶皱；而筒壁位置承受拉应力，一旦拉应力超过板材抗拉极限，就会直接撕裂。想要规避这类缺陷，单纯依靠模具打磨远远不够，液压设备的性能、结构、液压控制系统，都会直接影响成型结果。整套生产流程包含板材下料、坯料定位、压边、滑块拉伸成型、保压定型、滑块回程、工件顶出几个环节，每一步的压力、速度都需要精准可控，这就对拉伸专用液压机提出特殊要求。

液压垫是深拉伸设备里至关重要的配套结构，也是汽车散热罩成型最核心的配置。普通液压机没有独立液压垫，压边力无法单独调节，很难适配薄板深拉伸工况。带内置液压垫的四柱拉伸液压机，可以独立设定压边力大小，在拉伸过程中保持压力稳定，均匀压住板材法兰，抑制褶皱产生。压边力过小，板材法兰容易失稳起皱；压边力过大，则会增大坯料流动阻力，造成工件侧壁开裂。在实际生产调试中，需要结合板材厚度、材质、拉伸深度，逐步微调液压垫压力，找到合适区间。同时液压垫多顶杆结构，可以根据散热罩轮廓调整受力点位，让板材各处进料速度均匀，减少局部应力集中。

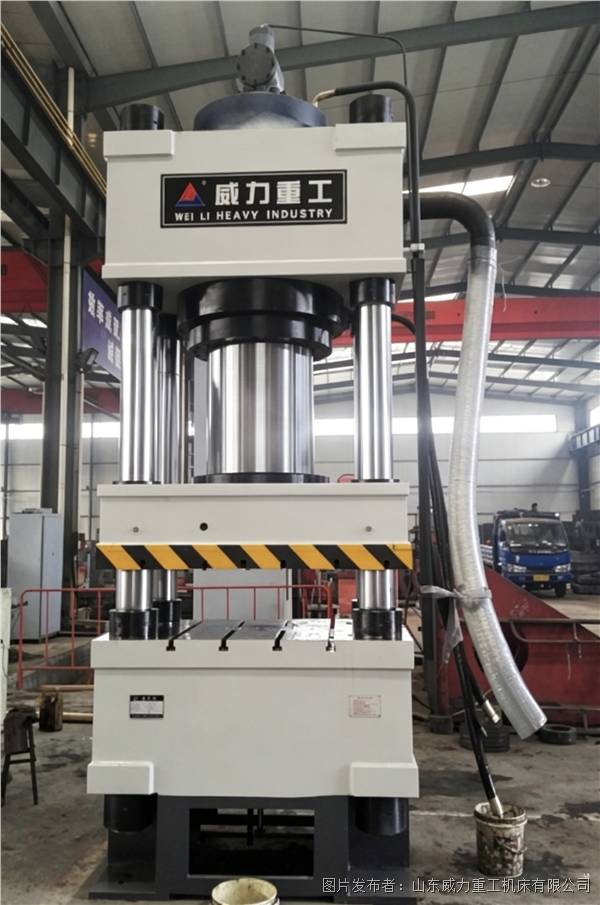

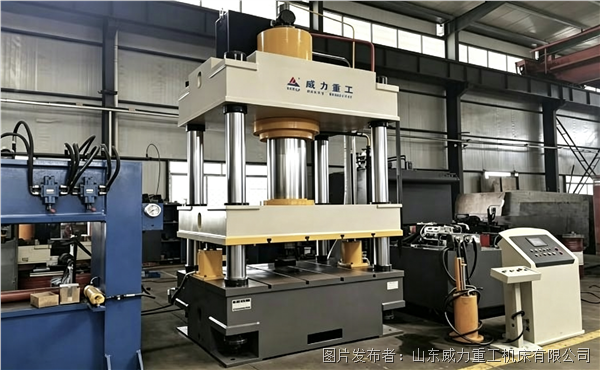

设备机身结构的选择同样不能忽视。汽车散热罩拉伸成型时，滑块承受偏载，若机身刚性不足，受力后会产生形变，造成工件尺寸偏差。三梁四柱结构液压机机身经过焊接、振动时效去应力处理，抗偏载能力强，导向精度稳定，适合长时间连续批量生产。滑块导向行程需要匹配产品拉伸深度，滑块运行速度要实现分段控制，快速下行接近工件，工进阶段低速匀速拉伸，回程快速抬起。匀速低速的工进速度，可以保证金属板材平稳流动，避免瞬间拉力突变撕裂板材，这也是普通油压机不适合深拉伸加工的主要原因。

模具与液压设备的配套协同，也是容易被忽略的要点。模具安装需要匹配设备工作台尺寸，预留足够的安装空间。模具的压边圈行程要和液压垫行程匹配，设备顶出力需要满足成型完成后工件顺利脱模的需求。设备控制系统推荐采用

PLC


人机界面

，可提前存储多套工艺参数，更换不同规格散热罩产品时直接调用，减少反复调试时间。手动、半自动循环模式自由切换，方便试生产调试和大批量自动化生产，也可以搭配送料机械手、下料机构，搭建自动化钣金生产线，提升生产效率。

板材本身特性同样会影响成型效果，镀锌板、冷轧板的延伸率差异较大，对应工艺参数也要相应调整。加工前需要检查板材表面质量，避免毛刺、划痕，同时合理设置润滑方案，在板材表面涂抹拉伸润滑油，降低坯料和模具之间的摩擦阻力，减少拉裂风险。在试生产阶段，不要直接满负荷批量生产，采用小批量试模，逐步调整压边力、滑块速度、保压时间，观察工件成型状态，排查起皱、开裂缺陷，优化整套工艺参数，稳定后再投入量产。

不少汽配企业采购设备时，只关注公称压力，忽略液压垫、机身刚性、速度调节等配套配置，设备进场之后才发现无法满足深拉伸生产，造成资金和工期浪费。选型配套时，要综合产品拉伸深度、板材厚度、工件尺寸，优先确认液压垫配置、工作台规格、滑块行程、压力调节精度，实地考察厂家试机能力，带料试拉伸，验证成型效果。合理匹配深拉伸工艺与液压设备，才能减少废品，稳定产品尺寸精度，提升汽车散热罩钣金件的生产效率。
