东莞市科锐仪器科技有限公司二次采购北广精仪GDAT-A高频介电常数测试仪

近日，东莞市科锐仪器科技有限公司（以下简称“东莞科锐”）与北京北广精仪仪器设备有限有限公司（以下简称“北广精仪”）再次达成合作，成功复购北广精仪自主研发的GDAT-A高频介电常数及介质损耗测试仪。作为北广精仪的长期合作伙伴，东莞科锐此次的二次采购，不仅是对北广精仪产品性能与技术服务的高度认可，更是双方在精密检测仪器领域建立深厚互信的生动体现。

在材料科学与电子工程领域，介电常数与介质损耗是评估绝缘材料、陶瓷材料及复合材料电性能的核心物理参数。东莞科锐作为一家专注于仪器科技与材料检测的专业企业，对测试仪器的精度、稳定性及操作便捷性有着严格的要求。此次复购GDAT-A型号设备，正是基于前期使用中该仪器展现出的优异表现。北广精仪始终秉持“以技术为核心，以客户为导向”的发展理念，通过持续的技术迭代与严苛的质量管控，为科研机关、高等院校及生产企业提供可靠的检测解决方案。本文将全面解析GDAT-A高频介电常数测试仪的产品特性、技术原理、应用优势及操作规范，以期为行业用户提供详实的参考。

产品概述：赋能新材料电性能研究

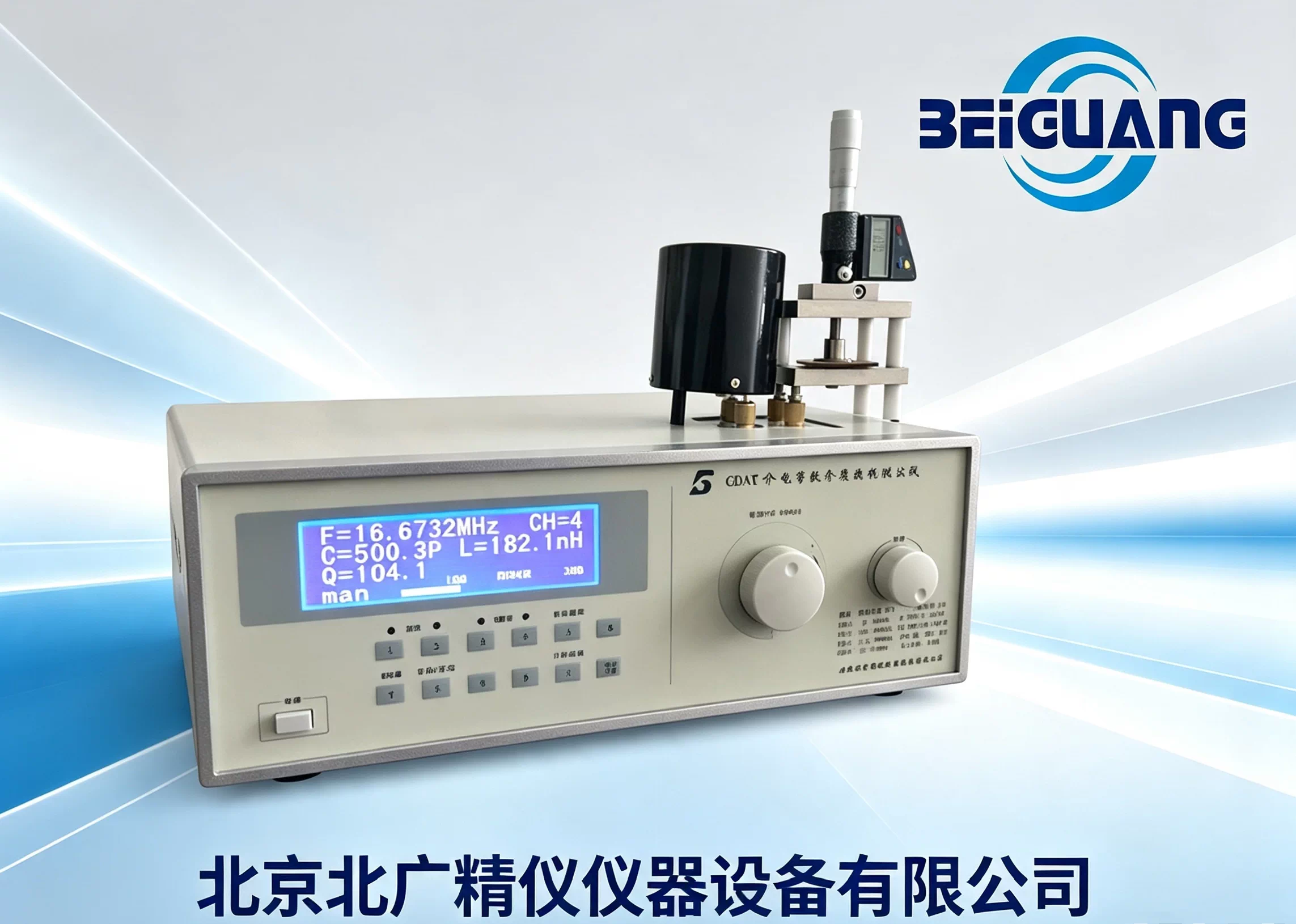

GDAT-A高频介电常数及介质损耗测试仪是北广精仪针对无机非金属材料及电工材料高频特性测试需求而研发的专业设备。介质损耗角正切值（tanδ）与介电常数（ε）是反映材料在交变电场下能量损耗与极化能力的重要指标。通过精确测定这两个参数，研究人员与工程师能够深入分析影响材料电性能的内在因素，从而为优化材料配方、改进生产工艺提供科学依据。

该仪器广泛适用于科研机关、高等院校、工厂质检部门等单位，尤其在无机非金属新材料的性能应用研究中发挥着不可替代的作用。无论是电瓷、装置瓷等陶瓷材料的研发，还是各类复合材料的高频特性评估，GDAT-A均能提供稳定、准确的测试数据。其设计充分考虑了实验室环境的多样性与测试对象的复杂性，兼顾了高精度测量与操作便捷性，是材料电性能表征领域的得力工具。

测试原理：高频谐振法与数字化控制

GDAT-A测试仪的核心技术基于高频谐振法，并在此基础上实现了通用、多用途、多量程的阻抗测试能力。仪器以单片计算机作为控制中枢，测量核心采用了频率数字锁定技术，标准频率测试点可自动设定，谐振点自动搜索，Q值量程自动转换，并辅以数值直读显示等先进技术。这些数字化手段的引入，不仅提升了测量的自动化程度，还显著降低了人为操作误差。

在硬件架构上，GDAT-A改进了传统的调谐回路设计，将调谐测试回路的残余电感降至较低水平，同时保留了原Q表中自动稳幅等成熟技术，使得仪器在实际使用中更加稳定，测量值更为精确。仪器能够在较高的测试频率条件下，完成多种参数的测量，包括高频电感或谐振回路的Q值、电感器的电感量与分布电容量、电容器的电容量与损耗角正切值、电工材料的高频介质损耗、高频回路有效并联及串联电阻，以及传输线的特性阻抗等。

在具体测试过程中，本装置由两只测微电容器协同工作。平板电容器用于夹持被测样品，而园筒电容器则是一只分辨率高达0.0033pF的线性可变电容器，作为指示仪器使用。绝缘材料的损耗角正切值，是通过比较被测样品放入平板电容器前后Q值的变化，并结合园筒电容器的刻度读值变化换算得出。同样，介电常数也是通过平板电容器的刻度读值变化进行换算。这种双电容协同测量的方式，确保了测试结果的准确性与可重复性。

技术指标：多维度参数满足精密测试

GDAT-A测试仪在各项技术指标上均达到了行业较高水平，能够满足多样化的测试需求。在信号源方面，仪器采用DDS（直接数字频率合成）信号源，保证了输出信号的纯净度与频率稳定性。频率范围提供多种配置选项，包括10KHz-70MHz、10KHz-100MHz以及200KHz-160MHz，用户可根据实际测试频段灵活选择。

在Q值测量方面，仪器的测量范围为2至1023，量程分档包括30、100、300、1000四档，支持自动换档与手动换档两种模式，适应不同品质因数样品的测试。电感测量范围覆盖4.5nH至10mH（160MHz频段可扩展至1nH-140mH），电容直接测量范围为1至460pF（160MHz频段可扩展至1pF-25μF），主电容调节范围为30至540pF（160MHz频段为17-240pF）。

在精度控制上，GDAT-A表现出色。电容准确度在150pF以下为±1.5pF，150pF以上为±1%；频率指示误差仅为1×10⁻⁶ ±1，确保了频率标定的高精度。此外，仪器还具备Q值合格指示预置功能，预置范围覆盖5至1000，方便用户进行快速筛选测试。Q值自动锁定功能免去了人工反复搜索谐振点的繁琐操作，提升了测试效率。整机消耗功率约25W，净重约7kg，外型尺寸为380×132×280mm，结构紧凑，便于实验室布置与移动。标准配置包括测试主机一台、电感一套及夹具一套，开箱即可投入使用。

性能特点：精密夹具与数显电极设计

GDAT-A在性能设计上注重细节，尤其在夹具系统与电极配置方面体现了较高的工程水准。平板电容器的极片尺寸提供φ25.4mm与φ50mm两种规格，极片间距可调范围不小于10mm，分辨率达到±0.01mm，能够满足不同厚度样品的夹持需求。园筒电容器的电容量线性度为0.33pF/mm±0.05pF，长度可调范围为0至20mm，分辨率同样为±0.01mm，确保了电容调节的线性度与精确度。

夹具插头间距设计为25mm±1mm，保证了与标准测试夹具的兼容性。在高频测试中，夹具自身的损耗对测试结果影响显著，GDAT-A的夹具损耗角正切值在1MHz时不超过4×10⁻⁴，有效降低了系统本底误差。此外，仪器配备了数显电极，将传统的机械读数转化为数字显示，不仅提高了读数精度，还减少了视差带来的操作误差。

与同系列BH916型号相比，GDAT-A在多项指标上进行了优化。虽然GDAT-A的频率范围（20KHz-100MHz）略低于BH916的高配版本（20KHz-160MHz），但在夹具精度方面表现更为出色。GDAT-A的夹具插头间距公差为±0.01mm，而BH916为±1mm，这一精度的提升对于高频小尺寸样品的测试尤为重要。同时，GDAT-A的测微杆分辨率达到0.001mm，主调电容误差控制在<1%或1pF以内，进一步保障了测量数据的可靠性。

应用领域：覆盖多行业材料检测需求

GDAT-A高频介电常数测试仪的应用领域十分广泛，涵盖了从基础研究到工业生产的多个环节。在科研机关，该仪器是无机非金属新材料性能研究的重要工具，帮助研究人员探索材料微观结构与宏观电性能之间的关系。在高等院校，GDAT-A被广泛应用于材料科学、电子工程等专业的教学与实验课程，为学生提供了理论与实践结合的学习平台。

在工业生产领域，工厂质检部门利用该仪器对原材料及成品进行高频介质损耗测试，确保产品质量符合标准要求。针对电瓷、装置瓷、电容器等陶瓷材料，GDAT-A能够准确表征其介电特性，为工艺优化提供数据支持。在复合材料领域，仪器可用于评估树脂基、陶瓷基等复合材料的电性能，助力航空航天、新能源等高端装备的材料选型。

此外，GDAT-A还可用于电工材料的高频介质损耗测试、高频电感与谐振回路Q值测量、电容器电容量与损耗角正切值测试等。其多功能特性使其成为电子材料实验室的通用型检测设备，满足了跨学科、跨行业的测试需求。

技术优势：标准合规与精度保障

GDAT-A测试仪在设计上严格遵循国家标准GBT 1409-2006《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》，确保了测试结果的合规性与可比性。这一标准的遵循，使得GDAT-A出具的测试数据能够被国内外同行广泛认可，为产品质量认证与学术交流提供了可靠依据。

在技术优势方面，GDAT-A的高频谐振法结合数字化控制技术，实现了测量精度与操作便捷性的平衡。频率数字锁定与谐振点自动搜索功能，大幅降低了操作门槛，即使是经验较少的操作人员也能获得准确的测试结果。Q值量程自动转换与数显电极设计，进一步提升了测试效率与读数精度。

与同类设备相比，GDAT-A在夹具精度、电容线性度等关键指标上表现突出，尤其适合对测试精度要求较高的应用场景。仪器的模块化设计与低功耗特性，也使其在长期使用中保持了良好的稳定性与经济性。北广精仪通过持续的技术积累与工艺改进，使GDAT-A在同类产品中保持了较强的竞争力，这也是东莞科锐选择二次采购的重要原因。

使用指导：规范操作确保测试准确

为确保GDAT-A测试仪的测量准确性与使用寿命，用户应遵循规范的操作流程。开机前，需检查仪器接地是否良好，电源电压是否符合要求。开机后，建议预热15-30分钟，使内部电路达到热稳定状态。

在样品制备环节，被测样品应平整、清洁，表面无划痕、无油污，厚度均匀。样品尺寸应略大于平板电容器极片直径，以确保电场分布均匀。将样品放入平板电容器时，应避免用力过猛导致极片变形或样品破损。

测试过程中，首先根据样品预估的介电常数与损耗值，选择合适的频率与Q值量程。启动自动搜索功能，仪器将自动寻找谐振点并锁定Q值。记录谐振频率与Q值后，取出样品，重新调整电容使回路再次谐振，记录此时的电容变化量。通过仪器内置的计算功能或标准公式，即可换算出介电常数与介质损耗角正切值。

测试完成后，应及时关闭电源，取出样品，清洁夹具表面。长期不使用时，应将仪器存放在干燥、通风、无腐蚀性气体的环境中，并定期通电保养，防止元器件受潮老化。

维护保养：延长设备使用寿命

GDAT-A测试仪的维护保养是保障其长期稳定运行的重要环节。日常维护中，应保持仪器表面清洁，避免灰尘、油污进入机身内部。夹具与电极是易损部件，使用后应及时用无水乙醇擦拭干净，防止残留物影响下次测试精度。

定期检查夹具的机械结构，确保极片间距调节顺畅，测微杆无卡滞现象。如发现夹具磨损严重或精度下降，应及时联系厂家更换。仪器的内部电路一般无需用户自行维护，但应每年进行一次计量校准，以确保测量精度符合标准要求。

在存放与运输过程中，应避免剧烈震动与碰撞，防止内部元器件松动或损坏。仪器长期停用超过三个月时，建议每月通电一次，每次不少于30分钟，以驱除潮气，维持电解电容等元器件的性能。

选型建议：根据需求合理配置

用户在选购GDAT-A测试仪时，应根据实际测试需求合理选择配置。频率范围是首要考虑因素，若测试对象主要为中高频材料，10KHz-70MHz或10KHz-100MHz配置即可满足需求；若涉及更高频段的测试，可选择200KHz-160MHz配置。

样品尺寸与形状也是选型的重要依据。对于小尺寸样品，应选择φ25.4mm极片的平板电容器；对于大尺寸或特殊形状样品，可选配φ50mm极片或定制夹具。若测试精度要求较高，建议优先选择GDAT-A型号，其夹具精度与电容线性度均优于同系列其他型号。

此外，用户还应考虑未来的测试需求扩展。若预计测试范围将逐步拓宽，可选择频率范围更宽、量程更大的配置，避免短期内重复投资。北广精仪提供多种配置方案与定制化服务，用户可与技术人员充分沟通，选择最适合自身需求的设备。

注意事项：安全与精度并重

在使用GDAT-A测试仪时，安全与精度是两大核心关注点。电气安全方面，仪器必须可靠接地，操作人员应佩戴防静电手环，避免静电损坏内部元器件。测试高压样品时，应严格遵守高压操作规程，防止触电事故。

精度保障方面，环境因素对高频测试结果影响显著。测试应在温度23±2℃、相对湿度50±5%的标准实验室环境中进行，避免温度波动与湿度变化引入误差。测试前，应对仪器进行零点校准与短路补偿，消除系统本底误差。

样品处理方面，应避免用手直接接触测试面，防止汗渍、油脂污染。对于吸湿性材料，应在干燥箱中预处理后再进行测试，并在测试过程中尽量缩短暴露时间。测试数据应多次测量取平均值，以提高结果的可靠性。

常见问题：解答用户疑虑

在实际使用中，用户可能会遇到一些常见问题。例如，测试数据波动较大，可能原因包括样品表面不平整、夹具接触不良、环境温湿度变化等。解决方法是重新制备样品、清洁夹具、控制实验室环境条件。

若仪器无法自动锁定谐振点，可能是Q值过低或信号过弱。可尝试手动调整电容，寻找谐振峰，或检查信号源输出是否正常。夹具损耗过大时，应检查夹具是否氧化、污染，必要时进行清洁或更换。

对于测试结果的疑问，建议首先核查操作流程是否符合标准，其次检查仪器校准状态，最后考虑样品本身的不均匀性。北广精仪提供完善的技术支持服务，用户在遇到问题时可随时联系技术人员获取帮助。

结语：携手共进，助力材料科学发展

东莞市科锐仪器科技有限公司的二次采购，是对北广精仪产品质量与服务水平的充分肯定。GDAT-A高频介电常数测试仪以其精准的测量性能、稳定的运行表现与人性化的操作设计，赢得了广大用户的信赖。未来，北广精仪将继续深耕精密检测仪器领域，持续技术创新，优化产品性能，为材料科学、电子工程等领域的发展贡献更多力量。

我们期待与更多行业伙伴携手合作，共同推动检测技术的进步，为我国新材料产业的高质量发展提供坚实的技术支撑。北广精仪将始终秉持专业、严谨、创新的精神，为用户提供更优质的产品与服务，共创美好未来。
