威格勒PEHT光幕系统，灵活适配各类输送带场景

威格勒 PEHT 光幕系统

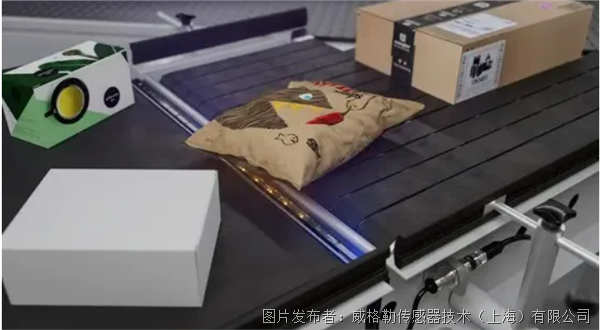

威格勒 PEHT 光幕系统是一套预先配置的整体解决方案，包括了传感器模块，连接模块，端罩，桥架，和护板。这套系统用于在输送带上实现可靠的物体检测，即使在较大的检测范围内也同样适用。它减少了设计工作量，易于集成，模块化设计可根据您的应用需求灵活扩展。

物流行业面临的挑战

01不规则的形状和不断变化的材料

输送带通常用于输送不同形状、尺寸和材料特性的产品。如果输送物在运行过程发生变化，也会影响物体识别的条件。为了实现可靠的物料流，必须可靠地识别所有物体。

输送段上物体位置变化

产品在输送带上并不总是处于同一位置或方向。视位置而定，要检测的区域可能会明显偏移。因此，物体识别解决方案必须覆盖输送段足够大的区域。

输送带速度高

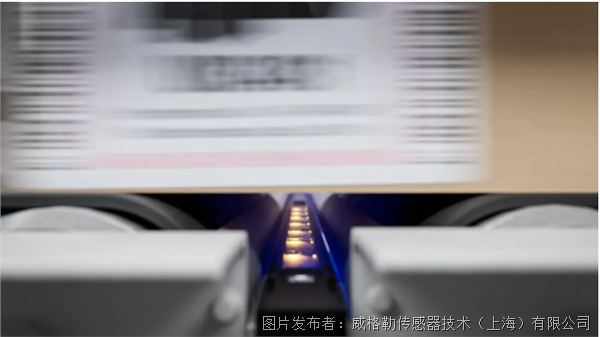

输送带的速度越快，检测每个物体的时间越短。尤其在周期数大时，快速的响应时间非常重要，以便能够可靠地控制材料流。

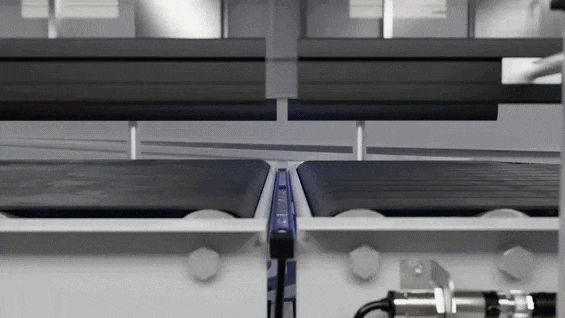

输送系统中安装空间有限

在许多输送系统中，安装额外传感器的空间有限。这尤其适用于狭窄的输送部位或两条输送带之间的区域。这需要紧凑型解决方案或整体系统，这些系统只需很少的设计工作即可轻松集成到现有设备中。

02 PEHT 光幕系统解决方案

威格勒 PEHT 光幕系统为识别输送带上的物体提供可靠的预配置解决方案。光幕根据反射原理工作：发射的光线被物体反射，并由传感器分析。发射器和接收器位于同一设备中，因此无需像光幕那样精确地对准。所用的红外光对于人眼不可见，可确保稳定的检测，对环境光线的灵敏度低。这样可以减少安装和设计工作量。

通过单光束分析获得更多数据

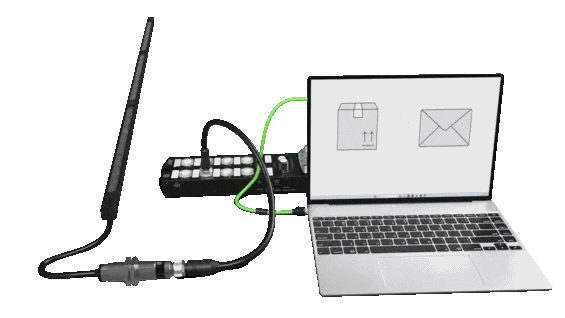

每个光束都被单独分析，并提供自己的信息，通过 IO-Link 提供进一步处理。这样可以准确确定哪个光束被遮断，以精确检测物体的位置、大小和轮廓，并有针对性地识别脏污或关断的光束。简化维护和故障诊断。

视觉反馈

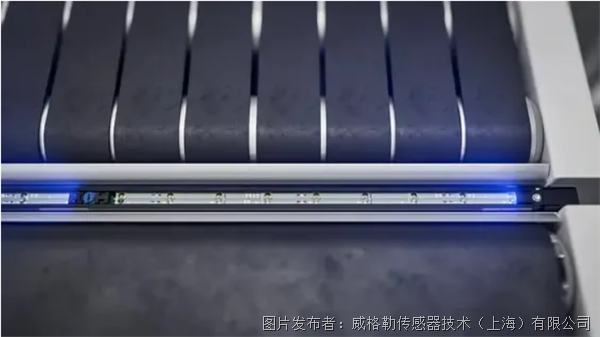

●直接在光幕上显示各个切换点，以便在设置和运行过程可以看到触发的光束。

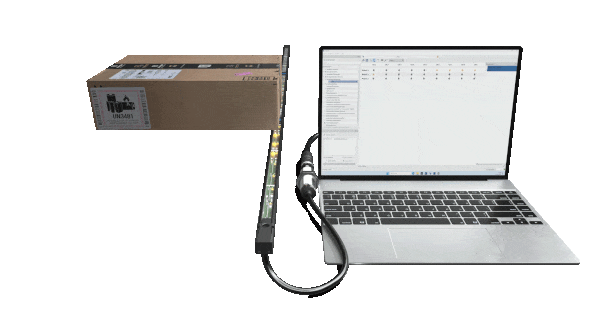

●通过 wTeach 完整显示所有切换点，以进行不受安装情况影响的检查。

模块化设计和可扩展性

PEHT 系统采用模块化设计，可灵活适应不同的应用。最多可以相互连接 15 个模块，每个模块设有 9 个切换点。由此可以覆盖 270 至 4,000 mm 的检测宽度，最多可分析 135 个切换点。如此减少了设计工作量，并可根据需求进行扩展。在维修时，只需更换受影响的模块，而不是整个系统。

调试速度快

●用螺钉和螺丝刀通过连接元件连接模块

●使用标准工具和标准部件进行简单快速的调试

可以灵活集成到控制系统

威格勒 PEHT 整体系统可以轻松地集成到现有的控制系统和设备中。两个独立的开关量输出端可以灵活处理信号，而参数、诊断和过程数据则通过 IO-Link 1.1 进行数字传输并集中存储。设置可自动恢复，大大简化了调试和维护。

过程可靠性较高

●故障和状态立即可见

●在

PLC

中单独处理数据，例如用于对物体尺寸、位置或零件计数的分析
