被日美垄断数十年的PSPI，国产化进程如何？

2026年3月26日，A股上市公司奥来德发布公告，拟向全资子公司增资2.4 亿元，投建OLED显示核心材料PSPI生产基地项目。就在此前不到一年，指出由于AI算力需求的快速增长，日本化工巨头旭化成宣布对旗下PSPI产品实施限供，优先保障台积电等海外头部客户需求，国内半导体产业链的供应链安全隐患再次被推到台前。

一边是海外巨头的垄断与限供，一边是国内企业密集的技术攻关与产能布局，这一围绕光敏聚酰亚胺（PSPI）的国产替代进程，正在进入关键阶段。

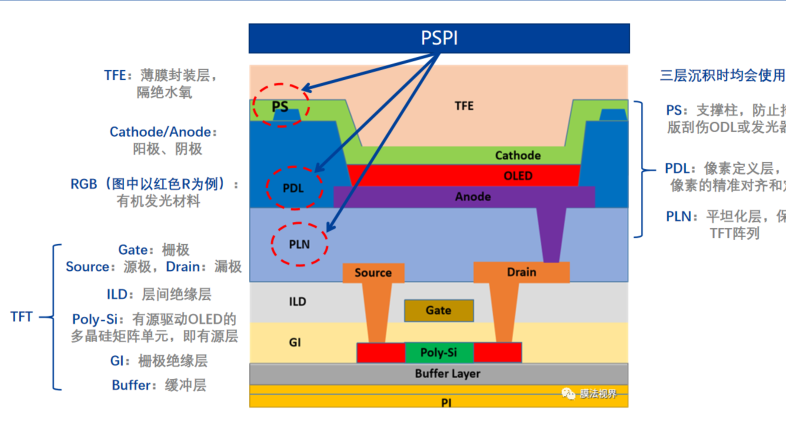

光敏聚酰亚胺（PSPI）是一种兼具聚酰亚胺（PI）的物理化学性能与光敏材料特性的高分子材料。它通过紫外光照射可直接图案化，能直接替代传统“PI涂布+光刻胶曝光”的复杂工艺，显著简化半导体封装、显示面板等领域的制造流程，是28nm以下先进制程、2.5D/3D封装、HBM存储芯片、柔性OLED显示领域不可替代的材料。

从全球市场格局来看，PSPI赛道长期处于日美企业的垄断之中。权威机构预测，2025年全球光敏聚酰亚胺市场规模估计达5.3亿美元。日本东丽、旭化成、美国HDM、富士胶片等头部企业，合计占据全球90%以上的市场份额，尤其是28nm以下先进制程用高端产品，几乎完全被海外厂商掌控。

中国作为全球最大的半导体封测与显示面板生产基地，是PSPI需求增长最快的市场。行业数据显示，2020年至2025年期间，中国PSPI市场需求年均复合增长率达18.3%，2025年市场规模已突破22亿元人民币，但国产化率仍不足30%。

国产化的迫切性，早已不止于 “降本”，更在于供应链安全的核心诉求；而AI芯片、先进封装、柔性OLED产业的爆发式增长，又对 PSPI 的供应规模与技术迭代提出了更高要求；与此同时，PSPI 已被列入国家 “十四五” 新材料重点攻关目录，研发至量产全周期均有配套政策扶持。

经过多年产学研联合攻关，国产PSPI已实现从0到1的关键突破，逐步打破海外企业的长期垄断，但客观来看，国内产业仍处于国产化初期，在核心技术、规模化生产、全产业链布局等方面，与国际龙头仍存在明确的现实差距。

1. 核心技术突破：实现产业化从0到1跨越

技术层面，国产PSPI最核心突破来自低温固化技术，国内头部企业通过材料体系创新，将PI材料300-350℃的固化温度降至220-250℃区间，其中明士新材料产品固化温度最低可至210℃，可满足28nm以下先进制程工艺要求；

产品层面，艾森股份建成国内首条正性PSPI量产线，量产产品分辨率达3μm，打破海外企业长期垄断，国内企业已实现2μm线宽产品量产，可支撑Chiplet 2.5D集成应用；

应用落地层面，国产PSPI已完成多场景渗透，显示领域京东方、TCL 华星已批量采用，半导体封装领域多家头部企业产品通过国内主流晶圆厂、封测厂认证并实现批量供货。

2. 产业发展瓶颈：国产化仍面临四大核心挑战

一是产能规模差距悬殊.国际龙头单厂年产能超2000吨，国内仅鼎龙股份建成千吨级量产线，多数企业量产产能不足500吨，且产能集中于中低端产品；

二是上游原材料进口依赖度高。PSPI关键单体国产化率仅60%，国内尚未形成全产业链闭环，供应链稳定性受原材料波动影响显著；

三是高端技术与专利壁垒仍存。7nm以下高端制程用产品国内仍处研发阶段，全球核心专利由日美企业掌控，国内企业国际专利申请量占比仅12%；

四是下游规模化导入受长验证周期限制。晶圆厂、封测厂对电子化学品的全流程验证周期通常长达1-2年，认证门槛极高，除少数头部企业外，国内多数企业仍处于送样验证阶段。

行业报告显示，2025-2030年是国产PSPI从验证导入迈向规模化替代的核心窗口期。未来国内产业将沿着三大核心方向稳步推进：一是技术持续升级，重点突破7nm以下高端制程适配产品，拓展新能源车、航空航天等新兴场景定制化产品；二是产能与市场渗透加速，2025-2028年国内新增PSPI规划产能超4万吨，预计2030年国内PSPI整体进口依存度将从2025年的70%降至40%；三是产业链协同升级，预计2030年PSPI核心生产单体国产化率将提升至55%以上，逐步构建全链条自主可控体系。

整体而言，PSPI的国产化替代，从来不是单一材料的技术突破，而是中国半导体、新型显示产业链自主可控的关键一环。随着国内企业技术持续突破、产能稳步落地，叠加下游需求爆发与政策持续扶持，国产PSPI有望在3-5年内实现规模化替代，逐步打破海外企业长期垄断的行业格局，为国内高端制造产业筑牢核心材料根基。
