随着生成式AI大模型进入规模化落地阶段，全球算力需求正以指数级速度攀升。IDC数据显示，2026年全球AI服务器出货量将突破300万台，单机柜峰值算力较2020年提升13倍。
但算力的爆发，也让数据中心内部的高速互联陷入了前所未有的两难困境：传统无源铜缆在800G速率下传输距离仅3米，无法满足机柜间的互联需求；而主流 VCSEL光模块虽突破了距离限制，却面临着功耗居高不下的难题——800G光模块功耗普遍超12W，光互联系统的能耗占比已逼近数据中心总能耗的40%，成为制约算力持续释放的核心瓶颈。
在这样的行业背景下，原本被视为下一代显示技术核心的Micro LED，正跳出消费电子屏幕的边界，向AI光互联领域快速渗透。
一、破局传统互联困局，Micro LED四大优势凸显
Micro LED指的是在单芯片上集成的高密度微米级LED阵列，晶粒尺寸在1~100微米之间，凭借高效的光电转换性能，原本是高端显示领域的核心技术。而随着AI互联需求的升级，其技术特性恰好解决了传统方案的核心痛点，成为光互联领域的全新技术路径。

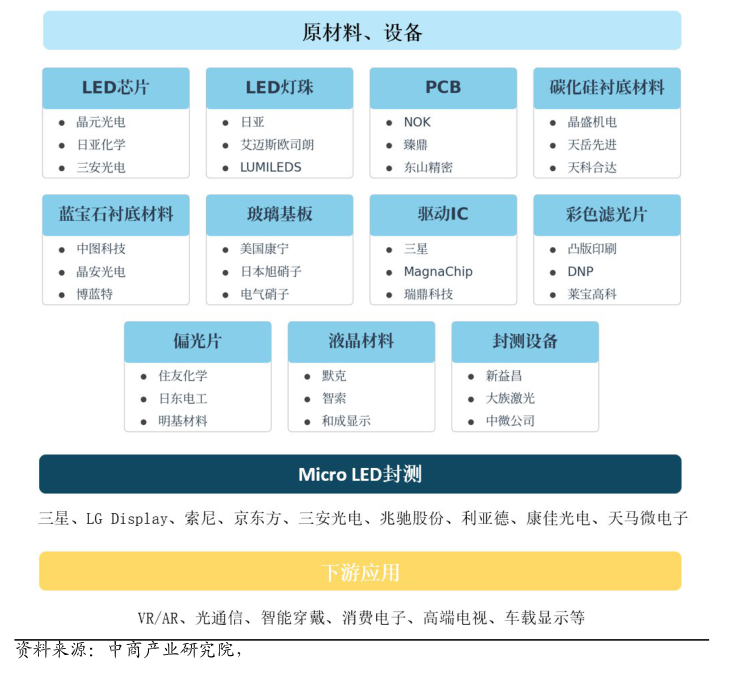

Micro LED产业链
传统光通信采用“窄而快”的架构，通过少数高速单通道实现大带宽传输，必须搭配DSP、ADC/DAC、CDR等复杂电芯片完成信号处理，不仅推高了功耗与成本，也带来了信号损耗与可靠性问题；而铜连接则受限于电磁干扰，速率越高传输距离越短，在1.6T速率下传输距离已收缩至3米以内，无法适配AI数据中心的互联需求。
Micro LED光互联则采用“宽而慢”的并行架构，通过数百个低速光通道并行实现大带宽传输，单通道可通过简单的开关方案实现数Gbps调制速率，从底层架构上实现了对传统方案的全面超越，核心优势集中在四大维度：
其一为极致的低功耗表现。Micro LED单比特能耗可做到1-2pJ/bit，仅为铜缆方案的5%。采用NRZ调制模式，仅需区分“有光 / 无光”即可完成信号传输，无需DAC/ADC转换器、DSP/CDR复杂电芯片等，大幅降低了系统功耗。实测数据显示，基于Micro LED的800G光模块功耗可降至3-5W，较传统VCSEL方案下降约60%。
其二是比肩铜缆的高可靠性。Micro LED采用数百通道并行架构，单通道仅需实现2Gbps传输速率，单通道发光功耗极低，可预留10%-20%的冗余通道，即便部分芯片失效，仍可维持额定带宽，可靠性可逼近“每月无闪断”的铜线水平。
其三是全链路的低成本优势。传统光模块中，光芯片与电芯片成本合计占比超六成，而Micro LED在光电两端均实现了成本削减。光芯片端，单通道低速率特性降低了代工门槛与制造费用；电芯片端，省去了大量复杂功能芯片，同时可复用成熟的CMOS生态实现光电感应，进一步压缩了系统成本，为规模化商用奠定了基础。
其四是突破铜缆极限的传输距离。在800G速率下，微软、Credo的Micro LED方案传输距离分别可达50米、30米，远超同速率下无源铜缆3米、有源铜缆7米的传输极限，可全面覆盖机柜内部、相邻机柜间的互联场景，填补了铜缆与传统长距光模块之间的市场空白。
二、产业落地加速，海内外厂商同步开启技术竞速

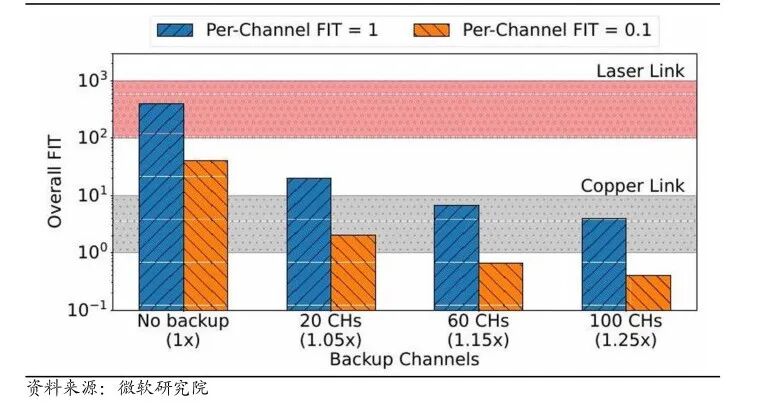

在单通道的FIT(时间失效率)分别为1、0.1的假设下，从零冗余到
1.25倍冗余，微软800GMicroLED方案的总体FIT结果
目前，Micro LED光互联已逐步走出实验室，处于商业化前期，形成了LED厂商、通信芯片厂商、云服务巨头协同参与的产业生态，国内外厂商均加快了技术布局与产品落地节奏。
Micro LED光互联竞争格局尚不明确，海外市场已率先实现产品化突破，国内厂商跟进迅速。但不同于传统EML、VCSEL激光芯片领域国内厂商落后海外约1.5 代的现状，国内企业在Micro LED光源芯片领域实现了技术追赶，核心性能指标已接近海外头部水平。
三、产业化仍存壁垒，核心挑战待突破
尽管Micro LED光互联的产业落地进程持续加速，但要实现规模化量产与全行业普及，仍面临着四大核心技术与产业挑战。
其一为高难度的系统封装工艺。Micro LED光互联系统需要将Micro LED阵列、光学透镜、Driver芯片三种异质材料进行立体封装，再耦合至多芯光纤，涉及光学对准、热膨胀系数匹配、长期可靠性验证等多个核心环节，对封装的一致性、良率与精度提出了极高的要求。
其二是巨量转移的工艺瓶颈。巨量转移指将数百万微米级Micro LED晶粒批量转移到电路基板上，是Micro LED规模化生产的核心基础，产业化要求转移良率达到99.9999%、转移效率超3600万颗芯片/小时，目前仅有少数企业能接近这一标准。
其三是信号处理的短板。Micro LED光束形态大、色谱宽，色散效应会对信号传输产生干扰，需要配套光学透镜与信号恢复方案。
其四是行业标准缺失的产业困境。当前Micro LED光互联尚无IEEE、OIF等全球权威行业组织制定的统一标准，各家厂商的自研方案无法实现互联互通，而数据中心互联对设备兼容性、通用性要求极高，标准的缺失直接限制了方案的规模化推广。
四、百亿市场空间开启，产业链迎来全新机遇
有市场观点将Micro LED称作“颠覆光互联行业的全新技术”，但从技术底层来看，它并非从零到一的颠覆式创新，而是两项成熟技术在特定场景下的融合升级，是对现有光互联体系的精准补位，而非全面替代。
行业专家普遍判断，从服务器外部线缆结构看，80%-90%的短距铜缆市场在长期具备被Micro LED方案替代的潜力。从行业发展节奏来看，2026年将成为Micro LED光互联产品集中落地验证的关键年份，2027-2028年有望逐渐进入规模化量产阶段，随着AI算力需求的持续爆发，其潜在市场空间有望突破百亿美金。
总体而言，Micro LED光互联的产业化之路并非坦途，系统封装、巨量转移、行业标准完善等壁垒仍待突破，但它为AI算力增长破解了高速互联的核心瓶颈，更给国内半导体产业链带来了光通信领域换道超车的关键机遇。在传统光芯片领域，海外厂商长期占据垄断地位，而 MicroLED 技术的兴起，让国内厂商站在了与海外企业相近的起跑线上。
（*本文总结归纳自国泰海通证券《Micro LED：开启AI光互联新篇章》，扫码添加下方企业微信并转发该文章至朋友圈，可获取10页完整版报告。）
