全彩Micro LED量产提速，AR产业拐点将至

在 PC 和智能手机创新进入平台期的今天，AR 眼镜被全球科技界视为第三代移动计算平台的核心载体，承载着下一代人机交互革命的想象。

但在过去十年里，AR 行业始终陷入 "叫好不叫座" 的困境：早期产品要么体积厚重、续航不足，要么显示效果模糊、户外无法看清，始终未能突破小众尝鲜的圈层。

自 2024 年以来，AI 大模型与 Micro LED 显示技术的双重突破，正在打破这一僵局。AI 赋予了 AR 眼镜 "主动智能" 的核心能力，使其从单纯的“显示终端”升级为能实时理解环境、交互自然的“随身 AI 助手”。

AI 驱动的实时环境感知、空间计算和语音交互，恰好需要微秒级响应、高刷新率的显示技术作为支撑，而Micro LED 则解决了 AR 显示的最大痛点，让轻量化、全天候佩戴成为可能。二者的技术共振，加速了 AR 市场的实质性升温：

首尔半导体面对传统 LED 业务盈利承压，豪掷 2500 亿韩元（约 11.59 亿元人民币）全力押注 AR 微显示赛道，将封装精度从汽车级升级至半导体微显示级；

法国 Aledia 攻克纳米线架构单片全彩难题，通过单步工艺在同一片外延片实现 RGB 三色发光。

市场数据同步印证产业爆发趋势。IDC数据指出，2025年全球智能眼镜（含AI眼镜、AR/VR设备）出货量约为1452万台，同比增长42.5%，预计2026年全球智能眼镜出货量将突破2300万台。

根据 Counterpoint Research 的最新数据，2024 年全球 Micro LED 显示面板收入约 12 亿美元，2025 年同比增长 150% 至 30 亿美元，其中 AR 智能眼镜以 58% 的占比成为最大的细分市场。

AR 眼镜的显示体验从来不是单一技术的比拼，而是显示方案与光学方案的协同优化。不同光学方案对屏幕亮度、体积、功耗的要求差异显著，错配的组合会导致体验的全面下降。

当前主流的“Micro OLED+BirdBath”本质上是一种阶段性方案：BirdBath 系统光效可达15%-25%，恰好能匹配 Micro OLED 的亮度水平；但 BirdBath 存在视场角小、透光度低、体积大的先天缺陷，更多适用于室内观影场景，无法满足全天候户外佩戴的需求。

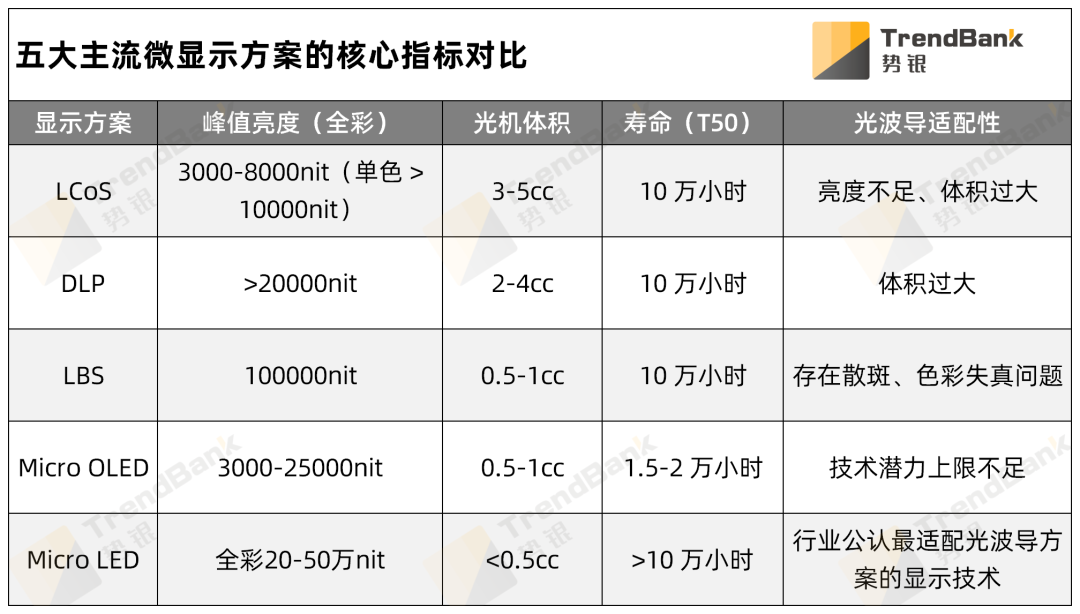

而光波导作为 AR 光学的终极方向，核心优势在于轻薄、高透光度、大视场角，能让 AR 眼镜接近普通眼镜的形态。但光波导的明显短板是系统光效极低 —— 即使是最先进的表面浮雕衍射光波导，系统光效也较难超过2%。据推算，要实现 1000nit 的户外可用入眼亮度，屏幕本身的峰值亮度至少需要达到 30000-40000nit。

综合来看，Micro LED是目前唯一能同时满足光波导对亮度、体积、寿命三重核心要求的显示技术。需要说明的是，不同类型光波导对 Micro LED 的要求存在差异：衍射光波导对亮度要求最高，阵列光波导对光源准直性要求更高，全息光波导则存在部分相干性串扰问题，仍需针对性优化。

目前，雷鸟 X3 Pro、夸克 AI 眼镜 S1、Rokid Glasses等产品均采用 “Micro LED + 衍射光波导”方案，在户外可视性和佩戴舒适度上实现突破。

Micro LED 的技术优势明确，但量产仍面临多重挑战。高像素密度 Micro LED 微显示器采用半导体单片集成工艺制造，核心技术难点集中在衬底制备、芯片结构、键合工艺及全彩显示四大环节。

衬底制备需精准控制波长均匀性、缺陷密度与刻蚀侧壁损伤；芯片结构以垂直结构为发展方向，虽能显著提升散热能力与电流均匀性，但制备工艺复杂、成本居高不下；键合工艺中晶圆级混合集成虽具备规模化量产优势，但仍需攻克异质衬底热失配导致的晶圆弯曲、铟凹陷等技术难题。

而全彩显示是其中最核心的瓶颈，它直接决定了 Micro LED 能否从单色指示、单色显示场景，真正进入消费级全彩 AR 眼镜等主流应用。同时，全彩化带来的良率与成本问题，也是制约其大规模普及的关键因素。目前行业内主要有五条全彩技术路线，各有优劣且均在加速量产验证：

合光方案（X-cube）：当前最成熟的量产路线

通过合色棱镜将 RGB 三色单色 Micro LED 面板进行混光，是最早实现量产的全彩方案。其优势在于图像质量高、色彩饱和度好、亮度高、良率稳定；不足在于传统方案需要三块独立显示面板和一个合色棱镜，导致模组体积相对较大。

最新进展：JBD于2025年发布的“走鹃”平台，通过光学设计优化将像素间距进一步缩小至 2.5μm（像素密度 10160 PPI），该平台正稳步迈向量产阶段，计划于2026下半年推向市场。

量子点色转换：单片全彩主流路线，光刻工艺成行业共识

使用蓝色 Micro LED 作为激发光源，通过量子点材料转换出红光和绿光，实现单片全彩显示。该路线无需巨量转移不同颜色的芯片，工艺复杂度较低。目前行业已从喷墨打印路线全面转向精度更高、更适合量产的曝光显影式量子点路线。

最新进展：镭昱光电自研的光刻式量子点制程已实现 3.5μm 像素间距的量产能力，其PowerMatch 1系列全彩光引擎于2025年发布，搭载 0.13 英寸微显示屏，体积仅 0.18cc（为三色合光方案的 45%），预计2026年下半年实现小批量量产；

三色堆叠：高像素密度终极方案，量产爬坡中

将 RGB 三色像素晶圆垂直堆叠形成单个像素点，可在单位面积内实现最高的像素密度，理论上像素间距可缩小至 1μm 以下。该方案对外延工艺、键合工艺、电极设计要求极高，此前一直面临电极串扰和良率低的问题。

最新进展：诺视科技 2024 年点亮全球首款 XGA 垂直堆叠全彩 Micro LED 芯片，2025 年 3 月浙江德清一期量产线正式投产，目前已向多家国内 AR 终端厂商交付工程样品。

单片直接外延：技术难度最大，仅实现小规模商用

在同一外延衬底上直接生长 RGB 三色外延层，理论上性能最优、工艺步骤最少，但外延工艺难度极大，此前一直无法实现均匀的三色发光。

最新进展：法国 Aledia 利用独特的纳米线架构，通过控制纳米线直径在单一外延片上实现 RGB 三色发光，其 3D-Nano 技术已于 2026 年 2 月正式商用。

纳米孔量子点：中国原创技术路线，已实现大规模量产

将红色和绿色量子点嵌入氮化镓的纳米孔中，在蓝光 Micro LED 晶圆上直接实现颜色转换。该路线结合了量子点色转换和单片集成的优势，针对性解决了传统红光 Micro LED 光效不足的问题。

最新进展：赛富乐斯 NPQD 技术已实现大规模量产，安徽六安产线于2025 年 6 月正式投产，2025年发布 T3 系列 0.13 英寸全彩微显示屏，子像素间距 4μm，已与利亚德等终端厂商达成合作。

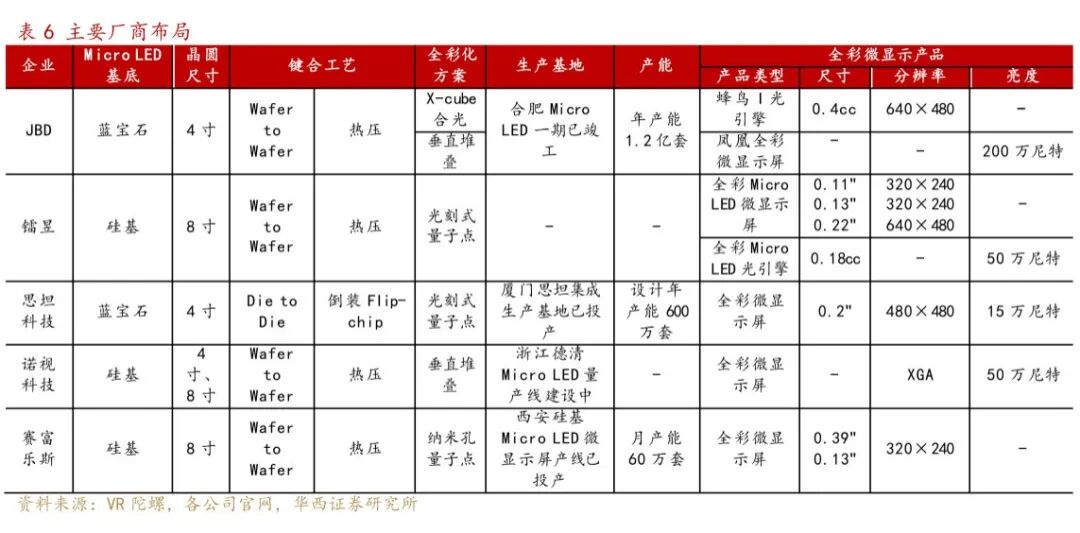

全彩 Micro LED 的技术壁垒极高，全球范围内真正掌握核心技术并具备量产能力的厂商不足 20 家。国内企业在合光方案、量子点色转换、垂直堆叠三大主流路线上均已形成技术积累和产能布局，成为全球 Micro LED 微显示产业化的核心力量。

来源：华西证券 《AI/AR 眼镜系列报告（三）》

目前产业格局呈现“中国厂商领跑量产落地，国际巨头布局前沿技术”的特征。中国厂商量产进度领先于多数国际同行，但在单片直接外延技术、高端键合设备、高精度检测设备等领域仍落后于欧美和日本厂商。此外，国际巨头如苹果、三星、索尼正通过自研或投资等方式布局前沿技术，未来或将成为国内厂商的主要竞争对手。

AI 大模型的普及为 AR 眼镜提供了核心的交互入口，而全彩 Micro LED 的量产则有望解决 AR 显示的关键瓶颈。二者的结合，将推动 AR 眼镜从“尝鲜品”向 “常用品”演进，开启行业加速发展的十年。

需要明确的是，AR 行业的竞争进入了“显示 + 光学 + 交互 + 算力 + 生态”的综合比拼阶段。而在当前阶段，显示技术的突破最为显著，成为了产品差异化的核心因素。

全彩 Micro LED 并非 AR 显示的唯一选项，但在目前的技术条件和发展趋势下，它被市场广泛视为与光波导光学方案高度适配的显示技术，尤其在中高端 AR 眼镜赛道中占据了主导地位。随着多条技术路线的落地，全彩Micro LED 面板的成本有望在 2026 年底下降，为 AR 眼镜的普及创造条件。

长期来看，根据预测，到 2030 年全球纯 AR 眼镜出货量有望达到 8000 万台，其中采用 Micro LED 方案的产品占比将达到 62%。

这一巨大的市场空间将惠及整个产业链：上游的 LED 芯片厂商（三安光电、京东方华灿）、中游的 Micro LED 微显示厂商（JBD、镭昱光电、诺视科技）、下游的显示模组和终端厂商（雷鸟、Rokid、华为），以及关键设备和材料供应商，均有望迎来重要的成长机遇。

从首尔半导体的重金投入到 Aledia 的技术突破，从 JBD 的产能扩张到国内产业链的集体发力，全球 Micro LED 的“微缩之战”已经全面升级。这场战争不仅关乎显示技术的未来，更将决定谁能掌握下一代移动计算平台的核心话语权。
