面板厂跨界做玻璃基载板，技术门槛有多高？

近期，台积电正式发布 CoWoS 玻璃基板开发计划，联合 ABF 载板龙头揖斐电与面板厂商群创光电，共同验证玻璃基方案在先进封装中的落地可行性。

几乎同期，国内面板龙头京东方披露，总投资近 10 亿元的板级玻璃基封装载板试验线已实现全自动化通线，完成 20 层结构样品开发并送样客户。

作为 AI 大芯片封装的核心破局方向，玻璃基载板被市场赋予了极高预期，面板厂商的玻璃加工能力也被视为天然入局优势。

但赛道的真实准入门槛如何？面板厂商跨界的可行性边界在哪？本文将拆解面板厂的核心技术卡点与能力复用空间，结合头部厂商的落地实践，进行客观研判。

一、玻璃基载板为何成为先进封装“新宠”？

AI 算力升级带动先进封装需求爆发，2026 年全球市场规模预计达 587 亿美元，同比增长97%，供给紧张将持续至 2027 年。

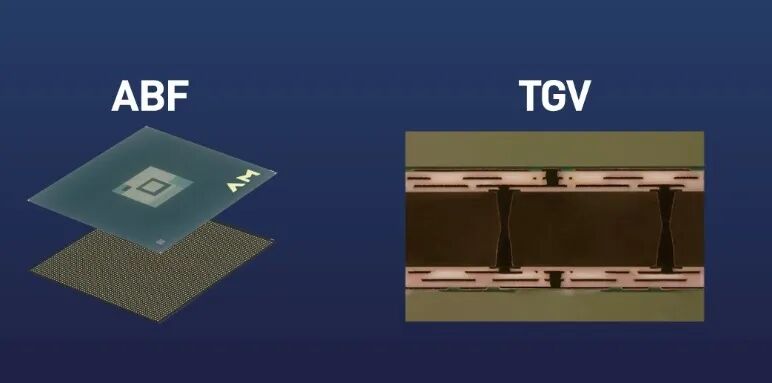

玻璃基封装载板是 2.5D/3D 先进封装的核心基材，通过玻璃通孔（TGV）实现层间垂直互连，支撑 AI 芯片与 HBM 内存异构集成，破解传统封装材料的物理瓶颈。

传统方案已无法匹配高阶芯片需求：ABF 有机载板与硅芯片热膨胀系数差异大，大尺寸封装易翘曲失良；硅中介层性能优异但大尺寸成本过高。

玻璃基板兼具低热膨胀、高平整度、高线宽精度与低介电常数的优势，可显著改善翘曲、降低供电损耗，成为下一代先进封装主流方向，2026 年也被行业视为该技术商业化验证元年。

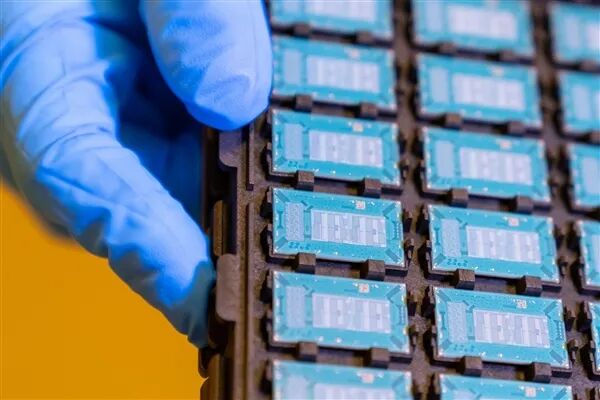

玻璃基载板采用面板级大板制造路线，基材减薄、抛光、光刻、薄膜沉积等前道工序，与显示面板 Array 制程高度重合。叠加 LCD 面板产能阶段性过剩的背景，具备产线与运营经验的头部面板厂商，由此开启跨界布局。

来源：安捷利美维

工艺同源并不等于能力可以直接落地。显示面板面向消费电子，遵循消费级制造标准，玻璃基载板服务于半导体先进封装，要求工业级甚至车规级的精度与可靠性。

二者之间存在数量级的标准代差，面板厂要真正跨界，必须跨过三道最核心的技术关卡。

1. TGV 玻璃通孔：垂直互连的核心卡点

TGV（玻璃通孔）是实现载板上下层电路连通的核心工艺，本质是在薄薄的玻璃片上打出成千上万个垂直微孔，后续填充金属形成导电通路。

量产级要求极为苛刻：最小孔径仅 3-5 微米，孔深是孔径的 15 倍以上，同时孔壁必须光滑无裂纹 —— 哪怕只有微小裂痕，后续高温制程中玻璃也可能直接碎裂。

目前行业主流采用 “飞秒激光改性 + 湿法刻蚀” 的技术路线，即便海外头部厂商，仅成孔这一步的良率损耗就达 12%-18%。

而面板厂原有的激光设备只用来切割玻璃裂片，达不到微米级微孔的加工精度，因此必须全套引入半导体级激光设备与工艺参数库。

2. 深孔均匀填铜：良率损失的核心来源

微孔打好后，需要通过电镀在孔内壁铺满铜层形成导电通路，就像在一根又细又长的管子里均匀镀上一层铜，不能有空洞、凹陷，也不能薄厚不均。

由于孔径极小、深度大，电镀液在孔内的流动状态非常复杂，很容易出现中间薄、两端厚的情况，直接影响导电性能与可靠性。此外铜和玻璃的热胀冷缩差异很大，还得解决二者结合不牢、冷热循环后分层脱落的问题

面板厂此前仅有平面薄膜沉积的经验，完全没有深孔电镀的流体调控、配方优化积累。目前行业中试阶段的填铜良率普遍在 80% 左右，而量产要求良率必须达到 95% 以上，这一项工艺的优化。

3. 半导体级标准体系：隐性的长期壁垒

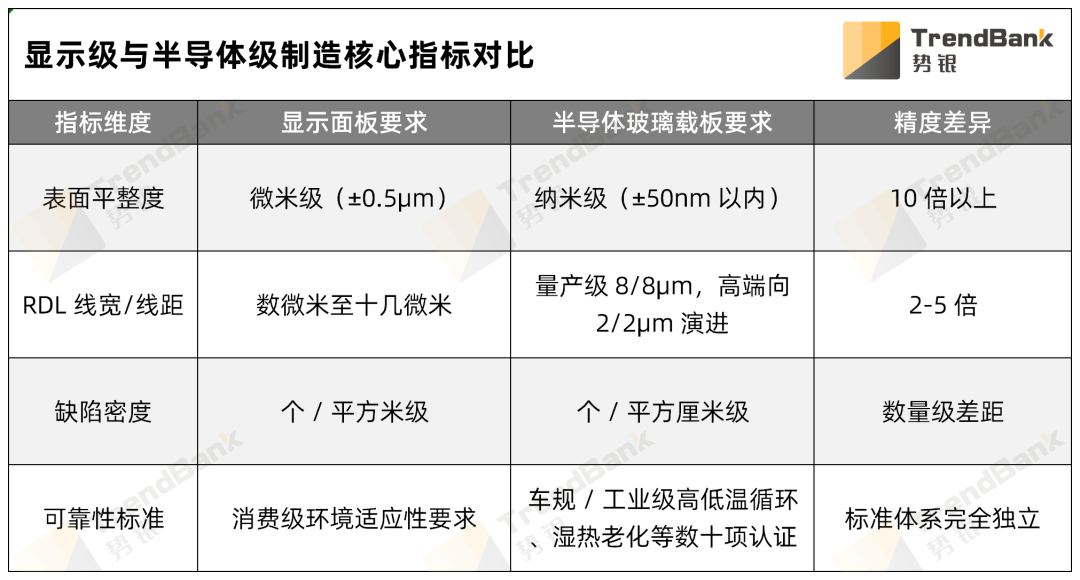

除了工艺本身，显示与半导体两套完全独立的质量与认证体系，是更容易被忽略的隐性壁垒，二者核心指标存在数量级差距：

除此之外，半导体高端客户的供应链认证周期长达 2-3 年，需经过概念验证、样品测试、小批量试产、批量供货多个阶段。面板厂普遍缺乏半导体客户资源与认证经验，导入供应链的周期会进一步拉长。

当然，面板厂跨界也并非从零起步。数十年的显示面板制造积累，让它们具备了传统载板厂商、封测企业没有的天然禀赋。从技术底层来看，约 40%-50% 的面板制造能力可以迁移至玻璃基载板生产。

首先是大尺寸玻璃精密加工能力。玻璃减薄、化学抛光、精密切割、应力退火都是面板制造的基础工艺，面板厂早已形成成熟的米级大板平整度管控体系。这套能力可以直接适配载板基材的前处理需求，是天然的规模化优势。

其次是薄膜与图形化制程基础。显示面板阵列段的 PVD/CVD 薄膜沉积、光刻、湿法刻蚀流程，和载板重布线层（RDL）的制备逻辑一致，本质都是在玻璃上制作精细电路。面板厂在多层金属布线、精细图形化方面的积累，能够支撑载板向高层数、高密度方向迭代。

最后是大规模量产运营能力。面板厂成熟的供应链配套、产线调度、成本管控体系，刚好适配玻璃基载板的面板级大板制造模式。长期来看，面板级工艺的材料利用率与生产效率优势，会成为载板降本的核心支撑，这是晶圆级工艺路线无法比拟的。

头部厂商的实际投入与落地节奏，正是这些技术壁垒最直接的印证。国内进度最快的京东方 2020 年启动技术调研，累计投入超 13.8 亿元，历时 6 年才实现板级试验线全流程通线，目前仅部分国内客户进入技术测试阶段。

台系群创光电依托多年面板级封装积累切入赛道，8.5 代产线改造后预计 2027 年才能小批量试样，2028 年配合台积电量产节奏释放产能，从技术预研到量产落地周期同样超过 5 年。

综合来看，面板厂跨界玻璃基封装载板虽具备天然的工艺同源与规模化制造优势，但绝非市场炒作的 “降维打击”，而是存在难以逾越的代际壁垒。长周期、高投入的落地节奏，以及半导体级的工艺精度、良率管控、客户认证等，都需要持续的技术攻坚与资源投入。

从行业格局看，该赛道具备极强的头部集中属性，仅资金实力雄厚、技术积累深厚的头部面板厂商有能力完成全流程工艺突破，中小面板厂基本不具备入局条件，不会出现全行业转型的局面。

从产业节奏看，2026-2027 年行业仍处于技术验证与客户导入阶段，难以贡献规模化营收；2028 年之后，随着台积电 CoPoS 等方案量产落地，头部厂商才会逐步进入业绩释放期。

未来，随着 AI 算力需求持续升级，玻璃基载板的渗透率将不断提升，成功突破技术壁垒的面板厂商，将打开全新的第二增长曲线。
