面板厂跨界玻璃基载板：旧线改造，真是低成本捷径吗？

伴随全球 AI 算力芯片封装向大尺寸、高密度方向演进，玻璃基载板凭借低热膨胀、低介电损耗的材料特性，成为 2.5D/3D 封装的核心材料迭代方向。2026 年 6 月，京东方板级玻璃基封装载板试验线完成全流程工艺通线，切入先进封装赛道。

伴随这一进展，市场出现一种看法：面板厂可依托存量低世代产线，通过有限改造实现向半导体封装载板领域的低成本跨界。

支撑这一预期的，是群创光电此前改造3.5代线生产扇出型板级封装（FOPLP）玻璃基板的先例。

然而，京东方该条试验线近10亿元的资本开支，与“低成本”的认知形成显著落差。

因此，本文将从产线硬件体系的底层逻辑出发，系统拆解面板厂存量资产的可复用边界、核心工艺设备的刚性投入缺口，客观评估面板厂跨界的硬件门槛与投入强度。

产线复用能力的分水岭在哪？

要理解面板厂跨界为何不再是“低成本改造”，必须首先看清TGV这道工艺屏障。

TGV即玻璃通孔，是在玻璃基板内部制备的微米级垂直导电通道。这一结构使玻璃基板从单纯的转接层升级为具备复杂垂直互连功能的核心封装基板，能够承载多芯片异质集成，满足AI芯片、高性能计算（HPC）芯片对带宽密度和功耗的苛刻要求。

以群创光电改造3.5代线生产无TGV结构的FOPLP重布线基板为例，其产品本质上是一个“转接板”，制程流程与面板阵列工艺重合度高达70%以上，面板厂改造旧线即可快速上量，改造投入相对可控。

但高端玻璃基载板所必需的TGV制备及通孔金属化，却是面板产线完全没有储备的“零基础”工序。一旦产品路线包含TGV，面板厂就需新增3-4道核心垂直制程，存量产线的硬件边界就此显露。京东方近10亿元的试验线资本开支，正是这种“零基础”的显性代价。

存量产线跨界存在哪些刚性壁垒？

本质上来看，面板产线与高端玻璃基载板产线存在底层标准代差，存在三个不可绕过的硬件壁垒：

• 核心制程专用设备缺位

在 TGV 成孔环节，当前高端量产路线主流采用飞秒激光诱导改性蚀刻工艺。

面板厂现有激光设备仅用于玻璃切割、裂片，加工精度停留在数十微米级；高端封装载板的技术演进方向要求最小孔径达到3-5μm、深宽比15:1以上，同时严格控制孔壁微裂纹，避免后续高温制程诱发玻璃裂片。

目前国内面板厂均无存量专用设备，京东方试验线核心激光设备基本为对外采购。即便是沃格光电等专业 TGV 厂商，也是通过新建专用产线才实现小批量供货。

深孔均匀填铜是 TGV 金属化、实现电气导通的核心工序。在深孔填铜环节，面板产线仅具备平面物理气相沉积（PVD）、化学气相沉积（CVD）薄膜制备能力，无高深宽比结构的电化学沉积（ECD）工艺积累，通孔内镀液流场调控、脉冲电镀参数优化、种子层附着力管控均需从零搭建。

当前行业中试阶段 TGV 填铜良率普遍在 80% 左右，距离量产要求的 95% 以上仍有显著差距，是全流程最大的良率损耗来源，整套专用电镀线与工艺研发成本不可忽视。

除此之外，显示级自动光学检测（AOI）设备仅能识别微米级大面积缺陷，而半导体载板要求平方厘米级的微缺陷筛查，二者检测精度与算法逻辑完全不同，需独立配套专业验证实验室。

• 存量产线规格不足

闲置低世代面板线的硬件设计均按显示制程标准配置，核心精度指标与高端载板要求存在数量级差距，改造的边际效益不足，这也是多数面板厂仅停留在技术预研阶段的核心原因。

层间套刻对准精度方面，根据中国电子材料行业协会《半导体封装用玻璃通孔基板通用技术要求》，高端玻璃基载板多层重布线层（RDL）的层间套刻对准精度需达到 ±50nm~±100nm；而国内主流非晶硅 LCD 产线的阵列段套刻精度普遍为 ±300nm~±500nm，二者存在 5-10 倍的精度代差。

洁净度等级方面，常规 LCD 阵列厂房洁净等级为 ISO 6 级（Class 1000），高端玻璃基载板金属化工段需达到 ISO 5 级（Class 100）洁净标准。洁净升级需对空调通风系统、高效过滤器（HEPA）、围护结构进行系统性改造，单位面积改造成本约为新建洁净厂房的 55%-65%。

受此双重限制，改造线基本只能生产中低层数基板，无法承载20层左右的高端AI算力载板，产品定位存在天然天花板。

• 生产管控体系失配

除硬件设备本身，面板与载板的生产流程逻辑也存在本质差异，现成的产线自动化与管控体系无法直接沿用。

面板阵列制程为平面逐层薄膜沉积 - 图形化工艺，制程管控核心为大面积膜厚均匀性与线宽一致性。

而玻璃基载板制程为平面布线与垂直互连的混合制程，新增 TGV 制备、通孔金属化、多层键合等垂直制程节点，制程管控核心转向通孔形貌一致性、垂直互连可靠性与层间对准精度。

现有制造执行系统（MES）和自动化物料传送系统（AMHS）缺乏TGV工序所需的功能模块，例如深孔电镀的实时流场反馈控制、通孔缺陷的在线分类检测等。这一整套软件与系统的二次开发或更换，据估算可占到总改造投入的8%-12%，进一步推高了投资门槛。

上述刚性壁垒均集中于决定产品核心竞争力的垂直互连与高端制程环节，并不代表面板存量产线全无价值。在基础制造、厂务配套、规模化生产体系环节，面板厂的资产积累仍具备清晰的复用空间，可有效压低非关键环节的投入成本。

• 洁净厂房与厂务系统可盘活

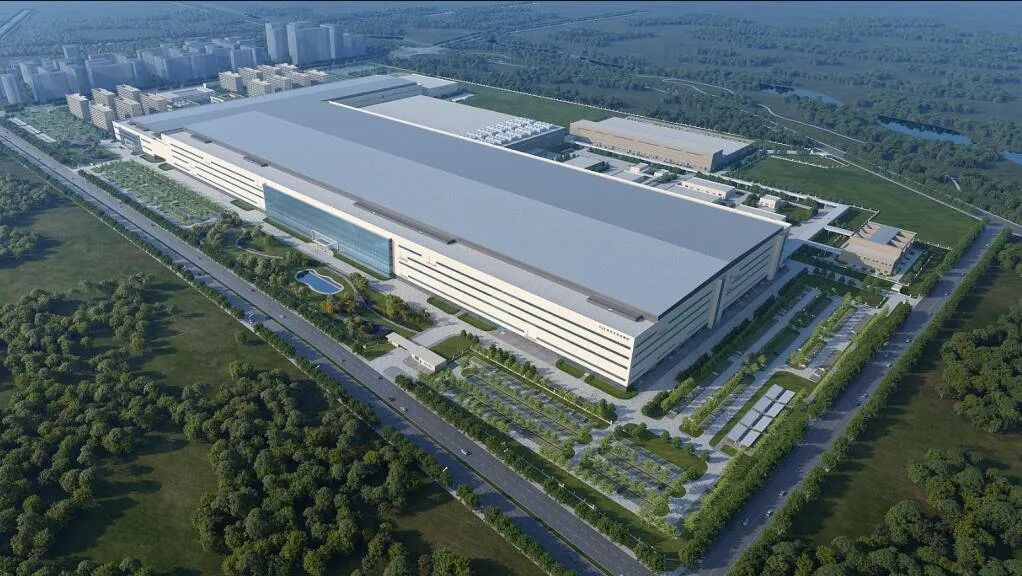

面板高世代厂房配套完整的厂务监控系统（FMCS），涵盖恒温恒湿空调、超纯水（UPW）、工艺废气处理、真空系统等高端公用配套，闲置洁净车间仅需针对金属化工段进行局部洁净升级即可适配载板生产。

产业通用测算显示，复用存量厂房可节约 15%-20% 的基建资本开支，同时将产线建设周期缩短 6-8 个月。京东方玻璃基载板试验线即依托厂区存量阵列车间改造建设，大幅降低了前期基建投入，这也是传统封测厂、新进入者不具备的硬件优势。

• 前道制程设备可升级适配

玻璃清洗、磁控溅射 PVD 镀膜、湿法刻蚀、自动光学检测（AOI）、化学机械抛光（CMP）等前道基础设备，与玻璃基载板的基材预处理、RDL 图形化制程原理同源，可通过升级靶材规格、光刻光源、检测算法实现适配，该类设备约占载板产线设备总投资的 30%-40%。

其中超薄玻璃减薄、抛光、倒角等玻璃冷加工设备可以通用，为面板厂商独有的制程禀赋。

• 大板制造体系具备规模优势

面板厂商拥有成熟的大尺寸基板制程管控体系，适配 510mm×515mm 及以上规格的面板级载板批量生产，在单位面积产出效率、批量良率管控、供应链成本摊薄方面具备天然优势。

相较于晶圆级封装的圆形硅片加工模式，面板级矩形大板的材料利用率可提升 25% 以上，长期规模化生产后单位制造成本仅为晶圆级方案的 1/5-1/3，为玻璃基载板的普及提供成本支撑。

而更关键的是，面板厂在大尺寸超薄玻璃的非接触传输、张力控制、翘曲抑制及巨量搬送系统上积累的隐性工艺诀窍，是传统载板厂所不具备的独有资产。

综合以上分析，可以将面板厂跨界高端玻璃基载板的硬件投入结构进行全景勾勒：

最核心的不可复用刚性投入，集中在TGV激光诱导及深孔电镀专有设备、新增洁净区改造以及工艺管控系统重构上。这一部分与面板存量资产几乎完全切割，属于从零新建的“纯增量”，保守估计可占到总追加投资的60%以上。

中间层次的半复用投入，主要在前道基础制程设备的改造升级和部分厂务设施的适配，需投入改造成本但远低于新建。最外围的可复用存量，则是洁净厂房主体结构、大板级物流传输体系、玻璃冷加工等通用资产，能有效摊薄基建投资和生产准备时间。

面板厂跨界的真实路径，是在充分盘活大板体系和厂务基建等深层优势的同时，必须直面因TGV引入而产生的巨额专用设备开支与体系重建成本。所谓存量产线改造，并不会廉价，而是一次有舍有得的资产重置。

明白了这一点，才能真正理解京东方近10亿元试验线背后的硬件逻辑——它是面板厂为跨越TGV这道门槛，必须缴纳的入场费。
