又2家巨头达成玻璃基合作！国内TGV玻璃基进度对比：沃格、京东方、蓝思、凯盛谁跑在前面？

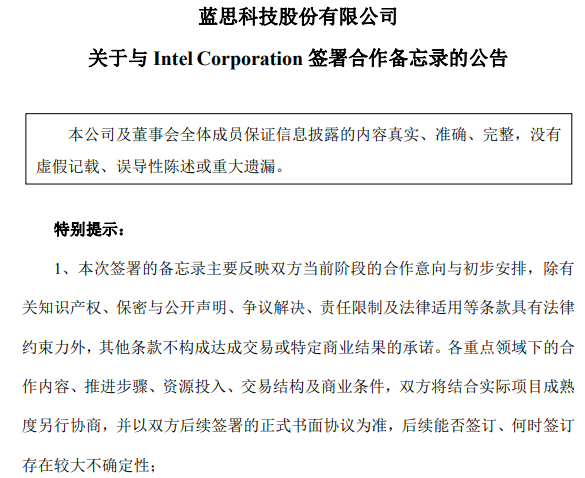

根据蓝思科技公告内容，本次合作备忘录的核心聚焦 TGV 先进封装领域。英特尔将蓝思科技视为该领域有价值的潜在合作方，双方计划围绕玻璃基板穿孔成型、高精度激光加工、金属化通孔沉积及多层互连布线等关键工艺展开讨论与评估。

合作分工上，英特尔侧输出技术标准与验证体系，具体包括说明性架构信息、可制造性设计（DFM）指南、基准测试方法和验证方法。蓝思科技侧提供精密制造能力，依托自身在玻璃加工领域的积累推进工艺落地。

蓝思科技在公告中披露，公司在 TGV 精密加工、微孔成型、金属化沉积及多层互连等工艺方面拥有长期技术积累，已建成相关中试线并开展样品试制。目前已向部分潜在客户送样评估，部分客户通过初步概念验证，进入技术测试阶段。

2026 世界人工智能大会上，蓝思科技展区展示了自主研发的 TGV 玻璃芯载板，依托激光诱导工艺实现通孔零缺陷。产能端，蓝思规划建设建筑面积 3 万平方米的 TGV 玻璃基板专用厂房及全套配套产线，项目预计 2026 年底正式投产。

从行业视角看，本次合作的信号意义大于订单意义。英特尔是全球最早推进玻璃基板商业化的芯片厂商，2026 年已推出首款搭载玻璃核心基板的 Xeon 6 + 服务器处理器，走 "玻璃直接替代有机树脂芯基板" 路线。选择与蓝思合作，意味着英特尔正在构建多元化的供应链体系，也为国内企业进入国际大厂验证链条提供了新的入口。

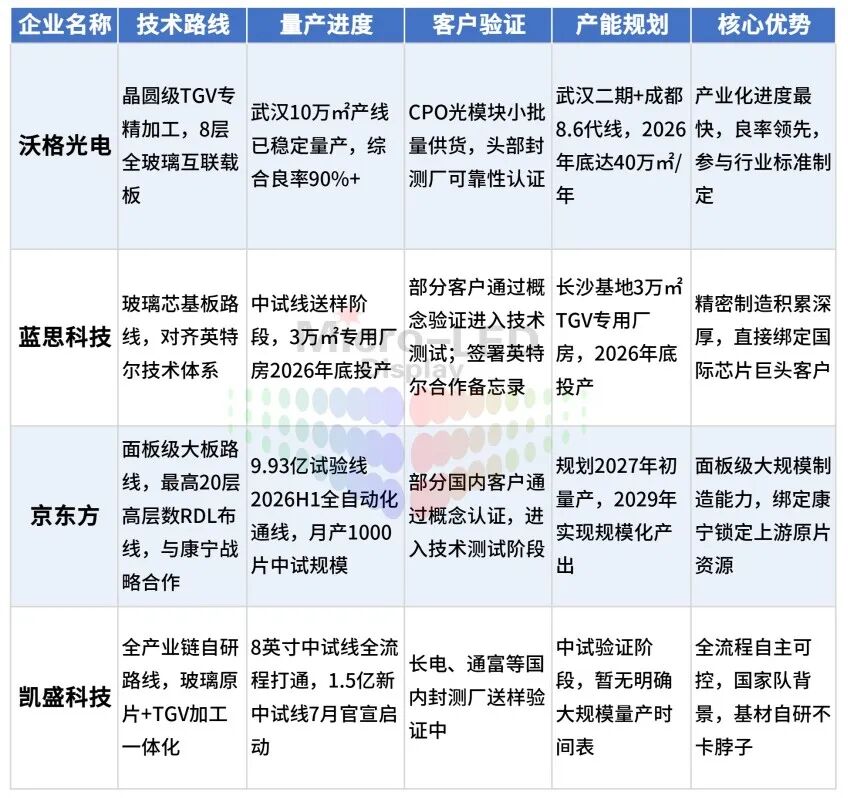

国内布局 TGV 玻璃基板的企业不在少数，但真正具备全流程工艺能力、且推进到中试以上阶段的代表性企业主要有：沃格光电、蓝思科技、京东方、凯盛科技等。这四家企业的技术路线、产业背景、量产进度各不相同，形成了差异化的竞争格局。

*资料来源网络，Micro LEDDisplay整理制图

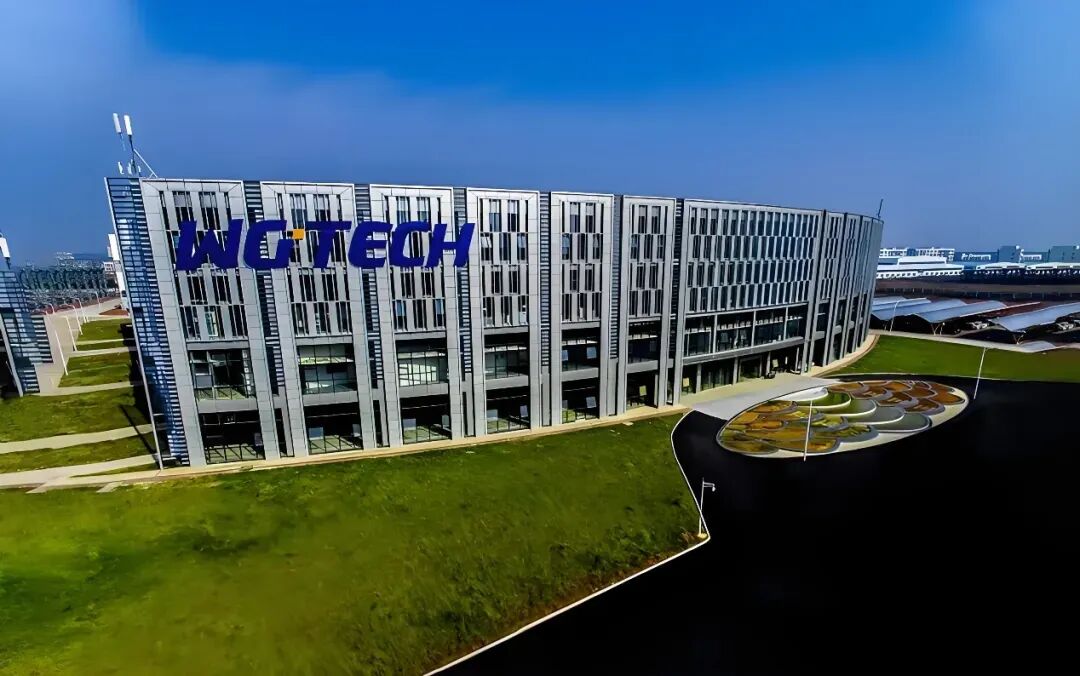

沃格光电是国内四家企业中唯一专注 TGV 半导体封装玻璃精密加工的厂商，赛道聚焦度最高，产业化进度也处于领跑位置。旗下子公司湖北通格微建成国内第一条实现满产的 TGV 专用产线，武汉基地年产能 10 万平方米，2026 年上半年已实现稳定小批量供货。

技术路线方面，沃格光电主攻晶圆级 TGV 加工，掌握激光诱导打孔、化学蚀刻成孔、微裂纹处理、PVD 种子层溅射等自主核心技术。2026 年 7 月合肥玻璃基板大会上，公司披露武汉量产线综合良率稳定在 90% 以上，8 层全玻璃互联载板已实现量产化。工艺指标上，最小孔径可达 5 微米，深径比超过 10:1，处于国内第一梯队。

客户验证方面，沃格的落地节奏领先同行。CPO 高速光模块赛道，1.6T/3.2T 玻璃基载板已向国内头部客户小批量送样验证，进入可靠性认证阶段。算力 Chiplet 方向，与北极雄芯等企业开展联合开发。封测端，长电科技、通富微电等头部厂商均有送样对接。沃格也是国内 TGV 团体标准的主要起草单位，具备一定的行业规则制定权。

产能规划方面，沃格采取双基地扩产策略。武汉一期 10 万平方米产线已稳定运行，武汉二期规划新增 20 万 - 30 万平方米年加工产能，计划 2026 年 Q3 完成设备搬入并启动爬坡。成都 8.6 代面板级大尺寸产线预计 2026 年底投产，规划年产能 30 万平方米。全部达产后总产能将达到 40 万平方米 / 年，规模跻身全球第一梯队。

沃格的短板在于上游玻璃原片依赖外购，自身不掌握基材配方。这意味着其定位更偏向 TGV 精密加工服务商，而非全产业链一体化厂商。

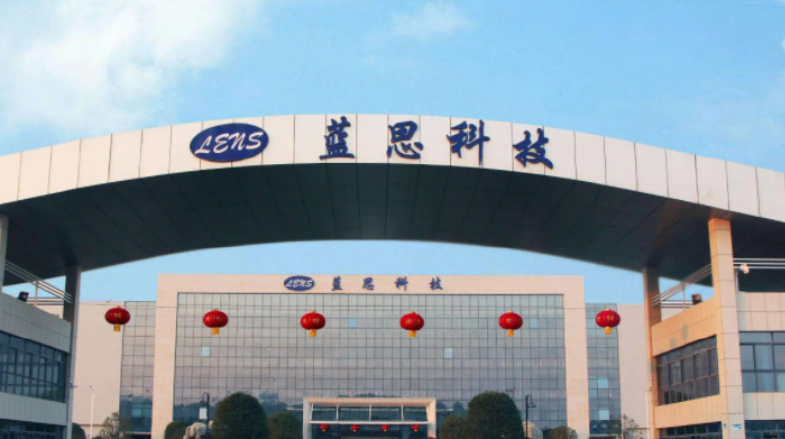

蓝思科技原本是消费电子玻璃盖板龙头，属于果链核心供应商，此次切入 TGV 半导体封装属于跨界布局。凭借二十余年精密玻璃加工积累，蓝思的技术迁移速度较快。

技术路线方面，蓝思科技走玻璃芯基板路线，与英特尔的技术体系直接对齐。核心工艺覆盖 TGV 微孔成型、高精度激光加工、金属化通孔沉积、多层互连布线四大环节。2026 世界人工智能大会上展示的 TGV 玻璃芯载板，在通孔质量上实现零缺陷指标，孔壁光滑无微裂纹。

客户验证方面，蓝思目前处于送样评估阶段。公告披露已向部分潜在客户送样，部分客户通过初步概念验证并进入技术测试阶段。本次与英特尔签署合作备忘录，是其客户拓展的重要突破 —— 直接获得国际芯片巨头的技术标准输入与验证体系对接，后续有望加速进入英特尔供应链体系。

产能规划方面，蓝思长沙基地规划建设 3 万平方米 TGV 专用厂房及全套产线，预计 2026 年底正式投产。从消费电子玻璃盖板转向半导体级玻璃基板，对洁净度、精度、可靠性的要求提升数个量级，量产爬坡期的良率表现是关键观察点。

蓝思的优势在于精密制造经验丰富、资金实力雄厚，且直接绑定国际头部客户；劣势是半导体封装领域积累相对较浅，量产验证周期较长，当前阶段距离稳定出货仍有距离。

京东方是全球面板行业龙头，布局 TGV 玻璃基板属于面板技术向半导体领域的延伸。2026 年 5 月，京东方与康宁正式签署为期三年的合作备忘录，双方在玻璃基封装载板、光互连等四大领域展开协同，这是京东方玻璃基板战略的核心支点。

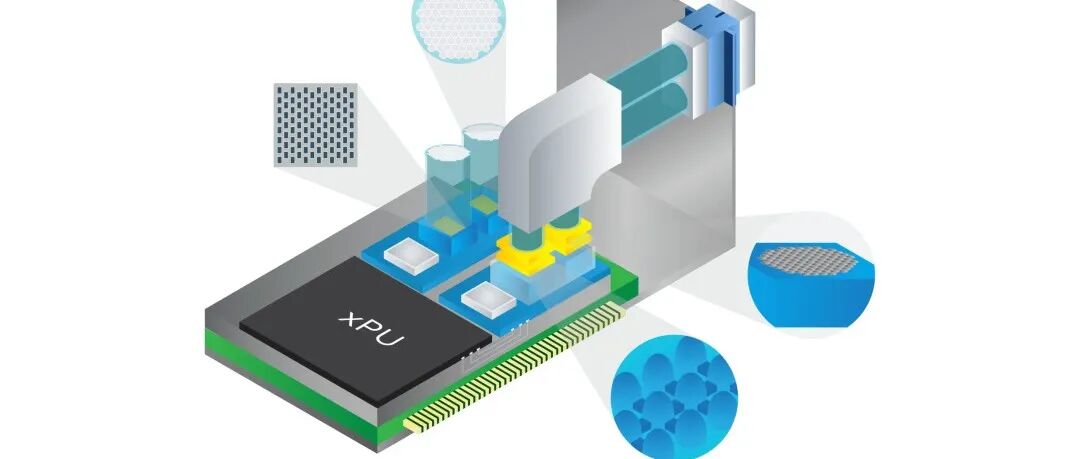

技术路线方面，京东方走面板级大板路线，主攻大尺寸玻璃基封装载板（Glass Core Substrate），适配高端算力芯片与 HBM 堆叠场景。与康宁的分工清晰：康宁提供低热膨胀半导体特种玻璃原片、底层材料配方与基础专利；京东方负责大板级 TGV 钻孔、填铜、高层布线等后段加工，最终产出玻璃基封装载板。

京东方已掌握高深宽比 TGV 开孔、深孔金属化、最高 20 层高密度 RDL 布线技术，可做出 20 层布线的大尺寸样品。

客户验证方面，京东方目前处于概念验证向技术测试过渡的阶段。9.93 亿元板级玻璃试验线 2026 年上半年实现全自动化通线后，样品已送往部分国内客户，部分客户通过概念认证进入技术测试环节，覆盖 AI 算力、CPO 光模块等场景。但尚未形成量产营收，良率也未达到量产水平。

产能规划方面，当前合肥试验线月产能约 1000 片，属于中试规模。量产线规划 2027 年初始量产，2029 年实现规模化产出。京东方的长期目标是依托面板级大尺寸产线的成本优势，承接超大尺寸、高层数的玻璃基板订单，匹配台积电 CoPoS 等下一代封装技术路线。

京东方的核心优势在于面板级大规模制造能力、与康宁的深度绑定关系，以及大尺寸基板的成本潜力；劣势是量产节奏偏慢，当前阶段仍以技术验证为主，商业化落地尚需时日。

凯盛科技背靠中建材集团与蚌埠玻璃工业设计研究院，属于国家队背景的玻璃材料平台。其最大特点是国内少数覆盖 "玻璃原片 - 超薄减薄 - TGV 通孔 - 金属化布线" 全流程的企业，自主可控程度最高。

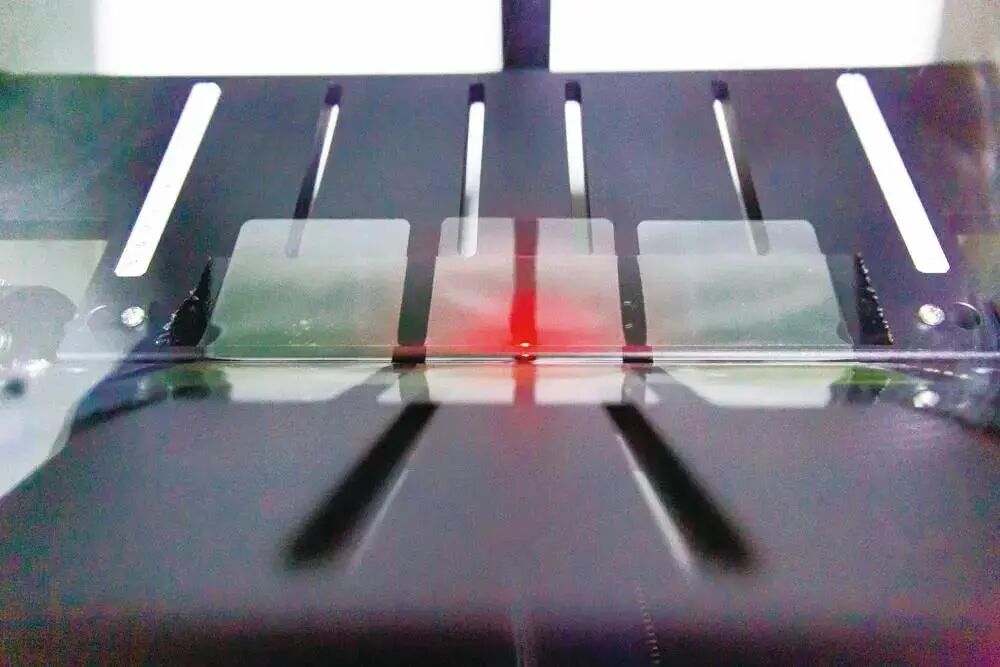

技术路线方面，凯盛科技走全产业链自研路线。上游掌握低介电专用玻璃配方自研，中游突破高精度飞秒激光通孔工艺，下游打通通孔填铜金属化一体化工艺。飞秒激光打孔最小孔径可达 5 微米，深径比达到 100:1，样品良率超过 85%。8 英寸 TGV 中试线实现玻璃原片、微孔蚀刻、通孔填铜、精密布线全流程自主可控，央视财经 2026 年 6 月曾对此进行专题报道。

客户验证方面，凯盛的 TGV 产品处于中试验证和送样阶段。样品已陆续送往长电科技、通富微电等国内头部封测企业，以及部分光模块厂商和算力相关客户。2026 年 7 月 27 日，凯盛科技公告拟投资 1.5 亿元建设 TGV 先进封装玻璃中试线，在蚌埠厂区开展关键工艺优化研发，推进产品试制与客户验证。

产能规划方面，当前以 8 英寸中试线为主，新公告的 1.5 亿元中试线属于工艺优化与产能扩充性质，尚未公布明确的大规模量产时间表。整体节奏上，凯盛处于技术验证向中试放大过渡的阶段，量产落地时间晚于沃格，与蓝思、京东方大致处于同一梯队。

凯盛的核心优势是全产业链自主可控、上游基材不被卡脖子、央企背景资源充足；劣势是市场化推进速度相对稳健，产能扩张节奏偏慢，商业化落地的紧迫性不如民营企业。

量产进度维度，沃格光电稳居第一梯队。武汉 10 万平方米产线已实现稳定小批量供货，综合良率 90% 以上，客户验证推进最深，是当前国内唯一进入实质商业化阶段的 TGV 专用加工厂商。

蓝思、京东方、凯盛三家均处于中试送样阶段，大致属于第二梯队，但各自的量产时间表不同：蓝思专用厂房 2026 年底投产、京东方规划 2027 年初量产、凯盛仍以中试验证为主，量产节奏相对滞后。

技术路线维度，四家各有侧重。

沃格聚焦晶圆级 TGV 加工，走专精路线；京东方主打面板级大尺寸高层数载板，走规模成本路线；蓝思绑定英特尔玻璃芯基板体系，走国际客户路线；凯盛坚持全产业链自研，走自主可控路线。四条路线对应的下游场景也有差异 ——CPO 光模块、中小尺寸封装沃格更有优势；大尺寸 AI 芯片、HBM 堆叠京东方的大板路线更适配；服务器 CPU 等英特尔体系产品蓝思占先机；对供应链安全要求高的国产替代场景凯盛更具竞争力。

风险与不确定性方面，四家普遍面临共同挑战。

一是下游客户技术路线选择仍有变数，玻璃基板最终能在多大程度上替代有机基板、渗透速度如何，尚待观察；二是量产良率爬坡难度大，从实验室到稳定量产的跨越绝非易事；三是行业标准与验证体系尚未完全成熟，客户认证周期长；四是当前阶段四家企业的 TGV 业务均未形成规模营收，对业绩贡献有限。

整体来看，2026 年是国内 TGV 玻璃基板从技术验证走向量产爬坡的关键年份。

沃格光电已经率先跨过 0 到 1 的门槛，后续产能释放与客户拓展进度将决定其能否巩固领先地位；蓝思科技凭借英特尔合作有望实现弯道超车，但量产验证仍需时间；京东方背靠康宁与面板制造能力，长期潜力大但短期节奏偏慢；凯盛科技全产业链自主可控，是国产替代的重要底牌。

四条路线并行推进，最终谁能跑出来，既取决于技术与成本，也取决于下游客户的技术路线选择与产能释放节奏。

*部分资料来源网络
