告别TAC，拥抱PMMA：偏光片膜材国产化背后的机遇

近年来，伴随着京东方与大仓合资成立京仓科技布局PMMA薄膜生产，同时龙华PMMA稳定供货三利谱等国内偏光片企业，合美收购LGC上游表涂及膜材业务后布局PMMA膜材赛道。PMMA材料已经成为了POL上游膜材突破国外布局的一个重要选项。

一、什么是PMMA

PMMA（Polymethyl Methacrylate，聚甲基丙烯酸甲酯）俗称有机玻璃或亚克力，是一种由甲基丙烯酸甲酯（MMA）单体聚合而成的高分子透明材料。自上世纪30年代实现工业化以来，PMMA凭借其优异的光学透明性，逐渐成为光学塑料领域最具代表性的材料之一。

二、为啥国产化要用PMMA

1、为啥要用PMMA材料

如图一所示，一块标准LCD偏光片由多层薄膜复合而成，其中最核心的偏光层是经碘染色的聚乙烯醇（PVA）膜，而PVA膜极度娇贵——易吸湿、易变形、机械强度不足，因此必须在两侧贴合保护膜，赋予其支撑与防护。

图一、传统偏光片膜材结构

图片来源：DISCIEN整理

长期以来，三醋酸纤维素（TAC）膜凭借优异的光学透明性和与PVA的良好匹配，稳坐偏光片保护膜的头把交椅。然而，随着显示技术向大尺寸、高亮度演进，TAC膜吸水率偏高等劣势逐渐暴露。这样PMMA和PET等防水性更好的材料逐渐脱颖而出。表一所示即为三款材料的防水性对比，可见，PMMA和PET的防水性明显优于TAC。因此在大尺寸面板上面，PMMA和PET开启了逐渐取代TAC的道路。

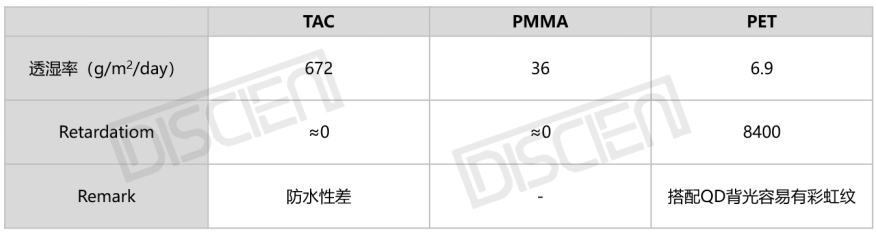

表一、TAC、PMMA、PET防水性对比

数据来源：DISCIEN整理

如表二和表三所示，NRT可以做PVA的上下保护膜使用，PET由于相位差大的原因，只能做上保护膜使用，PMMA由于相位差可以做小，因此也可以同时做上保护膜和光学补偿膜用，具有广阔的使用空间，其主要作用如下。

第一，PMMA做PVA偏光层的上保护膜：这是PMMA在偏光片中最成熟的应用。与TAC膜类似，PMMA膜通过光学胶黏剂贴合在PVA层的上下表面。其核心任务包括：隔绝水汽、提供机械支撑，这使得偏光片在湿热环境下的尺寸稳定性和耐久性显著提升，尤其适合大尺寸电视和车载显示等严苛场景。

第二，光学补偿膜。部分高端偏光片会在PVA层内侧附加一层具有特定相位差值的PMMA膜，用于补偿液晶盒产生的光学延迟（Retardation），改善大视角下的对比度与色偏。PMMA因本征双折射较低且易于调控，成为补偿膜的理想基材之一。

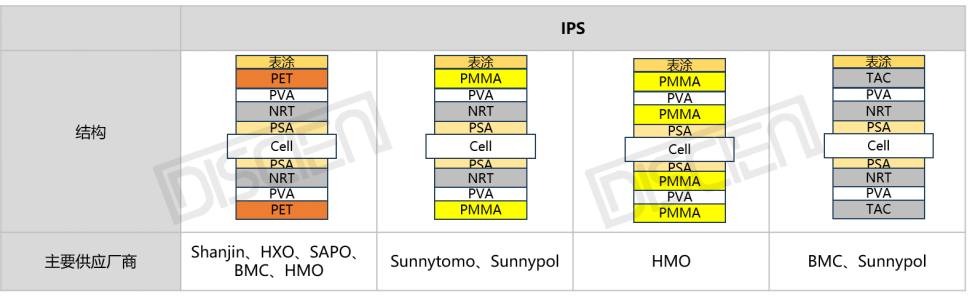

表二、IPS用偏光片膜材示意图

数据来源：DISCIEN整理

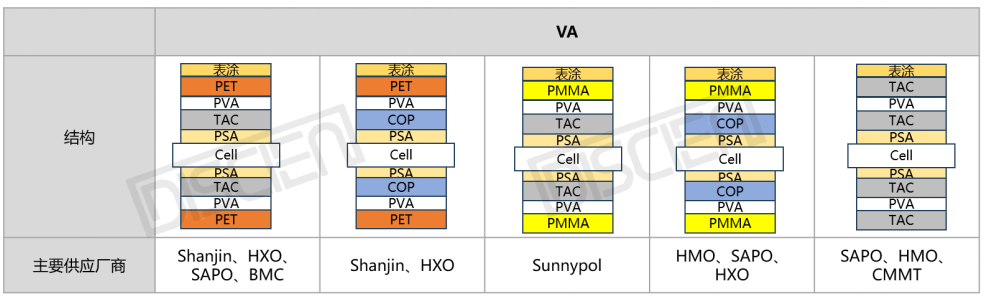

表三、VA用偏光片膜材示意图

数据来源：DISCIEN整理

2、为啥国产化选用PMMA材料

在非TAC类薄膜中，普通PET因存在彩虹纹问题，无法直接用作PVA保护膜，需将位相差（Retardation）提升至约8400 nm方可消除该缺陷。此外，受专利壁垒限制，目前偏光片用PET保护膜市场由日本企业东洋纺独家垄断，外部厂商难以进入；而PMMA则专利壁垒较低，为更多企业提供了布局空间。因此，国产厂商在寻求突破PVA保护膜垄断时，普遍选择PMMA作为替代赛道。

三、PMMA市占及未来趋势

1、PMMA市占

当前，PVA外保护膜领域主要采用TAC、PMMA、PET三种材料，其市场份额变化如图二所示。受防水性要求提升的影响，TAC薄膜市场份额呈逐步收缩态势；PET薄膜则因性能优势而占比持续上升；PMMA薄膜尽管在防水性上略逊于PET，但仍可满足绝大多数应用场景，因此其市场占有率整体保持稳定。

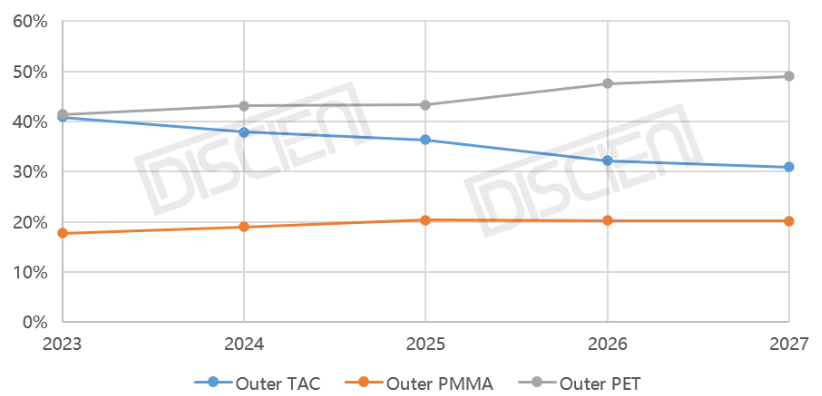

图二、PVA外保护膜TAC、PMMA、PET市占变化

数据来源：DISCIEN整理

在补偿膜领域，目前TAC可用于IPS和VA领域，在VA领域，由于防水性提升的需要，其市占逐渐被COP侵占。而在IPS领域，由于现在的面板设计和TAC的补偿值更匹配，但随着对PMMA的补偿值优化，以及IPS模式本身大视角漏光改善的需求，预计PMMA的占比会有一定程度的提升。

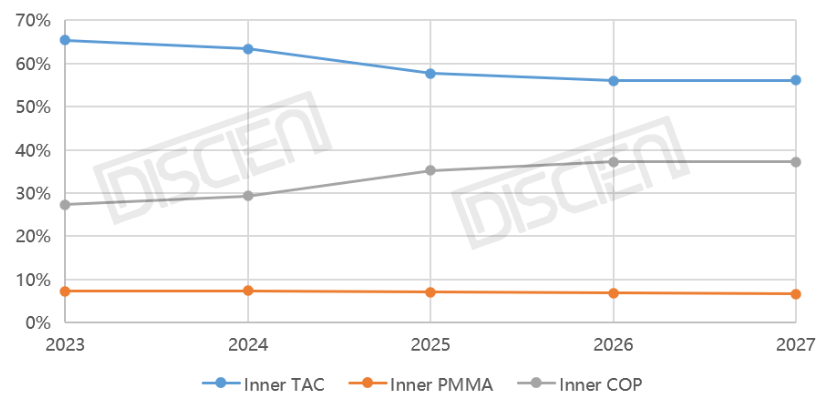

图三、PVA内补偿膜TAC、PMMA、COP市占变化

数据来源：DISCIEN整理

总的来说，基于防水性需求，TAC的市场占比逐渐降低，PET和COP逐渐上升，而PMMA由于其综合性能的优秀，一直保持了其市占的稳中有升。

目前，PMMA的厂商主要有东洋钢板、大仓工业、住化、新美、龙华。可谓是百花齐放，充分竞争。这也给了后来者更好的介入机会，预计未来，通过合资、国内资本投入等方式，PMMA国产化的风潮会越来越盛。

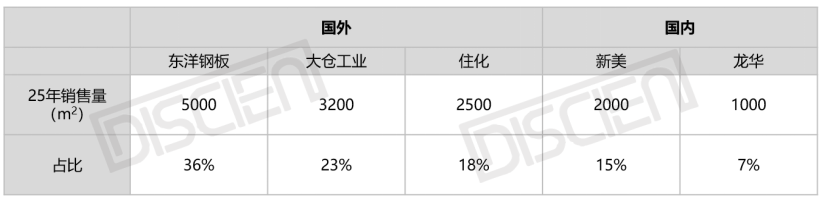

表四、PMMA主要生产厂家

数据来源：DISCIEN整理

2、未来趋势

展望未来，偏光片用PMMA技术将沿着以下方向持续进化：

补偿功能一体化整合。 若能在PMMA保护膜上直接赋予精确的相位差功能（通过拉伸取向调控），则可省去独立的补偿膜层，简化偏光片结构、降低成本，这对大尺寸TV及IT产品极具吸引力。

面向柔性显示的超薄耐折膜。 随着折叠屏、卷曲屏步入量产，对偏光片整体厚度（目前约100～150μm）提出进一步压缩需求。PMMA因其可熔融加工性，有望开发出10～20μm级保护膜，并结合弹性体改性实现动态弯折下的可靠性。

在市场方面。预计国产化势头会越来越盛，待国产厂商突破良率问题，保持量产的稳定性，国产PMMA将逐渐挤占国外厂商的占比。

四、总结

从TAC的“影子”到逐步走向舞台中央，显示偏光片用PMMA正经历一场厚积薄发的材料革命。其相比TAC防水性明显提升，可应用于大尺寸，同时相比PET无专利保护问题，更适合国产化布局。

当然，PMMA要在附着力、耐弯折和耐热性上全面超越TAC仍需持续创新。随着高分子合成、薄膜加工和界面工程技术的不断进步，PMMA将在未来显示的光学架构中扮演更为关键的角色——既是守护偏光性能的“铠甲”，也是拓展视觉边界的“透镜”。
