Mini规模提速、Micro AR逼近拐点，谁在守住最后一道关？

发布时间：2026-08-27来源：行家说Display

在半导体产业宏大的叙事中，测试与分选设备虽不如光刻机那般声名显赫，却是决定芯片良率与成本的隐形生命线。在半导体显示产业，从晶圆到晶粒，每一颗芯片都需经历电性测试、光电检测、精准分选多道关卡——任何一环的精度不足或效率低下，都会直接侵蚀终端产品的利润空间。

随着显示技术从LCD向OLED、Mini/Micro LED快速迭代，显示驱动芯片及微小LED晶粒这两大最为关键的环节测试分选，正成为产业链中技术壁垒极高的关键环节。

今年上半年，兆驰股份超3亿元的设备采购合同落地，该领域的龙头代表矽电股份（301629）再次走进公众视野。

这笔订单并非孤立的市场行为，而是新型显示产业在MLED技术加持下、步入新一轮增长期后，产业链愈发重视“芯片出厂前最后一道把关”的缩影。

需求侧观察：Mini LED放量与Micro LED AR拐点

MLED晶粒越小，波长、色度、亮度的同测与精准分选越难。芯片封装前若未筛干净，后道成本将呈数十倍放大。兆驰这笔订单或正是这一产业趋势的直接体现。

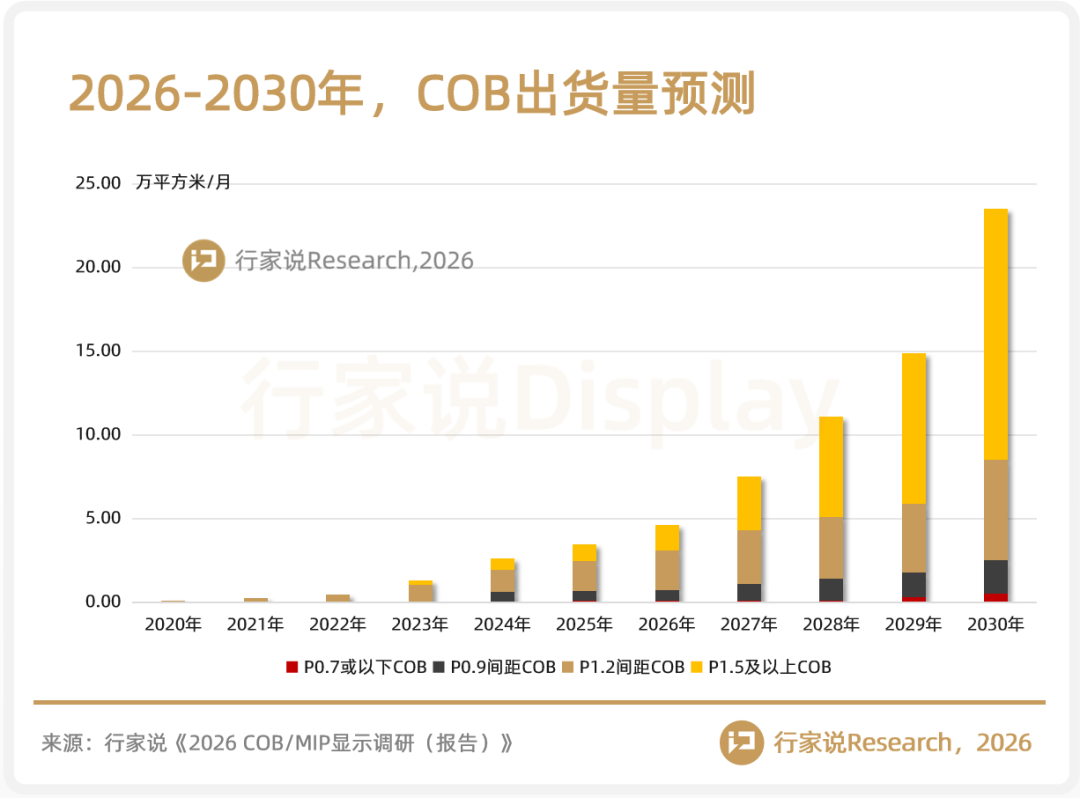

在COB直显领域，据行家说Research数据，2025年折算为面积计，COB整体需求约为3.5万平米/月，P0.9、P1.2、P1.5三大主流间距产品出货量稳步增长，印证了COB规模化落地进程持续加速。

Mini LED背光方面，2024年Mini LED在TV市场反超OLED之后，正逐步拉大数倍差距。据行家说Research近期调研了解，海信、TCL两大头部品牌厂商正加速推进全系列产品Mini LED化，以抢占中高端市场利润；在Mini LED车载领域，也已从高端车型下放至20-45万元主流价格带，并加速向中低端渗透。

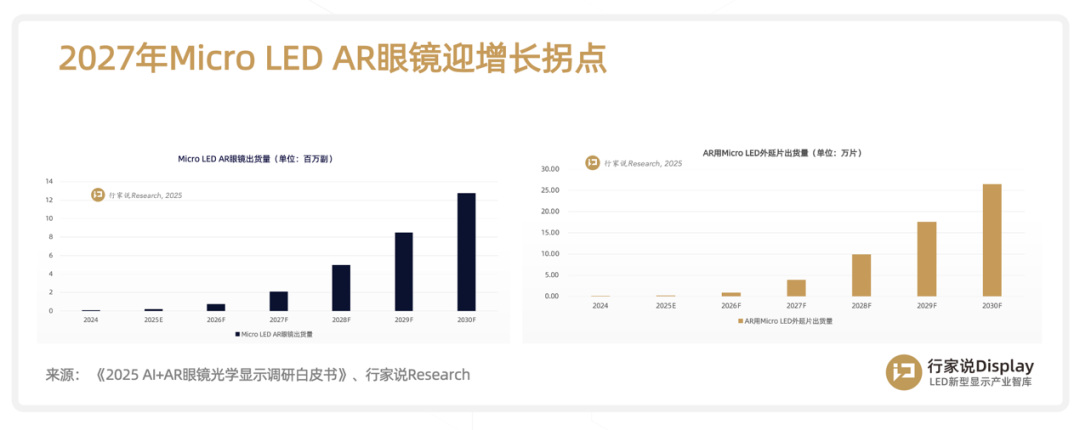

Micro LED在AR眼镜方向的趋势同样明确——据行家说AR统计，2026年发布的AR眼镜中60%为Micro LED方案；行家说Research预测2027年Micro LED AR眼镜销量将迎来较大幅度增长，且由单绿向全彩过渡，用于AR眼镜的Micro LED外延片将至少达到4万片。

痛点分析：大规模量产时代的检测分选之困

但不管是Mini LED大规模量产还是Micro LED AR眼镜的进一步渗透，放大的不仅是出货量，还有对检测分选设备的严苛考验。

在产线上，目前测试分选设备的核心KPI有三条：稳定性、产能、自动化。稳定性决定了产线会不会动不动停机、测试结果会不会漂移；产能决定了单位时间能产出多少颗合格芯片，直接摊薄单颗成本；自动化决定了产线需要多少人盯着、会不会因人为操作引入新的损伤或误差。对于单颗价值有限的MLED芯片而言，唯有产线24小时不停转，方能摊薄高昂的固定成本——设备一旦频繁报警停机，损失的不只是几颗芯片，而是整条产线的时间。

如Mini LED电视从几十寸到上百寸，单台背光动辄用掉数万颗芯片；Micro LED AR眼镜即便当前出货量有限，但对每颗芯粒的精度要求却是指数级上升。产业链呼唤的，是既能跑得稳、跑得快，又能最大限度减少人工干预的设备方案。

为什么说测试分选是“最后一道关”？在整个显示芯片制造流程中，一颗芯片从外延片到最终组装，要经历数十个环节。测试分选是芯片离开半导体工厂、交付面板厂之前的最后品质关卡。一旦这道关没守住，不良芯片流入后端，等上了显示屏才被发现，报废的将不再是一颗芯片，而是一整块已完成巨量转移和封装的显示模组，成本将产生数量级差异。这是芯片端最后一次以单颗为单位进行品质拦截的机会——过了这个节点，芯片进入“群组化”模组阶段，再发现问题为时已晚。

案例观察：矽电股份如何回应产业痛点

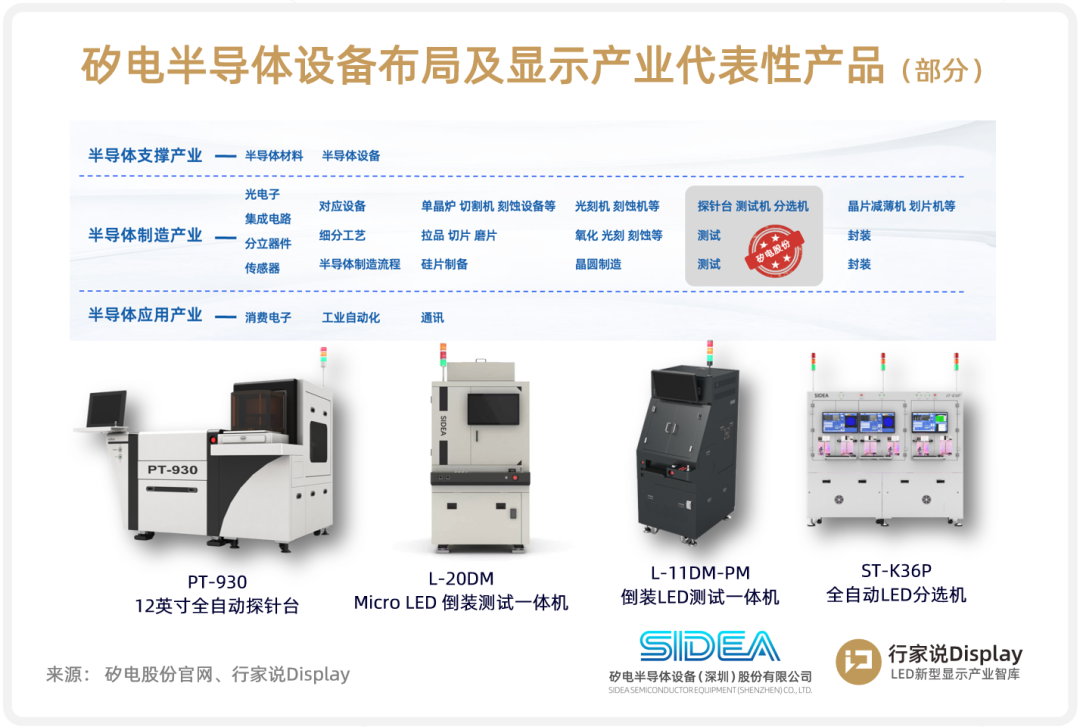

回到开篇提到的矽电股份。它在显示赛道的竞争身位颇为特殊——在传统LED及MLED领域，矽电在探针台、晶粒测试、分选三个环节均已做到行业领先。行家说Display以它为案例进行观察。

该企业成立于2003年，2025年登陆深交所创业板，被誉为A股国产探针台第一股，是国内产品覆盖最广的探针台厂商之一，产品横跨光电、功率、逻辑、存储等多个应用领域。22年时间，该公司把探针精度从±5微米做到了±1.3微米，关键性能指标比肩国际第一梯队，成为中国大陆首家实现12英寸晶圆探针台量产落地的本土企业，在国内探针台市场处于领先地位。据了解，晶粒测试设备已进入头部客户主力产线，分选机产品也已获得客户验证和订单。在光电领域与三安光电、兆驰股份等LED头部企业均建立多年合作关系；据行家说Display调研显示，在MLED检测分选的关键赛段，矽电也已经具备与国际头部玩家同台竞技的实力。

而真正让客户愿意在量产线上大规模采用其设备的，是矽电在三个核心维度上交出的答卷：

稳定性，是量产线的绝对底线。一条Mini LED量产线，设备一旦频繁报警或测试结果漂移，整条产线就要停等。矽电的探针台和测试一体机在头部客户产线上经过了多年连续运转的验证——不是实验室跑通几片晶圆那种验证，而是7×24小时、月产数百万颗芯片的持续拷打。设备在高低温循环、高频探针磨损等极限工况下的长期一致性，才是客户愿意把主力产线交给它的真正门槛。

其次是产能，这是摊薄单颗成本最直接的杠杆。MLED芯片单颗价值不高，必须靠海量出货盈利。矽电的晶粒测试一体机支持多通道并行高速测试。以ST-K36P分选机为例，连续分选最快节拍可达35ms/颗，测试完成数据直接驱动分选动作，芯片不落地、不转运，将整条产线节拍压缩至最短。对客户而言，这意味着在同等厂房、电费、人工成本下，凭借更高的测试精度与并行效率，最大程度减少“误杀”与“漏检”，让每一颗合格芯片都转化为实际产出。

自动化互联是关键。依托集中控制系统，矽电实现多台测试与分选设备的自动化互联，并率先导入头部客户主力量产线，当行业尚处于“方案可支持”的普遍阶段，矽电已经跑通“设备批量导入→产线稳定运行→芯片批量出货”的完整闭环。这种从实验室到量产线的工程化能力，是其核心护城河。

如果将技术优势具象化为可感知的产品逻辑，则能进一步感受其中的差异化：

在晶粒测试端，矽电“正倒装一体化晶粒测试一体机”首先解决了芯片厂产线的通用性痛点。LED大厂往往需兼顾正装存量与倒装MLED新业务，该设备通过硬件级兼容，实现了同一平台对两类芯片的灵活切换。针对Pad 3–5μm，设备将探针台与光电测试模块深度耦合，在微米级距离内实现“贴身”测试，为后道环节提供高可靠性数据源。

而进入分选环节，矽电的全自动分选设备可与晶粒测试一体机无缝联动，依据芯片的光电及电性测试数据，完成多档位精准分BIN与不良品自动剔除。针对微米级芯片，设备支持微小芯片无损拾取，确保分选过程的高一致性。依托测试数据管理与“晶粒测试-自动分选”的无人化产线模式，该方案在提升产线稼动率的同时，有效降低了人工依赖与量产综合成本。

从探针台到晶粒测试到分选，矽电已经用真金白银的客户订单证明了自己在量产线上的价值。
