可根据需要切换的三通道图像传感器

各位摄影爱好者和器材党们，好消息来了！

我们手中的相机传感器，其实一直都是“偏科生”：高宽容度的速度慢，高速度的噪声大，高画质的又拍不了慢动作……每一次按下快门，都是工程师们在“噪声、速度、动态范围”这三者间做出的痛苦妥协。但现在，达特茅斯学院的研究团队，可能找到了一条打破这种“物理定律”的新路子。

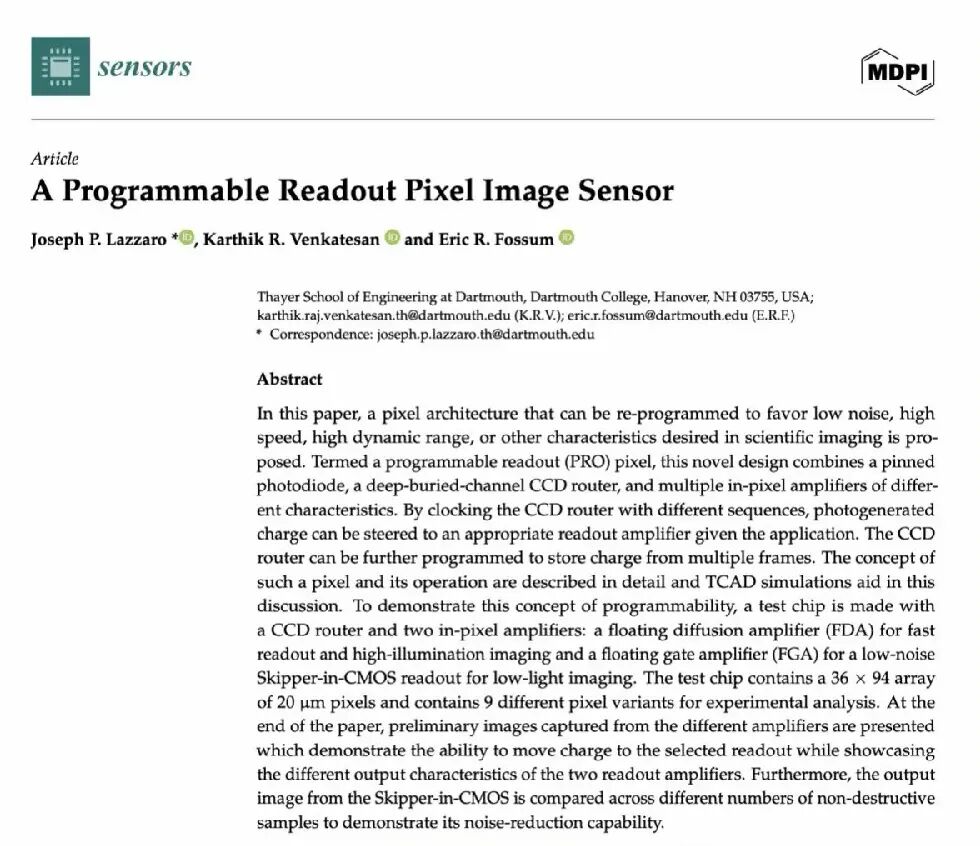

他们在2026年8月发表的一篇论文中，展示了一种名为 “可编程读出像素”（Programmable Readout Pixel，简称PRO） 的全新传感器技术。简单来说，这项技术能让传感器的每一个像素，都变成一个可以“随机应变”的智能单元。

一个像素，N种“读法”

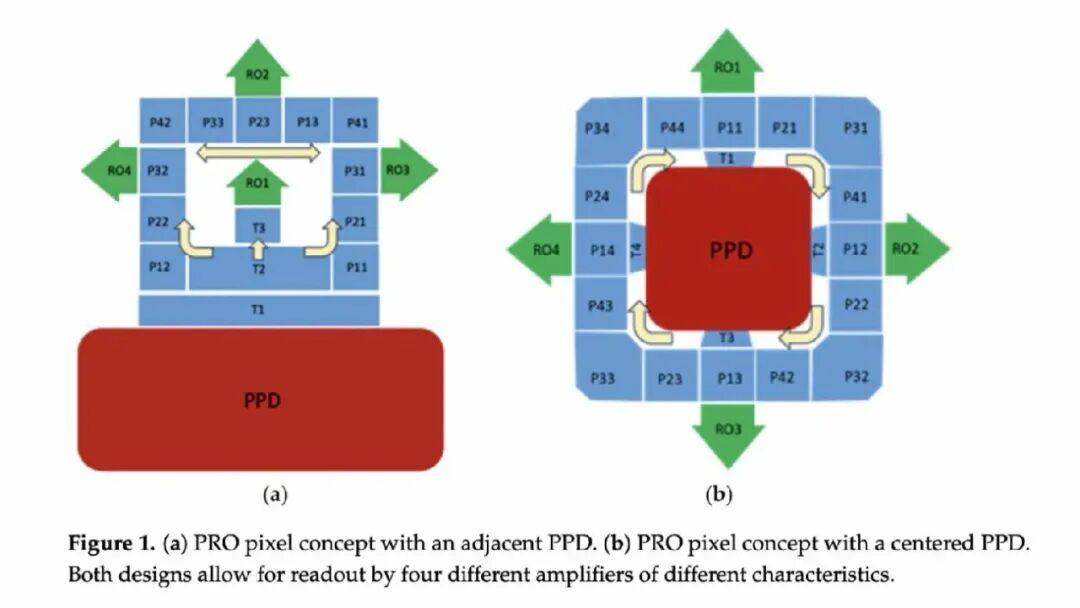

传统的CMOS传感器，每个像素读取电荷的路径是出厂即定的“单行道”。而PRO像素内部，被设计了多条不同的读出电路。

• 路A（高读速）： 追求极致速度，适合拍体育赛事或高速动作

• 路B（降噪点）： 走这条路的信号会被多次“净化”，虽然慢一点，但暗光下的画质纯净度惊人

• 路C（大光比）： 专门处理大光比场景，能同时保留最亮和最暗部分的细节

摄影师只需根据当前场景选择模式，传感器就会在硬件层面“电子改道”，把电荷引向对应的放大器。这就好比你的相机传感器，突然学会了根据天气换“内胆”！

实战场景解析

暗光拍摄：杀手锏“Skipper”技术

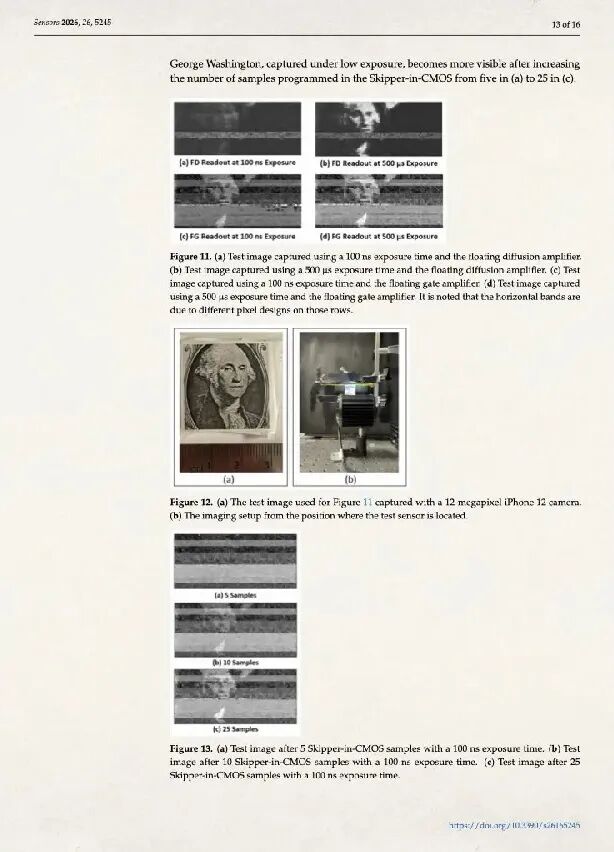

通常，读取信号会引入噪声。PRO像素借鉴了“Skipper”技术，可以对同一份电荷进行多次“无创测量”再取平均值，噪声被大大压低。虽然耗时，但换来的画质提升在极端弱光下尤为明显——原型机测试表明，重复测量能让极弱的图像逐渐变得清晰可见。

高速拍摄：电荷转移“超快通道”

当需要拍慢动作时，像素内部可以绕过复杂的降噪流程，通过专门设计的转移门，以最快速度把电荷“倒”出来，实现高帧率输出。

HDR模式：分段存储再合成

遇到反差极大的场景，像素可以把捕获的电荷分成几份，暂存在不同区域，分别读取后再合成一张高宽容度照片。

现在还只是“原型”

看到这里你是不是热血沸腾了？且慢，这项技术目前还躺在实验室里。

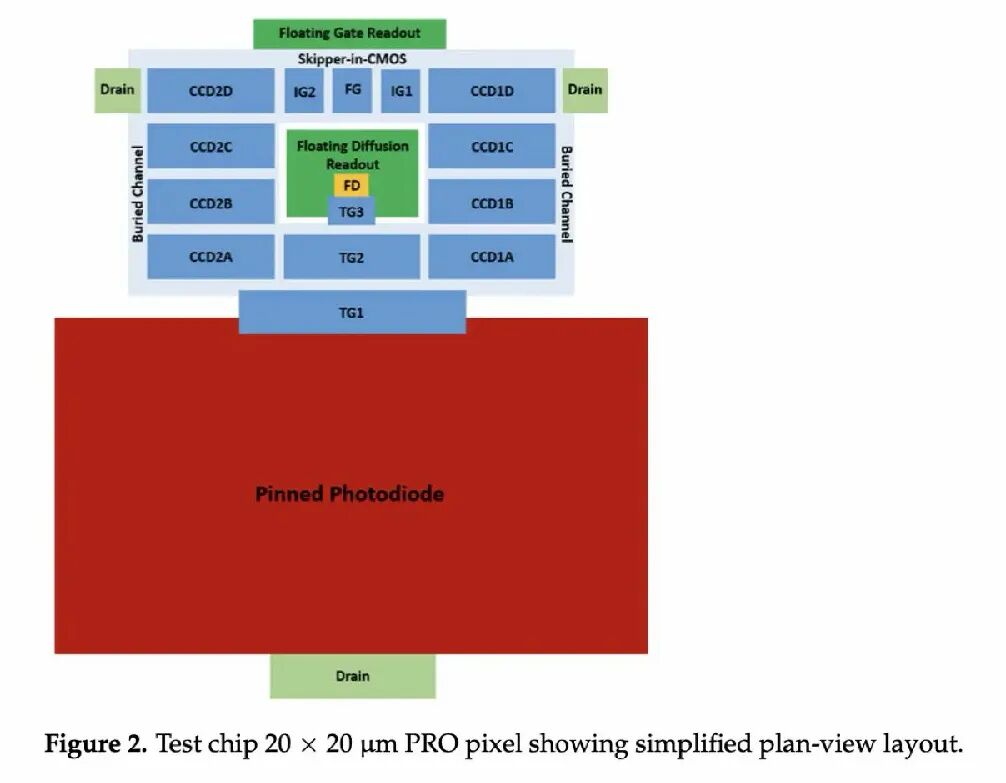

研究团队用180纳米工艺（注意，目前主流是纳米级，180纳米算是“远古”工艺了）造出了一块36×94像素的试验芯片。像素尺寸高达20微米（现代相机像素通常只有几微米），导致其“填充因子”仅约33%——大部分面积都被控制电路占用了，实际感光面积很小。

未来展望

尽管离商业量产还有很长的路要走，但PRO像素的概念无疑是革命性的。它预示着未来的相机，底层逻辑将不再是“固定妥协”，而是“动态适应”。

也许在不久的将来，当我们拍摄婚礼时，传感器自动切到高动态模式；当太阳落山时，它无缝切换到低噪声模式；当孩子跑动时，它瞬间切到高速模式……

真正的智能相机，可能不是帮你调参数，而是传感器自己“变身”。 让我们一起期待那一天的到来吧！

拍吧 PAIKE 编译/综合报道
