尼康注册全新相机控制手柄设计专利，估计是为 Z Cinema 设计的配件

尼康近日在美国获得了一项新的外观设计专利，涉及一款仅被标注为“相机配件”的设备。不过，从专利图纸来看，这明显是一个细长的人体工学控制手柄：带有按键、一个开放式握持手柄，以及一个结构复杂的接口。

随着尼康持续扩展 Z Cinema 系统，一个自然的问题浮现出来：这个设计，未来会不会成为尼康电影摄影机的新控制配件？

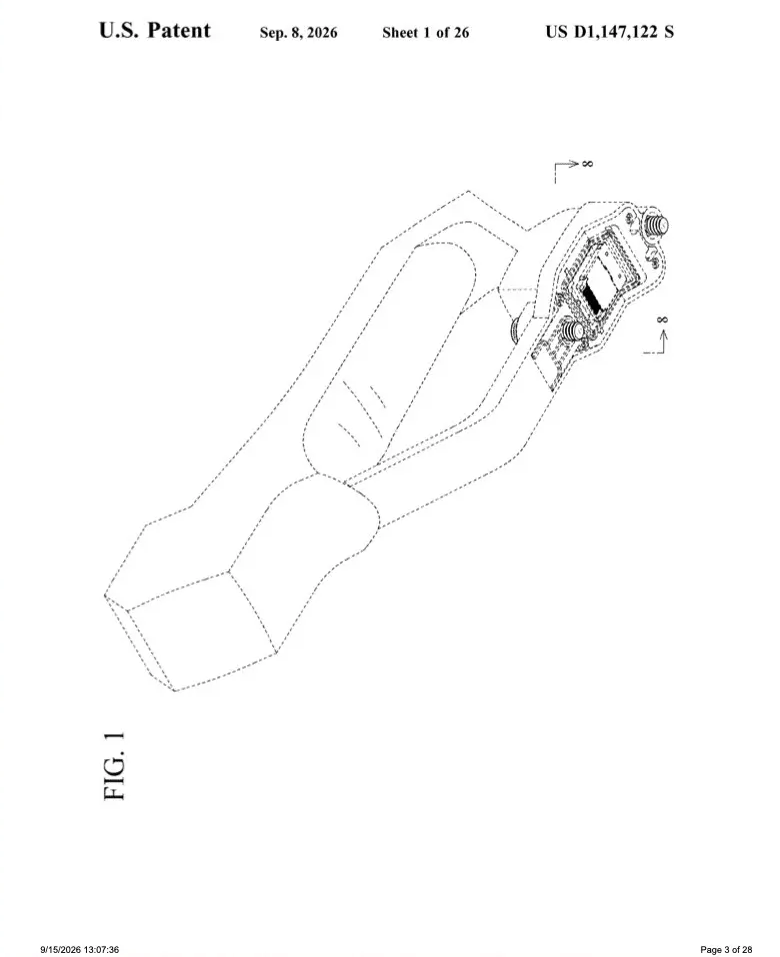

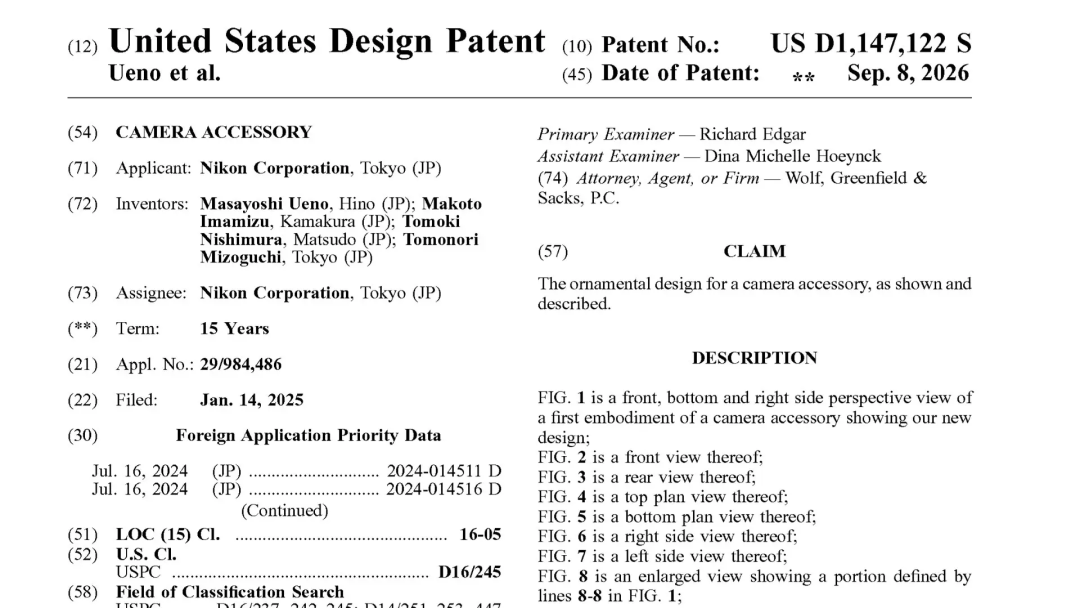

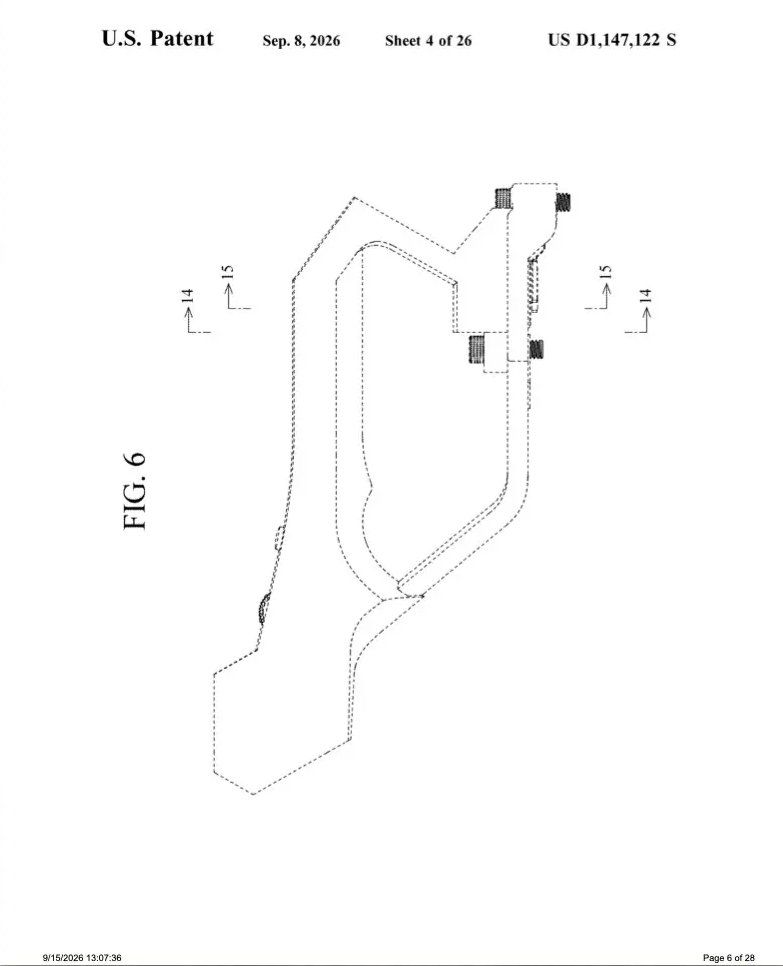

该专利编号为 US D1,147,122 S（见下图），2025 年 1 月 14 日提交申请，2026 年 9 月 8 日获得授权。

需要特别说明的是：这是一项外观设计专利，而不是实用专利。 尼康保护的是这款配件的装饰性外观，并没有描述它的电子结构、机械运作方式和安装方式。换句话说，图纸展示的是“长什么样”，而不是“怎么工作”。

图纸指向一款拍摄控制手柄

从比例和人体工学来看，这个配件更像专业摄影机控制手柄，而不是传统的摄影手柄。

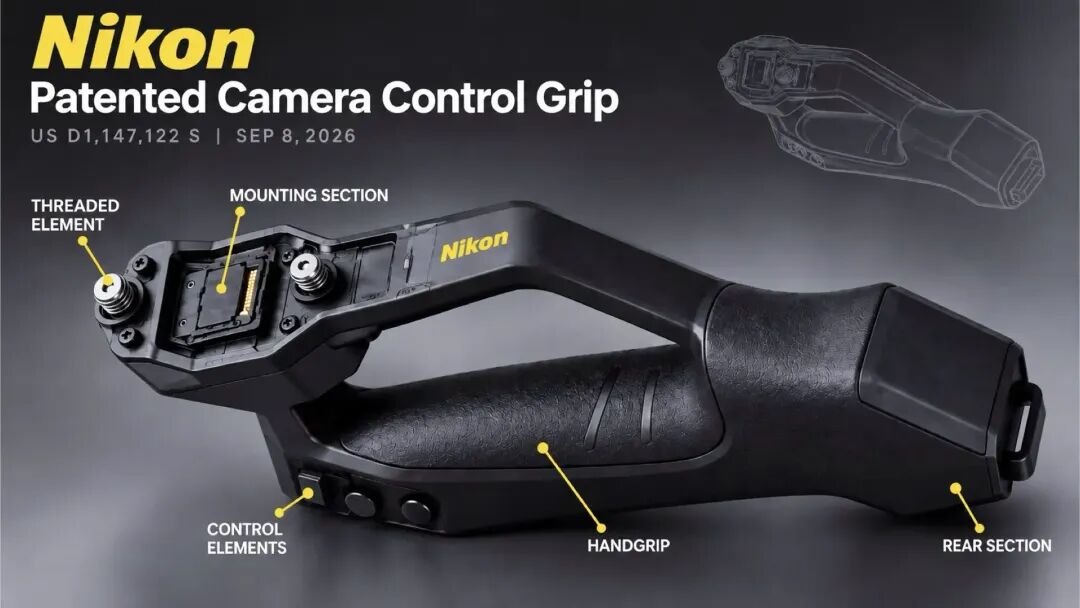

图纸显示：一个细长的主体，带大型中央握持柄和贴合手型的握持区域。外表面布置了若干实体控制元件，包括圆形按键和一个带纹理的矩形控制部件。

另一端则是一个明显更复杂的结构，看起来用于与其他设备连接。这个接口区域，可能是整个设计中最值得关注的部分。

细节视图显示：一个内凹的矩形中央组件，周围环绕两个突出的螺纹圆柱元件，以及若干较小的紧固件和结构细节。但专利并未披露它们的具体功能。

由于是外观设计专利，尼康没有解释这些螺纹元件是直接安装在相机上、中间板上、兔笼上，还是其他配件上。内凹的中央组件在视觉上有点像电气连接器，但专利也没有说明它是否传输电力、数据或相机控制信号。

这一点很关键：图纸揭示了设计，但没有揭示其运作架构。

之前的 MC-N10

尼康在这一品类并非没有产品。

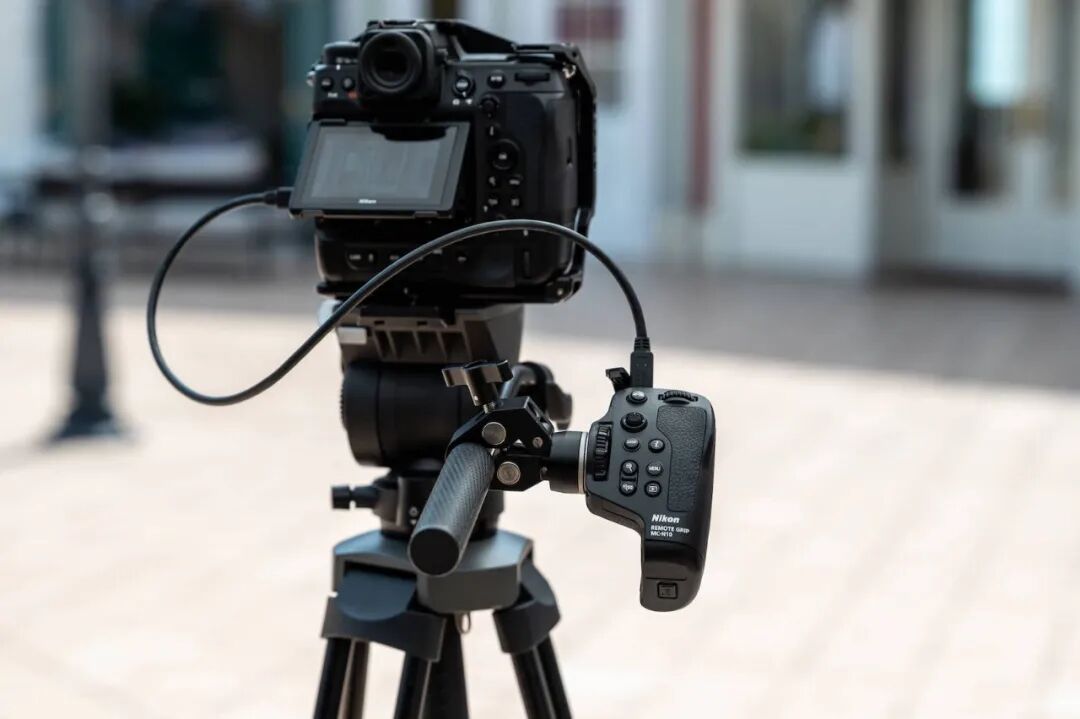

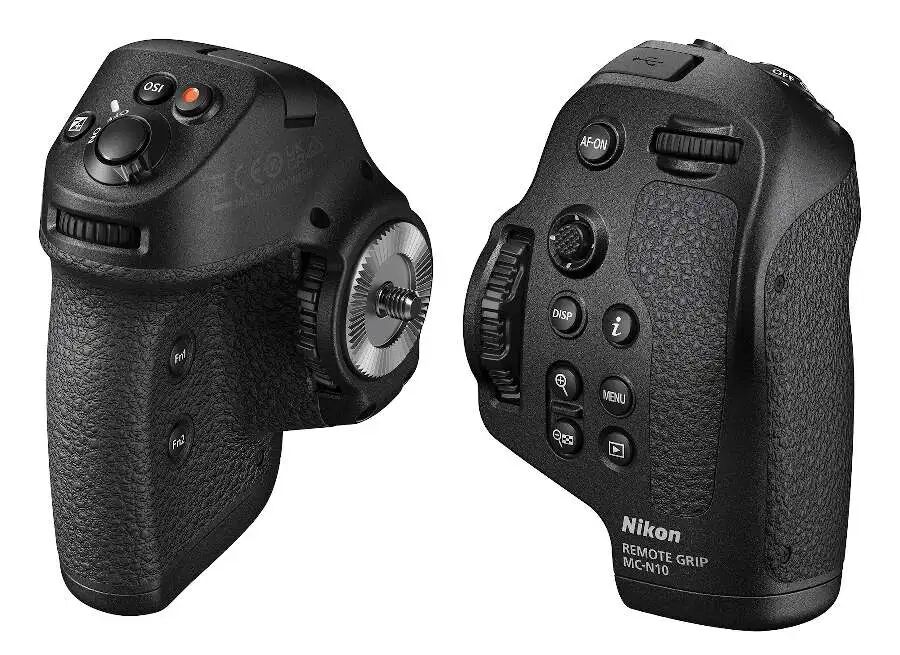

2022 年推出的 MC-N10 遥控手柄，就是专为视频制作设计的。它让操作者在相机安装于稳定器、肩扛套件、滑轨或三脚架上时，可以远程控制兼容的尼康 Z 系列相机。

它的控制功能包括：视频开始与停止、快门释放、光圈、曝光补偿、ISO、AF-ON、可编程 Fn 按键、显示控制，以及访问相机菜单系统。尼康还采用了无级指令拨盘，让视频拍摄时的调整更安静、更平滑。

机械结构上，MC-N10 使用兼容 ARRI 的玫瑰座，可以安装到多种专业视频套件和配件上。与相机的通信则通过 USB-C 线缆完成。

这让它成为一个高度模块化的方案：手柄可以放在操作者想要的位置，同时通过线缆与相机保持连接。

新专利与 MC-N10 明显不同

新专利设计似乎没有完全沿用 MC-N10 的架构。

尼康没有在手柄主体上展示传统的玫瑰座，而是在一端设计了一个复杂得多的接口区域。内凹的中央组件和两个大型螺纹元件，被直接整合进手柄的物理结构中。

问题是：这个接口连接什么？目前不得而知。

它可能与专用相机表面、转接板、兔笼组件或其他配件配合使用。也可能将机械与电气功能结合在一起，或者这些元件承担完全不同的角色。外观设计专利没有功能说明，所以这些只能是推测。

可以确定的是：尼康似乎在探索一种比 MC-N10 更一体化的连接系统。

Z Cinema 让这项专利更有想象空间

时机很关键。

尼康目前正在 Z Cinema 生态中积极推广 MC-N10，把它描述为“让精准控制触手可及”的解决方案。而自 MC-N10 推出以来，这个生态已经明显扩大。

2025 年推出的尼康 ZR 是尼康 Z Cinema 系列的首款机型，将尼康影像技术与源自 RED Digital Cinema 的电影工作流程结合，包括 R3D NE RAW 格式。

尼康目前也将 MC-N10 作为 ZR 的配件推广，称它为一款全尺寸附加手柄，带有可编程的 AF-ON、Fn1、Fn2 和视频录制控制。

与此同时，尼康还在继续开发 ZR 的专业电影能力。正在开发中的固件版本 2.00 计划增加：

• H.265 下的 Log3G10 和 REDWideGamutRGB 支持

• 额外降噪控制

• R3D NE 录制期间的焦点峰值功能

尼康也已确认正在推进开放式门录制和变形宽银幕去挤压显示支持。

在这样的背景下，一款新的专用控制手柄，作为更广泛专业配件战略的一部分，显得顺理成章。

下一步

最稳妥的解读是：尼康为一款新的摄影机控制手柄概念申请了工业设计专利。

它的形态强烈暗示它将面向专业视频或电影用途，而尼康在 MC-N10 上已有明确先例。但专利没有说明它是 Z Cinema 配件，没有展示它能连接 ZR，也没有解释接口区域如何运作。

所以，这不能视为已发布产品的证据。

但它确实说明：尼康投资了一款与以往明显不同的手柄设计，大型人体工学握持孔、专用控制元件，以及异常一体化的接口区域。

它最终会成了 MC-N10 的继任者、未来 Z Cinema 的专用手柄，还是仅仅一项从未投产的被保护设计？目前仍不得而知。

但随着尼康继续围绕 ZR、RED 技术和专业视频配件构建 Z Cinema 生态，这项专利值得持续关注。
