怎么理解射频电源正向、反射功率？

来源：Advanced Energy Industries, Inc.

Forward and Reflected Power: What Does It Mean?

射频领域的测量方法有着深厚的传统。和大多数传统一样，射频相关概念通过口口相传与书面资料代代相传。但也和许多传统一样，很多需要深入理解这些概念的人，对其理解并不完整。尤其是反射功率，常常被误解。大多数用户认为反射功率的存在是有害的，应当尽可能降低。本文旨在普及相关知识，破除围绕射频测量与应用的常见误区。

起源

20 世纪上半叶及之后更长时间里，射频的应用核心是无线电通信，这也正是其名称的由来。在无线电台中，发射机产生射频功率，通常安置在机房内，射频功率通过电缆（即传输线）输送到远端天线，短波电台的传输线长度可达数个波长。传输线的天线端通常会安装天线调谐器。

该电路的作用是匹配天线，即将天线呈现的复阻抗，转换为固定的纯电阻阻抗。这样做主要有两个原因：一是关乎发射机（transmitter），二是关乎传输线。

1. 每台发射机都有一个能输出最大有功功率的阻抗（设计值通常为 50Ω）。若天线阻抗与该理想值不同，发射机要输出相同的辐射功率，就需要承受更高的电压 / 电流，这会限制发射机的最大功率输出。

2. 若传输线终端接其特性阻抗（通常也为 50Ω），线上的射频电压会保持均匀；若未匹配，传输线上会形成驻波，电流驻波也会同步出现。这会导致电缆在电流峰值位置过热、出现热点。

基于这两个原因，无线电工程师会进行天线匹配，即调整天线调谐器，使转换后的阻抗等于传输线阻抗（通常也是发射机的理想负载电阻）。工程师不会沿传输线逐点测量驻波，而是在电缆任意方便位置安装定向功率计，该设备测量电压、电流及其相位差，并在表盘上显示正向功率（forward power）和反射功率（reflected power）。

传输线上的驻波是射频电压沿线路起伏分布的状态，会对传输线造成应力 —— 相同功率下，驻波的电压峰值高于匹配线路，峰值处可能发生线路击穿放电。

这些术语从何而来？又代表什么含义？

正向功率与反射功率

传输线上的驻波可看作由两个行波叠加而成：一个向负载方向传输（正向波），一个反向传输（反射波）。两列波在传输线中相互干涉，形成驻波。两列波分别有电压幅值：正向电压 V_f、反射电压 V_r。

概念上的困惑源于：定向功率计的表盘不以电压为单位，而是以功率（瓦）为单位。电压如何换算成功率？

耦合器（功率计）假设正向波接 50Ω 电阻，通过公式 | V_f|²/50 计算并显示为正向功率；同理，假设反射波也接 50Ω 电阻，通过 | V_r|²/50 计算并显示为反射功率。这会造成严重混淆，因为实际线路中通常不存在这样的电阻。

若用 50Ω 电阻替代天线与调谐器，正向波会被该电阻吸收，此时显示的正向功率就是负载电阻消耗的实际功率。由于 50Ω 传输线接了特性阻抗，不会产生反射波与驻波，V_r 和反射功率均为 0。（若调谐器将天线阻抗精准匹配为 50Ω，结果相同，只是功率以辐射形式从天线发射，而非被电阻消耗。）

若线路终端负载不等于 50Ω，就会产生驻波与反射波。由于正向功率定义为 “50Ω 负载下的功率”，负载不再是 50Ω 时，正向功率就不再代表负载实际功率。

那反射功率又代表什么？

一个极为常见的误区是：反射功率会被信号源吸收。举个极端例子就能推翻这个观点：假设无损传输线终端开路，且线路长度恰好为工作频率下的一个波长。此时信号源端电流为 0，内阻无电流，也就没有功率损耗。但线路上存在驻波，即有正向波与反射波，定向功率计会显示正向功率与反射功率，且二者相等，数值等于信号源电压加在 50Ω 电阻上的耗散功率。但实际不存在该电阻，因此全程无功率损耗（假设线路无损耗）。

既然正向功率不代表负载功率、反射功率不代表信号源吸收功率，那这两个读数有什么实际意义？

首先，正向功率与反射功率的差值，有明确物理意义：它就是输送到负载的实际功率。可以直观理解为：正向功率施加到负载，负载 “反射” 掉一部分，吸收剩余部分。但不能过度解读这个比喻 —— 比如，不能认为信号源实际产生了等于正向功率的能量。

信号源只需产生负载损耗、线路损耗与自身内阻损耗的总功率，不会多产生，因为能量必须有去处。在开路无损线路的例子中，负载、线路、信号源均无损耗，因此没有实际功率损耗，但仍会显示正向与反射功率。这两个功率并非真实的能量流动，而是计算值，代表正向 / 反射波加在 50Ω 电阻上会产生的功率；因为没有该电阻，所以不存在这样的实际功率。

能推断什么，不能推断什么

1. 反射功率为 0 时，传输线无驻波，无额外应力。

2. 反射功率为 0 时，信号源可向负载输出额定最大功率。

3. 正向功率与反射功率的差值，等于负载实际吸收功率。

4. 信号源并非实际产生等于正向功率的能量。

5. 反射功率不会被信号源吸收。

既然第 5 点成立，为什么信号机要标注最大耐受反射功率？答案与信号源能输出的最大电压、最大电流有关。

例如，一台额定输出 1000W 的信号源，并非能向任意负载输出 1000W：负载电阻增大，需要更高电压才能输出 1000W（P=V²/R，V=√(PR)），电压达到信号源极限后，功率就会受限；负载电阻减小，电流会升高（P=I²R，I=√P/R），电流达到极限后功率同样受限。

反射电压随 V 与 Z₀I 的差值增大而升高，而这个差值受信号源最大电压、电流限制。

有人会问：老式电子管发射机，负载不匹配时阳极会发红，这不就是吸收了反射功率、产生额外损耗吗？

阳极温度升高确实说明板极损耗增大，但并非因为吸收了外部反射功率。电子管发射机导通时两端有较大电压，导通损耗很高，损耗大小取决于工作模式（A、AB、B、C 类等），通常大于输出功率的 1/3。要实现高效率，电子管需深度偏置、工作在严格的负载线上。

若因负载呈感性 / 容性产生反射功率，负载线会变成开放曲线，导致电子管在部分周期内同时承受高电压、大电流，从而产生巨大的板极损耗。

而现代场效应管（FET）放大器，输出管以开关模式工作，导通电阻远小于 1Ω，设计合理的放大器损耗低于输出功率的 10%。这些损耗会随负载阻抗变化，有时反射功率甚至会降低损耗。现代放大器的保护电路只监测输出器件损耗与两端电压，不测量反射功率。

获取原文可私信后台回复关键词：forward power。

END

往期推荐

REVIEW

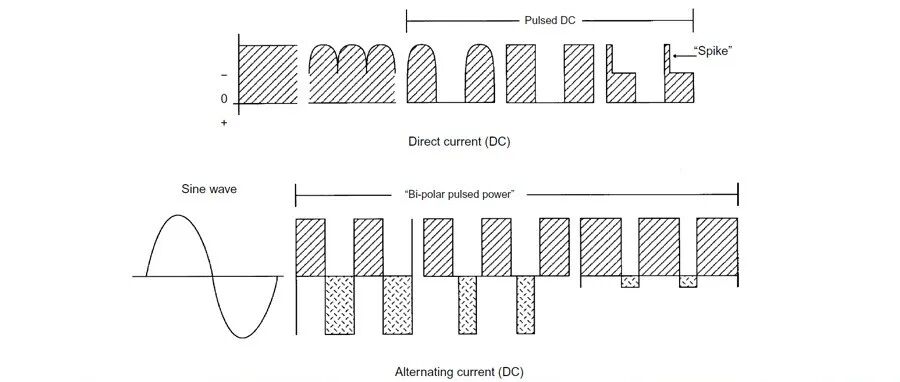

薄膜工艺中如何选择合适的电源 ？

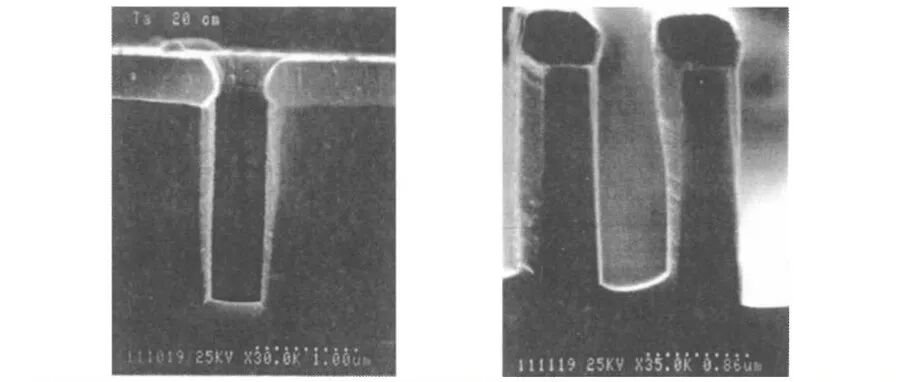

PVD | 长程溅射如何提高侧壁覆盖率？

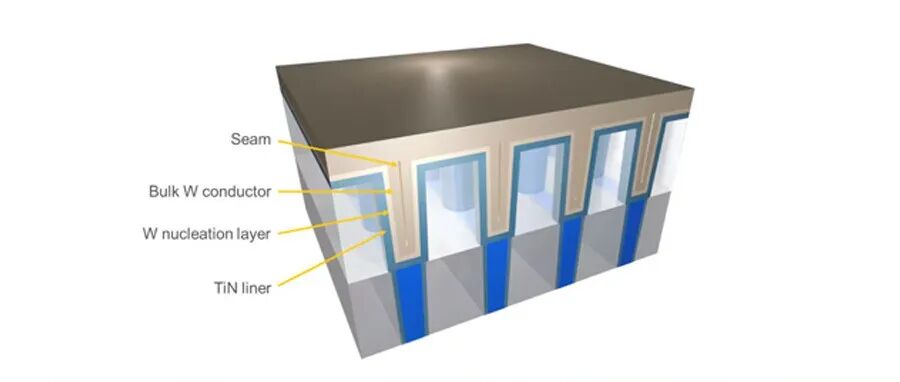

什么样的 TiN 结出什么样的 W？

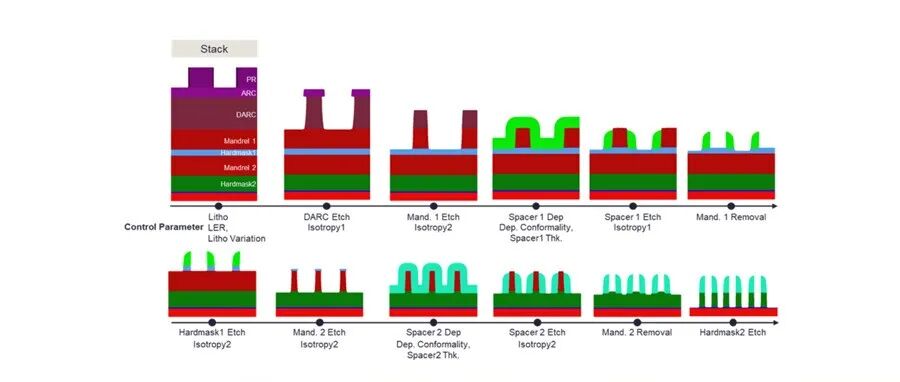

Lam Research | Monte Carlo 解析 DRAM SAQP

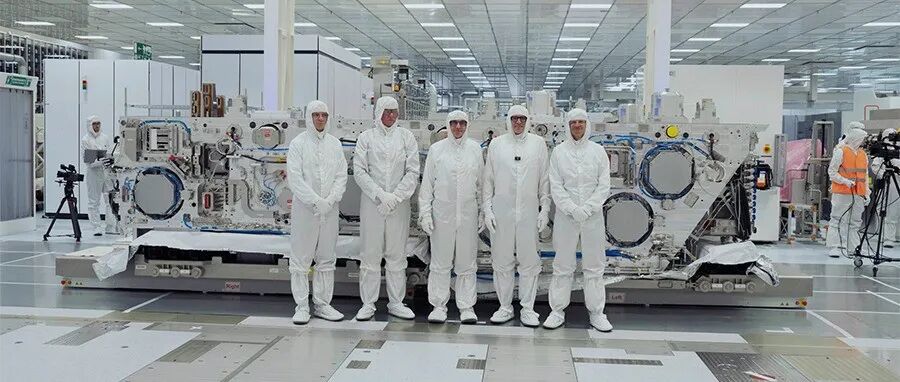

ASML EXE: 5200 入驻 imec ！

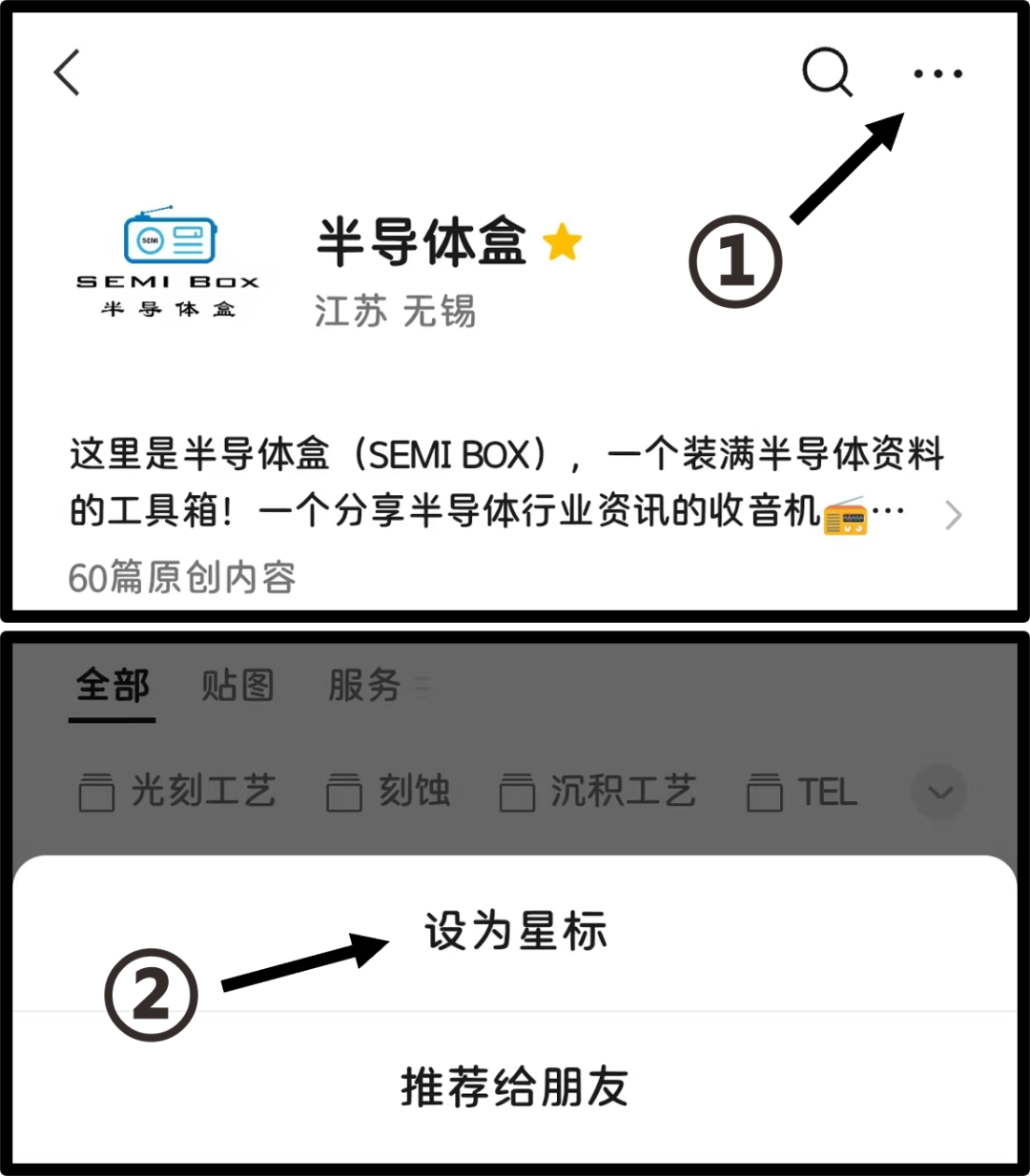

↓设置星标，精彩不错过↓
