OEA创刊号封面技术成功在纽约证券交易所上市

Opto-Electronic Advances

创刊封面文章

Chen L W, Zhou Y, Wu M X, Hong M H. Remote-mode microsphere nano-imaging: new boundaries for optical microscopes. Opto-Electron Adv 1, 170001 (2018). DOI: 10.29026/oea.2018.170001

这项具有开创性的远程模式微球纳米成像技术已通过Phaos科技实现成功商业化。2025年，Phaos科技成功上市，在资本市场迈出关键一步。

光学显微镜作为生物医药、半导体制造、食品科学等领域的基础表征工具，在科学研究和工业生产中占据着不可或缺的地位。凭借灵活性强、便携、成本低、成像速度快等优势，它的应用场景覆盖临床疾病诊断、食品质量实时监测以及半导体缺陷精密检测等诸多方面。然而，受光学衍射极限的限制，传统光学显微镜的分辨率通常只能达到200 nm左右，难以观察病毒颗粒、集成电路纳米级缺陷、生物大分子等关键的微纳尺度结构，这一局限性极大地制约了其在前沿领域的应用。

为突破这一瓶颈，科研人员研发出了多种先进的高分辨率成像技术，包括需要真空环境的透射电子显微镜、扫描电子显微镜，以及原子力显微镜、荧光超分辨显微镜等专用技术。但这些技术均面临实际应用难题：电子显微镜的样品制备流程复杂，且无法对活体细胞进行成像；原子力显微镜和荧光类成像技术则受限于近表面探测灵敏度或荧光标记的要求。因此，在保留传统光学显微镜优势的基础上，实现无标记、实时、非接触的纳米级分辨率成像，成为下一代显微镜研发的迫切挑战和核心方向。

图1 Opto-Electronic Advances 2018年第1期封面

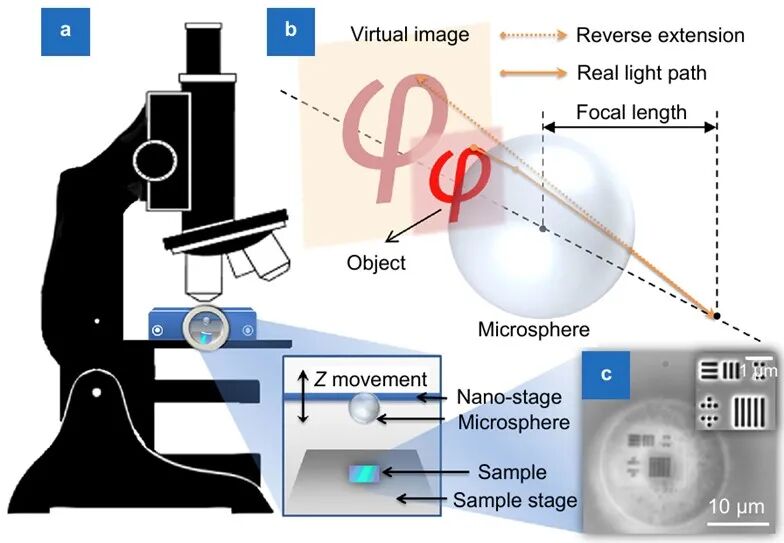

为验证该系统的核心性能，研究团队研发了一款通用透镜转接器(图3(a))，将400 μm微球与传统20倍物镜集成，大幅提升了成像能力。对洋葱表皮细胞的成像实验表明，这款转接器能让20倍物镜实现媲美50倍物镜的成像效果，结合图像拼接技术，还可将视场拓展至125 μm×125 μm。该集成装置设计紧凑，机械稳定性优异。进一步的对比研究证实，搭载微球的20倍物镜成像精度与商用50倍物镜相当，且仅需对现有设备进行小幅改造，大幅降低了超分辨成像的成本门槛。

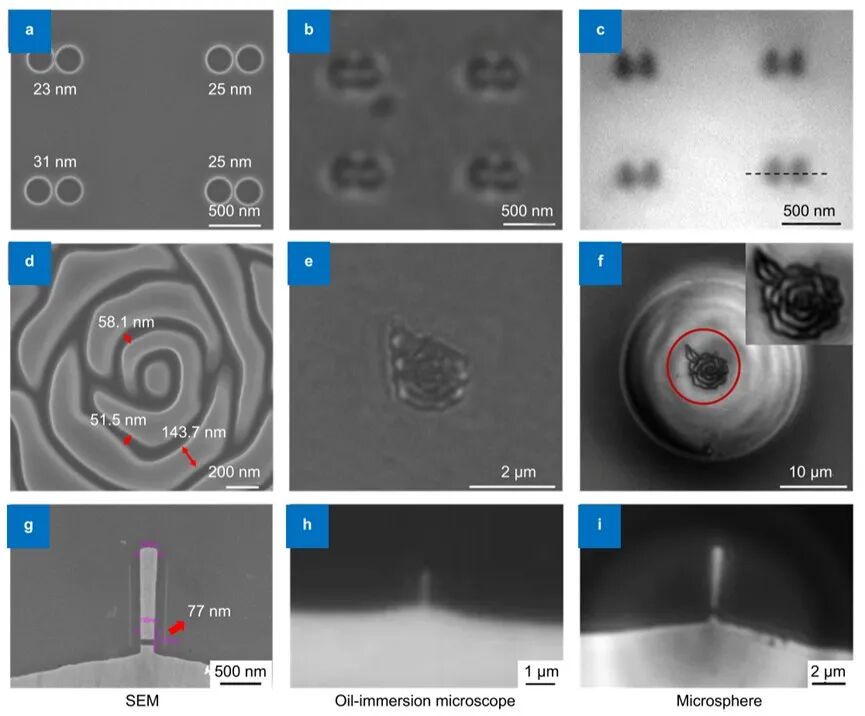

在分辨率测试中，该系统展现出了优异的纳米级成像性能。对于硅片上间隙为23~31 nm的纳米点阵列(图3(a))，传统油浸显微镜无法分辨相邻的纳米点(图3(b))，而20 μm微球则能清晰分辨出最小23 nm的间隙(图3(c))。同样，对于带有50~60 nm沟槽的复杂 “纳米玫瑰” 结构(图3(d))，传统显微镜的成像结果模糊不清(图3(e))，27 μm微球却能清晰呈现其纳米级纹理细节(图3(f))。值得关注的是，针对生产线硬盘磁头中77 nm的金属探针间隙(图3(g))，该系统实现了清晰、实时、非接触的成像(图3(i))，这是传统油浸显微镜难以完成的任务(图3(h))。

这项具有开创性的远程模式微球纳米成像技术已通过Phaos科技实现成功商业化。凭借优异的性能和实际应用价值，该技术迅速在行业内站稳脚跟，并斩获多项重磅荣誉，先后获评 “Don’t Panic Events全球商业科技大奖” 的 “年度制造业技术颠覆者奖”、2024年《新加坡商业评论》全国商业大奖的 “制造业技术卓越奖”。其创新的技术路线、高效的产学研合作模式以及出色的市场落地效果，获得了行业专家和评审机构的高度认可。

该技术的商业化落地取得了亮眼的市场成果。2025年，Phaos科技在纽约证券交易所成功上市，在资本市场迈出关键一步。早在2022年，搭载该技术的显微镜设备年度销售额增幅就超过300%，成为光学显微镜领域增长最快的产品线之一。在设备兼容性方面，商用微球透镜转接器可直接对传统光学显微镜进行升级改造，仅需简单改装，就能让标准20倍物镜的成像性能提升至50倍物镜的水平，而成本仅为购置高端超分辨显微镜的十分之一，大幅降低了科研机构和工业用户的投入门槛。

相关报道以“OEA founding issue cover technology achieves listing on the New York stock exchange”为题，发表于Opto-Electronic Advances 2026年第3期。
